Вторая часть FAQ по Solidworks
реклама
Используйте пакет floworks для SW версии 2008 или ниже и flow simulation для версии 2009.

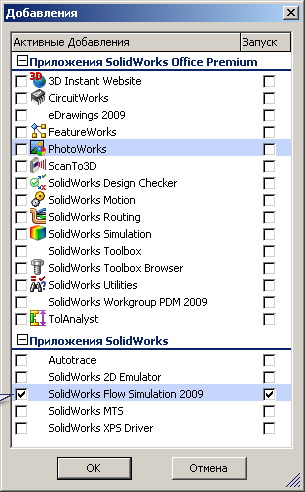

Загляните в Инструменты -> Добавления и проверьте установлены ли чекбоксы в строке «Flow simulation».

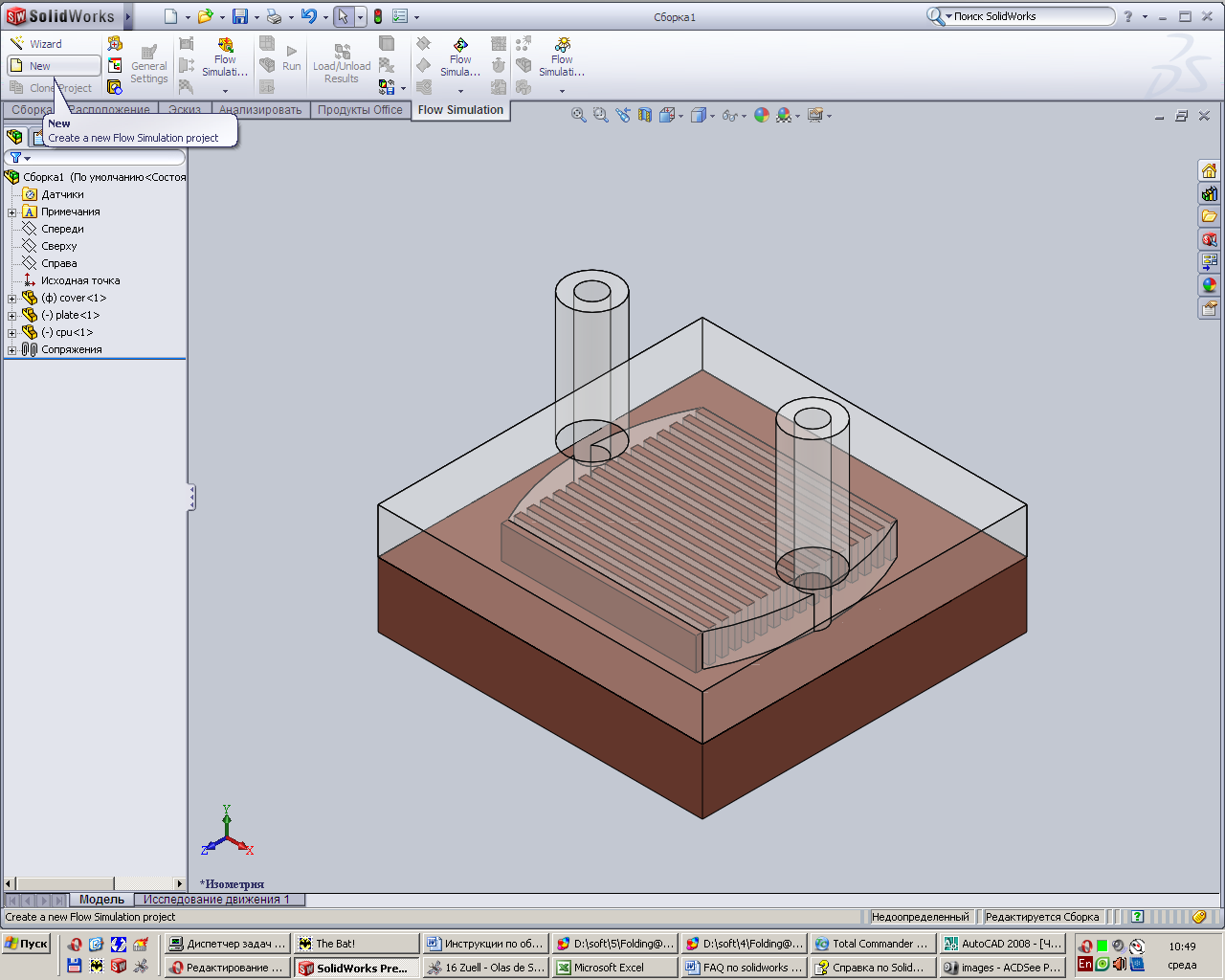

Перейдите во вкладку и создайте новый проект.
Согласитесь с проектом по умолчанию.
Правой кнопкой мыши нажмите на строке «Input Data» в панели «Feature manager» и выберете из списка «General Settings»

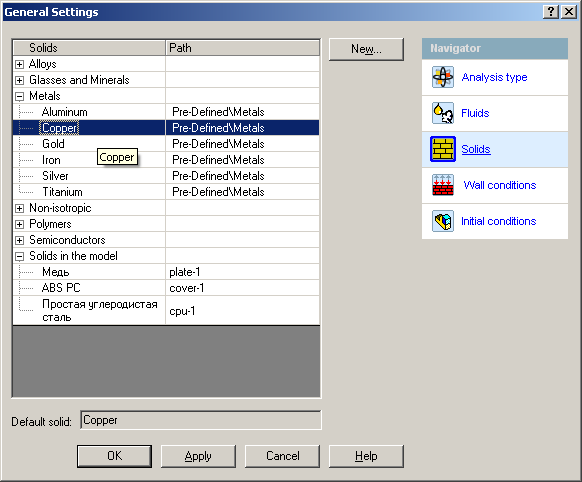

Установите чекбокс в пункте «теплопроводность в твёрдых телах», во вкладке «Solids» выберите материал по умолчанию – медь.
Другие вкладки и пункты пока не нужны.
b]102. Как быстро закрыть модель?[/b]

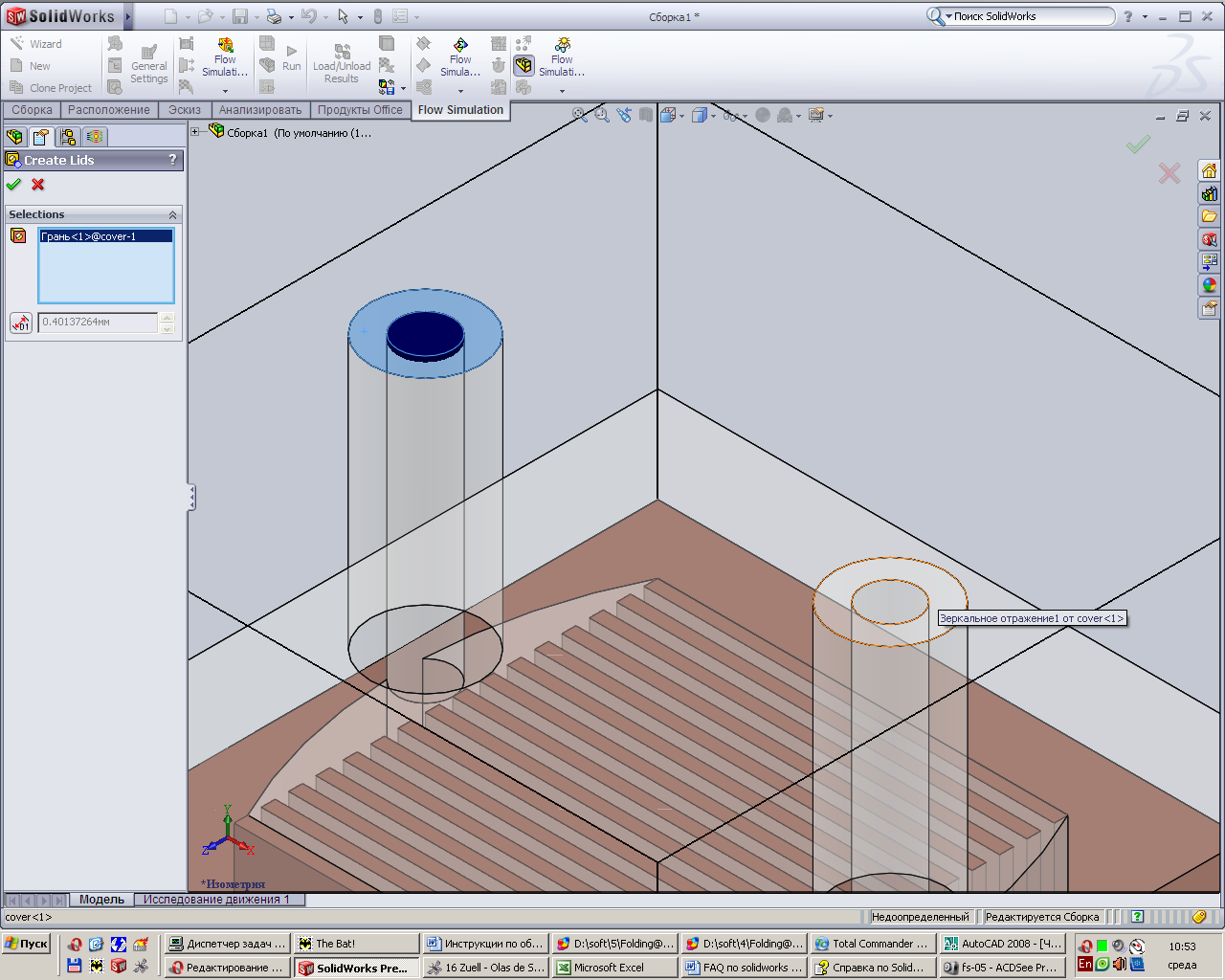

В настройках по умолчанию указана внутренняя модель расчётов – для неё необходимо полностью закрыть все отверстия в сборке. Для этого нажмите на кнопку «Create Lids».
Выберите плоскости с открытыми отверстиями чтобы создать под них заглушки.
103. Как указать FS параметры водоблока?

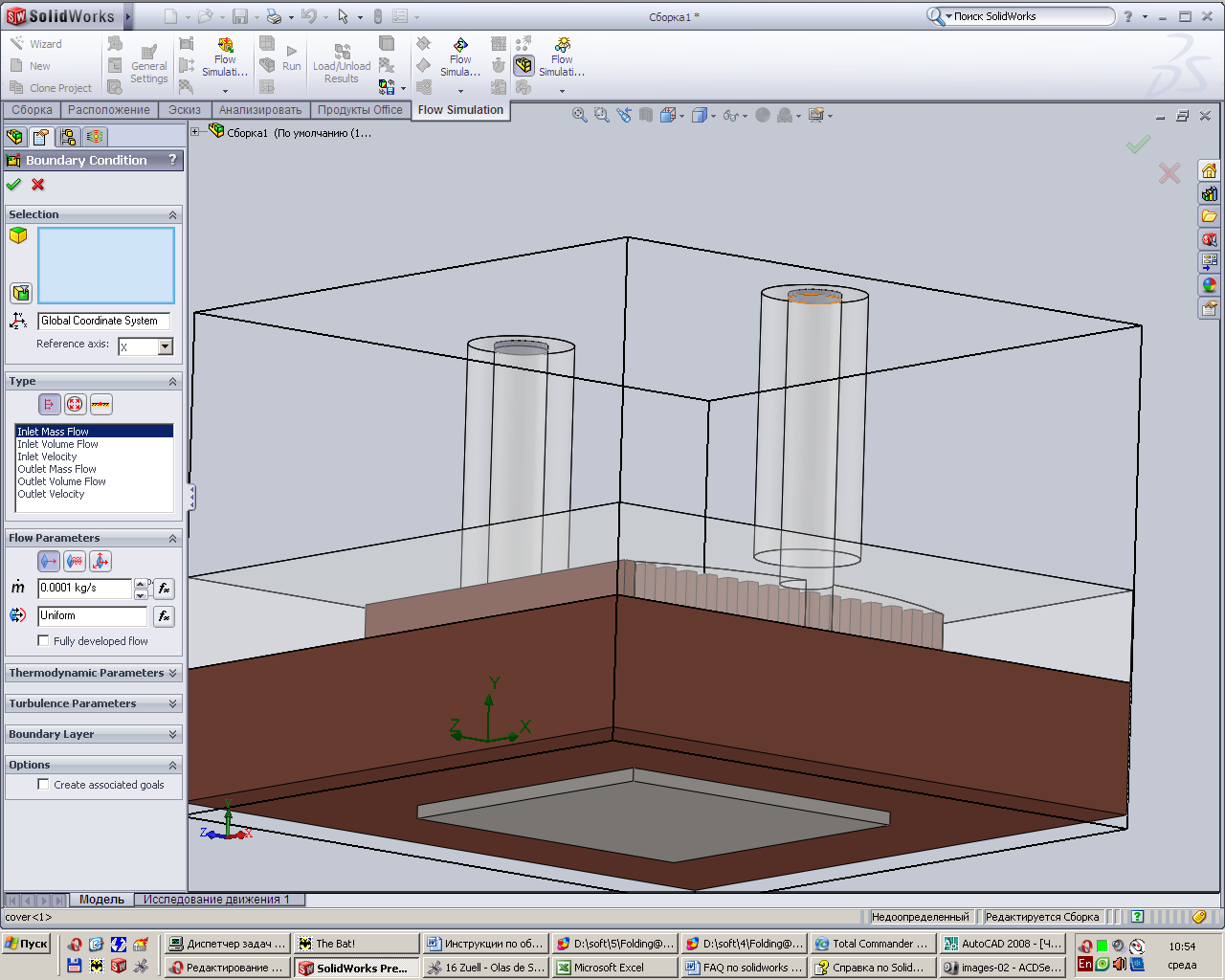

Разверните сборку и нажмите правой кнопкой мыши на пункт «boundary conditions».
Создайте новое граничное условие на первой заглушке – входящий объёмный расход.

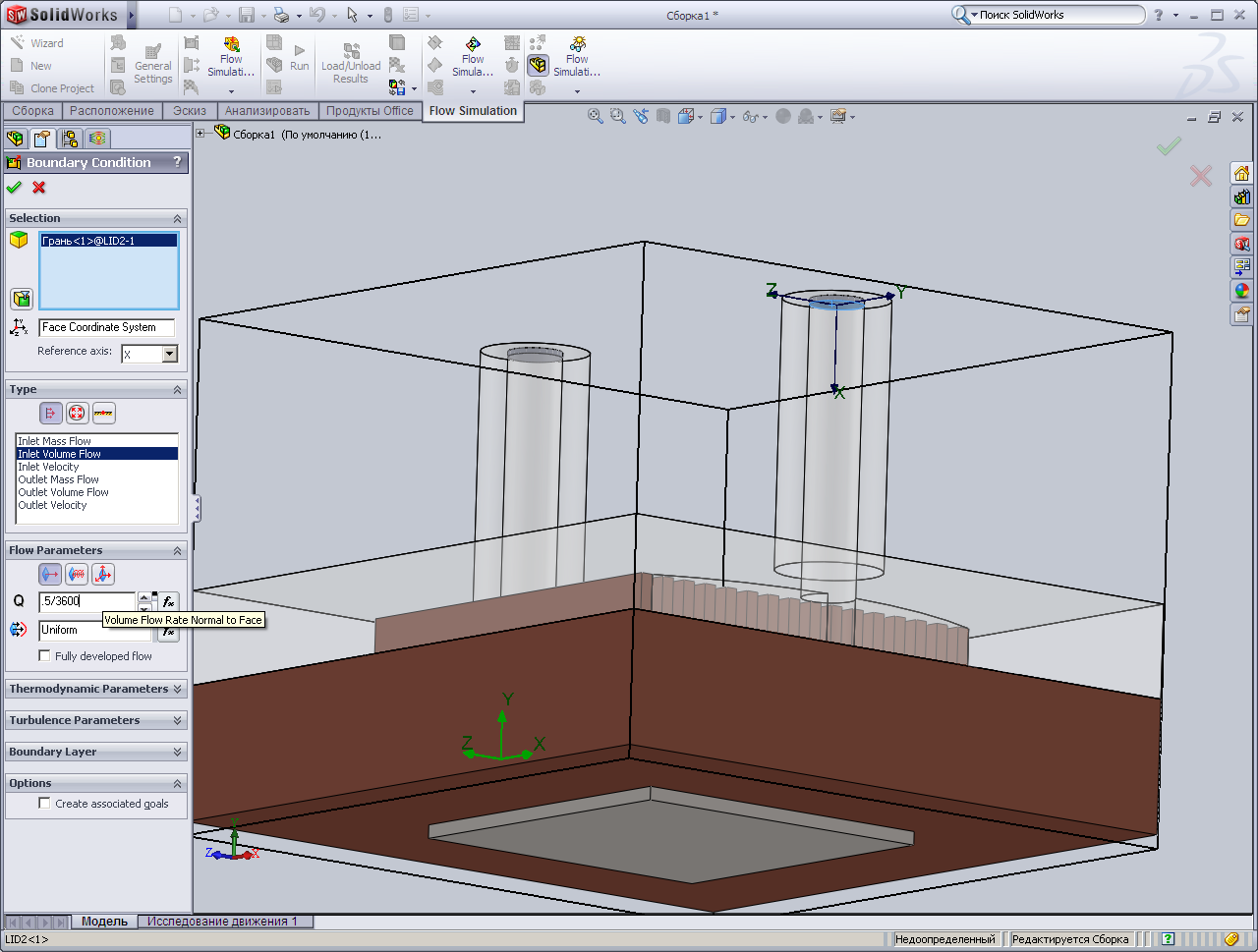

Укажите поступление жидкости через заглушку штуцера в формате кубометры в секунду. Возможно использование уравнений при вводе значений – воспользуйтесь этим чтобы перевести секунды в часы.
В списке термодинамических параметров укажите температуру поступающей жидкости в Кельвинах. По умолчанию данные проставляются из настроек проекта, где, также по умолчанию, указано значение в 293К или 20°С.
Вторым граничным условием для закрытой модели будет давление на выходе из водоблока.
Создайте граничное условие «окружающее давление», которое по умолчанию равно атмосферному.

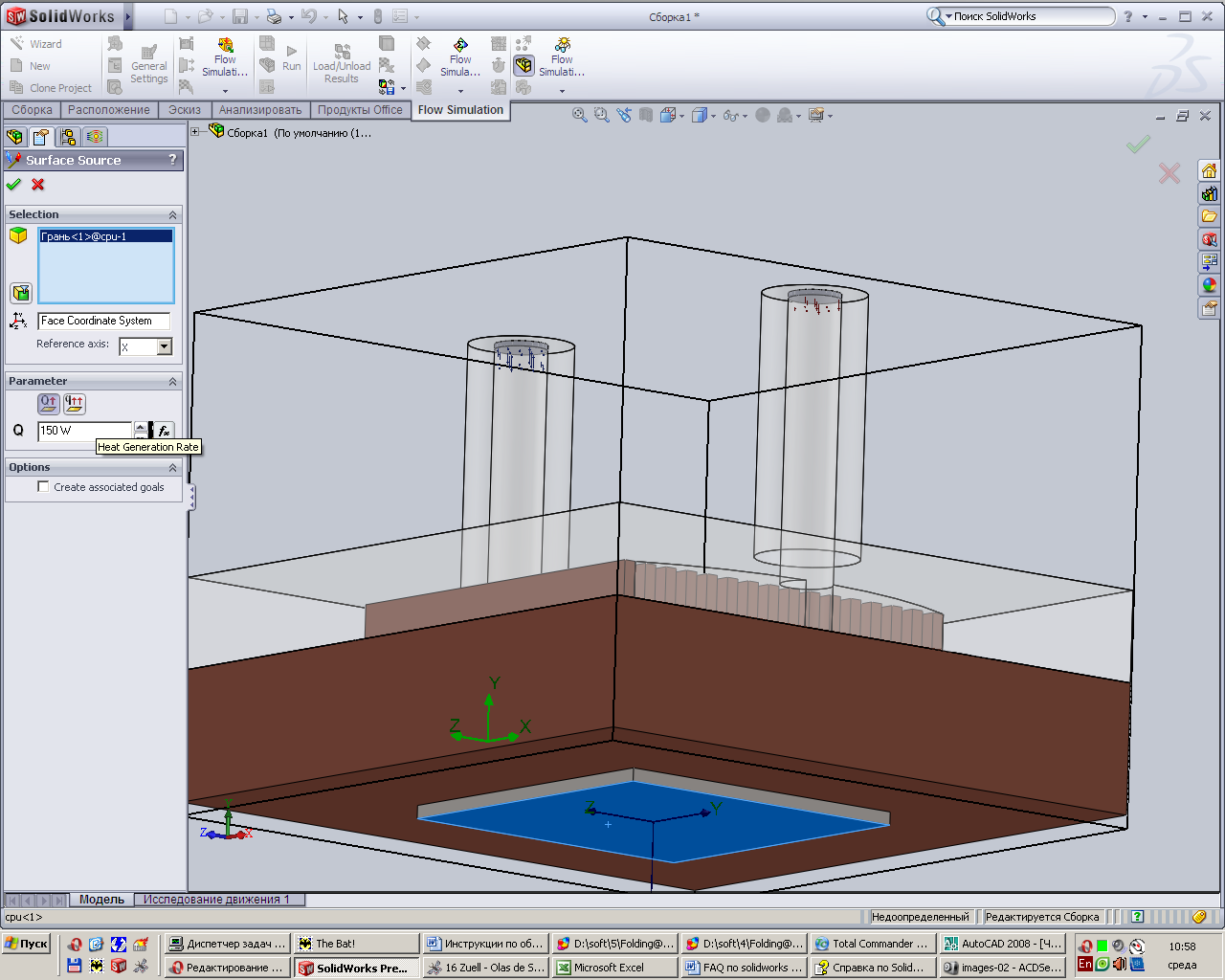

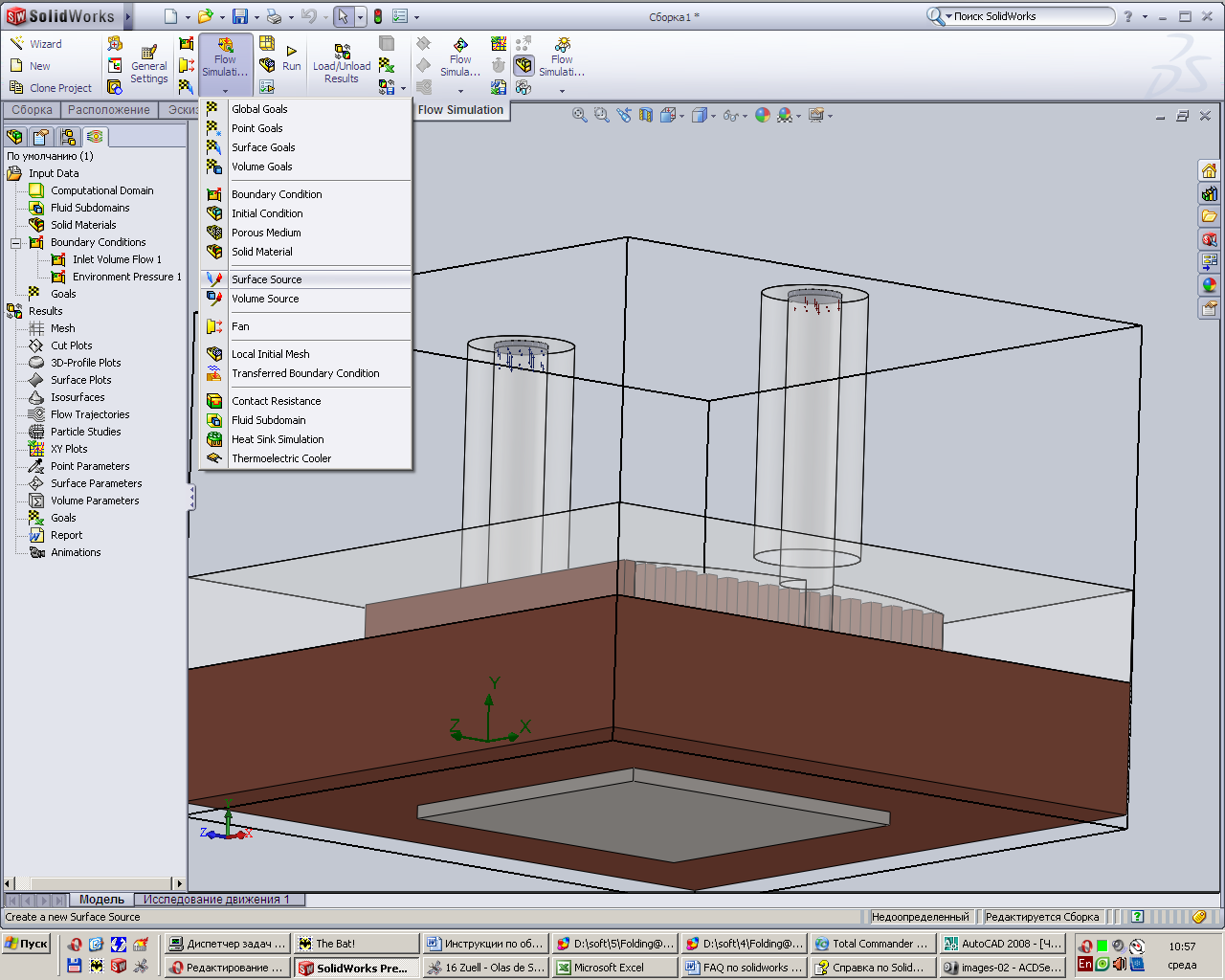

В выпадающем меню «Flow simulation» выберите условие теплового потока к поверхности.
Указав поверхность ЦП, установите абсолютную величину потока в 150 Вт.
Нажмите кнопку «Run» и подтвердите запуск расчетного модуля Solver.
104. Почему solver так долго считает? Как ускорить?
Время, требуемое на расчет задачи напрямую определяется мощностью ЦП и сложностью задачи. Solver 2009 умеер использовать несколько процессоров, поэтому, для существенного ускорения в системах с двумя и более ядрами ЦП, следует перейти именно на него. Также, следует максимально упростить модель на первичном этапе анализа, убрав несущественные элементы из расчета.
105. Чем заняться в процессе расчёта?

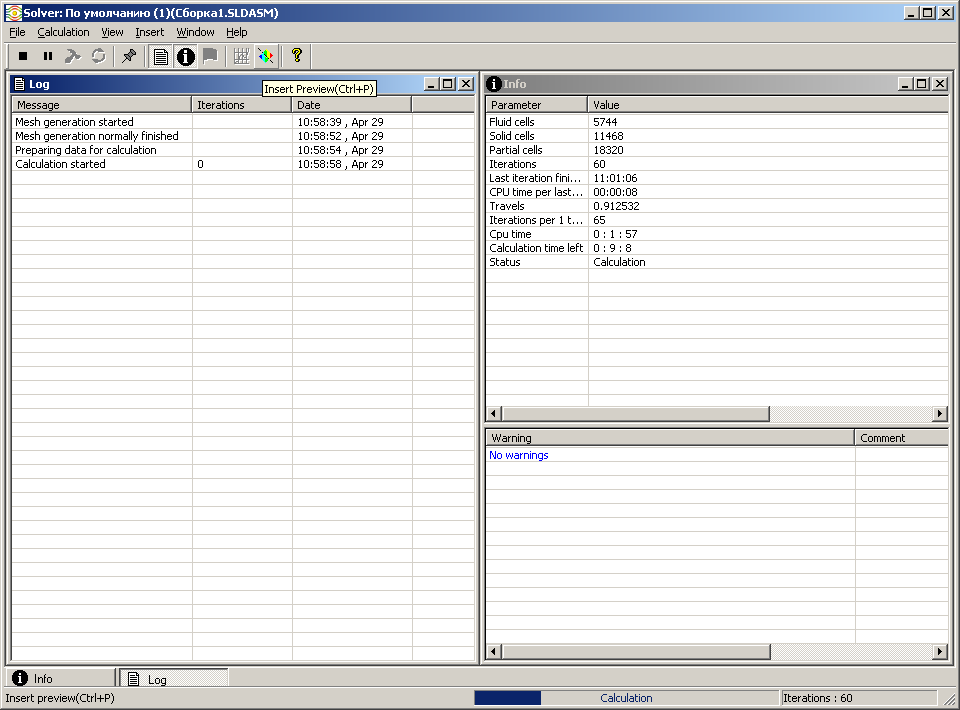

Выведите визуальную картинку и посмотрите в том ли пути идёт расчёт.
В открывшемся меню выберите плоскость сечения и смещение относительно нулевой точки.
Во вкладке settings - выводимый параметр и, если выбран ручной режим - минимальное и максимальное значения параметра.
После применения, должно получиться примерно следующее.
Изменяя в ручном режиме диапазоны параметра, сам параметр и смещение относительно плоскости можно визуально контролировать процесс расчета и еще до его окончания принимать решения о модификациях деталей.
106. Расчет закончен - что делать дальше?
Дальше нужно определиться какие требуются результаты и в каком виде их представить. Для примера - результаты по распределению температуры во всём объеме и скоростям потока жидкости. Вывод в виде сечений.
Переходите к виду спереди.

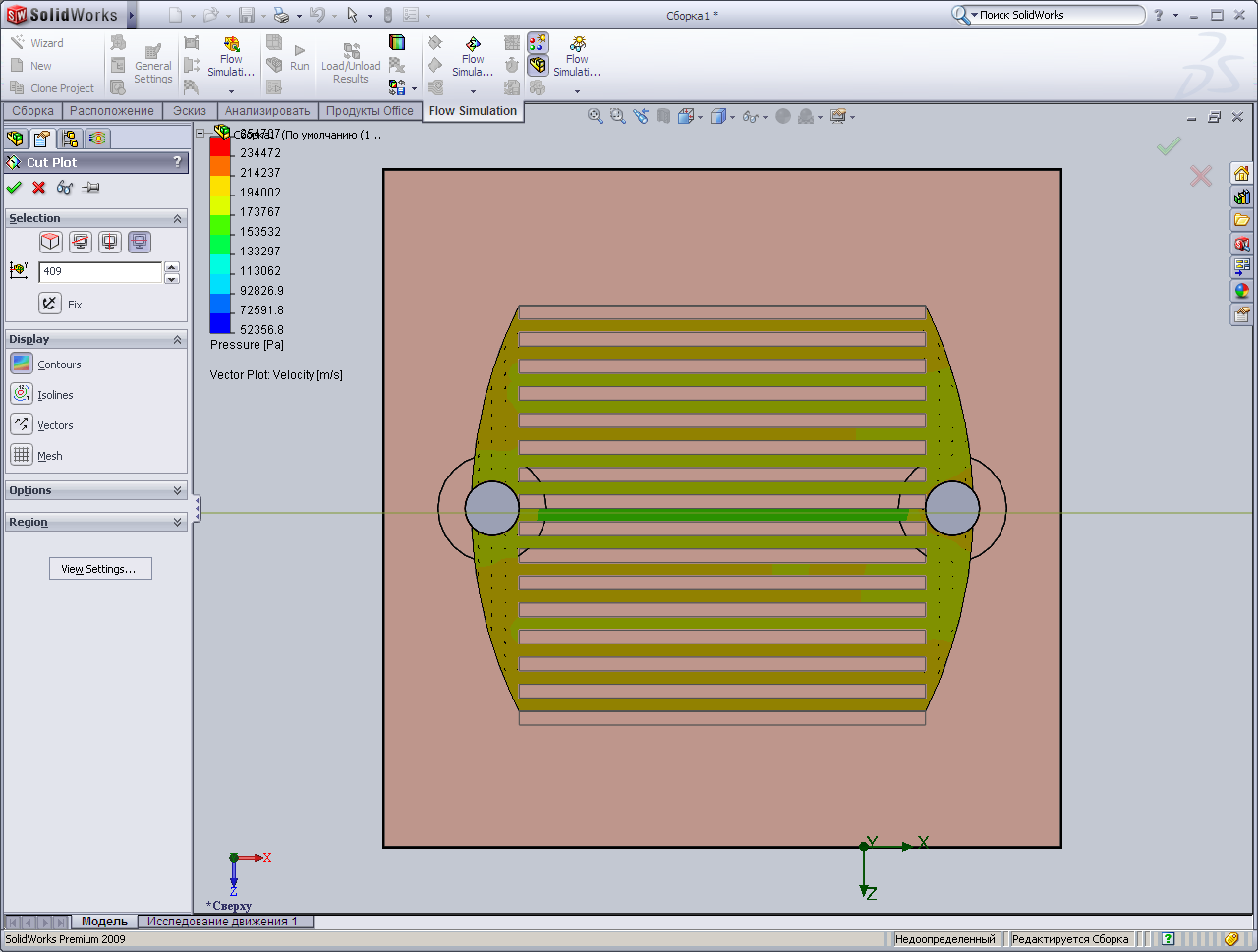

Правой кнопкой мыши на строке Cut Plots - Insert.
Выбираете вид сечения - горизонтальный (иконка с горизонтально разделённым монитором), после чего на виде ставите точку в месте, соответствующем высоте сечения.
В пункте "Display" указываете виды вывода - контуры и векторы.
Переходите к виду сверху и аналогично добавляете второе сечение вдоль водоблока.

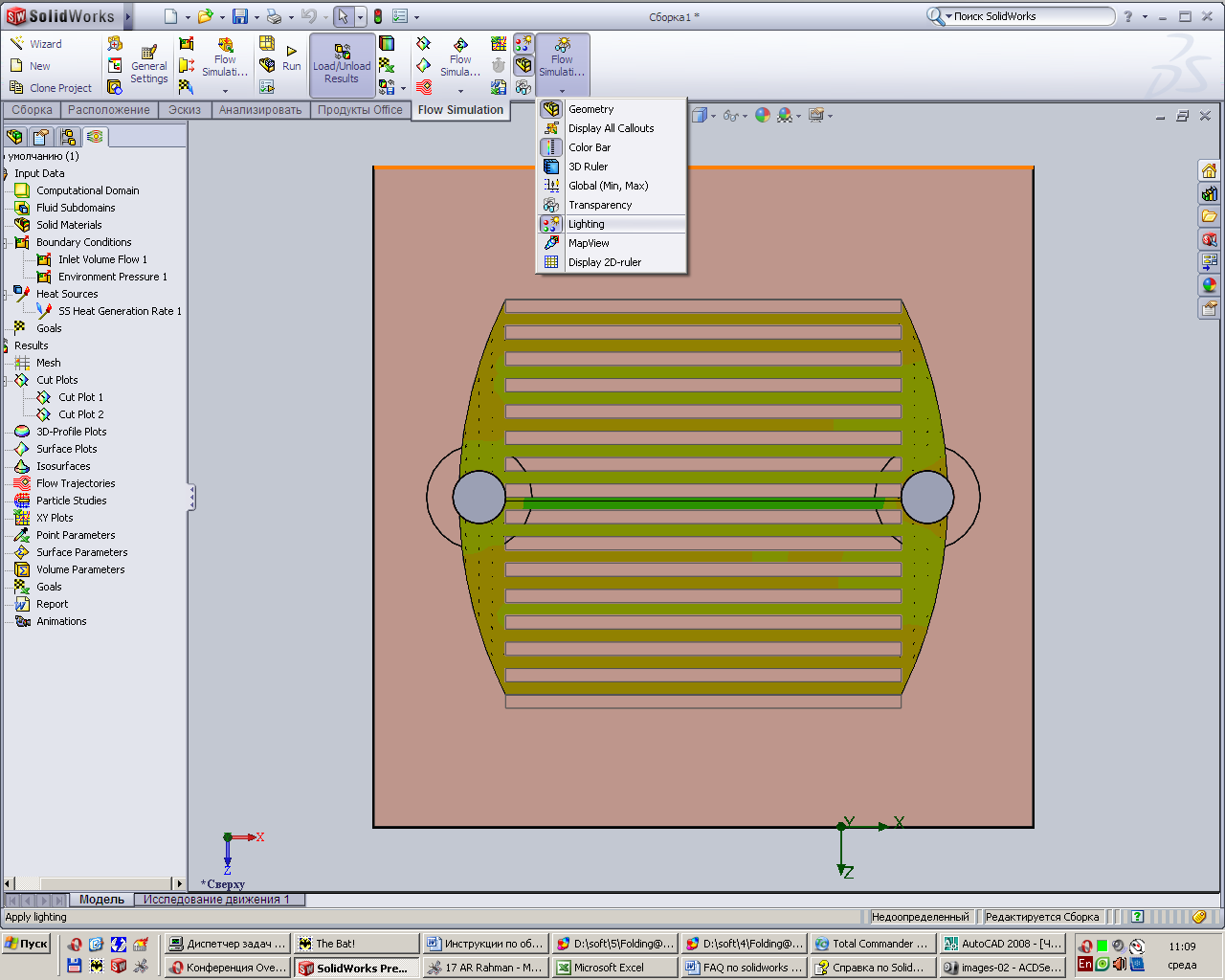

Далее - отключаете затенение

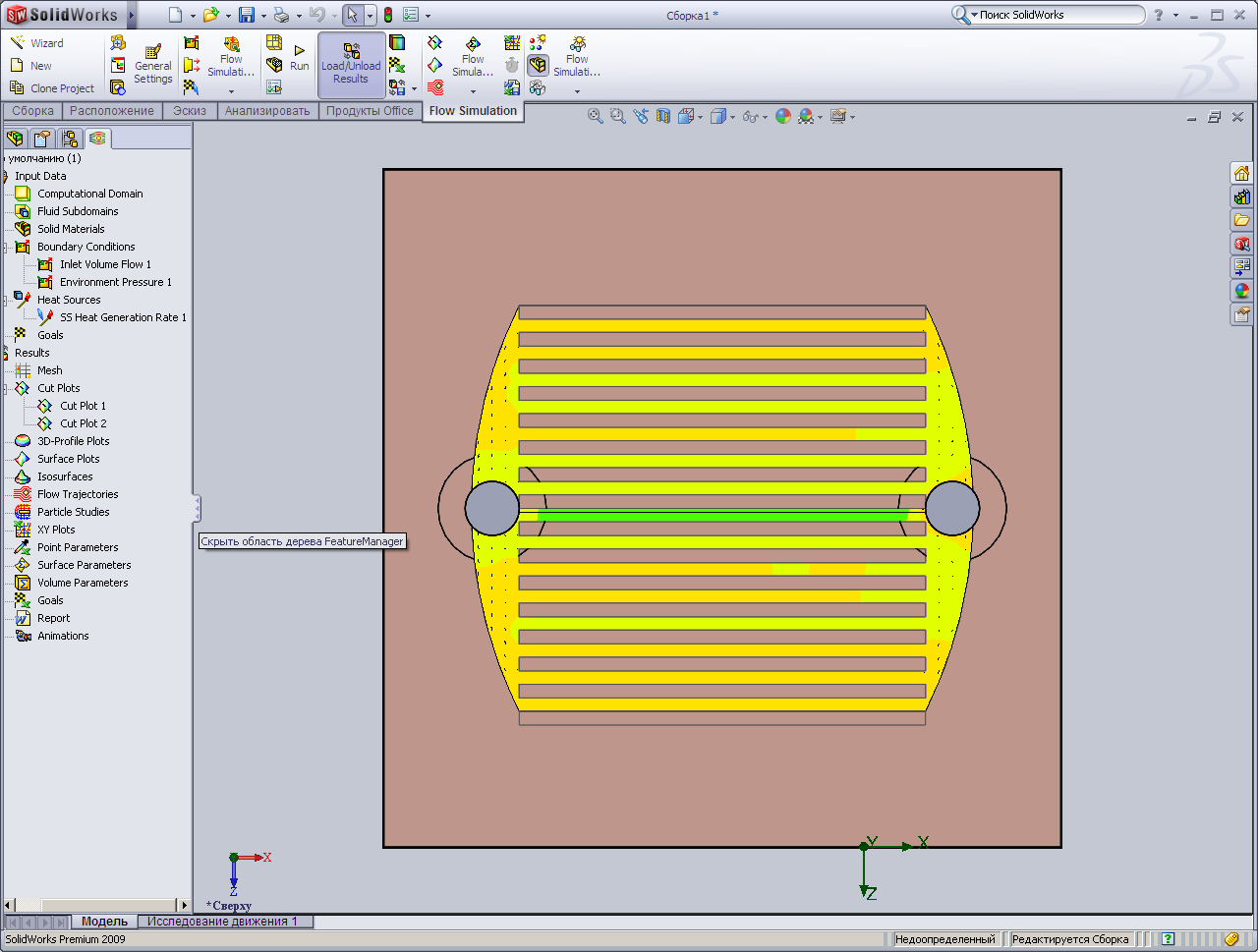

и сворачиваете область "Feauture Manager"
107. Как сделать красиво? Как изменить выводимый параметр, диапазон вывода, представление векторов скоростей?
Слева вверху находится легенда для визуализированного сечения. Двойное нажатие левой кнопки мыши открывает окно редактирования свойств всех сечений.
Во вкладке "Контуры" увеличьте число цветов до 100+ - тогда градиент скроет переходы между изолиниями. Иначе - уменьшайте количество цветов или меняйте тип палитры на палитру №9 или №10 - тогда изолинии предстанут во всей красе.
Измените тип параметра на требуемый, к примеру - температуру и ограничтье диапазон вывода 293 К снизу и 300К сверху.
Во вкладке векторы увеличьте длину векторов, в случае необходмости и, настройте их цвет и диапазон вывода.

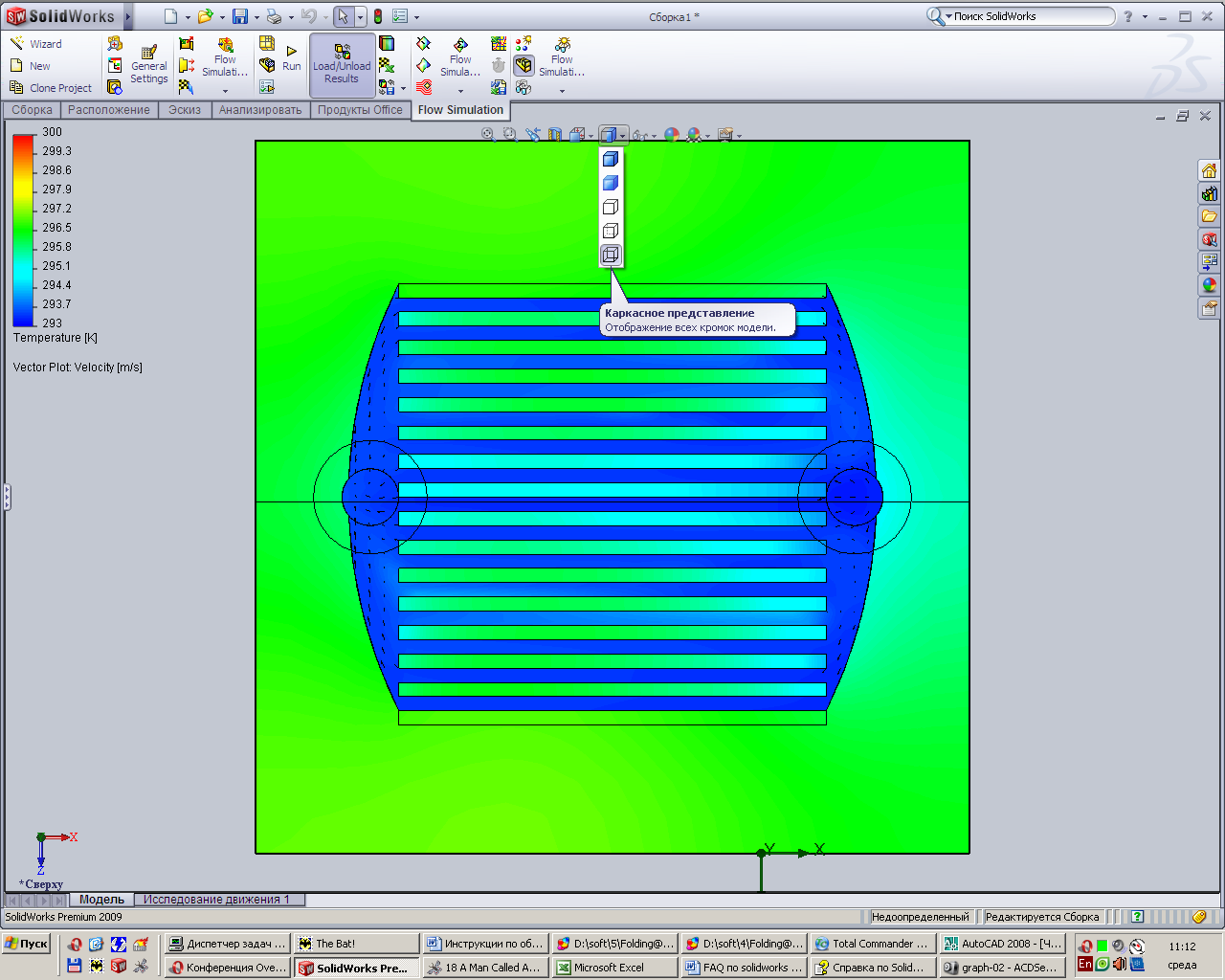

Приняв изменения перейдите к виду сверху и измените стиль представления на "Каркасное представление" иначе распределение температур в трердых телах будет скрыто.

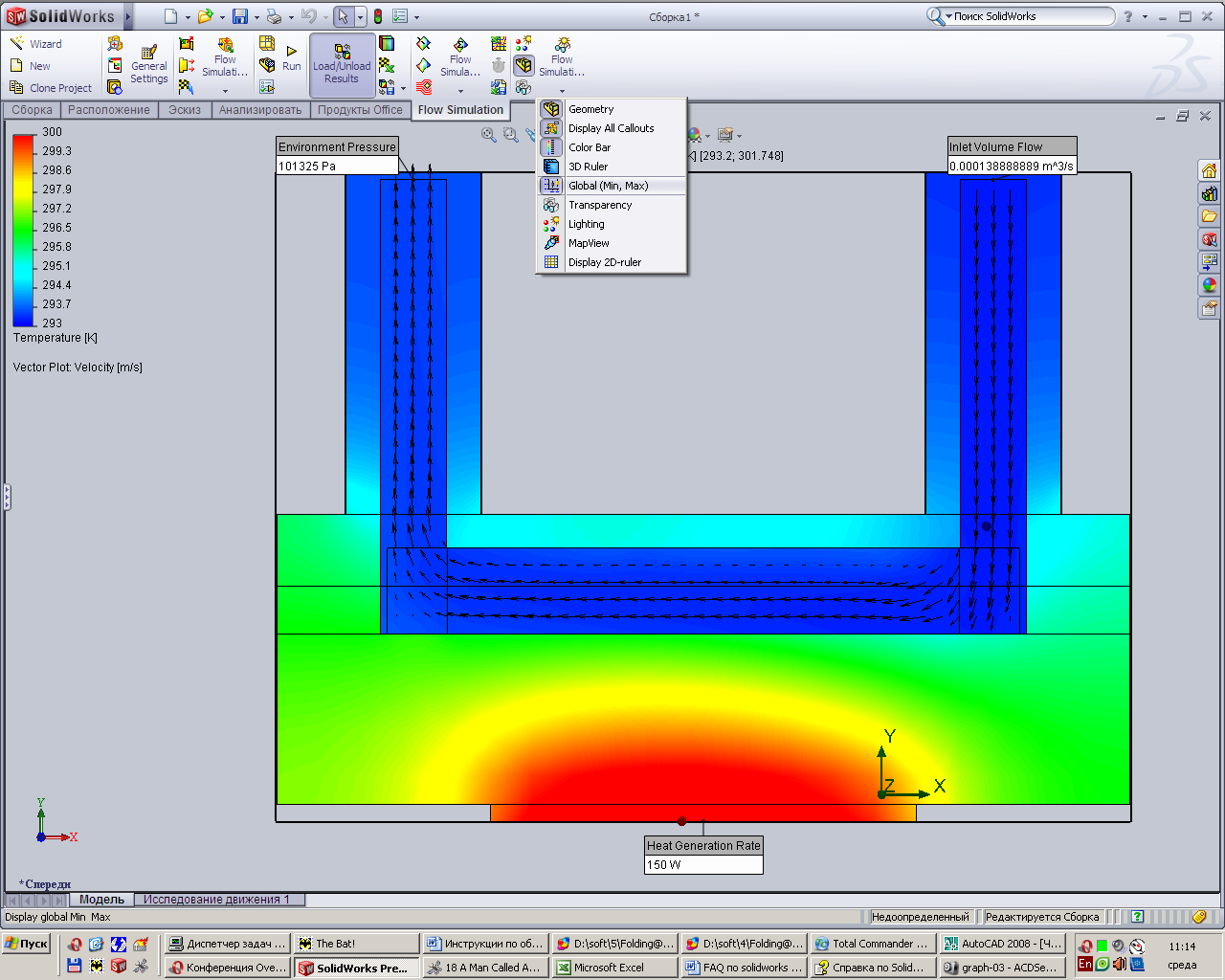

В параметрах отображения симуляции выберете пункты "Display all callouts" - "Вывод всех выносок" и "Global (Min, Max)" - Общие (Минимум, Максимум).
Двойное нажатие на текст выноски откроет окно изменения параметра граничного условия. Допускается введение формул для перевода часов в минуты и т.п.
108. Я изменил условия, нажал "Run", но ничего не изменилось и solver закрылся быстрее чем в прошлый раз. Почему?
Solver определяет необходимость нового расчета лишь при изменении геометрии модели, в ином случае он предлагает продолжить расчёт.
Чтобы исправить это упущение - выбирайте пункт "New Calculation" и, если граничные условия изменились незначительно "Take previous results".
109. Я пересчитал модель, но все выводимые результаты пропали!
Они спрятались. Нажмите правой кнопкой миши на "Cut Plots" и выберите - "Show All" - "Показать все".

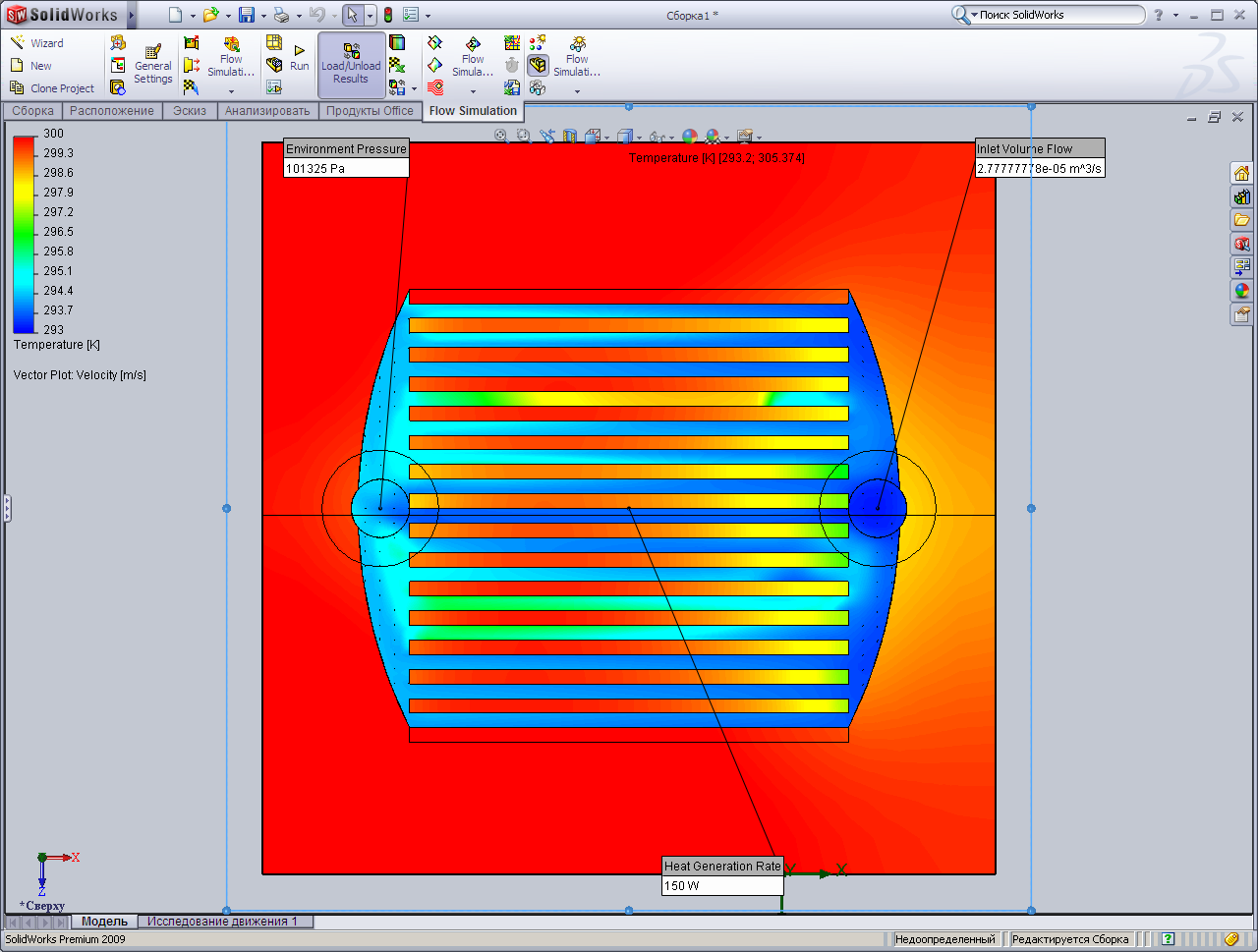

После снижения объемного расхода через моедль водоблока с 500 до 100 л/ч, горизонтальное сечение через ребра примет примерно такой вид
110. Что показывают сечения?
Сечение с выводом температур показывает что, как минимум в двух каналах температура жидкости недопустимо высока, что приводит к снижению эффективности теплообмена.

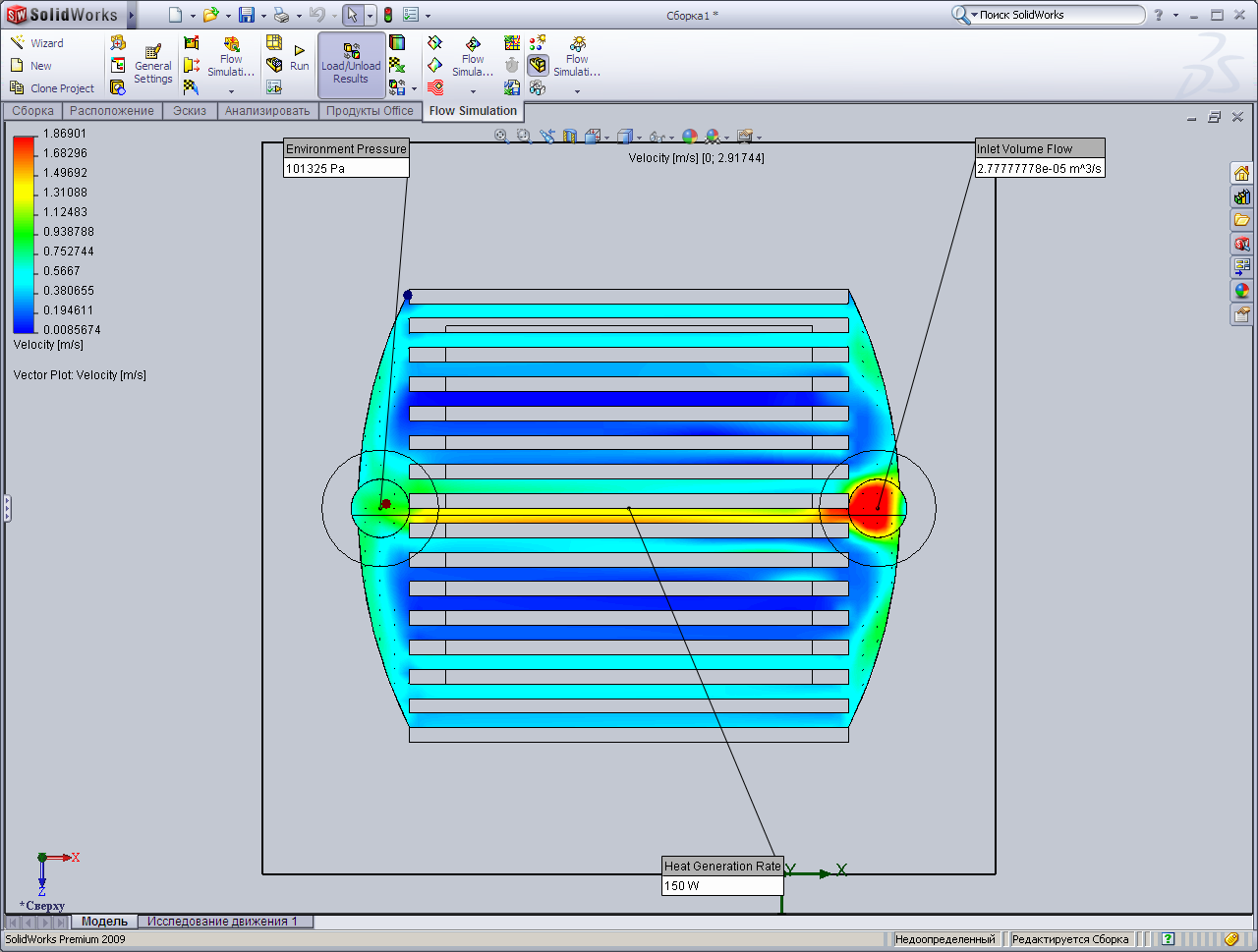

Если изменить представление на вывод скоростей и подобрать границы диапазона вручную, то становится ясно почему такое происходит.
Основной поток жидкости течет через центральные и крайние каналы, оставляя практически без движения жидкость в промежуточных каналах. Синий цвет - именно эта застояная зона и есть.
