Первая часть FAQ по Solidworks.
реклама
Начните с настройки самой программы и создания первой детали.
Solidworks -> Инструменты -> Параметры:

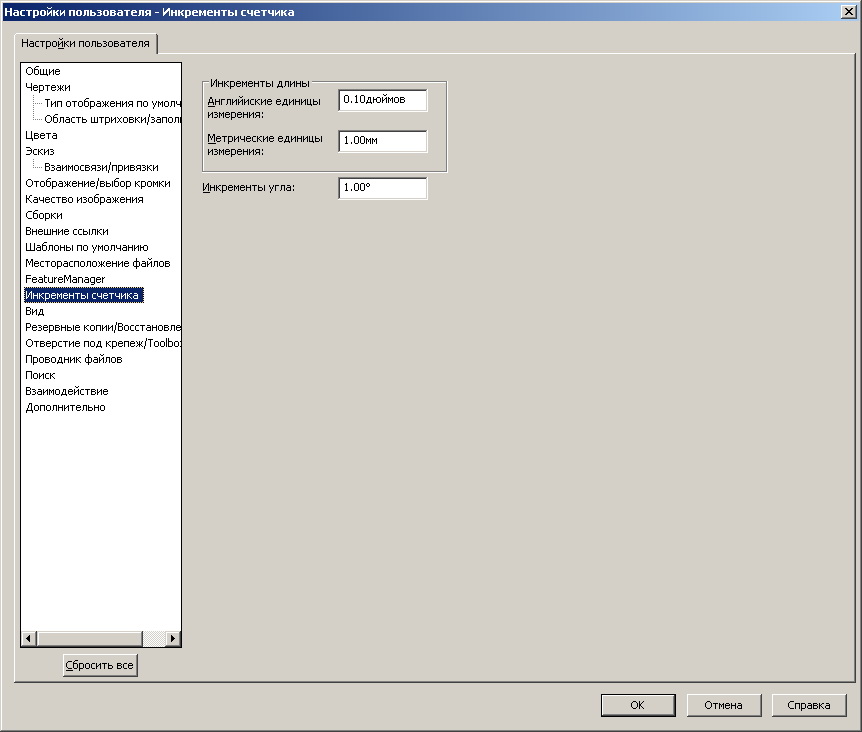

В случае проектирования малогабаритных изделий в пункте "инкременты счетчика" поставьте 1мм для метрической системы.
Это непринципиально, но при визуальном проектировании достаточно удобно.

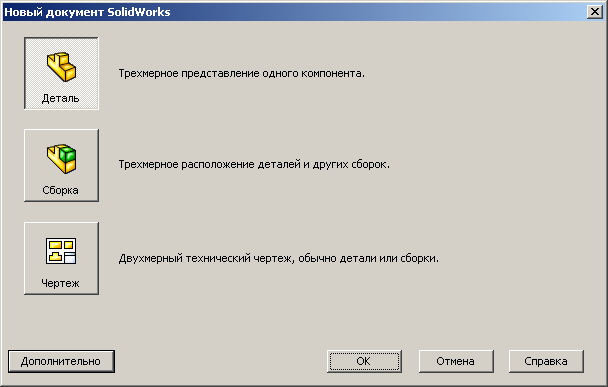

Создайте новую деталь.

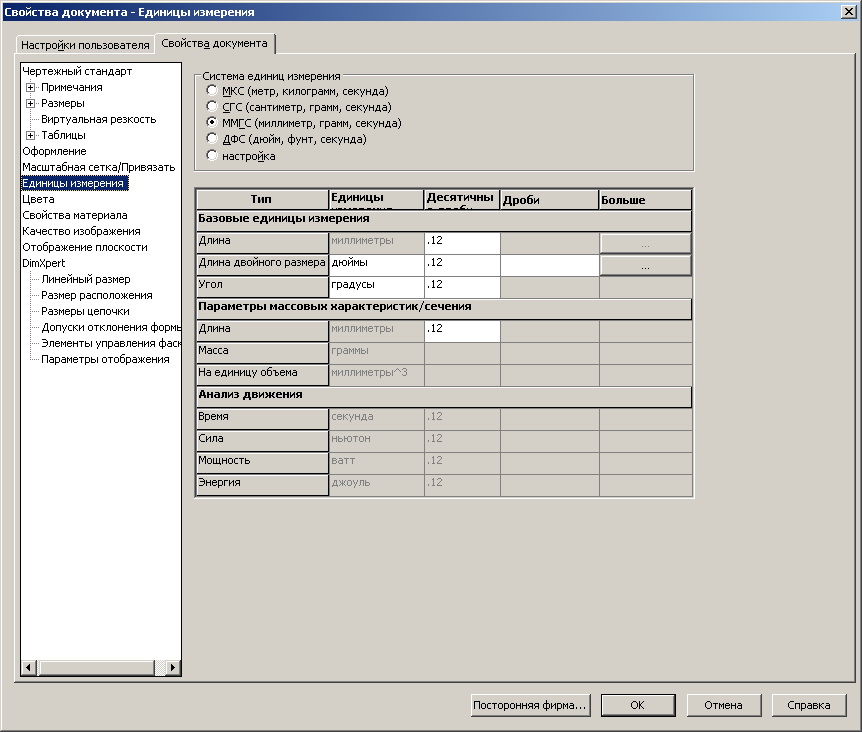

В настройках документа Solidworks -> Инструменты -> Параметры: Свойства документа
проверьте что "единицы измерения" выбраны в формате "ммгс", то есть рабочее поле размечено в миллиметрах.
2. Как редактировать деталь?
Деталь редактируется через эскизы - аналоги двухмерных эскизов на бумаге.
Создайте новый эскиз
При щелчке по кнопке "Эскиз" SW предложить выбрать плоскость эскиза. Пока в детали нет ни одного элемента выбрать можно только из трёх основных плоскостей. На скриншоте выбрана плоскость "сверху".
Теперь можно сделать первый элемент детали -
прямоугольное основание водоблока.
Выберете элемент прямоугольник и поставьте первую точку в нулевых координатах, вторую точку поставьте в любом месте экрана- сейчас это непринципиально.

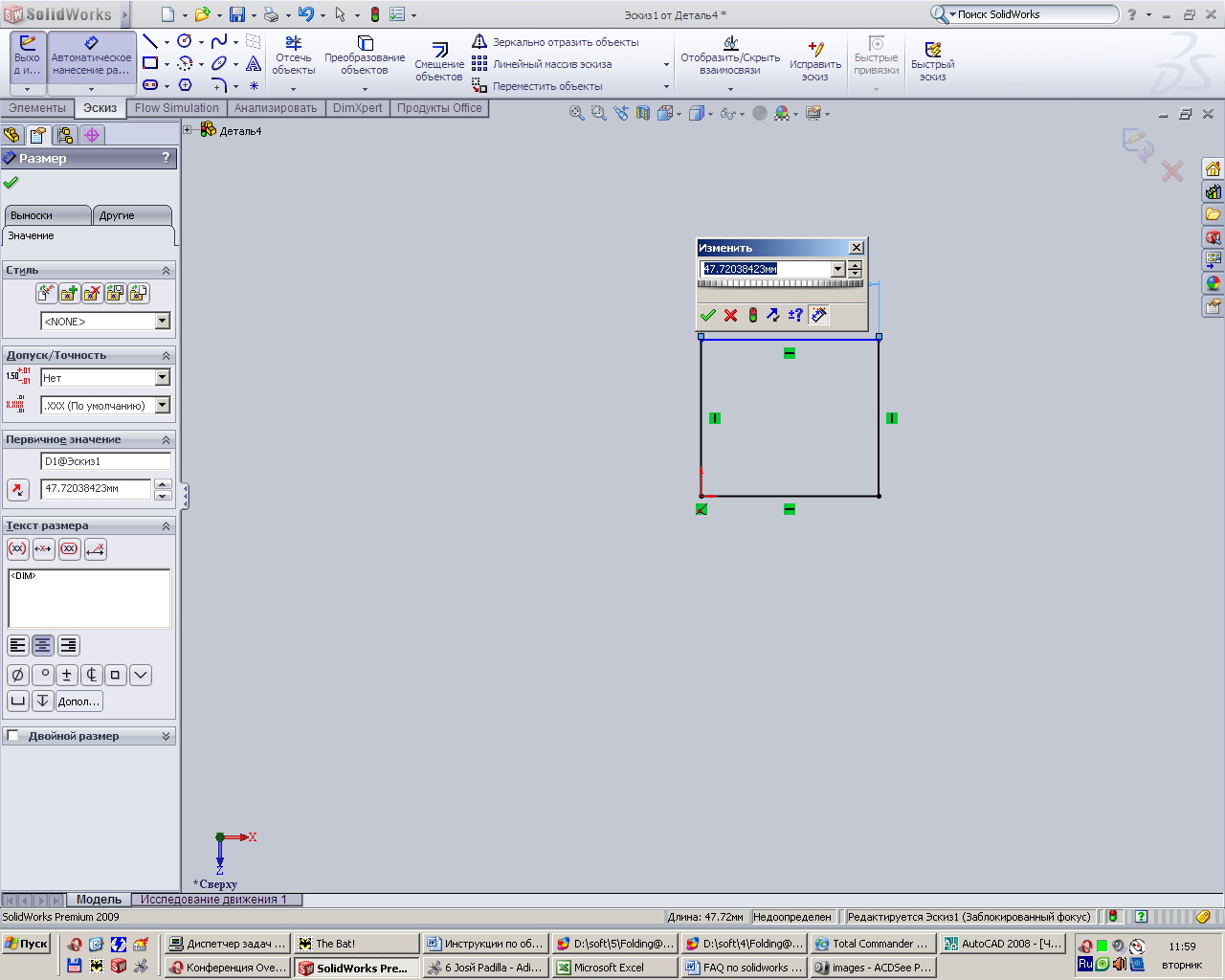

Нажмите на кнопку "автоматическое нанесение размеров" и щелкните по одной из сторон прямоугольника. Вынесите и закрепите размер вне детали в удобном месте.

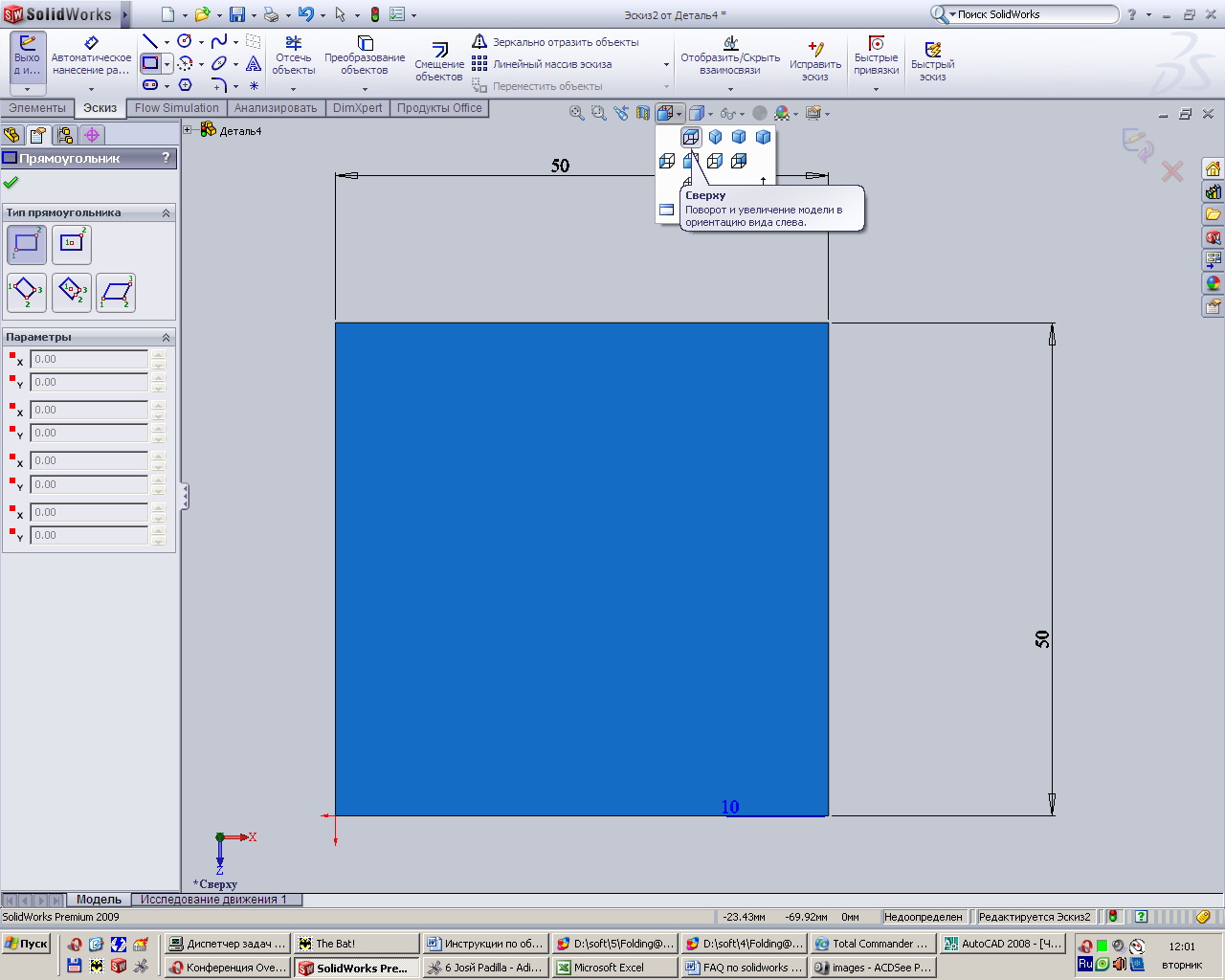

SW предложит изменить размер - введите в поле значение 50 - мы будем делать водоблок с основанием 50х50 мм.
Аналогично проставьте размер для второй стороны прямоугольника и перейдите во вкладку "Элементы".
3. Как из эскиза сделать объемный элемент?
Во вкладке "Элементы" выберите способ преобразования эскиза. Для простого выдавливания нажмите кнопку "Вытянутая бобышка/основание" и введите глубину выдавливания - 10 мм для нашего примера.
Эскиз будет выдавлен в нормальном направлении.
4. Как добавить элемент к существующему?
Начните создание эскиза на поверхности уже существующего элемента.
Щелкните по вытянутой плоскости и перейдите к виду сверху.

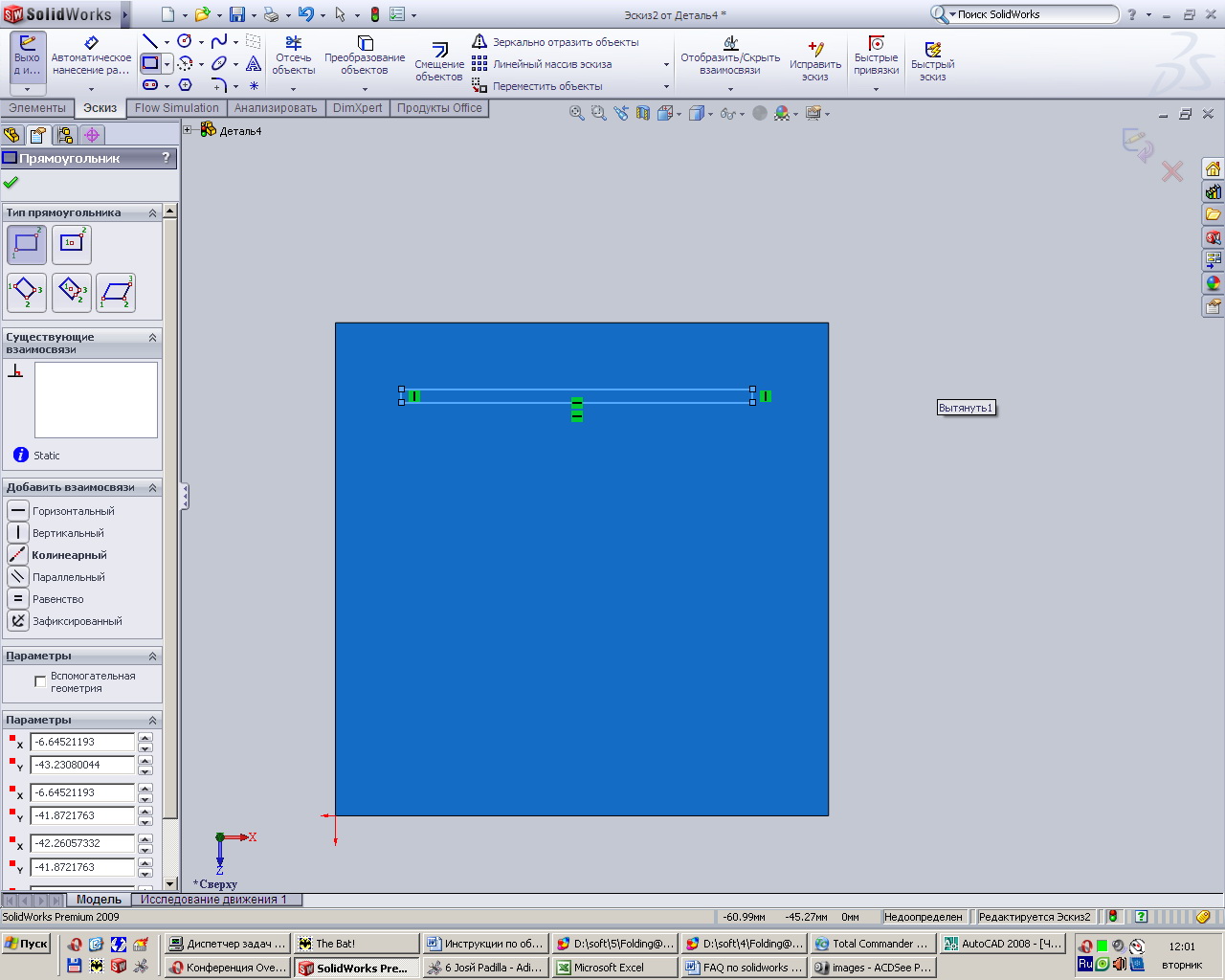

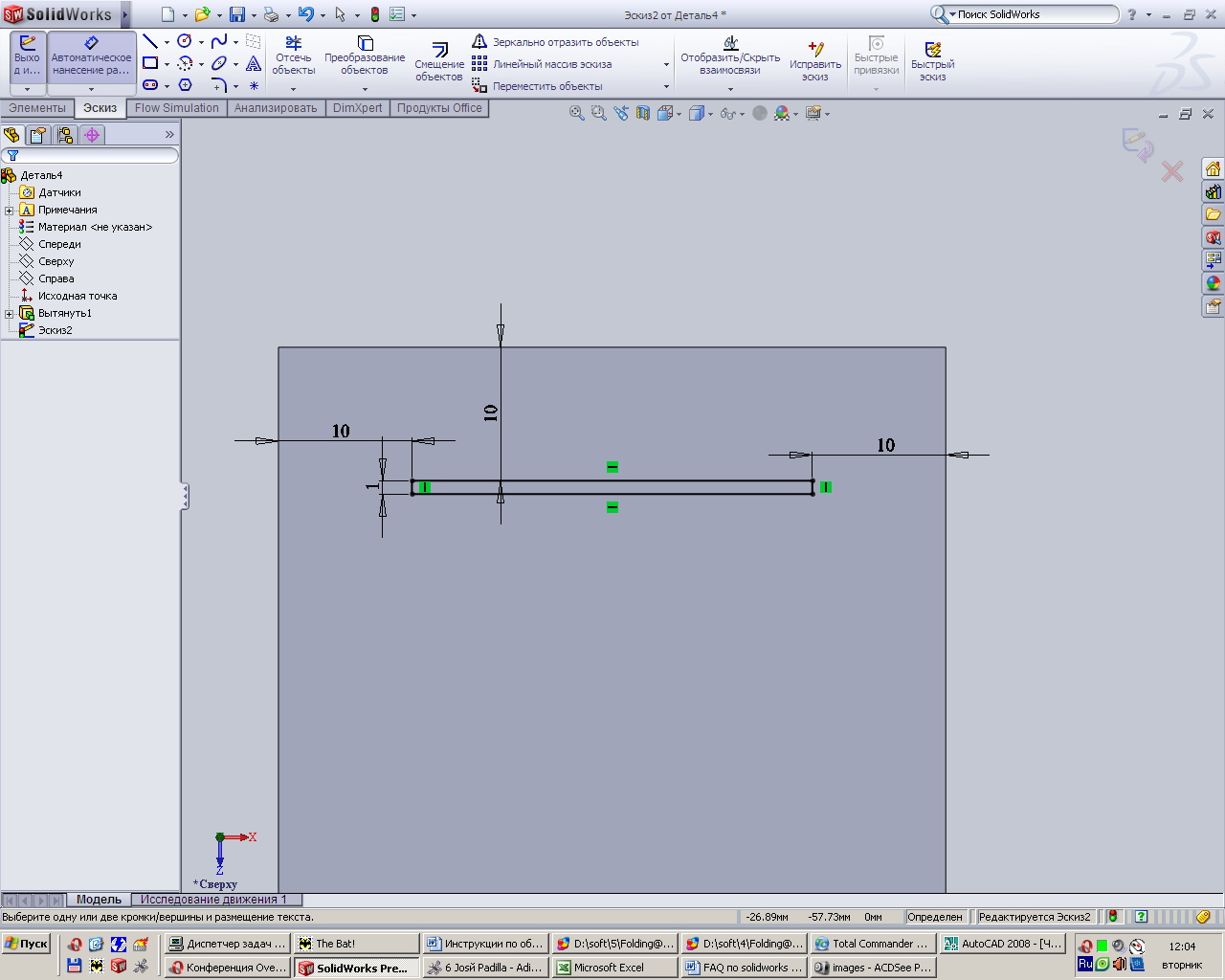

Нарисуйте эскиз одного элемента оребрения.
Поставьте размеры, обращая внимание на то, что эскиз не должен быть переразмерен. Укажите ширину будущего ребра и расстояние от краёв водоблока. Для этого надо будет щелкнуть один раз на стороне прямоугольника и второй раз на ребре элемента, до которого указывается расстояние.
Если длина прямоугольника не будет указана явно, она будет подобрана динамически, что, в дальнейшем, будет очень полезно. В общем случае если есть возможность оставить резмер динамическим - его следует оставлять, тогда, при доработке детали, потребуется меньше времени.
Вытяните из эскиза одно ребро на 5 мм.
5. Как сделать много элементов?

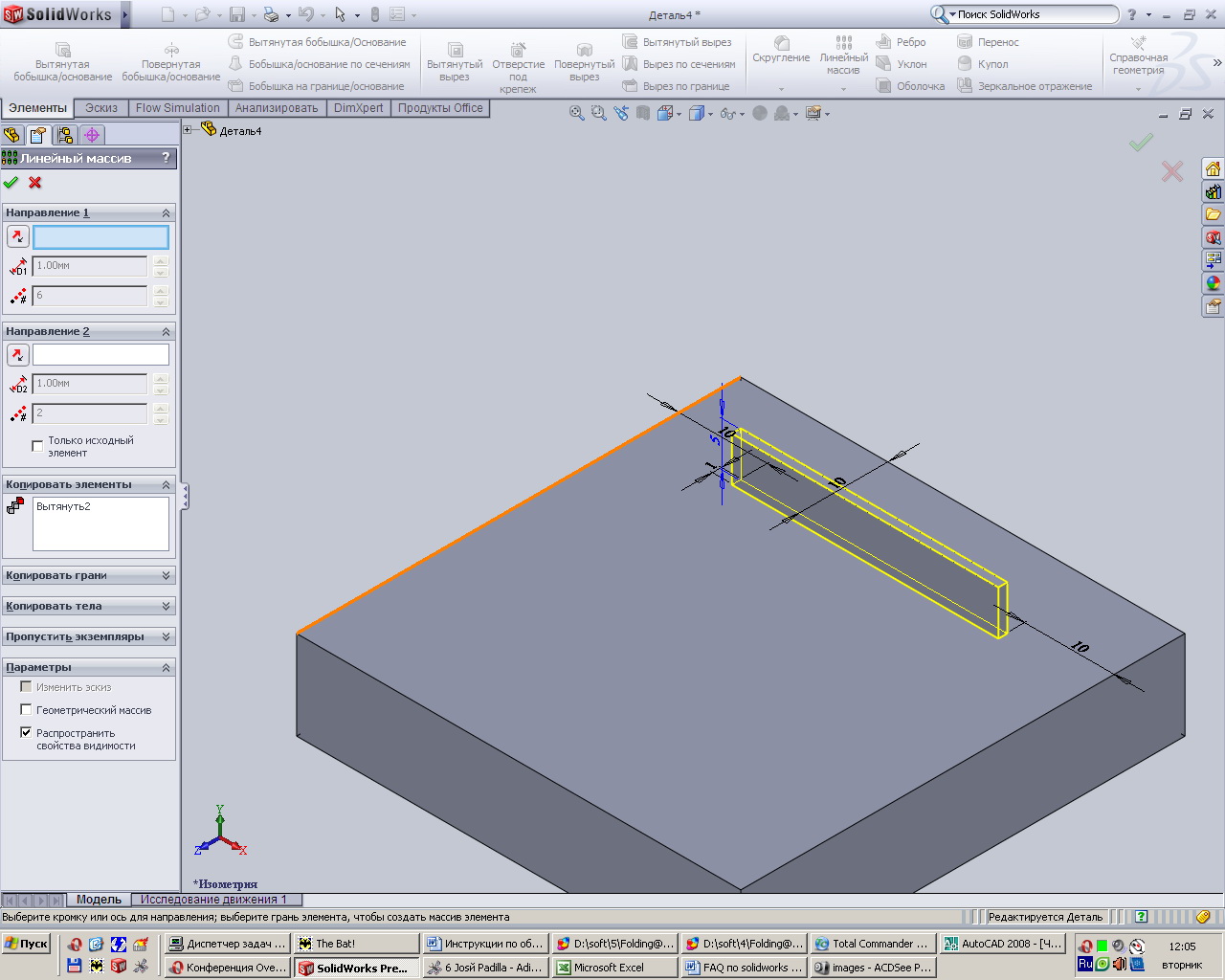

Выберите во вкладке "Элементы" пункт "Линейный массив" и укажите направление и расстояние смещения элементов а также их количество.
В пункте "Направление 1" выбрано ребро основания, в пункте "Копировать элементы" выбрано первое ребро.
После проставления всех цифр, должно получиться примерно следующее:
На этом редактирование первой детали практически закончено. Выберите щелчком правой лапы по пункту "Материал" материал для основания - "Медь".
Сохраните деталь в отдельной папке, посвященной проекту.
6. Как сделать что-то посложнее?
Комбинируйте элементы и параметры элементов.
7. Как не мучиться со сборкой стенок?
Используйте чекбокс "тонкостенный элемент"
Пример - крышка водоблока со штуцерами.
Создайте новую деталь и в эскизе на плоскости сверху прямоугольник 50х50 - это будет внешний контур крышки.

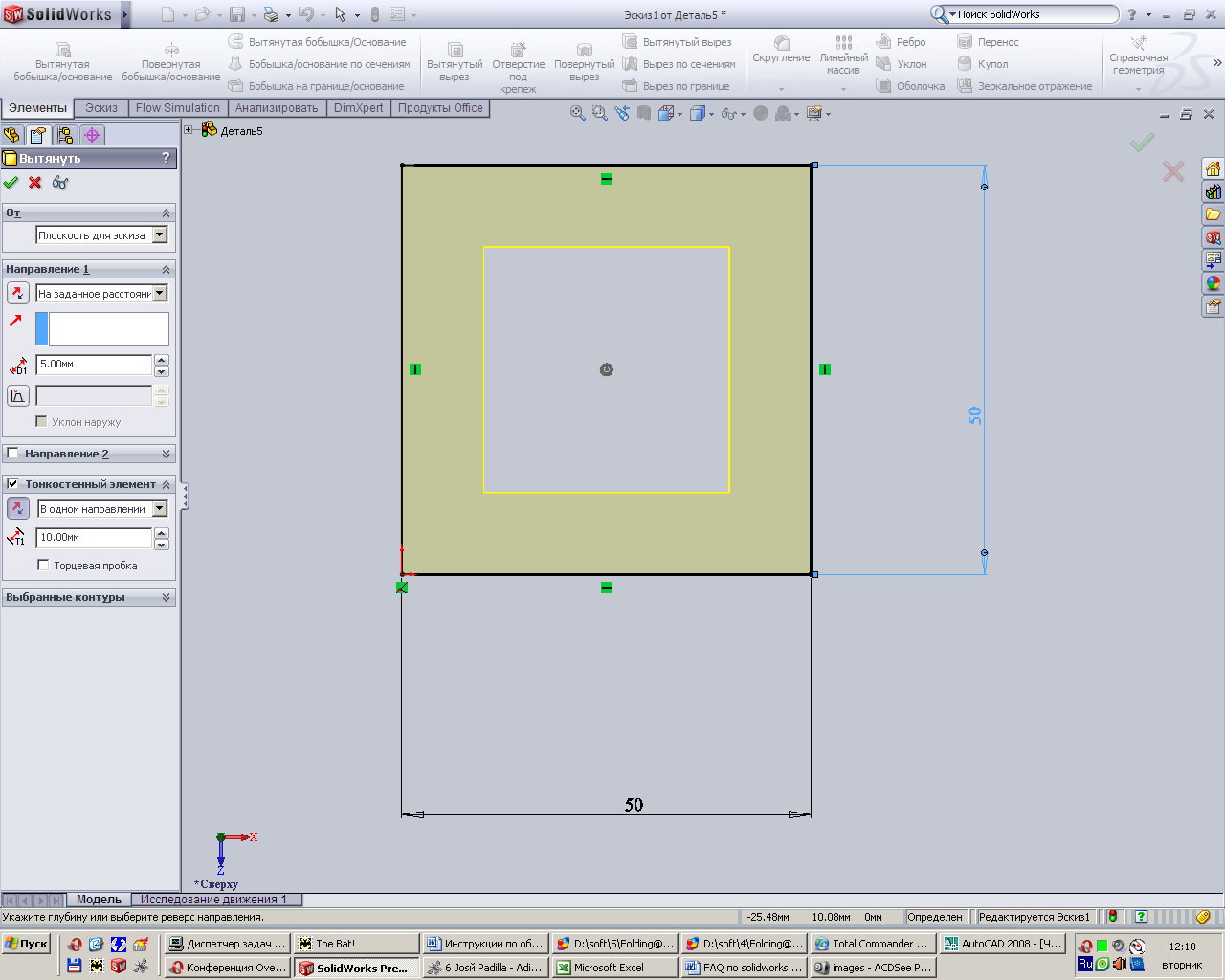

Вытяните его на высоту, равную высоте ребра, после чего поставьте галку в чекбоксе "тонкостенный элемент" и нажмите кнопку " в противоположном направлении". Теперь, в поле ввода укажите требуемую толщину стенки - 10 мм.
8. Как вырезать элементы сложной формы?
Создайте новый эскиз на поверхности, с которой потребуется сделать вырез.

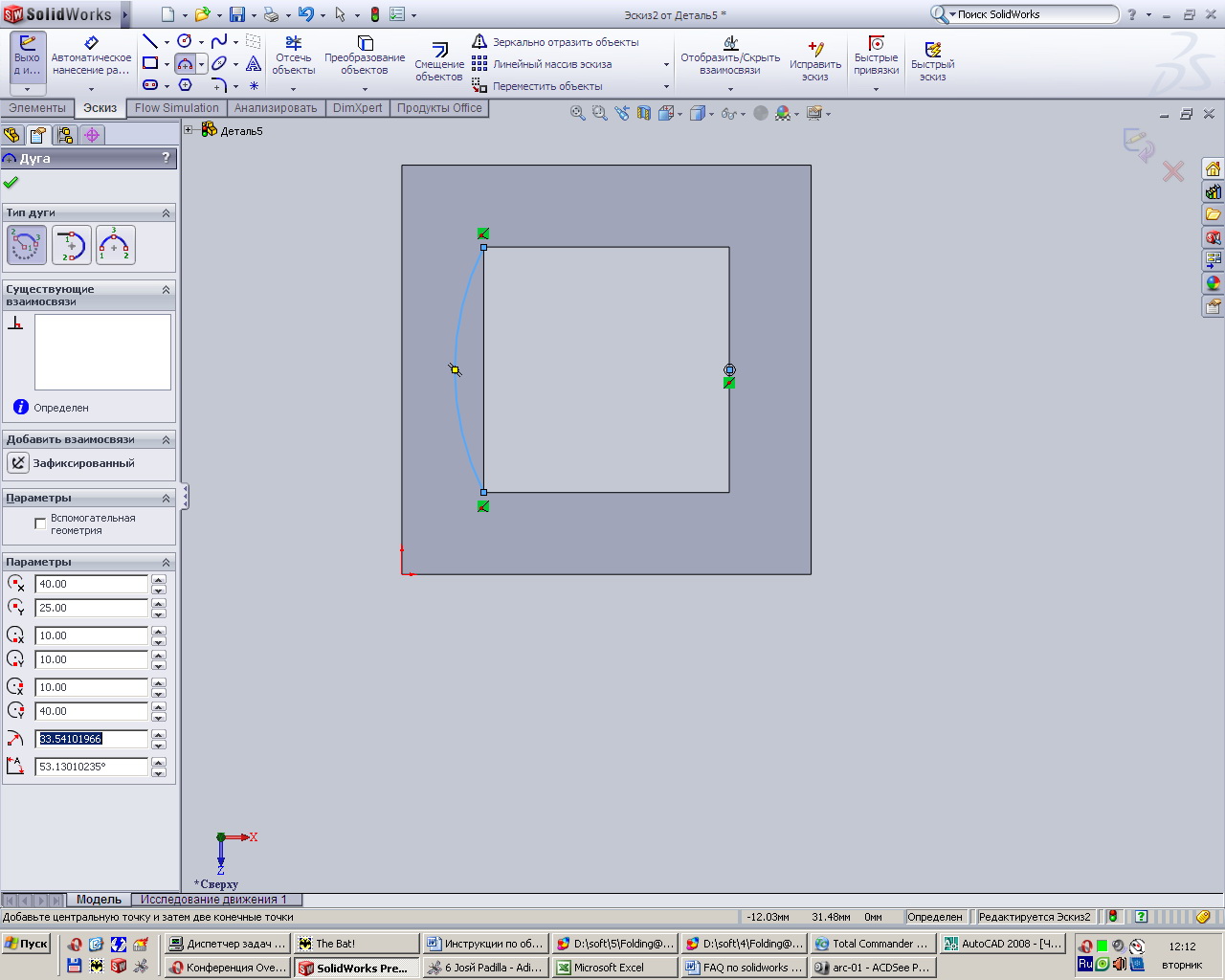

Выберете нужный инструмент, к примеру - "Дуга через три точки" и проведите дугу.
Вторую дугу проведите с другой стороны и замкните контур прямыми линиями, после чего во вкладке "Элементы" примените элемент "Вытянутый вырез", где в пункте "Направление 1" укажите "Насквозь".
Создайте эскиз на всё той же плоскости и закройте вытянутым прямоугольником торец. В примере толщина торцевой крышки - 2мм.
9. Я всё сделал, но теперь не вижу внутренней структуры детали.
В выпадающем меню выберите стиль отображения "невидимые линии отображаются".
10. Как сделать штуцеры?
На плоскости торцевой крышки сделайте эскиз, создайте окружность и автоматическим нанесением размеров привяжите её к элементам крышки.
После чего выдавите её на необходимую высоту - 15-20 мм.
Создайте новый эскиз на торце будущего штуцера.
Выберете инструмент окружность и, когда при попадании курсора в центр уже существующей окружности торца штуцера, курсор покажет возможность привязки, привязывайте центр окружности к центру торца, после чего создавайте окружность и указывайте её диаметр.

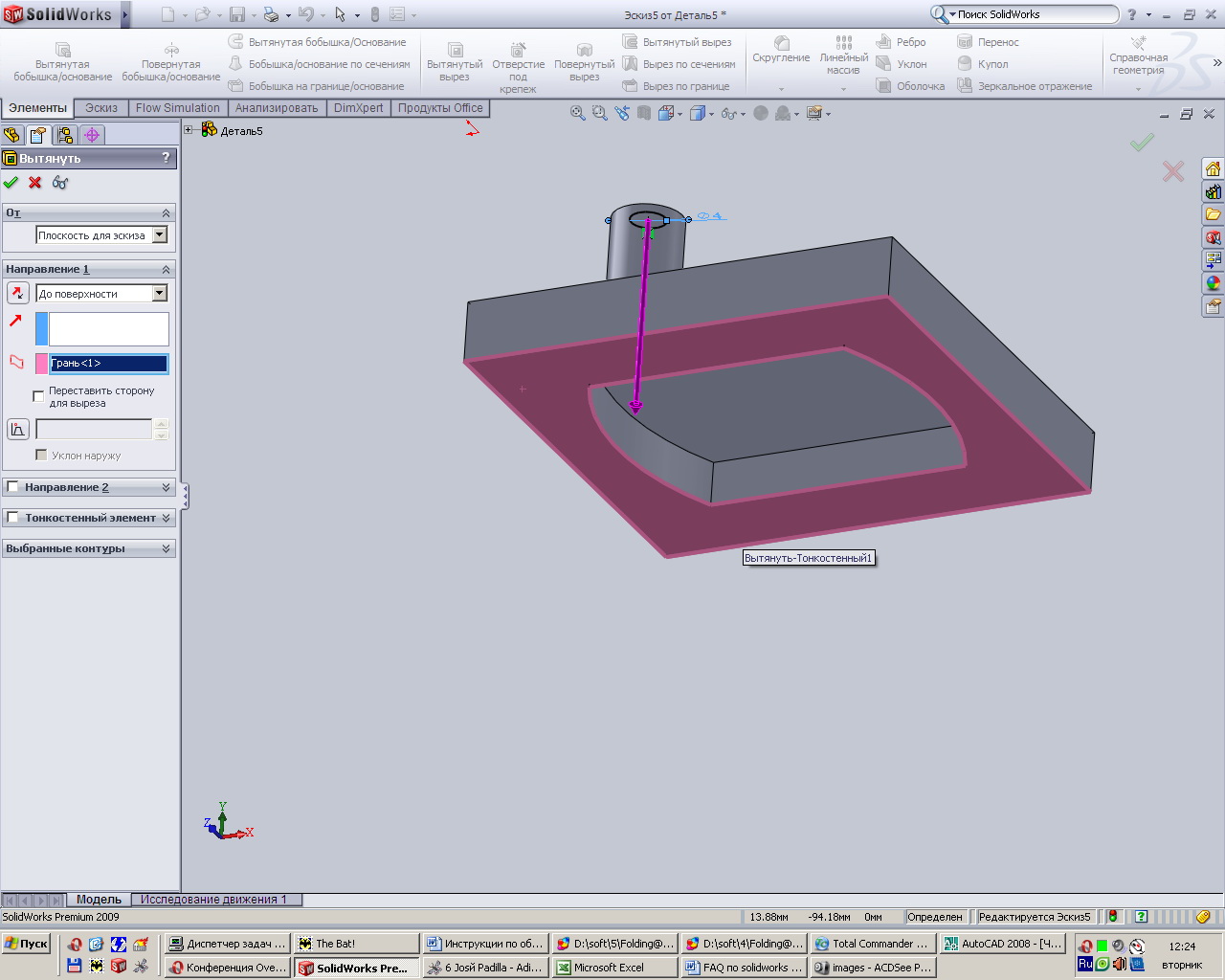

Примените элемент "вытянутый вырез" в качестве ограничения выберите "до поверхности.
После чего, развернув модель (курсорными клавишами или зажатой правой кнопкой мыши) в качестве поверхности нижнюю грань крышки водоблока.
В качестве материала выберите "ABS PC"? после чего смело меняйте стль отображения на "закрасить с кромками". Стандартные настройки для выбранного материала обеспечивают прозрачность детали.
11. Как сделать зеркально второй штуцер?
Во вкладке элементы выберети пункт "Сравочная геометрия" и создайте справочную плоскость.
В качестве трёх опорных точек выберите средние точки трёх рёбер крышки.
Выберите элемент "Зеркальное отражение", укажите в качестве плоскости только что созданную справочную плоскость, а в качестве элементов оба элемента штуцера - вытянутое основание и вытянутый вырез.
Крышка водоблока сделана. Третьей деталью создайте простой прямоугольник со сторонами 25х25 мм и вытяните его на 2мм, присвойте материал "простая углеродистая сталь" и сохраните как центральный процессор.
12. Как сделать сборку?
Убедитесь что у Вас уже открыты все детали, требуемые в сборке. В примере это - основание, крышка и ЦП.
Создайте новый документ и выберете "Сборка".

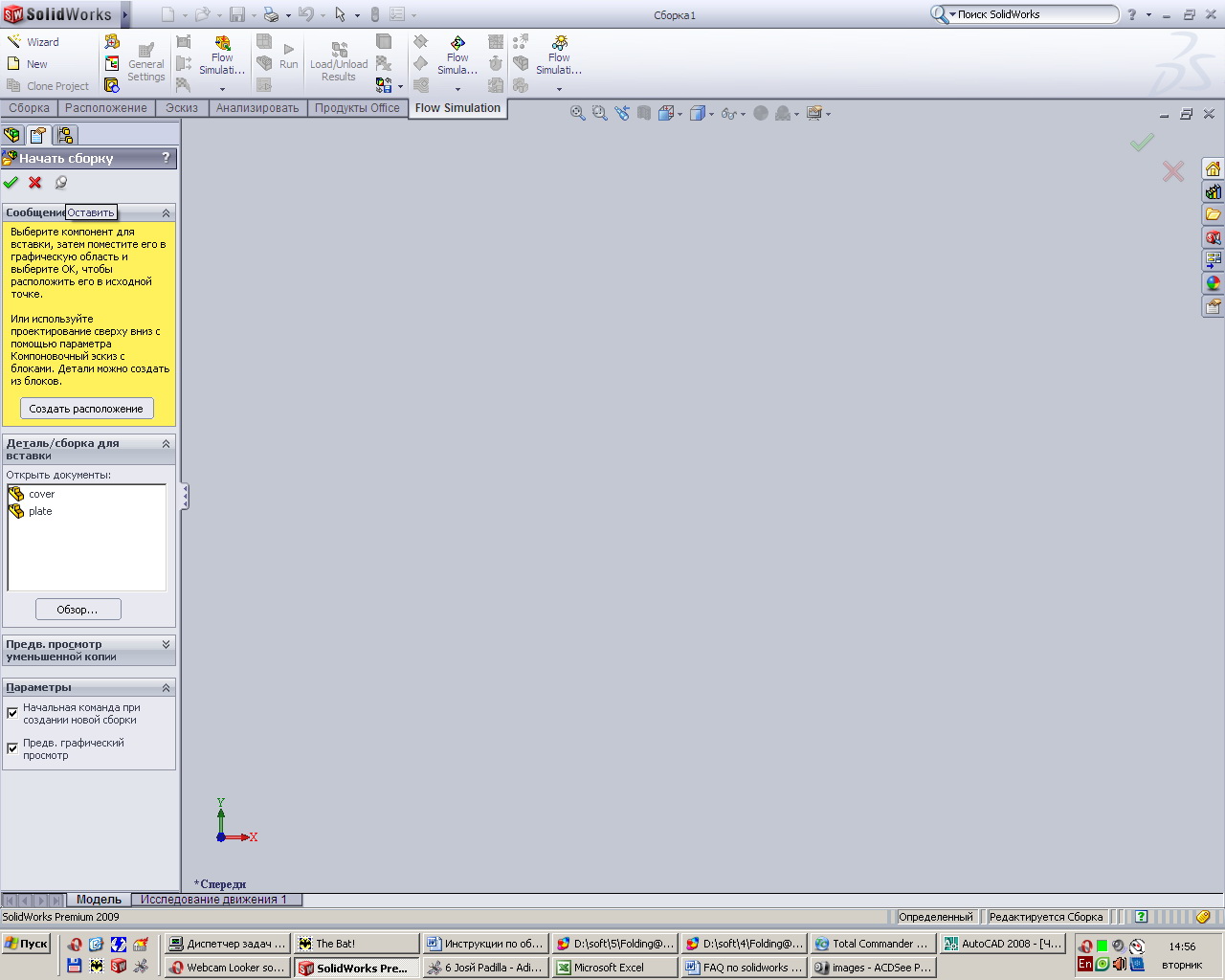

В открывшемся диалоге "начать сборку" нажмите на иконку с силовой кнопкой, зафиксировав диалог.
Поочередно добавьте все три детали на рабочее пространство и закройте далог вставки деталей.
13. Мои детали повёрнуты под углом друг к другу. Что делать?
Если детали создавались на разных плоскостях, то их положение в пространстве будет отличаться. Сейчас это неважно, так как привязка всё исправит.
14. Как совместить детали?
Нажмите кнопку со скрепкой "Условия сопряжения".
В примере с водоблоком.
Укажите первой поверхностью - поверхность ЦП.
Второй поверхностью выберите поверхность основания водоблока.
SW по умолчанию предложит сопряжение "Совпадение", что и нужно. Принимаем привязку и создаём следующую.
Выбираем две боковые поверхности, но, вместо привязки "Совпадение", выбираем "расстояние" и указываем 12.5 мм.
Аналогично привязываем вторую сторону ЦП и основания водоблока.
Аналогично сопрягаем плоскость крышки водоблока с плоскостью основания.
15. Я не могу выбрать нужный мне элемент детали для привязки.
Щелкните на нужном элементе правой кнопкой мыши и выберите в списке пункт "выбрать другой".
Из списка выберите нужный Вам элемент. При выборе он будет подсвечиваться, так что не ошибётесь.
Поздравляю! Первый водоблок собран и готов к проведению исследований его эффективности.
