Аналоговый тракт X-Fi Elite Pro в картинках и цифрах

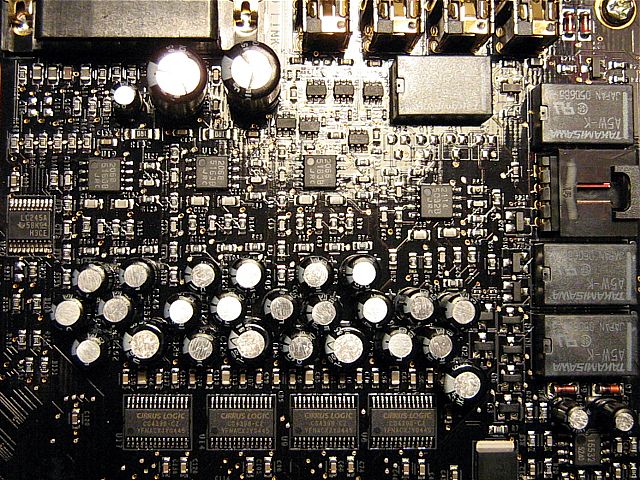

<b>PCI-плата SB0550</b><br/> <br/> Весь выход и входные реле:<br/> <img src="//st.overclockers.ru/legacy/v1/128568.jpg" vspace="3" /><br/> Используемые компоненты:<br/> ЦАП (цифро-аналоговый преобразователь) — CS4398 (стерео, 24 бита/192 кГц, динамический диапазон 120 db, гармонические искажения + шум -107 db) x4<br/> ОУ (операционный усилитель) фронтальных каналов — NJM2114 (полоса усиления 15 МГц, скорость нарастания 15 В/мкс, гармонические искажения 0.0005%, выходной ток 60 mA) x1<br/> ОУ остальных каналов — NJM2068 (полоса усиления 27 МГц, скорость нарастания 6 В/мкс, гармонические искажения 0.001%) x3<br/> <br/> Вход:<br/> <img src="//st.overclockers.ru/legacy/v1/128569.jpg" vspace="3" /><br/> Используемые компоненты:<br/> АЦП (аналогово-цифровой преобразователь) — AK5394 (стерео, 24 бита/192 кГц, динамический диапазон 123 db, гармонические искажения + шум -110 db) x1<br/> ОУ фильтра и преобразования — 5532 (полоса усиления 10 МГц, скорость нарастания 8 В/мкс, гармонические искажения 0.0005%) x3<br/> <br/> <b>Внешний блок SB0510</b><br/> <br/> Выход для наушников:<br/> <img src="//st.overclockers.ru/legacy/v1/128570.jpg" vspace="3" /><br/> Используемые компоненты:<br/> Приемник цифрового сигнала — CS8415 (24 бита/96 кГц) x1<br/> ЦАП — CS4392 (стерео, 24 бита/192 кГц, динамический диапазон 114 db, гармонические искажения + шум -100 db) x1<br/> ОУ — NJM4556 (полоса усиления 8 МГц, скорость нарастания 3 В/мкс, гармонические искажения 0.0008%, выходной ток 70 mA) x1<br/> <br/> Совмещенные линейный вход и вход для гитары:<br/> <img src="//st.overclockers.ru/legacy/v1/128571.jpg" vspace="3" /><br/> Используемые компоненты:<br/> АЦП — PCM1804 (стерео, 24 бита/192 кГц, динамический диапазон 112 db, гармонические искажения + шум -102 db) x1<br/> ОУ фильтра и преобразования — M33078 (полоса усиления 16 МГц, скорость нарастания 7 В/мкс, гармонические искажения 0.002%) x3<br/> ОУ буфера — NJM4558 (полоса усиления 3 МГц, скорость нарастания 1 В/мкс, гармонические искажения 0.008%, входное сопротивление 5 МОм) x1<br/> <br/> Совмещенные линейный вход и вход для микрофона:<br/> <img src="//st.overclockers.ru/legacy/v1/128572.jpg" vspace="3" /><br/> Используемые компоненты:<br/> АЦП — PCM1804 x1<br/> ОУ фильтра и преобразования — M33078 x3<br/> ОУ буфера — M33078 x1<br/> <br/> Регуляторы уровней усиления микрофонного и гитарного входов и переключатели в режим линейных входов:<br/> <img src="//st.overclockers.ru/legacy/v1/128573.jpg" vspace="3" /><br/> Используемые компоненты:<br/> ОУ — M33078 x2<br/> Мультиплексер/демультиплексер — HCT4053M (виден на предыдущем фото) x1<br/> <br/> Совмещенные линейный вход и фонкорректор:<br/> <img src="//st.overclockers.ru/legacy/v1/128574.jpg" vspace="3" /><br/> Используемые компоненты:<br/> АЦП — PCM1804 (не изображен на фото, схема расположения полностью аналогична двум линейным входам выше) x1<br/> ОУ фильтра и преобразования — M33078 (не изображен на фото, схема расположения полностью аналогична двум линейным входам выше) x3<br/> ОУ буфера дополнительного входа — NJM4558 x1<br/> ОУ фильтра фонкорректора — NJM4580 (полоса усиления 15 МГц, скорость нарастания 5 В/мкс, гармонические искажения 0.0005%) x1<br/> ОУ входа фонкорректора — NJM2082 (полоса усиления 5 МГц, скорость нарастания 20 В/мкс, гармонические искажения 0.0005%, входное сопротивление 1 ТОм) x1<br/> <br/> <b>Измерения RightMark Audio Analyzer</b><br/> <br/> <a href="http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=30995&amp;filename=X-Fi_Elite_Pro_output.mht" target="_blank" rel="nofollow" >Параметры аналоговых выходов</a><br/> <br/> <a href="http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=30996&amp;filename=X-Fi_Elite_Pro_input.mht" target="_blank" rel="nofollow" >Параметры аналоговых входов</a><br/> <br/> Во второй отчет не включен тест линейного входа на карте, т.к. в первом отчете уже присутствуют результаты теста «линейный выход 1 (фронт) &gt; линейный вход на карте». Максимальное усиление гитарного входа — 24db, микрофонного — 48db.
