Обзор и тестирование видеокарты MSI GeForce RTX 2070 Super Gaming X

Оглавление

Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей GeForce RTX 2070 и GeForce RTX 2070 Super.

реклама

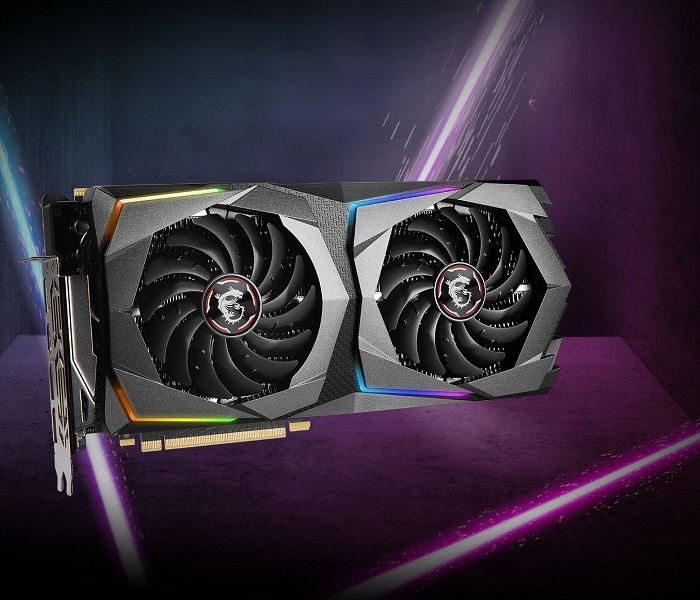

В сегменте видеокарт компания MSI ассоциируется у пользователей в первую очередь с линейкой Gaming, популярной благодаря интересному дизайну и отличным характеристикам. Тем интереснее было видеть, что производитель оставил анонс новой модели семейства Super Gaming напоследок: после трехвентиляторного решения Gaming X Trio и более бюджетной версии Ventus. Однако отказываться от наиболее узнаваемой модели было бы глупо, и разработчики лагеря «Красный дракон» прекрасно это понимали.

450x450  69 KB. Big one: 2560x1261  410 KB

MSI GeForce RTX 2070 Super Gaming X это очередной представитель серии Gaming X. Почему очередной? Производитель не стал придумывать велосипед, вероятно отложив задумки для будущих анонсов (например, GeForce RTX 3000), и взял наработки, легким движением руки обновив модельный ряд RTX 2070 Gaming. Получилось так же отлично, как и раньше…

В любом случае, встречаем: MSI GeForce RTX 2070 Super Gaming X – старый грим, новая производительность.

Обзор MSI GeForce RTX 2070 Super Gaming X

реклама

Полное название: MSI GeForce RTX 2070 Super Gaming X; код производителя: RTX 2070 Super Gaming X.

Технические характеристики

НаименованиеGeForce RTX 2070 Super Gaming XGeForce RTX 2070 SUPER
ПроизводительMSINVIDIA
Графический процессорTU104TU104
Частота ядра, МГц16051605
Частота ядра (Turbo), МГц18001770
Заводской разгон ядра, МГц30-
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГц--
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт88
Шина памяти, бит256256
Разъемы интерфейсов3 x DP, HDMIDP, HDMI, DVI
Питание, разъемы Pin8 + 68 + 6
Количество вентиляторов/диаметр, мм2 х 952 х 90
Конфигурация подсистемы питания (vGPU+vMem), фаз8 + 28 + 2
Power Limit (штат/макс), Ватт215 / 240175 / 175
Формат СО2.5 слота2 слота
Размеры видеокарты, мм297 х 143267 х 112

Внешний вид и размеры

Модель GeForce RTX 2070 Super Gaming X принадлежит к фирменной линейке графических ускорителей MSI Gaming и соответствует канонам производителя. Однако разработчики переработали основные характеристики систем охлаждения, сняв ограничение на «двухслотовый формат», существующий неофициально. Теперь в игру вступают мощь и эффективность в полной мере.

450x229  38 KB. Big one: 1500x764  288 KB

Черно-красный стиль давненько сменился на темные градации серого с агрессивными выступами, подчеркнутые парой 100 мм вентиляторов Torx третьего поколения.

450x246  45 KB. Big one: 1500x820  369 KB

Тыльную сторону MSI GeForce RTX 2070 Super Gaming X прикрывает металлическая броня с гербом MSI. Гарантийная пломба отпугивает новичков от разбора.

450x234  32 KB. Big one: 1500x781  301 KB

В длину графический ускоритель достигает 297 мм, в ширину – 143 мм. В ПК он перекрывает 2.5 слота расширения, а весит «сие чудо» более 1.3 кг! Монолитный брусок алюминия и пластика.

450x123  25 KB. Big one: 1500x410  188 KB

MSI GeForce RTX 2070 Super Gaming X питается двумя коннекторами «8+6» pin, что обеспечивает определенный запас. Энергопотребление модели ограничено на уровне BIOS на отметке 240 Вт.

Маловато, но для достижения 2 ГГц «из коробки» по графическому ядру вполне хватает. Надеемся, что производитель предоставит разблокированную версию BIOS.

450x216  42 KB. Big one: 1500x719  317 KB

реклама



На интерфейсной панели располагаются следующие видеовыходы:
  • Три DisplayPort 1.4;
  • Один HDMI 2.0b.

450x236  40 KB. Big one: 1500x788  298 KB

Система охлаждения

Видеокарта GeForce RTX 2070 Super Gaming X оснащена фирменной системой охлаждения Twin Frozr VII, являющейся одним из топовых решений компании MSI.

450x323  62 KB. Big one: 1500x1078  471 KB

реклама

Охладитель представляет собой двухсекционный радиатор, набранный множеством алюминиевых ребер. Они пронизаны медными тепловыми трубками, общее число которых доведено до шести. Пять из них набраны шестимиллиметровыми трубками, одна – 10 мм.

450x217  55 KB. Big one: 1500x722  483 KB

В основании радиатора располагается медная никелированная пластина, отполированная до зеркального блеска. Общая оценка – хорошо, но не идеально.

450x222  58 KB. Big one: 1500x741  407 KB

За охлаждение силовой зоны отвечает отдельная пластина, напаянная на множество ребер второй секции кулера, что повышает общую эффективность отвода тепла. Она накрывает не только мосфеты и драйверы, но и дроссели с ШИМ-контроллером.

реклама

450x212  44 KB. Big one: 1500x708  330 KB

Декоративная часть представлена пластиковым кожухом с двумя зонами подсветки – логотипа MSI Twin Frozr с драконом и основных полос вдоль вентиляторов.

450x230  29 KB. Big one: 1500x765  208 KB

MSI GeForce RTX 2070 Super Gaming X охлаждается парой вентиляторов с диаметром крыльчатки 95 мм. Это фирменные вентиляторы Torx 3.0, которые показывают хорошую эффективность.

450x220  37 KB. Big one: 1500x732  287 KB

реклама

Вертушки изготовлены компанией Power Logic, модель PLD10010B12HH очень популярна у производителей видеокарт. Скорость вращения ограничена и находится в диапазоне 0 – 2700 об/мин.

450x232  38 KB. Big one: 1500x774  257 KB

Основной кулер MSI GeForce RTX 2070 Super Gaming X раскрывает не все возможности. На печатной плате располагается отдельная пластина, накрывающая микросхемы видеопамяти и по совместительству выступающая в роли ребра жесткости.

450x238  47 KB. Big one: 1500x794  320 KB

Уровень прижима и отпечатки на термопрокладках отличные.

реклама

450x232  25 KB. Big one: 1500x773  170 KB

Завершает общую картину системы охлаждения толстый «бэкплейт», который контактирует с обратной стороны PCB с зонами GPU и микросхем памяти.

450x219  32 KB. Big one: 1500x731  242 KB

Печатная плата

Сама видеокарта MSI GeForce RTX 2070 Super Gaming X построена на оригинальной печатной плате черного цвета модели GeForce RTX 2070 Gaming Z. Однако версия «Super» получила поддержку технологии NVLink, поэтому разработчики разместили соответствующий коннектор на PCB у панели видеовыходов, а версия текстолита получила индекс «2.1».

реклама

450x235  51 KB. Big one: 2000x1045  697 KB

Сердцем героя обзора стал графический процессор TU104-410A-A1 – улучшенный GPU видеокарты GeForce RTX 2080 с лучшим разгонным потенциалом.

Данный GPU произведен по 12 нм техпроцессу на 19-й неделе 2019 года и включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

300x299  54 KB. Big one: 1000x998  373 KB

Усиленная подсистема питания насчитывает десять фаз: восемь отведены на графический процессор, две – на видеопамять. За управление питанием отвечают ШИМ-контроллеры uP9512R и uP1666Q производства ON Semiconductor.

реклама

450x129  43 KB. Big one: 2000x575  578 KB

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9JA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).

Комплектация

Видеокарта MSI GeForce RTX 2070 Super Gaming X поставляется в большой картонной упаковке с яркой полиграфией и изображением графического ускорителя во всей красе.

На обратной стороне производитель приводит основные достоинства новинки, среди которых фирменная система охлаждения Twin Frozr 7, вентиляторы Torx 3.0, подсветка Mystic Light.

450x327  59 KB. Big one: 1500x1091  406 KB

Количество аксессуаров выросло до семи штук, но в большей мере они носят бумажный характер:

  • Комикс с драконом Lucky;
  • Благодарственная брошюра;
  • Фирменный буклет;
  • Буклет с продукцией;
  • Руководство пользователя;
  • Два картонных подстаканника;
  • Металлическая подпорка «True Gaming».

450x347  65 KB. Big one: 1500x1157  434 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: NVIDIA GeForce 431.60;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест MSI GeForce RTX 2070 Super Gaming X

Стандартные частоты

Заводской разгон видеокарты MSI не впечатляет: всего лишь 30 МГц к базовому значению. Однако повышенные по сравнению с «референсом» лимиты потребления и производительная система охлаждения позволяют достигать иных значений в турбо-бусте.

Вентиляторы в простое выключаются благодаря поддержке технологии «Zero Frozr». Получаем следующие показатели:

  • 42°C и 0 об/мин при работе с документами MS Office;
  • 45°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

450x309  123 KB. Big one: 786x541  73 KB

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2070 Super Gaming X. Показатель уровня ее TDP равен 215 Вт с возможностью увеличения до 240 Вт.

450x306  64 KB. Big one: 793x541  41 KB

Игровая нагрузка эмулировалась тестом устойчивости 3DMark Fire Strike Extreme с 20 прогонами, где модель MSI показала себя во всей красе. Новинка бустит до 1980 МГц и без труда удерживает значение 1935 МГц по истечении всего теста.

Вентиляторы лениво раскручиваются до 1200-1300 об/мин: разработчики явно делали акцент на уровень шума. Температуры тоже в полном порядке: 69°C по GPU, зона VRM прогревается до 72°C. Модель практически бесшумна.

450x222  148 KB. Big one: 2010x992  1167 KB

Тест устойчивости завершается с оценкой 98.2%.

450x227  178 KB. Big one: 1316x664  1097 KB

Потенциал у системы охлаждения есть, да еще какой! Остудить пыл графического процессора TU104-410 до 56°C оказалось плевым делом, как и силовую часть до 59°C.

450x222  150 KB. Big one: 2014x998  1164 KB

Идеальные условия для MSI GeForce RTX 2070 Super Gaming X существуют: фиксируем тактовую частоту на отметке 1965 МГц, напряжение – при 900 мВ, вентиляторы при 1470 об/мин или 55%. Температуры GPU и VRM едва пройдут отметки 58°C по обоим параметрам.

450x203  115 KB. Big one: 2160x976  966 KB

Разгон MSI GeForce RTX 2070 Super Gaming X

Покорить 2135 МГц новинка MSI смогла без проблем, но по мере нагрева понижается показатель турбо-буста. В итоге довольствуемся стабильными 2085 МГц в любых проектах, что тоже очень хорошо! Видеопамять берет 2000 МГц.

450x202  140 KB. Big one: 2156x968  1291 KB

Оверклокинг добавляет 6-8% производительности к результатам MSI GeForce RTX 2070 Super Gaming X «из коробки».

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  96 KB. Big one: 1630x602  109 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Что касается игровой производительности GeForce RTX 2070 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

MSI GeForce RTX 2070 Super Gaming X сочетает лучшие стороны графических ускорителей MSI последних лет и демонстрирует отменную производительность, высокую эффективность системы охлаждения и низкий уровень шума. Можно сказать, эталон правильной видеокарты. Неужели замечаний нет совсем?

На самом деле, расплачиваться приходится рублем и габаритами модели, которая стала толще и шире. И если первое может напрячь, то второе – едва ли. С размерами видеокарт последних поколений так всегда: обещают энергоэффективность на новых техпроцессах, получаем большие радиаторы. В итоге новинка MSI вышла солидной и тяжелой, задумываться придется лишь при установке двух ускорителей, но стоит ли оно того?

С лирикой покончено, теперь вердикт. Модель MSI GeForce RTX 2070 Super Gaming X оказалась поистине отличной видеокартой, которую можно смело рекомендовать к приобретению. У нее сложно найти хотя бы несущественные недостатки. Альтернатива? Она есть всегда, и мы ждем в лаборатории ответный удар конкурентов.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2070 Super Gaming X.
  • А также лично donnerjack за помощь в подготовке материала.
