Обзор и тест видеокарты MSI GeForce RTX 2070 Super Ventus OC: насколько Super?

Оглавление

Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей GeForce RTX 2070 и GeForce RTX 2070 Super.





Появление графических ускорителей с приставкой «Super» не было откровением для партнеров-производителей компании NVIDIA, однако заставило разработчиков в массовом порядке переводить производственные мощности на новые рельсы. Стараясь избежать лишних финансовых потерь, многие инженеры поступили самым проверенным способом: модифицировали имеющиеся видеокарты и выпустили их в новой упаковке. Порой изменения носили лишь косвенный характер.

Такая судьба коснулась и модели MSI GeForce RTX 2070 Super Ventus OC, ставшей для компании MSI испытательным полигоном. Новинку сопровождает злой рок с момента ее создания, предысторию которого я постараюсь рассказать по мере повествования. Непосредственно видеокарта ничем примечательным не выделяется: система охлаждения MSI Ventus, нейтральные тона и сбалансированные характеристики.

Но, как и у любого героя, у MSI GeForce RTX 2070 Super Ventus OC есть свои потаенные секреты. Стоит отметить, что видеокарта на тестирование предоставлена нашим партнером – компанией Регард.

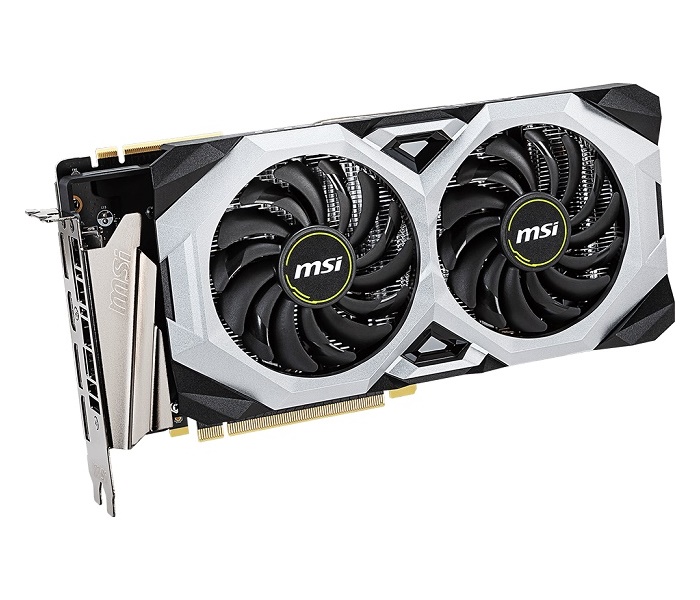

MSI GeForce RTX 2070 Super Ventus OC

Полное название: MSI GeForce RTX 2070 Super Ventus OC; код производителя: GEFORCE RTX 2070 Super VENTUS OC.





Технические характеристики

750x419  117 KB. Big one: 843x472  33 KB

Внешний вид и размеры

MSI GeForce RTX 2070 Super Ventus OC принадлежит к основной линейке графических ускорителей семейства Ventus, занимающую нижнюю строчку в иерархии компании MSI. Данная серия является альтернативой референсным решениям NVIDIA и предлагает сбалансированные характеристики с необходимыми возможностями: ничего лишнего.

450x296  31 KB. Big one: 1500x987  200 KB





Непосредственно MSI GeForce RTX 2070 Super Ventus OC может похвастаться системой охлаждения младшей модели GeForce RTX 2070 Ventus, установленную на удлиненную печатную плату. Чтобы замаскировать разницу габаритов задняя панель получила удлиненную планку с наименованием производителя.

450x241  33 KB. Big one: 1500x802  222 KB

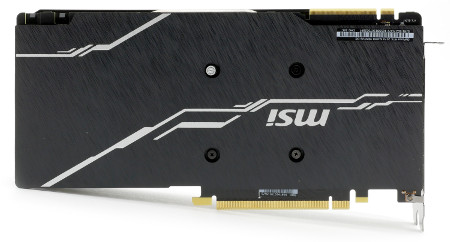

Модель может похвастаться наличием бэкплейта, защищающим текстолит от прогибания под весом кулера. Но в остальном он носит бутафорный характер: во-первых, пластина пластмассовая, во-вторых, точек крепления минимум.

450x242  25 KB. Big one: 1500x805  235 KB

Дополнительное питание реализовано с помощью двух коннекторов по схеме «8+6»-pin, разведенных на краю платы. Другие интересные возможности и фишки отсутствуют.





450x251  24 KB. Big one: 1500x835  161 KB

Задняя интерфейсная панель раскрашена в матовый черный цвет и несет на борту следующие порты:

  • Один DisplayPort 1.4;
  • Один HDMI 2.0b;
  • Один DVI-D.

450x234  24 KB. Big one: 1500x781  158 KB

Разработчики постарались сделать MSI GeForce RTX 2070 Super Ventus OC относительно компактной, что им успешно удалось. Новинка занимет ровно два слота расширения, а длина не превышает 257 мм, что короче референсной версии.

Кулер представляет собой односекционный радиатор с прямым контактом и четырьмя тепловыми трубками 6 мм.







450x98  13 KB. Big one: 1500x328  90 KB

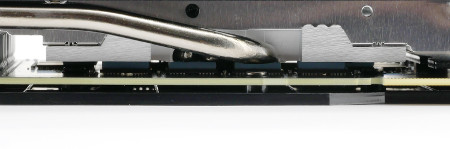

Основание радиатора накрывает восемь микросхем памяти, где полноценное покрытие получили шесть чипов, а два (на фотографии слева) получили лишь частичный контакт.

450x149  19 KB. Big one: 1500x495  146 KB

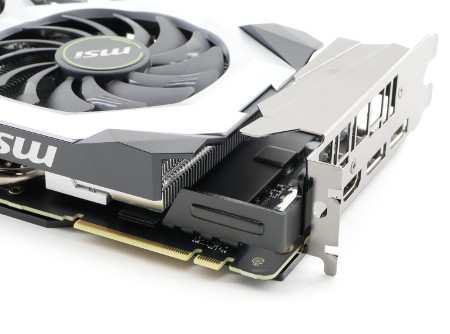

Помимо бэкплейта у видеокарты MSI GeForce RTX 2070 Super Ventus OC имеется ребро жесткости.

450x334  33 KB. Big one: 1500x1114  210 KB



Однако при взгляде сбоку открывается печальная картина: оно не заходит дальше слота NVLink илишь частично укрепляет конструкцию.

450x183  21 KB. Big one: 1500x611  154 KB

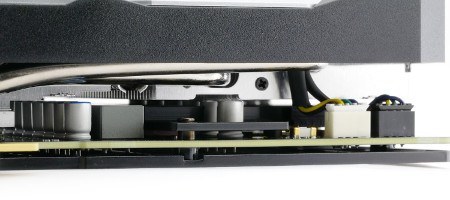

Подсистема питания получила отдельный низкопрофильный радиатор как у модели MSI GeForce RTX 2070 Ventus.

450x200  27 KB. Big one: 1500x668  234 KB

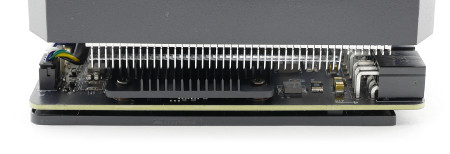

Данный радиатор максимально увеличен по площади и старается хоть как-то быть эффективным и полезным.



450x154  18 KB. Big one: 1500x512  141 KB

В наименовании продукта порой зашифрованы некоторые аспекты: суффикс «OC» информирует о заводском разгоне, 8G – объеме памяти, ITX – габариты, и т.п.

Однако иногда в названии модели промелькают обозначения модификации и версии, скрытые под литерами «2.0», «v2», «ver2.0», «R2.0» и так далее. Страшно представить, что скрывается под v4 или R5.0. Хотя порой изменения носят и обратный характер: был недостаток, «по-тихому» в новой модели его устранили и выпустили материнскую плату с обозначением ver .0.

Я долго разбирался и искал печатную плату, на которой базируется видеокарта MSI GeForce RTX 2070 Super Ventus OC, и мои поиски привели к другой не менее интересной модели MSI GeForce RTX 2080 Ventus v2. Сам код «v2» информирует о некоторых «оптимизациях», который произвел производитель для «улучшения» продукта. Точно сказать, что улучшили, а где сэкономили, мне не позволяет запрет снимать кулер и повреждать гарантийную пломбу: как еще получить такую модель, если производитель побоится раскрывать все карты, если только как не из магазина.

Могу лишь отметить, что печатная плата стала компактнее, подсистема питания лишилась 2 фаз и насчитывает теперь только восемь фаз (6+2, GPU/Mem), но задействованы фирменные дроссели Military Class как у видеокарты Gaming X.



Упаковка и комплектация

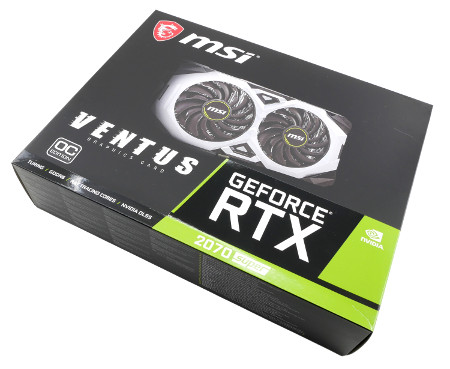

MSI GeForce RTX 2070 Super Ventus OC поставляется в бумажной упаковке с изображением видеокарты. Отличительные черты отсутствуют, производитель лишь робко сообщает о заводском разгоне на +15 МГц.

450x369  37 KB. Big one: 1500x1229  243 KB

Внутри скрывается коробка из прочного картона и конверт с комплектацией: диск с драйверами и мануал по установке.

Тестовый стенд



Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 431.60;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.



Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Видеокарта MSI GeForce RTX 2070 Super Ventus OC, несмотря на свое название и приставку «ОС» в названии, получила заводской разгон лишь 15 МГц.

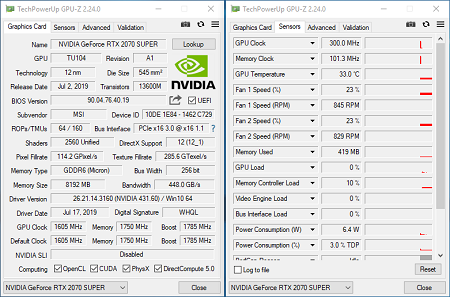

В простое оба вентилятора вращаются с минимальной скоростью 800-850 об/мин и перевести их в режим Fan Stop утилитой MSI Afterburner не получится. Были получены следующие результаты:

  • 33°C и 830 об/мин при работе с документами MS Office;
  • 33°C и 850 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  121 KB. Big one: 781x516  75 KB

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2070 Super Ventus OC. Показатель ее уровня TDP равен 215 Вт с возможности увеличения до 240 Вт.

450x297  65 KB. Big one: 781x516  43 KB

Поначалу видеокарта MSI GeForce RTX 2070 Super Ventus OC ведет себя смиренно и можно сказать рационально, но затем по мере роста температуры нарастают и обороты вентиляторов, которые получили раздельные инструкции, и вертушка над подсистемой питания VRM функционирует агрессивнее.

Температуры MSI GeForce RTX 2070 Super Ventus OC стабилизировались при скорости 2300 об/мин для графического процессора и 2600 об/мин для подсистемы питания, продемонстрировав 75°C и 79°C соответственно. Несмотря на замеры шумомера уровня 44-45 дБА, по ощущениям назвать видеокарту очень громкой или просто громкой получается с натяжкой: новинка выделяется на фоне работающего ПК, слышен характерный шелест потока через алюминиевые ребра, но завывания лопастей крыльчатки отсутствуют.

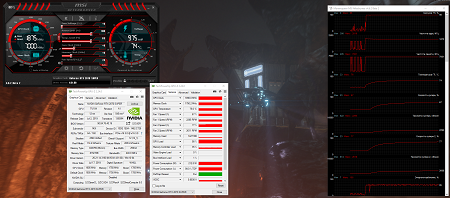

Новинка бустит до 2010 МГц, но будем откровенны, что средняя частота составит 1875-1890 МГц.

450x198  137 KB. Big one: 2226x982  1390 KB

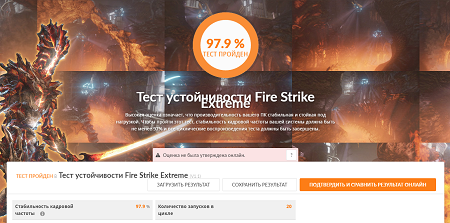

Тест устойчивости 3DMark Fire Strike Extreme с 20 прогонами удалось завершить успешно с оценкой 97,9%.

450x223  179 KB. Big one: 1356x672  1167 KB

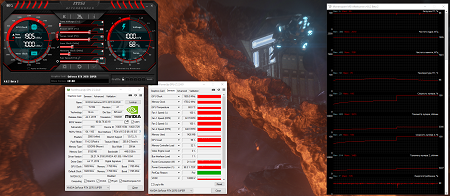

Определенный запас эффективности у системы охлаждения имеется, но похвастаться впечатляющими результатами не получится: температуры опускаются на 8-10°C.

450x196  143 KB. Big one: 2218x970  1599 KB

Разгон MSI GeForce RTX 2070 Super Ventus OC

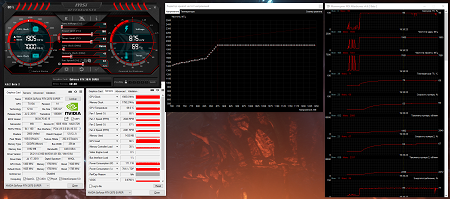

Система охлаждения MSI GeForce RTX 2070 Super Ventus OC раскручивается до 2300/2600 об/мин, едва справляясь с температурами, поэтому от разгона приходится отказаться.

450x199  116 KB. Big one: 2188x970  959 KB

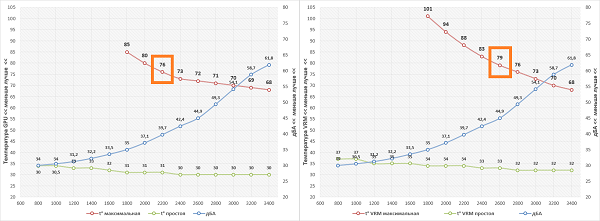

А вот даунвольтинг новинке, наоборот, не помешает. В конечном итоге при 875 мВ пришлось фиксировать и обороты на отметках 2050/2300 об/мин, делая видеокарту максимально сбалансированной. Нагрев GPU и VRM составил 69°C и 70°C соответственно.

600x221  95 KB. Big one: 1630x602  118 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Что касается игровой производительности GeForce RTX 2070 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

При визуальном осмотре MSI GeForce RTX 2070 Super Ventus OC сложилось впечатление, что передо мной витринный образец, инженерный сэмпл или одна из промежуточных версий видеокарты, которая случайном образом попала на рынок.

Однако по мере изучения новинки выяснилось, что разработчики максимально возможно настроили BIOS для данной модели и тем самым уделили ей должное внимание, хотя бы на завершающем этапе разработки. Вот что бывает, когда эффективные маркетологи выдвигают требования, которые потом расхлебывать отделу инженеров, причем задача совместить кулер среднего класса с горячей видеокартой встречается сплошь и рядом.

Однако ругать MSI GeForce RTX 2070 Super Ventus OC не хочется. Новинка звезд с неба не хватает, старается выглядеть достойно и держать марку. У данной версии есть недостатки, но ее можно рассмотреть в виде базового графического ускорителя в закрытом ПК без дальнейшего разгона. А если не хотите балансировать на грани возможного, следует обратиться к другому продукту.

Александр Андерсон


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту MSI GeForce RTX 2070 Super Ventus OC.
  • А также лично donnerjack за помощь в подготовке материала.
