Обзор материнской платы MSI B450 Tomahawk MAX

Оглавление

Вступление

Одно дело Tomahawk, другое – Tomahawk MAX. Что вкладывает в это слово MSI – мне неизвестно, очевидно, максимальные возможности или разгон? Встречаем MSI B450 Tomahawk MAX – «Готова доминировать» (с).

реклама

Несомненно, интерес к чипсету AMD B450 достаточно высок из-за низкой стоимости материнских плат и поддержки всего ассортимента современных процессоров AMD. И я полностью разделяю такую позицию. Ведь зачем платить много, если есть возможность что-то сделать бюджетно и добротно. Пусть мы потеряем часть возможностей по количеству портов, слотов, USB, M.2, поддержку PCIe 4 версии, но в целом благодаря экономии сможем купить процессор, стоящий на одну ступень выше. И тем самым перекроем все недостатки чипсета B450.

500x334  50 KB. Big one: 2500x1668  774 KB

Готовы на компромиссы? Тогда рассмотрим MSI B450 Tomahawk MAX подробнее.

Технические характеристики

500x602  95 KB. Big one: 2500x3009  2628 KB

реклама

Модель MSI B450 Tomahawk MAX
Чипсет AMD B450
Процессор AMD Ryzen (1, 2 и 3 поколение)/ Ryzen c Vega Graphics
Оперативная память 4 слота DDR4, от 2133 до 3466+ МГц
Линии PCIe 1 x PCIe 3.0 (16x/8x);
3 x PCIe 2.0 (1x);
1 x PCIe 2.0 (4x/2x)
Видеовыходы HDMI (1.4), DVI-D
Мультиграфические конфигурации AMD CrossFire 2x
Накопители 1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
6 x SATA 6G
Сеть Realtek 8111H (1 Гбит/с)
Аудио Realtek ALC892 Codec
USB 6 x USB 2.0;
2 x USB 3.0;
5 x USB 3.1 Type A;
1 x USB 3.1 Type C
Форм-фактор ATX.

На плате распаян один физический 16х слот, к нему и подходят линии PCIe от процессора. Для единственного PCIe M.2 разъема линии получаются от все того же процессора. И они в свою очередь являются двумя портами SATA. Это накладывает некоторые условия работы М.2 и SATA (5 и 6). Если в М.2 находится любое устройство, то 5 и 6 порт SATA автоматически отключаются.

500x693  45 KB. Big one: 982x1361  117 KB

Оставшиеся слоты PCIe напрямую подключены к чипсету B450 и имеют довольно интересную схему работы: 2,3 и 5 слот постоянно функционируют в режиме 1х, а 4 в зависимости от ситуации может работать как 2х или 4х, но 4х задействуется только при отсутствии устройств в 2 и 3 слотах.

500x266  28 KB. Big one: 2500x1330  319 KB

Разница между MAX и не MAX версией платы от MSI по всем параметрам не находится, возможно MSI просто решила выделить доступные материнские платы в категорию MAX и сделать ребрендинг.

Комплект поставки

500x323  41 KB. Big one: 2500x1614  550 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция и краткое руководство по установке;
  • Брошюра с обещанием вознаградить вас призом после написания обзора =);
  • Наклейка MSI;
  • Набор винтов для М.2;
  • Заглушка задней панели;
  • 2 кабеля SATA;

Дизайн PCB

500x577  100 KB. Big one: 2500x2885  2808 KB

Это типичная разводка печатной платы на чипсете B450 бюджетной категории. Все процессорные линии идут всего в один PCIe слот и в М.2 разъем. Остальные подключены к мосту.

500x334  47 KB. Big one: 2500x1668  925 KB

Даже в средне-доступном сегменте MSI усилила слот PCIe. Ранее обсуждаемое мое замечание о расположении М.2 над видеокартой требует немного пояснений. М.2 слот отлично охлаждается под PCIe вентиляторами видеокарты, но при наличии нормального радиатора. Над PCIe в безвоздушном охлаждении процессора, скажем с СВО, температура будет выше. В любом случае эта разница минимальна, и расположение М.2 сугубо персонализировано: кому-то сверху будет ОК, кому-то снизу.

500x334  34 KB. Big one: 2500x1668  484 KB

реклама



На плате отсутствует POST индикация и кнопки включения, а также Reset, это объясняется ценовой политикой платы. Но взамен POST дисплея MSI установила облегченный аналог в виде диагностических светодиодов. Они помогают быстро оценить проблему при старте системы. Еще одна деталь постоянно меня радующая – это защелки на DIMM с двух сторон. В таком виде вставлять планки гораздо удобнее и меньше требуется усилий.

Система питания

500x533  93 KB. Big one: 2500x2664  2032 KB

MSI использовала конфигурацию 4+2 фазы для процессоров. Однако само подключение требует пояснений из-за своеобразной схемы. Теоретически плата ориентирована на массу поколений процессоров AMD. Исходя из визуальной картинки я бы не рекомендовал ее разгона старших CPU на ядре Zen 2, по крайней мере без принудительного охлаждения VRM. Еще одно пояснение я дам температуре VRM в сторонних утилитах и BIOS этой платы – это температура шим-контроллера, а не самих ключей.

500x512  59 KB

реклама

В качестве шим-контроллера установлена микросхема Richtek RT8894A. Этот двухканальный контроллер управляет до 6 фаз питания. В нашем случае часть фаз подключены через внешний драйвер, а часть к шим-контроллеру напрямую. Его характеристики: 4(3)+2(0), где в скобках указано количество встроенных MOSFET-драйверов.

Дополнительный источник питания для Vsoc использует 2 фазы и 2 MOSFET-драйвера с надписью 4P=58 и еще 1 фаза CPU использует схожее подключение. Знающие люди сразу догадаются о способе разведения линий в VRM, так как некоторые шим-контроллеры Richtek наделены интегрированными MOSFET-драйверами.

500x500  40 KB

Для наглядности покажу, каким образом сама компания Richtek рекомендует разводить систему питания при условии коротких дорожек между шим-контроллером и потребителем. Так что перед нами пример экономии пространства на питании непосредственно CORE. Из 4 фаз процессора 1 подключена через внешний драйвер, а три внутренними в Richtek RT8894A.

500x197  36 KB. Big one: 2500x983  713 KB

реклама

500x274  55 KB. Big one: 2500x1368  963 KB

Так как большая часть самых нагруженных фаз стоит вертикально, то и нагрев наибольший стоит ожидать там. Правда в MSI быстро уловили суть происходящего и поставили радиатор, увеличенный по размерам именно на эти фазы.

500x612  44 KB

Еще хотелось бы передать отдельную благодарность инженерному отделу MSI за подробную инструкцию с размерами расстояния между Socket и ближайшим DIMM слотом. Не часто можно найти блок схему материнской платы и столь точные данные для выбора, подходящего куллера.

реклама

500x353  56 KB. Big one: 2500x1764  1136 KB

Система питания оперативной памяти состоит из одной фазы.

Об интересном

RGB подсветка

500x271  35 KB. Big one: 2500x1353  756 KB

реклама

MSI поставила на плату 2 десятка независимо конфигурируемых светодиодов RGB. Настраиваются они в специальной программе. Их можно как объединить в группы, так и задать индивидуальные режимы. Яркость и цвет светодиодов подбирается на ваше усмотрение или вовсе отключаются, но только из программы, в BIOS настройки нет.

500x283  30 KB

Еще на плате поставили 2 разъема для светодиодных лент.

Функция BIOS FLASHBACK+

Отныне на доступных материнских платах MSI стала появляться возможность обновления BIOS без участия процессора, памяти, видеокарты. Для этого необходим только блок питания и материнская плата. Процесс очень простой: предварительно скачиваете BIOS на флешку с файловой системой FAT32, вставляете ее и нажимаете кнопку BIOS FLASHBACK+. Когда процесс начнется, то загорается светодиод и моргает до тех пор, пока обновление не закончится.

реклама

Система охлаждения

500x316  41 KB. Big one: 2500x1579  647 KB

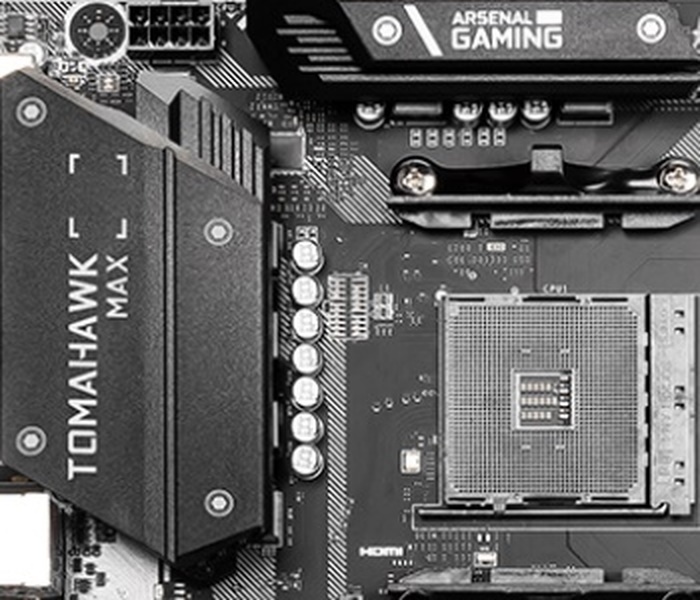

Охлаждение имеет зонирование: большой радиатор охлаждает основные процессорные фазы, маленький радиатор занимается фазами графического ядра. Т.к. шим-контроллер обладает свойствами получать и передавать данные о температуре, то в BIOS и HWmonitor мы можем видеть ее. Увы, на практике будите наблюдать температуру непосредственно шим-контроллера. Конечно, поддерживая спецификацию питания AMD SVI2, шим-контроллер оснащен защитой от перегрева, которая и отрабатывает экстренные ситуации.

500x334  53 KB. Big one: 2500x1668  734 KB

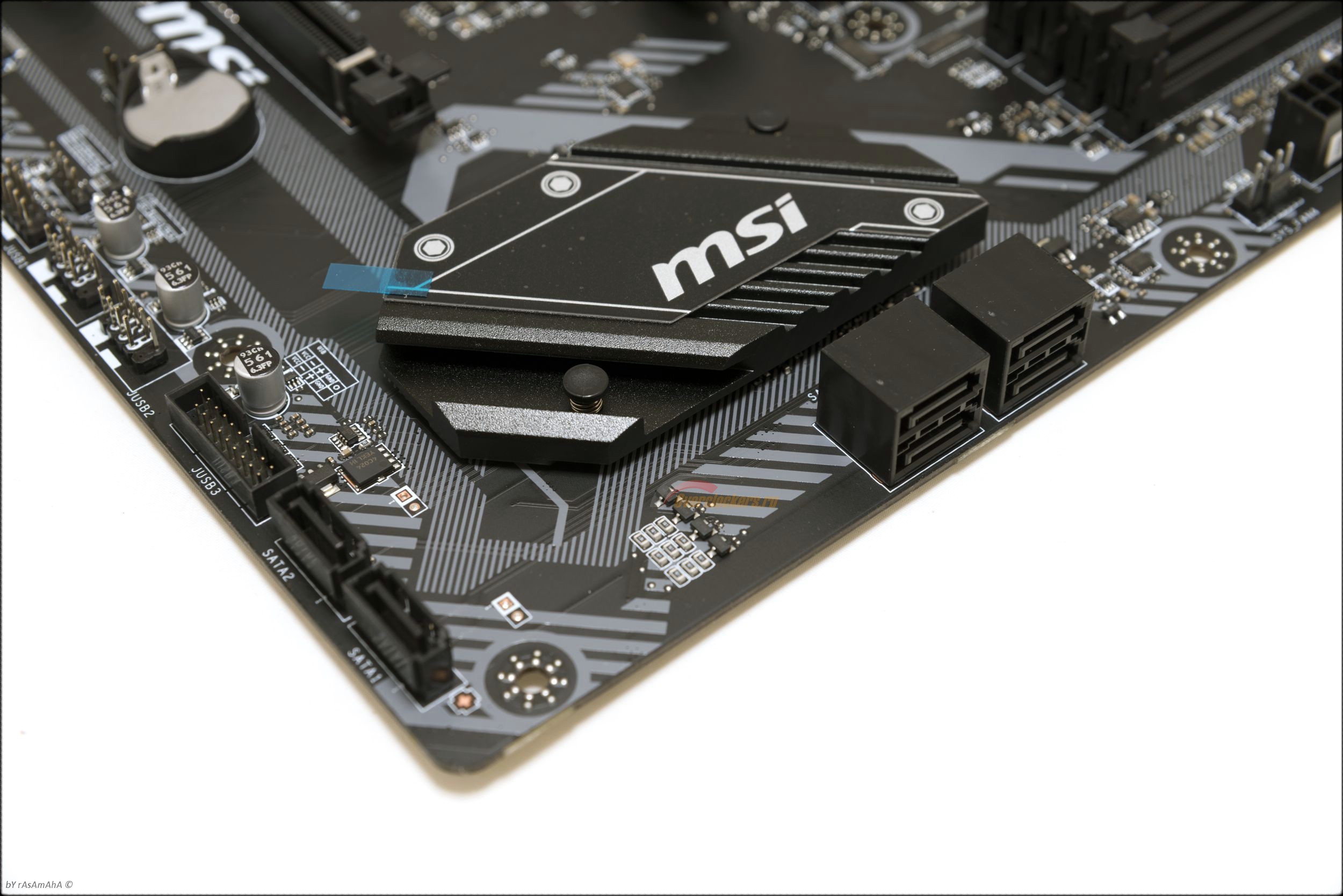

B450 охлаждается собственным радиатором монолитной конфигурации.

реклама

500x429  20 KB. Big one: 2500x2147  604 KB

Тип термоматериала – липкая субстанция, а не терможвачка или термопрокладка. В номинале нагрев PCH невысокий из-за сниженного до 4,8 ватт TDP.

500x429  18 KB. Big one: 2500x1980  528 KB

Силовые цепи поделены на 2 части: вертикальную и горизонтальную. Количество сборок под этими радиаторами не равное и из-за этого нагрев происходит неравномерно.

Тестовый стенд

Тестовая конфигурация

500x392  62 KB. Big one: 2500x1961  1501 KB
  • Материнская плата: MSI B450 Tomahawk MAX (AMD B450, AM4);
  • Процессор: AMD Ryzen 5 3400G;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, G.Skill SniperX, 2 x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce GTX 1660;
  • Накопители:
    • SSD Samsung 850 Evo, 250 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и нагрев

Основная задача материнских плат – это обеспечение питанием процессора, удобный BIOS и доступная цена. Конечно все эти пункты следует писать через слово или, но иногда они все же совмещаются. Для начала мы проверяем плату на работу в штатном режиме с процессором AMD – Ryzen 5 3400G. Выбор не мой, не пинайте сильно =). Заодно выясняем как прогревается система питания и на каких частотах работает процессор. Согласно спецификации, энергопотребление Ryzen 5 3400G 65 ватт. Теоретически даже небольшое количество рабочих фаз преобразователя должно с лихвой хватать для стабильной работы. Штатное напряжение обычно колеблется от 0,9 В до 1,4 с хвостиком. И так, поехали: настройки BIOS сброшены по-умолчанию, все пункты меню в авто режиме…

500x613  72 KB. Big one: 1559x1910  530 KB

Сначала процессор действительно поддерживает высокую частоту по 4 ядрам, и она составляла 4,1 ГГц, но спустя небольшой промежуток времени материнская плата сбросила общее энергопотребление до паспортного значения 65 ватт и продолжила работать под Prime95 в таком виде. VRM при этом едва нагрелся до 50С. Очевидно, что срабатывает защита по максимальному току и потреблению. Посмотрим, что приготовила MSI в BIOS для отодвигания нарушающих нам разгон опций.

500x233  36 KB

В отдельной вкладке есть тонкие настройки лимитов – это хорошо. Попробуем малыми силами сдвинуть их. Выбираем управление PBO материнской платой и пробуем пройти тест на нагрузку.

500x604  70 KB. Big one: 1577x1906  527 KB

Увы, увеличив количество потребляемых ватт именно процессорным ядром с 68 до 77 ватт мы все также спустя какое-то время не способны заставить работать процессор в режиме Boost постоянно. Тогда меняем настройки вручную…

500x326  46 KB

Теперь мы выставили максимальные значения и постараемся не упасть лицом в грязь.

500x608  73 KB. Big one: 1383x1682  438 KB

И снова неудача! Я бы с радостью сменил TDP лимит в пункте cTDP limit control, но в настройках числится всего два значения: auto и 35 ватт. Так что с 3хххG серией материнская плата ничего не может сделать. Да, вы сможете благодаря разблокированному множителю поднять частоту до 4,2-4,3 ГГц, но под нагрузкой она все равно откатывается до 3,8 ГГц. Благо хоть память не подвела, стабильно завелась на частоте от 3400 до 3600 МГц со вкусными таймингами (14).

500x156  22 KB

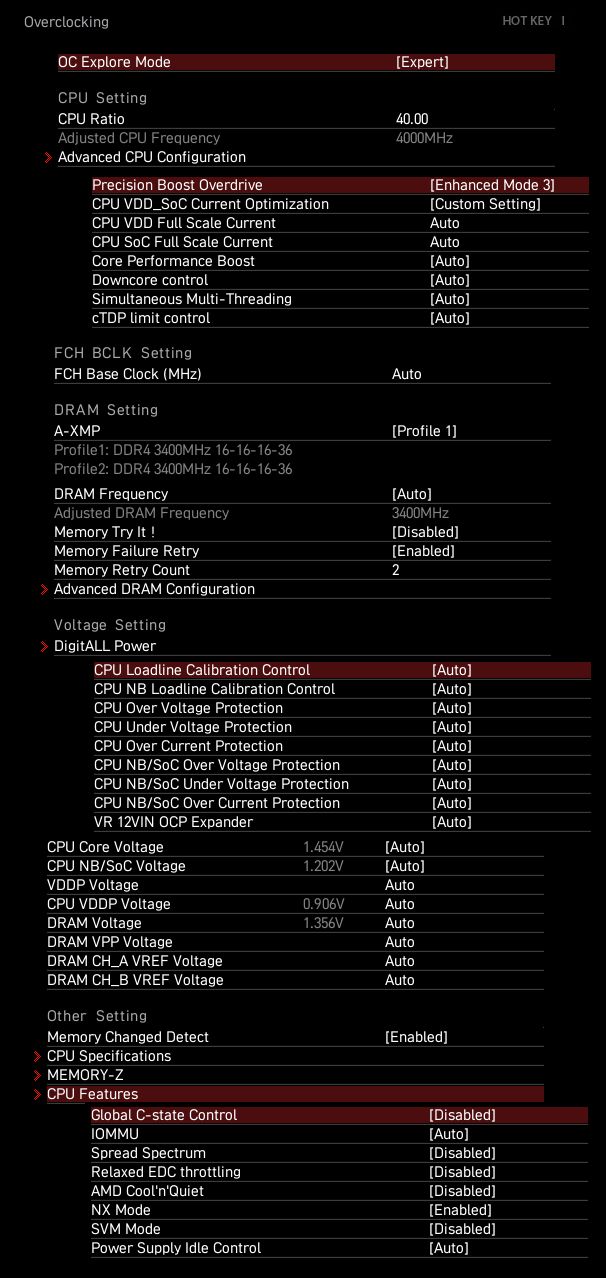

И вот уже почти отчаявшись случайно набрел на дополнительное меню, состоящее из настроек процессора. Покопавшись в нем и сделав с десяток экспериментов удалось выяснить, что на разгон существенное влияние оказывает технология C’n’C и C-state Control. Только после их отключения разгон 3400G приобрел прогнозируемый результат.

500x271  23 KB

PBO теперь можно было выбирать практически любой, но наиболее удачным оказался Enhanced mode (1,2,3).

500x623  74 KB. Big one: 1531x1907  528 KB

В результате стабильная работа процессора на частотах 4...4,2 ГГц на правильных напряжениях и памяти от 3,4 до 3,6 ГГц без излишнего задирания Vsoc напряжения. К тому же с энергопотреблением в 95 ватт VRM материнской платы чувствует себя слишком расслабленно, нагреваясь до 55-60С по температуре радиаторов.

Возможности BIOS

500x375  56 KB. Big one: 606x1278  143 KB

Сразу бросается в глаза скудность настроек по напряжениям и это связано с рекомендациями AMD по дизайну материнских плат на чипсете B450. Компании точно не нужна острое соперничество между Х570/470 и B450. Поэтому более половины настроек из B450 убрано. Увы, даже исчез адаптивный и режим оффсет для процессора, оставлена только ручная регулировка.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:

Параметр Значение
CPU Core Voltage от 0.9 В до 1.55 В с шагом 0.0125 В
CPU NB/SoC Voltage от 0.9 В до 1.30 В с шагом 0.0125 В
CLDO_VDDP Voltage от 0.7 В до 1.40 В с шагом 0.005 В
Dram Voltage от 0.8 В до 2.00 В с шагом 0.01 В
Dram VPP Voltage от 1.24 В до 3.00 В с шагом 0.01 В
Dram CH_A Vref Voltage от 0.12 В до 1.235 В с шагом 0.005 В
Dram CH_B Vref Voltage от 0.12 В до 1.235 В с шагом 0.005 В

Load Line представлен в виде девяти ступеней.

Система мониторинга

500x227  25 KB

Полное количество разъемов для подключения устройств охлаждения – 6 штук. Два основных – это коннектор процессора и помпы, а также 4 вспомогательных для различного типа вентиляторов. Все 4-х контактные и управляемые по DC/PWM принципу. К сожалению, точных данных по максимальной силе тока на разъеме для помпы MSI до сих пор не предоставляет.

CPU Q-Fan Control

500x377  32 KB. Big one: 929x701  79 KB

Каждый вентилятор можно настроить по параметрам:

  • Тип подключения
  • Время отклика на увеличение оборотов и уменьшения в долях секунд

Также легко на лету переключается тип управления линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается.

Заключение

500x303  61 KB. Big one: 4730x2865  5135 KB

Хорошее решение для процессоров AMD среднего ценового диапазона с 4-6 ядрами, тогда нагрев VRM без внешнего охлаждения не превысит безопасные 80°C.

С момента появления предыдущей версии без приставки MAX улучшилась поддержка оперативной памяти с частотой выше 3.2 ГГц и теперь оба моих комплекта ОЗУ спокойно заводятся на частоте 3400 и 3600 МГц при простой активации профилей XMP. А с помощью головы и тщательного подбора второстепенных таймингов и напряжений удалось выйти на небумажные 3.6 ГГц, которые были проверены двумя днями интенсивных игр и тестов.

Плюсы MSI B450 Tomahawk MAX:

  • Поддержка М.2 как NVMe, так и SATA;
  • Нормальные защелки с обеих сторон на слотах DIMM;
  • Возможность обновления прошивки BIOS без памяти, процессора и видеокарты;
  • LED-индикация прохождения POST;
  • Наличие портов USB 3.1 Type A и C.

Минусы материнской платы:

  • Отсутствие радиатора M.2 слота;
  • Только один разъем M.2.

Может не устроить:

  • Для серьезного разгона требуется активное охлаждение подсистемы питания;
  • Ограниченные настройки напряжений в меню BIOS;
  • Для отключения RGB-подсветки нужно устанавливать программу, возможность сделать это из BIOS отсутствует;
  • Нет данных в инструкции о максимальной мощности порта для вентиляторов PUMP;
  • Всего пять USB портов на задней панели;
  • Нет видеовыхода DisplayPort;
  • При использовании M.2. отключаются порты SATA5 и SATA6.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании MSI за предоставленную на тест материнскую плату MSI B450 Tomahawk MAX.
  • А также лично donnerjack за помощь в подготовке материала.

За кадром

500x342  43 KB. Big one: 2500x1712  554 KB

500x334  34 KB. Big one: 2500x1668  450 KB
