Вступление

Материнских плат на чипсете AMD X570 выходит все больше, но цены на них удручают. На средние модели они колеблются в районе 20 000 рублей. Совершенно непонятно, зачем переплачивать, если надо собрать среднюю систему на базе процессора AMD Ryzen 5 3600? Получится так, что системная плата будет стоить дороже процессора… Впрочем, производители всячески стараются сделать новинки доступнее или хотя бы оправдать их стоимость путем наращивания функциональности. Для этого хороши все цели. Например, можно добавить дополнительный контроллер, установить беспроводной модуль, сделать модель необычной и красивой. А еще хорошо бы она входила в какую-нибудь легендарную линейку продуктов, например, ASUS TUF (The Ultimate Force).

реклама

Говорят, TUF стал уже не тот. Нет того пафоса, пяти лет гарантии и всяких керамических напылений. Раньше был суровый «милитари стайл», а теперь какая-то бутафория. Возможно, во всем виновата приставка Gaming, но на самом деле это не так. Все мы знаем, что использование имени TUF было обычным маркетингом, и компоненты там использовались такие же, как и на других платах, а за пять лет устройство все равно превращалось в тыкву, банально устаревая. Конечно, надежная материнская плата – это хорошо, но сейчас на все платы гарантия три года независимо от ее позиционирования и стоимости. Нет абсолютно никакой гарантии, что плата за 56 000 рублей проработает дольше, чем за 5 600 рублей.

Вот так в один миг бравый солдат TUF превратился в игровой манекен TUF Gaming. Это даже неплохо, поскольку добавило разнообразия в ассортимент моделей, а так могла погибнуть целая линейка. Мы рассмотрим модель среднего уровня, основанную на чипсете AMD X570, которая так и называется ASUS TUF Gaming X570-Plus (Wi-Fi).

450x450  45 KB

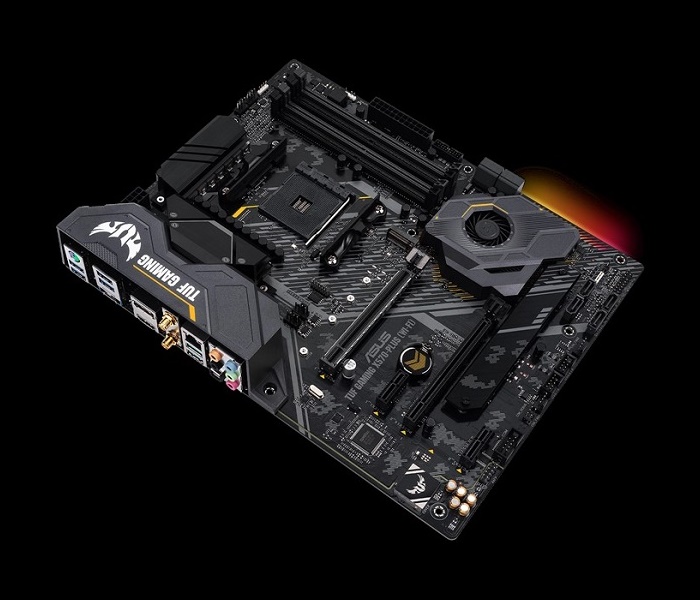

На первый взгляд неплохая по характеристикам модель с беспроводным модулем последнего поколения. Давайте изучим ее подробнее и поймем, какие у нее Plus`ы.

Упаковка и комплектация

реклама

Коробка средних размеров выполнена под полноразмерную плату и ничем не выделяется по своим габаритам.

450x341  26 KB. Big one: 1000x757  85 KB

Очень качественная полиграфия, плотный картон, а вся информация на упаковке указана по существу. Нет ничего лишнего.

450x330  30 KB. Big one: 1000x734  106 KB

Фон спереди и сзади черный, но присутствуют яркие желтые надписи, что соответствует стилистике TUF. Однако, я еще раз хочу напомнить, что это не классический TUF, а TUF Gaming. Это несколько упрощенная концепция в расчете на массового потребителя.

450x360  33 KB. Big one: 1000x800  114 KB

Спереди, в правой верхней части есть фрагмент изображения самой платы. На картинке она выглядит круто, поскольку кажется, что надпись TUF Gaming и логотип подсвечиваются. Тот брутальный стиль милитари несколько упростился и, на мой взгляд, немного помолодел.

В правом верхнем углу мы видим значок AURA. Это значит, что плата поддерживает фирменную одноименную технологию по управлению и синхронизации RGB LED подсветки. В левом верхнем углу находится логотип компании, под которым красуется классический слоган «в поисках невероятного». В левой части на фоне выделяется надпись TUF Gaming, затем она дублируется уже ярко желтым цветом почти посередине. Ниже указано наименование модели, где ключевую роль играет название чипсета. В нижнем правом углу мы видим логотип TUF, но теперь подпись к нему гласит TUF Gaming. По нижнему краю расположилась группа значков. Они сообщают нам некоторую информацию не только об устройстве, но и о компании AMD, которой уже стукнуло 50 лет, с чем мы ее и поздравляем.

Пора перевернуть коробку.

450x362  43 KB. Big one: 1000x805  167 KB

Сверху мы снова видим наименование модели, а в правом верхнем углу знакомый логотип AURA. Ниже, большую часть занимают два изображения платы. Одно из них отображает разъемы задней панели, а другое вид сверху. Слева и справа от изображений находятся два списка, которые формируют одну очень подробную спецификацию устройства. Ниже расположено несколько вставок с описанием ключевых особенностей устройства, которые могут заинтересовать покупателя в первую очередь. Первая из них сообщает о поддержке технологии AURA Sync. Я думаю, что многие о ней уже наслышаны, но не многие знают, что на этой плате реализовано уже второе поколение этой функции.

450x366  42 KB. Big one: 1221x994  218 KB

Следующая вставка сообщает о каком-то TUF Gaming Alliance. Что это? Если честно я сам был не в курсе этой темы и поэтому залез на сайт производителя, чтобы понять о чем идет речь. Оказывается, что это очень интересное объединение, направленное на создание единого стиля в оформлении. Суть заключается в коллаборации нескольких мировых брендов для создания устройств с определенной стилистической тематикой TUF Gaming. Идея очень интересная поскольку позволяет создать всю систему в едином стиле. А участвующие в этой консолидации фирмы очень известные и популярные.

450x314  26 KB. Big one: 1284x896  155 KB

Еще одна вставка сообщает о супер-скорости нового интерфейса PCI-e Gen4, который в два раза быстрее предыдущей генерации.

реклама



450x205  21 KB. Big one: 1165x530  101 KB

Последняя вставка рассказывает нам о наличии турбированного сетевого адаптера. Операторы связи, берегитесь этого устройства, ведь оно может скачать весь интернет (шутка).

450x243  18 KB. Big one: 1123x607  90 KB

Пора открыть упаковку. Сверху мы видим картонный элемент лотка, на котором лежит плата. Внутри него спряталась часть комплекта поставки.

450x260  21 KB. Big one: 1000x577  68 KB

реклама

Убрав лоток с платой, мы видим оставшуюся часть комплекта – преимущественно информационные носители потому, что они тонкие и плоские.

450x259  21 KB. Big one: 1000x575  77 KB

Информационная составляющая представлена следующим набором:

300x183  11 KB. Big one: 1000x611  82 KB 300x183  10 KB. Big one: 1000x611  67 KB
  • Users Guide (руководство пользователя);
  • Сертификат надежности;
  • Купон на продукцию CableMod;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.

Сертификат надежности вновь вернулся в продукцию компании и также рассказывает о том, что компоненты соответствуют военным стандартам США.

реклама

Вот такие аксессуары находятся в комплекте.

450x300  24 KB. Big one: 1000x667  77 KB
  • Два кабеля SATA 6 Гбит/с;
  • Комплект креплений для накопителей M.2;
  • Антенна для беспроводного модуля;
  • Заглушка на заднюю панель.

Скромно, очень скромно, особенно учитывая стоимость устройства.

450x374  42 KB. Big one: 1111x924  225 KB

Дизайн и особенности платы

реклама

Перед нами материнская плата формата АТХ. Ее габариты не отличаются от классических и составляют 305 х 244 мм. Внешнее оформление тоже узнаваемо.

450x416  34 KB. Big one: 1000x925  128 KB

Печатная плата черного цвета, поверхность глянцевая. Производитель сообщает о шести слоях металлизации. Плата жесткая, не гнется и достаточно легкая. На поверхности присутствуют принты серого и желтого цвета. Не знаю почему, но выглядит плата дешево. Очень редко бывает так, что плата выглядит дешевле, чем стоит. К сожалению здесь такой случай. В чем, на мой взгляд, основные причины? Я отметил несколько: глянцевая поверхность, много пустого места и самое главное - пластик. Вот ничего не могу с собой поделать, но пластиковый кожух на радиаторе чипсета режет глаз. Убрав только одну эту деталь, заменив ее обычной алюминиевой, окрашенной в тон – будет гораздо лучше. Хотя, все это дело вкуса.

450x391  33 KB. Big one: 1000x868  124 KB

Как на многих современных платах, здесь присутствует пластиковый кожух слева. На нем нанесен логотип серии TUF Gaming и такая же надпись. Это просто краска и ничего не подсвечивается.

реклама

450x362  29 KB. Big one: 1000x804  103 KB

С обратной стороны платы элементов практически нет, но есть такая же интересная особенность как на плате MSI MEG X570 ACE. В определенных местах серой краской напечатаны монтажные отверстия. Оказывается, они предупреждают о том, что в этих местах могут быть втулки крепления на корпусе. Это своеобразное напоминание пользователю о том, чтобы он монтировал устройство правильно и не оставлял лишних деталей, которые будут мешаться плате. Еще с обратной стороны видна группа RGB LED светодиодов, которые просвечивают узор по краю платы.

450x400  24 KB. Big one: 1000x889  79 KB

Питание на материнскую плату подается через основной и два дополнительных коннектора ATX по схеме 24+8+4.

300x111  10 KB. Big one: 1000x370  62 KB 300x111  8 KB. Big one: 1000x370  48 KB

реклама

Такое сочетание разъемов встречается только на очень производительных платах, которые предназначены для разгона прожорливых процессоров. Будет ли такое сочетание на всех платах, основанных на чипсете AMD X570, пока не ясно. Видно, что производитель позаботился о питании как следует.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного и серого цветов. С одной стороны используются фиксаторы, а с другой защелки. Чтобы активировать двухканальный режим нужно установить две планки в слоты одного цвета.

450x196  30 KB. Big one: 1000x435  111 KB

Заполнять рекомендуется, начиная от правого края платы или дальше от сокета.

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 / 3000 / 3200 (3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4400 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Контроллер памяти в новых процессорах теперь отвязан от шины Infinity Fabric и работает через делители. Оптимальным режимом для памяти является DDR4-3600 МГц.

реклама

Максимальный допустимый объем 128 Гб достигается путем установки четырех модулей по 32 Гб. Такие модули появились недавно, и поэтому все производители начали рапортовать о поддержке большего объема, хотя, на мой взгляд, это больше зависит от контроллера памяти в процессоре.

Питание процессора выполнено по схеме 12+2. Семь каналов сверху и семь каналов сбоку. Это очень хорошие показатели у материнской платы для сокета AMD AM4. Вообще питание на платах с чипсетом AMD X570 выглядит гораздо серьезнее, чем на предыдущем поколении.

450x275  41 KB. Big one: 1000x611  153 KB

На каждый из четырнадцати каналов приходится суперферритовая катушка и по одной транзисторной сборке Vishay Siliconix SiC639. Это неплохие транзисторные сборки 50А.

450x175  26 KB. Big one: 1000x389  92 KB

Драйверов нет, они интегрированы в сборки, там же еще есть диод Шоттки, а удвоителей нет вовсе, даже с обратной стороны. В качестве основного ШИМ контроллера используется чип DIGI+ VRM EPU ASP1106GGQW.

450x391  51 KB

Вот это уже немного странно. Все дело в том, что эта микросхема мне знакома еще по обзору ASUS TUF Gaming B450M-Plus и ASUS Prime B450M-K, которые относятся скорее к бюджетным моделям. Устройство позиционируется больше как геймерское производительное решение, а не оверклокерское. Поэтому в целом подсистема питания выглядит неплохо. Конденсаторы капсульные, твердотельные, распаяны неподалеку.

450x324  33 KB. Big one: 1000x719  120 KB

Тепло от транзисторов отводят два радиатора. Обычно, прежде чем их демонтировать, нужно снять пластиковый кожух слева, но здесь все наоборот. Пока не снимешь боковой радиатор, кожух не снять.

300x194  9 KB. Big one: 1000x646  53 KB 300x194  8 KB. Big one: 1000x646  47 KB

Он крепится двумя винтами с обратной стороны. Ничего примечательного в нем нет, только надпись TUF Gaming и логотип. Над кожухом находится боковой радиатор охлаждения транзисторных сборок. Он не соединяется тепловой трубкой с верхним. Оба они независимы, но боковой выглядит крупнее, даже несмотря на одинаковое число каналов питания сверху и сбоку.

300x207  7 KB. Big one: 1000x691  47 KB 300x207  8 KB. Big one: 1000x691  49 KB

Оба радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет. Оребрение слабое. В качестве термоинтерфейса используются серые терморезинки толщиной около 1 мм. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности. Каждый радиатор крепится жестко при помощи двух винтов, закрученных с обратной стороны. Снизу находится странная конструкция.

450x322  36 KB. Big one: 1000x715  127 KB

Какой-то пластиковый кожух с вентилятором турбинного типа. Как я уже отмечал, выглядит это просто нелепо. Ни модулей подсветки, ни какой-то важной функции. Просто кусок пластика.

300x238  10 KB. Big one: 1000x794  70 KB 300x238  11 KB. Big one: 1000x794  68 KB

Понятно, что эта крышка является составной частью кулера турбинного типа, но легче от этого не становится. После ее демонтажа, картина немного проясняется.

450x375  49 KB. Big one: 1000x834  171 KB

Радиатор маленький и посредственный. Однако ребра его используются для кулера турбинного типа и через них постоянно дует поток воздуха.

Теплорассеиватель изготовлен из алюминиевого сплава и окрашен в такой же серо-серебристый цвет. В качестве термоинтерфейса используется какое-то странное вещество, похожее на замазку. Оно очень хрупкое и буквально рассыпается.

Вентилятор крохотный. Его рабочее напряжение 5 В. Крутится он шустро, но в работе его едва слышно. Нечто похожее используется в ноутбуках и NYC.

300x251  11 KB. Big one: 1000x836  70 KB 300x251  11 KB. Big one: 1000x836  72 KB

Теперь, когда вся конструкция демонтирована, можно увидеть чипсет AMD X570.

450x450  39 KB. Big one: 1000x1000  157 KB

Он изготовлен на 18-й неделе 2019 года. Внешне он сильно изменился по сравнению с предшественником, а с его характеристиками, мы уже познакомились. Поскольку он несет в себе очень гибкую конфигурацию, то производители плат будут использовать в различных устройствах разнообразные комбинации. Здесь мы видим то, что должно быть – это настоящий баланс. Восемь портов SATA 3 и два M.2. Часть разъемов SATA 3 выведены вбок, а часть находится внизу.

450x184  18 KB. Big one: 1000x408  59 KB

Выше боковых портов SATA распаяна одна колодка портов USB 3.0. В правом нижнем углу находится разъем для подключения кнопок, индикаторов корпуса, а также спикерфона.

450x169  20 KB. Big one: 1000x376  68 KB

Рядом можно обнаружить контакты сброса настроек ClrCMOS и один разъем для RGB LED, обычный, а не адресный.

450x269  25 KB. Big one: 1000x598  94 KB

Далее по нижнему краю расположен разъем для вентиляторов или помпы. За ними находятся две колодки портов USB 2.0.

450x180  25 KB. Big one: 1000x399  92 KB

Затем идут разъем для вентиляторов и COM-порта. В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъем для передней аудиопанели, звуковые конденсаторы и операционные усилители.

450x197  23 KB. Big one: 1000x437  80 KB

Саму микросхему не видно потому, что она закрыта специальной декоративной крышкой c логотипом TUF Gaming, но известно, что это чип Realtek ALC1220.

450x179  27 KB. Big one: 1000x397  99 KB

Рядом со звуковым кодеком, находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  25 KB

Выше по левому краю, распаяна микросхема гигабитного сетевого контроллера Realtek L8200А.

450x425  47 KB

Сообщается, что это какой-то эксклюзивный чип для компании ASUS. На этой плате мы видим четыре слота расширения. Два PCI-e x16 и два PCI-e x1.

450x414  51 KB. Big one: 1000x921  175 KB

Верхний слот PCI-e x16 обрамлен металлической рамкой. Именно он получает свои линии непосредственно от процессора, а точнее от чиплета cIOD. Все остальные слоты получают линии PCI-e Gen4 от чипсета. Второй PCI-e x16 ограничен до х4. Над верхним слотом PCI-e x16 находится разъем M.2 для установки накопителей.

450x243  35 KB. Big one: 1000x539  121 KB

Он может работать как в режиме SATA так и PCI-e x4 Gen4. Никакой пластины для теплоотвода не предусмотрено. Однако, внизу есть еще один разъема M.2 и там она как раз есть. Она изготовлена из алюминиевого сплава, окрашена в черный цвет, а сверху нанесен принт с узорами.

300x209  6 KB. Big one: 1000x697  32 KB 300x209  8 KB. Big one: 1000x697  55 KB

В качестве термоинтерфейса используется обычная терморезинка. Крепление осуществляется двумя винтами по краям. Существуют ограничения на совместное использование, поэтому лучше изучить подробную информацию на сайте производителя.

450x171  24 KB. Big one: 1000x381  89 KB

На задней панели находятся следующие интерфейсы.

450x180  20 KB. Big one: 1000x400  65 KB
  • Один разъем PS/2 для подключения мышки или клавиатуры;
  • Три разъема USB 3.1 (один Type-C);
  • Четыре разъема USB 3.0;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два вывода для антенн.

На плате установлен беспроводной модуль Intel AC-9260. Он вставляется в специальный разъем M.2 на плате. Для того, чтобы его демонтировать необходимо открутить два винта с обратной стороны и снять пластиковый кожух сверху.

450x164  17 KB. Big one: 1357x495  98 KB

Еще неподалеку есть фирменная защита сетевого порта TUF Languard.

450x142  13 KB. Big one: 1226x386  64 KB

Всего на плате находится шесть разъемов для вентиляторов. Один из них универсальный с возможностью использования помпы.

450x250  29 KB. Big one: 1110x616  135 KB

Технические характеристики

Поддерживаемые процессорыAMD Ryzen 2-го и 3го поколений (список совместимых моделей уточняйте на сайте производителя www.asus.com)
Шина процессор-чипсетPCI-e x4 Gen4
Системная логикаAMD X570
Поддерживаемая оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим, максимальный объем 64 Гбайт при частоте 2133 / 2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 ( 3600 / 3733 / 3800 / 4000 / 4200 / 4400 (разгон)) МГц
Слоты расширения2x - PCI-e x16 Gen4 (x16+x4);
2x - PCI-e x1 Gen4
Поддержка Multi-GPUCrossFireX
Поддержка SATA/RAID8x SATA 6.0 Гбит/с портов – AMD X570; RAID 0, 1, 5, 0+1, JBOD;
2x M.2 порта – 2x PCI-e x4 Gen4 или SATA3 (есть ограничения с использованием SATA портов см. на сайте производителя);
Поддержка M.2 SATA/PCI-eДа/Да;
Сеть1х Realtek L8200A
Аудио Realtek ALC1220– 8-канальный HD аудиокодек
USB 2.04x USB 2.0 (AMD X570)
USB 3.02x USB 3.0 (AMD X570);
4x USB 3.0 (AMD Ryzen)
USB 3.13x USB 3.1 (1x Type-C) (AMD X570)
Системный мониторингNuvoton NCT6798D
Питание материнской платыATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
1 x HDMI 2.0;
1 x Display Port;
4 x USB 3.0;
3 x USB 3.1 (1x Type-C);
1 x RJ45;
5 x 3.5 мм Jack;
1 x Optical Audio Out;
2 х Ant. out
Размеры, мм305 x 244
Форм-факторATX.

Возможности BIOS

Графическая оболочка уже длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать.

В разных линейках продуктов меняется только оформление. Здесь оно выполнено в стилистике TUF Gaming, и она мало чем отличается от Prime. Похоже, что только логотипом в углу и на этапе загрузки.

Конечно же, никуда не делась очень удобная функция, сообщающая о внесенных изменениях прямо перед выходом из BIOS.

Тестовый стенд

Тестирование материнской платы ASUS TUF Gaming X570-Plus (Wi-Fi) проводилось в составе следующей конфигурации:

  • Процессор: Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS TUF Gaming X570-Plus (Wi-Fi), версия BIOS 1201;
  • Память: 2 x 8Гб DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool VX Plus (700 Вт);

Испытание платы и разгон

Сборка и тестирование не вызвали никаких сложностей. Все установилось и заработало. После сборки я первым делом проверил как работает подсветка на плате.

Она не слишком яркая и выглядит странно. Понятно, что без RGB LED сегодня плату уже нельзя назвать Gaming потому, что ни одна игра не пойдет. Просто эта полоска смотрится совсем отчужденно от платы. Получается не совсем гармонично. Управлять подсветкой можно через специальное приложение ASUS Aura.

Материнская плата поставлялась с ранней версией BIOS. Я не стал тестировать устройство на ней потому, что на момент тестирования уже вышла версия BIOS с AGESA 1.0.0.3 ABBA. Это была версия 1201 от 9 сентября.

450x306  47 KB. Big one: 1209x822  283 KB

По умолчанию система выставляет режим работы памяти DDR4-2666 при 20-19-19-43. В обычных тестовых программах частота процессора в режиме Boost стабильно увеличивается до 4,250 ГГц. Что касается таких ресурсоемких тестов как Prime95, то частота после длительной работы стабилизируется на 3,7 ГГц. В тесте стабильности OCCT она продолжает держаться на уровне 4,250 ГГц.

450x320  41 KB. Big one: 1093x778  196 KB

Далее я перешел к разгону. Напряжение на ядрах увеличил до 1,55 В, напряжение на SoC не менял, и на памяти увеличил до штатных 1,35В.

450x448  60 KB. Big one: 803x800  178 KB

Всем уже известно, что на новой платформе AMD разгона практически нет и это ее жирный минус. Компания и так уже выжала максимум из своих процессоров и теперь даже до частоты BOOST разогнать все ядра – это уже достижение. В общем и целом приходится констатировать, что разгона нет. А как же память? Вот здесь другое дело.

450x309  40 KB. Big one: 1106x760  200 KB

Понятно, что система проходит OCCT, а вот что-то тяжелее типа LinX или Prime уже нет. Радует лишь то, что в обычных приложениях или тестовых пакетах в этом режиме все работает стабильно. Температура при этом значительно вырастает, поэтому толка от такого разгона ноль.

Производительность и тепловой режим

Тестирование ASUS TUF Gaming X570-Plus (Wi-Fi) проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:

  • ASUS TUF Gaming X570-Plus (Wi-Fi), AMD Ryzen 7 3700X (3600 / 4400 МГц), память 2666 МГц, тайминги 20-19-19-43-1Т, nVidia GTX1080Ti 11Gb;
  • ASUS TUF Gaming X570-Plus (Wi-Fi), AMD Ryzen 7 3700X @ 4400 МГц (44 х 100), память 3600 МГц, тайминги 16-16-16-32-1Т, nVidia GTX1080Ti 11Gb;

Тесты проводились под операционной системой Windows 10 x64 версия 1903, прогонялись по пять раз, потом выбирались средние значения.

По новому регламенту тестов производительности при обзоре материнских плат не предусматривается, но если кому-то интересны результаты, то с ними можно ознакомиться в этом материале, который посвящен материнской плате ASUS ROG Strix X570-E Gaming.

Crystal Disk Mark 6.0.2
М.2

404x366  45 KB

Посмотрим теперь на температуру радиаторов.

Температура верхнего радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

В системе еще присутствует небольшой вентилятор для охлаждения чипсетного радиатора. В рабочем режиме его частота колеблется в диапазоне 1500-2000 об/мин, согласно штатному мониторингу. Шум при этом составляет всего 30 дБ. Если выкрутить скорость вентилятора на максимум, то она составит 5500 об/мин, а шум при этом поднимется до 48 дБ.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме этого я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44,1 кГц

450x154  22 KB. Big one: 609x208  36 KB

24 бит, 192 кГц

450x154  20 KB. Big one: 609x208  37 KB

Заключение

Перед нами средняя модель с хорошими возможностями и функциональностью. Не самый бюджетный вариант, но на чипсете AMD X570 их не существует. На мой взгляд, это оптимальный вариант для новой платформы с новым интерфейсом PCI-e Gen4.

На ASUS TUF Gaming X570-Plus (Wi-Fi) присутствует все самое необходимое, есть даже беспроводной модуль предпоследнего поколения, и она неплохо подготовлена к разгону. У нее хорошая подсистема питания и неплохая система охлаждения VRM. К тому же уже вышел новый BIOS с поддержкой AGESA 1.0.0.3 ABBA. Он действительно немного увеличивает частоты и соответственно производительность. Также улучшена совместимость памяти. Подсветка на плате присутствует, но лишь на небольшом участке. Такое ощущение, что ее добавили по принципу, чтобы было.

В остальном нареканий к материнской плате нет. Она простая, симпатичная и функциональная. Конечно, за такую цену можно было добавить индикатор POST-кодов и хотя бы одну кнопку, но, видимо, мы слишком многого хотим. Что откровенно не понравилось – пластик. Над разъемами задней панели еще не так бросается в глаза, а вот на чипсете смотрится не очень. Ну можно же было не городить эту конструкцию, а сделать большой алюминиевый радиатор без такой жужжалки.

В принципе, если изучать рынок системных плат на чипсете AMD X570, становится немного не по себе. Да вот же рядом платы на AMD B450 по 5000 рублей, зачем платить 20 000 за AMD X570? Разгона на новых процессорах 3000 серии просто нет, устройств на PCI-e Gen 4 очень мало, а что еще? Вентилятор на чипсете? Плюсы сомнительные.

Подводя итог можно сказать, что это самая средняя материнская плата на чипсете AMD X570 с уклоном в бюджетность. Почему? Да все просто: нет поддержки SLI, нет кнопок, слабая подсветка, недорогой пластик.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS TUF Gaming X570-Plus (Wi-Fi).

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 3.8 из 5
голосов: 16

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
