Вступление

Давненько к нам в лабораторию не попадали интересные аксессуары и устройства, способные разбавить скучные будни оверклокера, занимающегося одними видеокартами и материнскими платами.

реклама

Но на выручку пришли разработчики из Gelid Solutions, которые не сидят без дела и решили удивить общественность занимательным комплектом Gelid Codi6. Он включает одноименный контроллер, несколько датчиков и набор вентиляторов – перед нами, так сказать, набор «очумелые ручки» для программистов, энтузиастов и любопытных пользователей, которые в дождливые осенние вечера хотят занять себя чем-то новым.

450x300  40 KB. Big one: 600x600  38 KB

Мы постараемся внимательно рассмотреть новинку, продемонстрировать ее возможности и разобраться, кому же будет интересен данный комплект.

Контроллер Gelid Codi6

Комплект Gelid, который также можно встретить под именем Codi6 Arduino RGB LED, попал к нам одной большой посылкой по почте. В коробке мы обнаружили:

  • Шестиканальный контроллер Gelid Codi6;
  • Фирменные вентиляторы Gelid Radiant-D;
  • Датчики движения и звукового давления.

Какая-либо инструкция или пояснительная записка отсутствовала, поэтому пришлось разбираться по мере изучения и знакомства с новинками.

Как оказалось, паниковать преждевременно не стоило, благо производитель позаботился о пользователях, но обо всем по порядку.

450x259  50 KB. Big one: 1500x863  352 KB

Непосредственно контроллер Gelid Codi6 поставляется в небольшой яркой упаковке, которая, несмотря на крошечные размеры, вмещает добротную комплектацию.

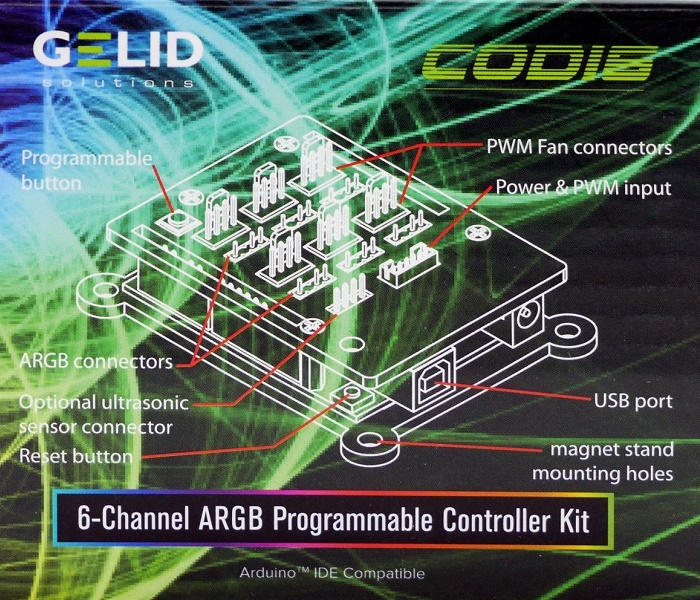

На лицевой части разработчики отметили коннекторы и порты платы.

450x359  104 KB. Big one: 1500x1198  837 KB

С противоположной стороны приводится расширенное описание новинки. Перед нами шестиканальный контроллер с независимым управлением и поддержкой ARGB подсветки.

Технические характеристики позволяют понять, что Gelid Codi6 построен на базе платформы Arduino.

450x356  86 KB. Big one: 1500x1187  808 KB

В упаковке скрыта расширенная комплектация, включающая винты крепления, кабель питания (и по совместимости разветвитель), провод для подключения к материнской плате USB 2.0 и липкую ленту.

450x220  28 KB. Big one: 1500x732  191 KB

Что же такое Gelid Codi6? Это самостоятельный контроллер, базируемый на плате Arduino UNO, с шестиканальным модулем управления вентиляторами и светодиодными устройствами с адресной RGB подсветкой (ARGB).

450x345  47 KB. Big one: 1500x1149  325 KB

Сам контроллер Gelid Codi6 выполнен в компактном факторе и представляет собой специальную плату расширения для Arduino UNO, получившую необходимую аппаратную и программную поддержку.

На корпусе попарно располагаются шесть разъемов для вентиляторов и RGB устройств c портом 3-pin 5V (не путать с 4-pin 12V-G-R-B), коннекторы для подключения дополнительного оборудования, питание и программируемая кнопка.

реклама



404x450  75 KB. Big one: 1346x1500  548 KB

Нижняя часть Gelid Codi6 закрыта второй акриловой вставкой. С помощью предусмотренного крепления контроллер может крепиться винтами или двухсторонней лентой.

447x450  67 KB. Big one: 1490x1500  456 KB

Сбоку располагается USB-B порт для подключения устройства к материнской плате и отдельный разъем питания, который в данной сборке не задействован.

450x219  30 KB. Big one: 1500x729  201 KB

реклама

Под платой Gelid Codi6, являющейся надстройкой для тандема из двух устройств, скрывается популярная платформа Arduino UNO версии R3 на базе микроконтроллера ATmega328.

Платформа содержит 14 цифровых выходов, 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы ее необходимо подключить к компьютеру посредством кабеля USB, либо подать питание при помощи адаптера AC/DC или аккумуляторной батареи. В нашем случае задействован первый вариант.

450x338  84 KB. Big one: 1500x1127  531 KB

Датчики движения и звукового давления

Отдельно расположились датчики движения (дальномер) и звукового давления (микрофон) с набором соответствующих проводов для подключения к плате Gelid Codi6.

реклама

450x215  35 KB. Big one: 1500x717  227 KB

Датчик расстояния HC-SRO4 для Arduino (слева) представляет собой небольшое устройство бесконтактного типа с возможностью измерения до 400 см с точностью до 5 мм. Он позволяет запрограммировать маленький приборчик на считывание появившегося препятствия и выполнение необходимой операции, например, смены режима свечения.

У датчика звука (справа) огромный список для применения. Эта небольшая плата с микрофоном, усилителем звука и подстроечным резистором позволяет отслеживать громкие звуки (хлопки в ладоши, свист, музыка) и менять подсветку, скорость вращения крыльчаток или, например, подать команду на выключение.

450x143  29 KB. Big one: 1500x477  204 KB

Вентиляторы Gelid Radiant-D

реклама

Завершающей частью набора Gelid Codi6 стал комплект фирменных вентиляторов серии Radiant-D. Данная модель поставляется в красочной упаковке с исчерпывающей технической информацией.

450x304  83 KB. Big one: 1500x1014  609 KB

К нам в лабораторию для демонстрации работы контроллера Gelid Codi6 были доставлены сразу три устройства.

450x305  35 KB. Big one: 1500x1017  249 KB

Разработчики проделали огромную работу над визуальной частью модели Gelid Radiant-D. Семилопастная структура с полупрозрачными лопастями и характерными акульими засечками подчеркивается огромным ротором, который скрывает за матовым корпусом не только двойной шарикоподшипник скольжения, но и девять светодиодов с независимым управлением.

реклама

Скорость вращения крыльчатки заявлена на отметке 500 – 2000 об/мин. От корпуса отходят два провода длиной 500 мм – это 4-pin PWM коннектор и 4-pin 12V для подсветки. Над реализацией последней разработчики хлопотали наиболее упорно.

450x227  44 KB. Big one: 1500x756  282 KB

И их усилия не остались напрасными. Подсветка вентиляторов Gelid Radiant-D выглядит потрясающе благодаря оптимальной яркости светодиодов и полуматовой прозрачной крыльчатке, которая не просвечивает, а приятно рассеивает свет.

Среди множества рассмотренных вентиляторов различных производителей наибольший интерес у меня вызвала именно модель Gelid Radiant-D.

450x253  41 KB. Big one: 1280x720  138 KB

реклама

Тестирование

Комплект Gelid Codi6 не содержит какой-либо бумажной инструкции, но производитель позаботился о пользователе и разместил на странице продукта не просто руководство, а подробный «мануал» с описанием каждого действия, привел соответствующие подсказки и прочее. Пройдемся по ним.

264x450  117 KB. Big one: 590x1002  332 KB

На первом шаге необходимо установить соответствующий драйвер и определить номер порта, к которому присоединен контроллер Gelid Codi6.

306x97  6 KB. Big one: 306x97  6 KB

реклама

Далее скачиваем Arduino IDE. В моем случае на главной странице была платная версия, но далее ссылка открыла Microsoft Store, где ПО было благополучно скачано бесплатно.

Интерфейс Arduino IDE при первом запуске.

368x450  28 KB. Big one: 486x593  16 KB

В настройках программы указываем соответствующий номер COM-порта, в моем случае он единственный.

450x234  51 KB. Big one: 722x376  30 KB

Далее заходим в менеджер библиотек и устанавливаем необходимые пакеты.

450x341  66 KB. Big one: 786x596  41 KB

Вот и все, контроллер Gelid Codi6 готов к работе! Программисты и опытные пользователи могут творить чудеса и писать собственный код.

Большая же часть аудитории может остаться в легком шоке, поэтому производитель выложил примеры собственных работ, которые можно использовать и подстроить под свои задачи.

450x398  77 KB. Big one: 590x522  68 KB

Выбираем понравившийся эффект или режим, скачиваем, копируем код и вставляем его в окно навигатора кода. Запускаем отладку и через 4-5 секунд вентиляторы Radiant-D «оживают».

405x450  88 KB. Big one: 645x715  54 KB

Процесс творчества безграничен. В нашем случае мы потратили всего 20 минут на изучение необходимой документации и подключение датчиков для более продвинутого использования…

450x343  44 KB. Big one: 1500x1144  272 KB

Слабая сторона комплекта Gelid Codi6 заключается в полуоткрытом корпусе контроллера и обилии проводов, которые тянутся от платы. Их сложно замаскировать и спрятать внутри готовой сборки, поэтому будьте готовы потратить часть времени на грамотный кабель-менеджмент.

450x306  49 KB. Big one: 1500x1019  286 KB

Заключение

Gelid Codi6 – это отличный набор из контроллера, вентиляторов и датчиков. Он подойдет не только для начинающего энтузиаста, но и для опытного пользователя, который хочет попробовать свои силы в программировании и увидеть результат работы в красочной подсветке, срабатывании при определенных жестах или звуках.

Разработчики постарались сделать новинку интересной и простой для первого знакомства. Вместо множества справочников и сложного материала для изучения производитель постарался по максимуму облегчить знакомство с контроллером и его программированием, предложив для начала простенькую инструкцию с набором готовых примеров, что важно для новичков.

Кроме того, стоит отметить, что набор Gelid Codi6 включает два интересных датчика, которым можно найти иное применение, и комплект фирменных вентиляторов с оригинальным дизайном и потрясающим исполнением. Такое решение позволяет не воротить нос от комплектации после получения посылки, что не редкость.

В итоге Gelid Codi6 сможет заинтересовать своим подходом и организацией как узкоспециализированных пользователей, так и новых сторонников мира визуальных эффектов и программирования.

Александр Андерсон
