Обзор и тестирование видеокарты ASUS GeForce RTX 2070 Super Dual Evo

Оглавление

Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей GeForce RTX 2070 и GeForce RTX 2070 Super.

реклама

В семействе видеокарт GeForce RTX 2070 Super разворачивается настоящая драма, связанная с появлением на рынке обновленных моделей без различных утечек и анонсов, что ставит конкурентов перед фактом. И если обратиться к предложениям магазинов, то мы увидим решения, ранее не встречавшиеся у производителя.

Именно такой видеокартой стала ASUS GeForce RTX 2070 Super Dual Evo, ставшая следующей ступенью эволюции серии Dual, но кардинально отличающаяся и превосходящая предшественницу. В первую очередь это связано с новой системой охлаждения и фирменными технологиями, проникающими в младшие линейки по наследству от старших графических ускорителей. В данном случае инженеры переработали и печатную плату вместе с подсистемой питания VRM.

Поэтому плановая эволюция непреднамеренно переквалифицируется в неплановую революцию, что геймерам только на руку.

Технические характеристики

Полное название: ASUS GeForce RTX 2070 Super Dual Evo; код производителя: DUAL-RTX2070S-O8G-EVO.

МодельGeForce RTX 2070 Super Dual EvoGeForce RTX 2070 Super
ПроизводительASUSNVIDIA
Графический процессорTU104TU104
Частота ядра, МГц16051605
Частота ядра (Turbo), МГц18151770
Заводской разгон ядра, МГц45Нет
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГцНетНет
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт88
Шина памяти, бит256256
Разъемы интерфейсов3 x DP, HDMIDP, HDMI, DVI
Питание, разъемы Pin8 + 68 + 6
Количество вентиляторов/диаметр, мм2 х 902 х 90
Конфигурация подсистемы питания (vGPU+vMem), фаз8 + 28 + 2
Power Limit (штат/макс), Ватт215 / 258175 / 175
Формат СО2.7 слота2 слота
Размеры видеокарты, мм268 х 118267 х 112

Внешний вид и размеры

Среди огромного числа протестированных графических ускорителей модель ASUS с первых секунд удивляет и поражает габаритами. Возникает мысль, что наконец-то отдел инженеров решился создать поистине впечатляющее изделие и оставить запросы маркетологов за бортом. ;)

450x238  35 KB. Big one: 1500x793  263 KB

В сравнении с линейкой видеокарт ROG Strix обновленная серия Dual, получившая индекс Dual Evo, решила расти не в длину, а в высоту. Результаты такого эксперимента мы и наблюдаем. И я говорю без капли иронии.

Модель ASUS GeForce RTX 2070 Super Dual Evo сохраняет эталонные 267 мм в длину и едва превышает 118 мм в ширину. Но лицезреть трехслотовую конструкцию достаточно любопытно и непривычно.

450x215  39 KB. Big one: 1500x716  335 KB

Система охлаждения оснащена двумя 90 мм вентиляторами с фирменным кольцом-соединителем лопастей, вдобавок креативная металлическая пластина защищает видеокарту с тыла.

450x225  38 KB. Big one: 1500x749  332 KB

Приоткрывает завесу загадочности глухой кожух в области коннекторов дополнительного питания. Пара разъемов 8+6 pin обеспечивает номинальные 215 Вт, прописанные в микропрограммном обеспечении, и 258 Вт – при расширенном лимите.

450x251  39 KB. Big one: 1500x836  295 KB

Черная интерфейсная панель получила множественные прорези для выхода горячего воздуха и следующие видеопорты:

  • Три разъема DisplayPort 1.4;
  • Один разъем HDMI 2.0b.

450x242  36 KB. Big one: 1500x808  276 KB

Система охлаждения

На мой взгляд, система охлаждения ASUS GeForce RTX 2070 Super Dual Evo – одно из самых интересных событий в кулеростроении последних месяцев, будоражащее чувство любознательности и пробуждающее желание изучить новинку подробнее.

реклама



Первым делом демонтируется декоративный толстый кожух, крепящийся в пяти точках опоры.

450x301  47 KB. Big one: 1500x1002  340 KB

Перед нами простой, но эффективный подход: конструкция кулера подразумевает достаточно толстые секции радиатора без мертвых зон, до которых мог бы не доходить воздушный поток вентиляторов. Толщина ребер достигает 37 мм!

450x125  30 KB. Big one: 1500x415  237 KB

Как мы уже выяснили, охладитель представляет собой огромный двухсекционный радиатор, пронизанный четырьмя тепловыми трубками диаметром 6 мм, сделанный по канонам ROG Strix.

реклама

За охлаждение подсистемы питания VRM отвечает вторая секция с напаянной пластиной. Правда, ее толщина едва достигает 3 мм, толщина расширительной пластины – 1 мм, что посредственно отразится на эффективности.

450x299  47 KB. Big one: 1500x996  366 KB

В качестве бонуса применяется фирменная технология MaxContact, которая представляет медное никелированное основание с идеальной зеркальной обработкой. Лайк за качество.

Микросхемы памяти получают свою долю охлаждения благодаря алюминиевой вставке.

450x277  52 KB. Big one: 1500x922  364 KB

реклама

За активную часть отвечают вентиляторы FirstD FDC10H12S9-C с технологией Axial-tech, скрепляющей лопасти воедино. Судя по презентации, это благоприятно сказывается на эффективности и уровне шума, а на практике это и правда работает.

450x330  38 KB. Big one: 1500x1099  262 KB

Сам кожух выполнен из толстого профиля и внушает уважение: пальцем не прогибается, как некоторые сторонние поделки. Он скрывает симпатичную подсветку LED без эффектов RGB, перекочевавшую с серии Turbo.

450x194  21 KB. Big one: 1500x646  143 KB

Алюминиевый «бэкплейт» получил отличную перфорацию, не хватает лишь пары термопрокладок в области VRM.

реклама

450x254  45 KB. Big one: 1500x845  355 KB

Печатная плата

Видеокарта ASUS GeForce RTX 2070 Super Dual Evo построена на оригинальной печатной плате черного цвета. Установить предшественника не удалось.

450x218  49 KB. Big one: 2000x967  666 KB

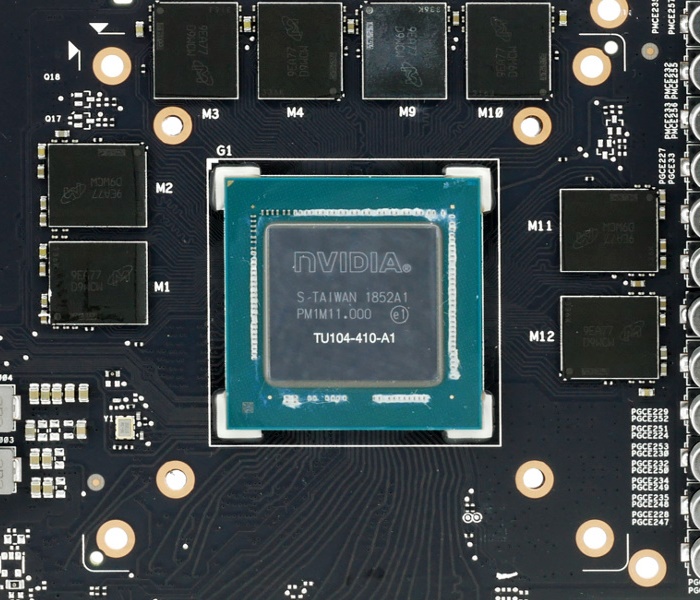

Сердцем героя обзора стал TU104-410A-A1 – улучшенный GPU видеокарты GeForce RTX 2080 с хорошим разгонным потенциалом.

реклама

Данный графический процессор произведен по 12 нм техпроцессу на 52-й неделе 2018 года и включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

300x297  53 KB. Big one: 1000x989  402 KB

Подсистема питания насчитывает десять фаз: восемь отведены на графический процессор, две – на видеопамять. За управление питанием отвечает ШИМ-контроллер MP2888A производства Monolithic Power Systems.

450x168  49 KB. Big one: 2000x748  657 KB

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9EA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота – 14 000 МГц).

реклама

Комплектация

Видеокарта ASUS поставляется в черной коробке с изображением ветродуев. Автоматическая линия сборки позиционируется как одно из важных достоинств, повышающих конечное качество продукта.

450x389  62 KB. Big one: 1500x1296  435 KB

А вот комплектация подкачала: отсутствие переходников и стяжек печалит. Пользователь получает диск с драйверами да благодарственную брошюру.

450x326  42 KB. Big one: 1500x1085  315 KB

реклама

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 431.60;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Видеокарта ASUS GeForce RTX 2070 Super Dual Evo работает на большей тактовой частоте (плюс 45 МГц) по сравнению с версией референсного дизайна.

Система охлаждения предполагает большой потенциал, однако, как показывает практика, для графических ускорителей такого уровня с технологией «Fan Stop» температура в простое высокая:

  • 50°C и 0 об/мин при работе с документами MS Office;
  • 52°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  119 KB. Big one: 781x516  71 KB

Приведем подробные характеристики микропрограммного обеспечения модели ASUS. Показатель ее уровня TDP равен 215 Вт с возможностью увеличения до 258 Вт.

450x297  62 KB. Big one: 781x516  38 KB

Начинаем наш анализ ;) . ASUS GeForce RTX 2070 Super Dual Evo отлично себя чувствует при серьезной игровой нагрузке, разгоняясь при бусте до 2010 МГц. Среднее значение составляет 1905-1920 МГц.

Система охлаждения вальяжно работает при 1500-1700 об/мин, обеспечивая низкий уровень шума, который можно ставить в пример конкурентам. С температурой графического ядра все отлично: 68-69°C в тяжелых сценах.

Однако с охлаждением силовой части из-за просчета в конструкции (пластина слишком тонкая) все не столь хорошо: температура VRM достигает 82-84°C, хотя все в рамках допустимого, а до критических показателей и вовсе как до Луны.

450x197  131 KB. Big one: 2178x956  1284 KB

Подчеркнуть эффективность работы системы охлаждения позволяет максимальная скорость крыльчаток. Температуры тут же опускаются до 54°C и 66°C соответственно.

450x198  134 KB. Big one: 2178x960  1301 KB

Тест устойчивости 3DMark Fire Strike Extreme завершен успешно с оценкой 97.7%.

450x226  178 KB. Big one: 1314x662  1101 KB

Разгон ASUS GeForce RTX 2070 Super Dual Evo

Архитектура Turing чувствительна к температурному режиму: при достижении 50°C видеокарты теряют стабильность при сверхвысоких частотах 2100-2145 МГц. Именно такие показатели доступны нашему экземпляру GeForce RTX 2070 Super Dual Evo.

Приходится опуститься на три ступени ниже и довольствоваться 2085 МГц, которые с ростом нагрева понижаются до 2025-2040 МГц. Память гонится хуже: только 15 600 МГц.

450x197  132 KB. Big one: 2174x956  1254 KB

Оверклокинг добавляет 6-7% производительности к результатам ASUS GeForce RTX 2070 Super Dual Evo «из коробки».

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  103 KB. Big one: 1630x602  121 KB

Что касается игровой производительности GeForce RTX 2070 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

ASUS GeForce RTX 2070 Super Dual Evo является отличным примером разработки модели без маркетинговых примочек и RGB-подсветки, при этом она не принадлежит к старшим линейкам графических ускорителей, как рассмотренная недавно ASUS ROG Strix GeForce RTX 2070 Super Gaming из серии ROG Strix, но нисколечко им не уступает.

Подробное тестирование новинки демонстрирует, что оставив за бортом многие второстепенные атрибуты, разработчики смогли создать интересную видеокарту, успешно конкурирующую с другими представителями данного сегмента и уступающую лишь референсным аналогам и версиям с турбиной. В плане стоимости, конечно же, да и только.

Подводя итоги, версию ASUS GeForce RTX 2070 Super Dual Evo можно смело рекомендовать к приобретению, если вас не пугает трехслотовое исполнение и скромная комплектация. Инженеры компании заставили конкурентов шевелиться, и ждать ответного удара придется недолго.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест видеокарту ASUS GeForce RTX 2070 Super Dual Evo.
  • А также лично donnerjack за помощь в подготовке материала.
