Обзор и тестирование видеокарты ASUS ROG Strix GeForce RTX 2070 Super Gaming

Оглавление

Вступление

Благодаря инженерам AMD рынок графических ускорителей наконец-то тронулся с места. Сказался анонс новых видеокарт с архитектурой RDNA и графического процессора Navi 10, построенного по техпроцессу 7 нм и снабженного поддержкой последних технологий.





В качестве ответа на Radeon RX 5700 и RX 5700 XT компания NVIDIA выпустила обновленные серии GeForce RTX 2060, RTX 2070 и RTX 2080 с приставкой «Super», которые быстро наводнили рынок. Ее партнер, ASUS, представил сразу восемь новых видеокарт, среди которых особого внимания заслуживают модели ROG Strix.

Ранее мы рассмотрели младшего представителя данной линейки, поднимемся уровнем выше и уделим время ASUS ROG Strix GeForce RTX 2070 Super: посланнику «республики геймеров», обвешанному новыми фишками.

ASUS ROG Strix GeForce RTX 2070 Super

Полное название: ASUS ROG Strix GeForce RTX 2070 Super Gaming; код производителя: ROG-STRIX-RTX2070S-8G-GAMING.

Технические характеристики





750x420  130 KB. Big one: 841x472  34 KB

Внешний вид и размеры

Те, кто был знаком с графическим ускорителем ASUS ROG Strix GeForce RTX 2080, безошибочно угадают в новинке модель серии ROG Strix с соответствующими изгибами, формами и, конечно же, оснащением.

450x262  31 KB. Big one: 1500x874  204 KB

ASUS ROG Strix GeForce RTX 2070 Super является наследником фирменных технологий и системы охлаждения с тремя вентиляторами Axial-tech, сцепленными лопастями благодаря кольцу-ограничителю.





450x221  30 KB. Big one: 1500x736  234 KB

Внушительные габариты и массивная система охлаждения потребовала обязательного наличия металлического «бэкплейта» для защиты видеокарты от прогибания текстолита. В комплекте – украшения в виде красочной разводки платы и подсветка логотипа ASUS ROG.

450x228  25 KB. Big one: 1500x760  174 KB

Дополнительное питание ASUS ROG Strix GeForce RTX 2070 Super осуществляется парой коннекторов 8-pin, рассчитанных с запасом для модели. Рядом расположены точки замера напряжений.

Энергопотребление видеокарты составляет ~210 Вт с возможностью увеличения лимита до 270 Вт для оверклокинга стандартными средствами.





450x219  36 KB. Big one: 1500x730  234 KB

При изучении поверхности видеокарты встречаем переключатель BIOS с тихим и производительным режимами, позволяющими сделать новинку бесшумной или с оптимальной кривой кулера. Выбирать вам.

450x183  22 KB. Big one: 1500x609  138 KB

Следующей остановкой становится кнопка изменения подсветки, позволяющая обойтись без лишнего программного обеспечения на ПК.

450x189  24 KB. Big one: 1500x631  180 KB







Финальным штрихом будет пара коннекторов для обычных корпусных вентиляторов 4 pin, позволяющая настроить свой профиль охлаждения совместно с видеокартой, и дополнительный коннектор RGB 12V 4-pin. Мелочь, а приятно.

450x221  26 KB. Big one: 1500x735  178 KB

Задняя интерфейсная панель раскрашена в матовый черный цвет и несет на своем борту следующие порты:

  • Два DisplayPort 1.4;
  • Два HDMI 2.0b;
  • Один USB Type-C.

450x232  26 KB. Big one: 1500x774  176 KB

Система охлаждения



Чтобы заглянуть под «капот» графического ускорителя, снимаем систему охлаждения. Для этого откручиваем шесть винтов в области GPU и зоны VRM.

450x274  37 KB. Big one: 1500x914  302 KB

Перед нами фирменная технология ASUS MaxConnect во всей красе: идеально отполированная медная подошва с никелированным основанием с отличным зеркальным эффектом. Стоит отметить, что в нее впечатались буквы графического процессора.

450x269  32 KB. Big one: 1500x898  225 KB

Силовая установка охлаждается основным радиатором через зеленую термопрокладку и напаянную пластину с увеличенными ребрами.



450x230  49 KB. Big one: 1500x767  389 KB

Основной охладитель представляет двухсекционный радиатор. Его пронизывают шесть тепловых трубок диаметром 6 мм.

450x211  35 KB. Big one: 1500x702  284 KB

В самой толстой части кулера толщина радиатора достигает 35 мм.

450x233  43 KB. Big one: 1500x778  347 KB



Вентиляторы Axial-tech выделяются революционным подходом – лопасти соединены кромкой по периметру, что, по заявлению разработчиков, положительно сказывается на уровне шума и производительности. С первым утверждением я согласен полностью: в сравнении с моделью ASUS ROG Strix GeForce RTX 2060 Super, где установлены обычные вертушки, уровень шума ниже на 1-2 дБА.

Три вентилятора Axial-tech разделены на две независимые зоны: два левых карлсона работают синхронно и обдувают область GPU, правый – часть VRM. Вентиляторы Everflow с маркировкой T129215SU вращаются со скоростью 0 – 3400 об/мин.

450x275  35 KB. Big one: 1500x916  270 KB

Отдельная пластина накрывает печатную плату и выступает ребром жесткости, параллельно отводя тепло от микросхем памяти.

450x245  28 KB. Big one: 1500x818  188 KB



Металлический «бэкплейт» в охлаждении PCB посредством термопрокладок не участвует.

Печатная плата

ASUS ROG Strix GeForce RTX 2070 Super построена на оригинальной печатной плате старшей модели ROG Strix GeForce RTX 2080. В соответствии со стандартом Super Alloy Power II используются качественные электронные компоненты.

450x230  38 KB. Big one: 2000x1022  535 KB

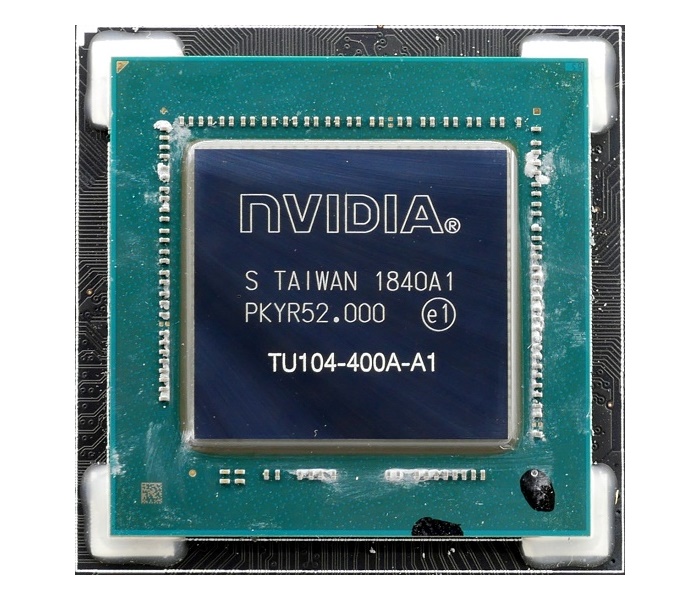

Сердцем героя обзора стал графический процессор TU104-400A-A1 – тот же, что и на видеокартах серии GeForce RTX 2080.



Данный GPU произведен по 12 нм техпроцессу на 40-й неделе 2018 года и включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.

300x300  49 KB. Big one: 1200x1200  394 KB

Подсистема питания насчитывает двенадцать фаз: десять отведены на графический процессор, две – на видеопамять. За управление питанием отвечает ШИМ-контроллер MP2888A производства Monolithic Power Systems.

450x150  38 KB. Big one: 1500x500  283 KB

В качестве видеопамяти выступают микросхемы Samsung стандарта GDDR6 с маркировкой K4Z80325BC-HC14. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).



Комплектация

ASUS ROG Strix GeForce RTX 2070 Super поставляется в большой красочной упаковке с изображением видеокарты и логотипа ASUS ROG.

450x429  58 KB. Big one: 1500x1429  361 KB

В комплектацию входят руководство пользователя, благодарное письмо и две фирменные стяжки.

450x226  23 KB. Big one: 1500x754  175 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 431.60;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты – Quiet mode

Видеокарта ASUS ROG Strix GeForce RTX 2070 Super наделена скромным заводским разгоном: плюс 30 МГц к частотам графического ядра, причем версия с приставкой ОС может похвастать уже 165 МГц.

Вначале рассмотрим режим «Бесшумный», переведя переключатель BIOS в положение Q_Mode. В таком режиме система охлаждения переходит в миролюбивое состояние с плавной кривой вентиляторов и отключением при низкой нагрузке. Результаты следующие:

  • 43°C и 0 об/мин при работе с документами MS Office;
  • 43°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  121 KB. Big one: 781x516  74 KB

Теперь приведем подробные характеристики микропрограммного обеспечения ASUS ROG Strix GeForce RTX 2070 Super. Показатель ее уровня TDP равен впечатляющим 215 Вт с возможностью увеличения до 269 Вт.

450x297  65 KB. Big one: 781x516  41 KB

Благодаря тихому режиму работы вентиляторов видеокарта ASUS остается практически бесшумной даже в нагрузке; правда, это отражается на температурах. Графический процессор прогревается до 71-72°C при оборотах крыльчатки 1200 об/мин, зона VRM – до 83°C. Частота GPU стабилизируется на отметке 1860 МГц.

В таком состоянии новинка демонстрирует прекрасные акустические показатели.

450x234  153 KB. Big one: 1950x1014  1240 KB

Тест устойчивости 3DMark Fire Strike Extreme был успешно завершен с оценкой 98.4%.

450x222  175 KB. Big one: 1313x650  1077 KB

Стандартные частоты – Performance mode

Переходим к естественному поведению видеокарты и переключим ASUS ROG Strix GeForce RTX 2070 Super в режим «Производительность».

Кривая вентиляторов вырисовывается совершенно иная, более агрессивная, при этом другие параметры остаются схожими. В таком режиме новинка демонстрирует следующие результаты:

  • 35°C и 1000 об/мин при работе с документами MS Office;
  • 35°C и 1025 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  123 KB. Big one: 781x516  75 KB

Показатели уровня TDP идентичны: 215 Вт для повседневной работы и игр, 269 Вт – для разгона.

450x297  65 KB. Big one: 781x516  41 KB

Те читатели, у которых в памяти еще свежи впечатления от обзора, посвященного ASUS ROG Strix GeForce RTX 2060 Super, могут помнить, что практически при схожем строении СО и тепловыделении новинка прогревается до 62°C по GPU и 66°C по подсистеме питания при скорости крыльчатки 1770 об/мин.

Несмотря на старшее положение, ASUS ROG Strix GeForce RTX 2070 Super оказывается холоднее и тише! Является ли это заслугой используемых вентиляторов, оптимизации конструкции радиатора или же нам попался удачный экземпляр, сказать сложно. Однако температура графического процессора едва достигала 60-61°C, силовой части – 70°C, вентиляторы раскрутились до 1720 об/мин. Частота ядра поднялась до 1920 МГц.

450x230  154 KB. Big one: 1936x990  1182 KB

Тест устойчивости также завершен успешно с оценкой 98.4%.

450x230  179 KB. Big one: 1301x667  1083 KB

Запас прочности системы охлаждения еще не исчерпан, и отбить 8-12°C вполне по силам. В таком случае удается охладить ASUS ROG Strix GeForce RTX 2070 Super до 52/60°C.

450x228  148 KB. Big one: 1926x980  1109 KB

Оптимизация модели ASUS заключается в выставлении частоты ядра 1920 МГц при 900 мВ и скорости кулера 1600 об/мин.

450x207  117 KB. Big one: 2176x1004  988 KB

Температуры графического процессора и зоны VRM достигают 55°C и 66°C соответственно, можно уже говорить о нахождении баланса.

Разгон ASUS ROG Strix GeForce RTX 2070 Super

Максимальный разгон тестируемой видеокарты составил 2010 МГц по ядру и 16600 МГц по памяти.

450x214  145 KB. Big one: 2038x970  1189 KB

Оверклокинг добавляет 6-9% производительности к результатам ASUS ROG Strix GeForce RTX 2070 Super «из коробки» и сопоставим со старшей моделью с приставкой «OC».

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  105 KB. Big one: 1630x602  120 KB

Голубым выделен режим Quiet, оранжевым – Performance.

Уровень потребляемого электричества

К сожалению, время, отведенное на тестирование видеокарты, было ограничено, из-за чего замер энергопотребления не производился. По объективным показателям он сопоставим с графическим ускорителем уровня GeForce RTX 2080.

Что касается игровой производительности GeForce RTX 2070 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Пришло время подвести итоги обзора. Модель ROG Strix GeForce RTX 2070 Super Gaming заслуженно носит титул флагмана в иерархии видеокарт ASUS GeForce RTX 2070 Super.

Флагманская система охлаждения, усиленная подсистема питания «10+2», качественная элементная база Super Alloy Power II, яркий стиль, наличие авторских фишек и активная LED-подсветка лишь усиливают приятные впечатления.

Расплатой служат большие размеры графического адаптера, которые давно перевалили за рамки эталонных решений NVIDIA (301 мм против 267 мм). Новинку вместят не все системные блоки, и потенциальным покупателям надо учесть этот момент.

В целом же ASUS ROG Strix GeForce RTX 2070 Super обеспечивает отличную производительность, выглядит потрясающе и станет отличным выбором для построения игровой машины с безупречными данными.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест видеокарту ASUS ROG Strix GeForce RTX 2070 Super Gaming.
  • А также лично donnerjack за помощь в подготовке материала.
