Обзор и тестирование видеокарты MSI GeForce GTX 1660 Ti Aero ITX

Оглавление

Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей GeForce GTX 1660 (Ti).





Видеокарта GeForce GTX 1660 Ti отлично подходит для создания игровой системы благодаря невысоким требованиям к остальным компонентам, особенно блоку питания. Более того, графический ускоритель отметился низким энергопотреблением и тепловыделением, что позволяет оснащать новинку компактными системами охлаждения и строить на его базе ПК формата mini-ITX, microATX. Ранее мы рассматривали графические ускорители подобного класса, но, как говорится, тема полностью не раскрыта.

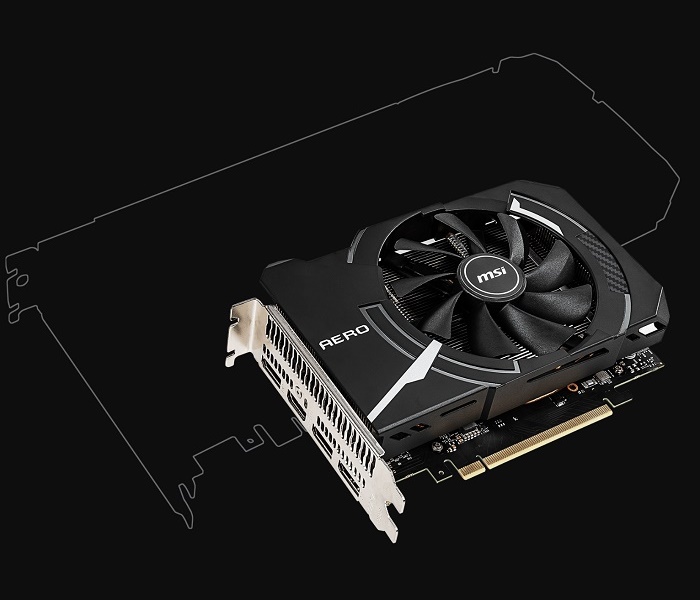

Благодаря нашему партнеру – компании Регард, настала очередь видеокарты GeForce GTX 1660 Ti Aero ITX производства MSI. Фирменная серия Aero ITX создана энтузиастами для энтузиастов и предлагает графические ускорители формата mini-ITX с длиной корпуса до 178 мм и оптимальными характеристиками, позволяющими функционировать видеокартам в тесных системах без эффекта троттлинга и перегрева. Посмотрим, чем нас сможет удивить и порадовать очередная новинка.

MSI GeForce GTX 1660 Ti Aero ITX

Полное название: MSI GeForce GTX 1660 Ti Aero ITX; код производителя: MSI GTX 1660 TI AERO ITX 6G OC.





Технические характеристики

750x419  131 KB. Big one: 843x472  34 KB

Внешний вид и размеры

Видеокарта MSI GeForce GTX 1660 Ti Aero ITX продолжает линейку графических ускорителей Aero ITX, начавшую свой путь с поколения Pascal, задавшего дизайн и тренд новому направлению компактных решений из-под крыла компании MSI.

450x325  32 KB. Big one: 1500x1083  203 KB





При длине графического ускорителя 177 мм видеокарта MSI GeForce GTX 1660 Ti Aero ITX оснащена небольшой системой охлаждения, но с одним крупным вентиляторов, обдувающим основную часть радиатора и печатной платы. Для задействования дополнительного пространства и расширения кулера новинка стала немного крупнее если не в длину, то в ширину.

450x310  33 KB. Big one: 1500x1032  248 KB

С обратной стороны фиксируем отсутствие металлического бэкплейта, которым оснащена видеокарта MSI GeForce RTX 2070 Ti Aero ITX, рассмотренная ранее, неплотную компоновку и отдельный радиатор VRM, фиксирующийся на клипсах.

450x329  50 KB. Big one: 1500x1096  353 KB

Боковая часть видеокарты получила декоративные надписи и конечно же оснащена коннектором дополнительного питания. Его место занимает разъем 8-pin, обеспечивающий теоретический TDP до 225 Вт, но потребление новинки значительно скромнее и ограничено 120 Вт.





450x212  27 KB. Big one: 1500x707  164 KB

Интерфейсная панель предлагает широкий набор портов – DVI-D, HDMI и DisplayPort, позволяющие задействовать мониторы разного класса.

450x236  23 KB. Big one: 1500x786  141 KB

Магазинный экземпляр не позволяет разобрать видеокарту.

Система охлаждения MSI GeForce GTX 1660 Ti Aero ITX построена с использованием лишь одной тепловой трубки диаметром 6 мм, что недостаточно для видеокарты уровня GeForce GTX 1660 Ti. Разработчики пошли на ухищрение, задействовав медную пластину в основании по всей ширине кулера, тем самым повысив площадь отвода нагрева от кристалла.







450x263  27 KB. Big one: 1500x875  187 KB

Две микросхемы видеопамяти охлаждаются, а точнее нагреваются через серую термопрокладку, которая попадает на медную пластину, контактирующую с графическим процессором.

450x175  18 KB. Big one: 1500x582  140 KB

Дополнительно охлаждают еще четыре микросхемы памяти аналогичным образом.

450x169  18 KB. Big one: 1500x562  121 KB



Подсистема питания MSI GeForce GTX 1660 Ti Aero ITX построена по эталонной формуле «4+2» фазы для GPU и Mem соответственно. Отметим, что они охлаждаются отдельным радиатором, что является заметным плюсом видеокарты.

450x208  22 KB. Big one: 1500x694  178 KB

Комплектация

Видеокарта MSI GeForce GTX 1660 Ti Aero ITX поставляется в небольшой бумажной упаковке с мягким наполнителем и фирменным дизайном коробки.

450x426  41 KB. Big one: 1500x1419  266 KB



Комплект поставки включает руководство пользователя и брошюру производителя по регистрации продукта.

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 430.86;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования



Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.



Стандартные частоты

Видеокарта MSI GeForce GTX 1660 Ti Aero ITX наделена небольшим заводским разгоном с тактовой частотой ядра 1830 МГц, что на 45 МГц выше эталонной модели.

При скромных габаритах системы охлаждения, разработчики не стали отказываться от пассивной работы кулера, поэтому при низкой нагрузке он работает при 1400 об/мин, что не мешает новинке оставаться очень тихой при показателе шума 30,3 дБА.

Такой режим работы показал следующие результаты:

  • 31°C и 1400 об/мин при работе с документами MS Office;
  • 31°C и 1420 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  113 KB. Big one: 780x516  72 KB



Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1660 Ti Aero ITX. Показатель ее уровня TDP равен 120 Вт без возможности увеличения.

450x297  56 KB. Big one: 780x516  42 KB

В тесте устойчивости 3DMark Fire Strike Extreme с 15 прогонами эмулируется высокая игровая нагрузка. Для видеокарты MSI GeForce GTX 1660 Ti Aero ITX инженеры подобрали слегка агрессивную кривую скорости вращения, прекрасно осознавая, что данная модель часто будет использоваться в тесных корпусах с плохой вентиляцией. Поэтому новинка сразу же из защиты переходит в нападение, не ожидая момента, когда наступит перегрев.

MSI GeForce GTX 1660 Ti Aero ITX смело бустит до 2025 МГц, но среднее значение для модели составляет 1905 МГц, что более оптимистично. При скорости вращения кулера 2300 об/мин и уровне шума едва выше среднего видеокарта прогревается до 66°C, температура подсистемы питания с собственным радиатором, обдуваемый производительным вентилятором, достигает лишь 70°C.

450x232  155 KB. Big one: 1916x990  1177 KB



Тест устойчивости удается завершить с оценкой 97,8%.

450x214  177 KB. Big one: 1367x651  1177 KB

Настройки для системы охлаждения подобраны оптимально. При максимальной скорости вращения вентилятора температуры графического процессора и силовой части удается сбить до 60°C и 63°C соответственно.

450x231  151 KB. Big one: 1912x984  1103 KB

Даунвольтинг MSI GeForce GTX 1660 Ti Aero ITX не противопоказан, но и не необходим. При напряжении 850 мВ вместо штатных 0,943-1,050 В и автоматической скорости вращения частота графического процессора держится при 1935 МГц, температура GPU составляет 63°C, подсистемы питания – 64°C.

450x201  110 KB. Big one: 2184x978  850 KB

Разгон MSI GeForce GTX 1660 Ti Aero ITX

Максимальный разгон видеокарты MSI GeForce GTX 1660 Ti Aero ITX составил 1980 МГц по ядру и 13400 МГц по памяти.

450x201  134 KB. Big one: 2184x978  1287 KB

При эталонных настройках и частотах 1905/12000 МГц новинка набрала 16747 баллов в тесте 3DMark Fire Strike.

450x194  91 KB. Big one: 1364x591  415 KB

Ручной разгон позволил поднять уровень производительности на 6%.

450x196  91 KB. Big one: 1361x595  415 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  97 KB. Big one: 1630x602  112 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce GTX 1660 Ti, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Видеокарта MSI GeForce GTX 1660 Ti Aero ITX является очередным представителем класса mini-ITX решений с компактными размерами и длиной корпуса 178 мм, что позволит задействовать новинку в соответствующих проектах.

Из слабых сторон данной модели выделим агрессивную кривую скорости вращения вентилятора в зависимости от температуры, что с одной стороны оправдано производителем, с другой сказывается на акустической картине, делая MSI GeForce GTX 1660 Ti Aero ITX чуть громче других протестированных видеокарт. Также два чипа памяти подогреваются основным кулером, что является особенностью конструкции.

Однако в остальных аспектах MSI GeForce GTX 1660 Ti Aero ITX оказывается вполне интересной и добротной видеокартой, которая имеет значительно больше плюсов. Среди них оптимальное охлаждение с грамотно подобранными характеристиками и уместно заблокированным показателем TDP на отметке 120 Вт, наличие отдельного радиатора зоны VRM.

Александр Андерсон


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту MSI GeForce GTX 1660 Ti Aero ITX.
  • А также лично donnerjack за помощь в подготовке материала.

Послесловие

Компьютерный мир комплектующих значительно разнообразнее и шире, и не ограничивается одними протестированными видеокартами лабораторией Overclockers.ru. Что касается компактных решений, у нас есть также возможность выбора, например, среди изученных и рассмотренных моделей мне запомнилась KFA2 GeForce GTX 1660 Ti White Mini (1-Click OC), которая при прочих равных выделяется металлических кожухом, парой вентиляторов, алюминиевым бэкплейтом с термопрокладкой и стильным дизайном.

448x450  53 KB. Big one: 1450x1454  312 KB

Уважаемые читатели, если вам интересен обзор видеокарты KFA2 GeForce GTX 1660 Ti White Mini (1-Click OC) и расширение круга тестируемых комплектующих, то в комментариях к данному обзору напишите, что вы думаете по этому поводу. Нам будет интересно узнать ваше мнение.
