Вступление

Компания Aerocool продолжает экспериментировать с формой и оснащением своих корпусов, представив шесть новых моделей подряд. Они отличаются не только типоразмером и лицевой панелью, но и конструкцией шасси, системой охлаждения, подсветкой и множеством других особенностей, например, наличием встроенного контроллера, пульта дистанционного управления, остеклением.

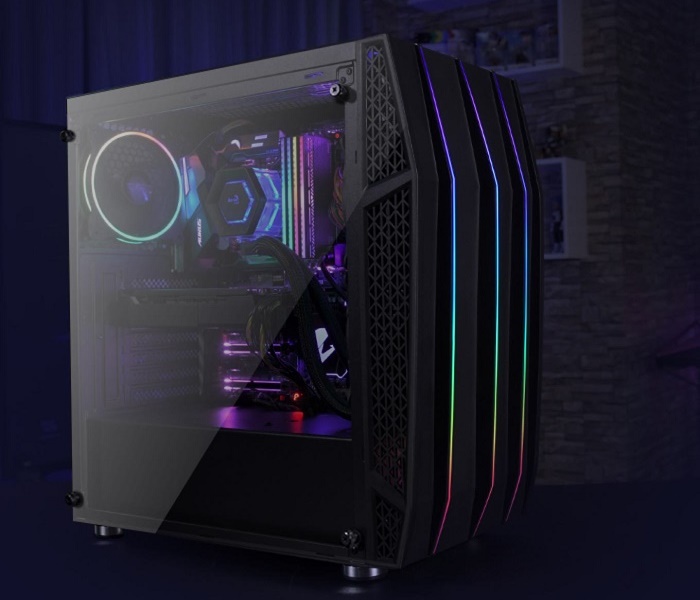

Корпус AeroCool Klaw выделяется характерной передней панелью, что делает его очень эффектным на фоне одноклассников, а его светодиодная подсветка подобно шрамам на лице героя рассекает лицевую часть.

412x450  35 KB. Big one: 1000x1091  138 KB

Как вы уже догадались, новинка предназначена для построения настольной системы игрового класса, и в данном вопросе ей помогает запоминающаяся внешность и должное оснащение.

AeroCool Klaw

Полное название: AeroCool Klaw; код производителя: EN57194.





Упаковка и комплектация

К своему счастливому владельцу корпус AeroCool Klaw приедет в классической картонной коробке, отличающейся наличием изображения устройства и перечислением особенностей новинки.

411x450  50 KB. Big one: 1369x1500  432 KB

По периметру упаковки содержится полезная информация и таблица с техническими характеристиками.

432x450  51 KB. Big one: 1439x1500  469 KB





Комплектация новинки непосредственно спрятана в корпусе, поэтому, забегая вперед, рассмотрим перечень аксессуаров заранее:

  • Набор винтов и стоек для установки материнской платы;
  • Набор винтов для фиксации блока питания;
  • Стяжки для проводов;
  • Кабель-переходник RGB подсветки;
  • Пульт управления подсветкой;
  • Руководство пользователя.

450x275  20 KB. Big one: 1500x915  133 KB

Внешний вид и размеры

Корпус AeroCool Klaw обладает одной из самых оригинальных форм передней панели, которая получила светодиодную подсветку, ориентированную на образ шрамов от когтей игрового монстра. Ассорти новинки включает затемненное закаленное стекло и металлическую часть с практичным матовым покрытием.

381x450  28 KB. Big one: 932x1100  133 KB





Дизайн корпуса выполнен в непривычной форме обычного «прямоугольника», а с выпирающей передней частью. Для получения свежего воздуха перфорация располагается только на лицевой панели по бокам, остальные элементы и прорези плотно закрыты по периметру закаленным полупрозрачным стеклом.

446x450  27 KB. Big one: 990x1000  109 KB

Набирающая популярность мода добралась и до корпуса AeroCool Klaw, где задняя дверца также оснащена стеклянной вставкой.

449x450  29 KB. Big one: 997x1000  115 KB

Тыльная панель является частью шасси, поэтому она также окрашена в черный цвет. Из интересного здесь имеются вертикальные пазы для крепления 120-мм вертушки, позволяющие изменять высоту ее расположения. В остальном радует нижнее расположение БП. Здесь же можем отметить и качество изготовления, и толщину стали – последняя составляет 0,6 мм, как и отмечено на официальном сайте. Все по-честному.







450x396  39 KB. Big one: 1500x1319  333 KB

Закаленное стекло выполнено также в несимметричной форме и крепится четырьмя винтами к шасси с резиновыми накладками.

450x341  26 KB. Big one: 1500x1138  213 KB

Пучок проводов предлагает необходимый минимум для подключения передней панели для задействования нужных разъемов. Основные коннекторы (питание, перезагрузка, индикаторы HDD, активности системы, двойной USB 3.0, одинарный USB 2.0, звук) дополнены портами от встроенного хаба, о котором мы поговорим далее.

450x314  20 KB. Big one: 1500x1046  122 KB



Корпус AeroCool Klaw имеет уже ставшую привычной компоновку с использованием тоннеля в нижней части. Последний предназначен для 3,5 жестких дисков и БП. Такой подход позволил избавиться от стойки для накопителей, благодаря чему длина совместимых видеокарт ограничена только габаритами самого корпуса. В данном случае используемый видеоадаптер может достигать максимум 370 мм.

450x449  41 KB. Big one: 1500x1497  279 KB

Обратная сторона новинки полностью раскрывает его структуру. Корзина с жесткими дисками рассчитана на два устройства, блок питания опционально рассчитан на модели длиной до 182 мм. Также основная пластина для установки материнской платы с противоположной части может приютить два накопителя форм-фактора 2,5-дюйма.

450x350  37 KB. Big one: 1500x1167  314 KB

Конструкция AeroCool Klaw не предусмотрена для скрытого кабель-менеджмента, только основные каналы вдоль стенки, выступающие крепления и комплектные стяжки.



450x444  50 KB. Big one: 1500x1481  377 KB

Новинка оборудована встроенным хабом на 10 портов с функциями ШИМ-управления. В сравнении с бюджетными моделями он оснащен органами управления – кнопки регулировки скорости вентиляторов и подсветки, режим свечения. Дополнительно к нему прилагается пульт, позволяющий дистанционно изменять LED.

450x282  50 KB. Big one: 1500x940  412 KB

Более подробное описание и схему реализации предлагает комплектная инструкция на сайте производителя. Поддерживаются материнские платы различных производителей, включая продукты ASUS, Gigabyte и MSI.

450x247  28 KB. Big one: 946x520  36 KB



Пара 3,5 жестких дисков устанавливается в несъемной корзине в тоннеле с помощью весьма гибких лотков.

450x254  27 KB. Big one: 1500x847  214 KB

Верхняя панель выполнена в лучших традициях жанра. Пылевой фильтр с магнитным креплением прикрывает два штатных вентилятора 120 мм. Согласно документации, она не предназначена для установки выносных радиаторов жидкостных систем охлаждения. Причина проста: часть материнских плат имеют высокие радиаторы подсистемы питания VRM SoC, в которые могут упираться подобные решения. Поэтому условно поддержка есть, необходимо индивидуально делать замеры.

450x325  38 KB. Big one: 1500x1084  330 KB

В качестве активной части выступают сразу три вентилятора типоразмера 120 мм с логотипом компании AeroCool. Длина провода составляет 40 см и ее хватит в любой проекции. Тип подключения – 6pin, который подходит только к хабу.



450x266  19 KB. Big one: 1500x888  123 KB

Модель DF12025 использует гидродинамический подшипник, округлая форма рамки оснащена прорезиненными вставками, а по периметру располагается RGB подсветка.

450x423  42 KB. Big one: 1200x1127  211 KB

В верхней части AeroCool Klaw имеется небольшой матовый островок с интерфейсами. В наличии пара USB 2.0, один USB 3.0 (откровенно говоря, хотелось бы наоборот), два 3,5-мм аудиопорта, кнопки включения, перезагрузки и изменения подсветки корпуса.

450x154  12 KB. Big one: 1500x512  110 KB



Передняя панель представляет собой пластиковую конструкцию с перфорированной сеткой. Последняя обеспечивает поступление внутрь корпуса прохладного воздуха, тем более что здесь предусмотрено наличие двух посадочных мест для пары 120/140 мм вентиляторов или соответствующих радиаторов. Габариты обманчиво создают впечатление, что возможна установка и более крупных элементов СЖО, например, радиатор 360 мм, но чтобы не выходить за рамки компактности, несколькими сантиметрами пожертвовали в пользу использования. Однако перед пользователем открывается большой выбор вариантов по размещению кулеров вверх-вниз и влево-вправо.

450x394  55 KB. Big one: 1500x1313  375 KB

Соответствуя выбранному пути, корпус AeroCool Klaw получил красивое LED-свечение по всей площади, синхронно управляемое встроенным контроллером.

Для демонстрации работы подсветки разработчики выложили отдельный красочный ролик.



Тестовый стенд

  • Материнская плата: MSI MEG Z390 Ace;
  • Процессор: Intel Core i7-8700K;
  • Система охлаждения процессора: Cooler Master Hyper 212 RGB Black Edition;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Накопитель SSD: Samsung SSD 970 Evo 500 Гбайт;
  • Блок питания: Corsair RM850x;
  • Корпус: AeroCool Klaw;
  • Монитор: Samsung C34F791WQI.

Инструментарий и методика тестирования

Эффективность системы охлаждения AeroCool Klaw сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и подсистемы питания. Штатный вентилятор функционировал с фиксированной скоростью из-за особенности подключения. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах "18-20-20-44-2Т".

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов). Температурные показатели с CPU снимались программой HWiNFO64. Учитывалось показание самого горячего ядра. Для разогрева видеокарты использовался тест устойчивости 3DMark Time Spy, 15 прогонов.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая в блоке питания, отключались. На графиках граница условной бесшумности для системы определяются на уровне 30.5 дБА, граница же условного комфорта на отметке 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.

Результаты тестирования

Корпус AeroCool Klaw лишен вентиляторов на передней панели, что делает новинку доступнее. Их место, по мнению разработчиков, займет радиатор СЖО с комплектными вентиляторами или собственный выбор пользователя. С другой стороны, трем вертушкам, функционирующим на выдув, ничего не остается, как забирать холодный воздух через прорези лицевой части, что частично компенсируется при работе.

Благодаря такой организации работы, AeroCool Klaw демонстрирует хороший уровень эффективности. Результаты его тестирования представлены на графиках ниже.

Температура центрального процессора, °C

Бездействие | LinX 0.7.2
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура видеокарты, °C

Бездействие | 3DMark Time Spy
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | LinX 0.7.2
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА


Включите JavaScript, чтобы видеть графики

Заключение

Корпус AeroCool Klaw получился эдакой крепостью, защищенной закаленным стеклом, причем прозрачные вставки позволяют любоваться компонентами системного блока. Его конструкция оставляет системе охлаждения только две позиции для притока и отвода воздуха.

При этом новинка не пострадала в плане эффективности и функциональности, наоборот, благодаря штатному контроллеру-хабу научилась регулировать и синхронизировать подключенные устройства. Несмотря на скромные габариты, с оснащением у модели AeroCool все в полном порядке: она вмещает процессорный кулер высотой до 164 мм и графические ускорители длиной до 370 мм.

Помимо перечисленного, оригинальной особенностью является пульт ДУ для управления подсветкой. Если она надоест, ее можно отключить простым нажатием, без необходимости открывать лишние программы на «Рабочем столе» или того хуже, лезть внутрь ПК, а при желании можно и подсоединить дополнительные устройства.

Что касается температуры внутренних компонентов, то AeroCool Klaw вполне соответствует конструкции. Акцент на эффектный стиль передней панели и остекление сделал свое дело, но разработчики постарались грамотно компенсировать такое решение предустановленными вентиляторами и хорошей перфорацией спереди, что минимизирует возможные потери.

И если вы находитесь в поиске недорогого корпуса с запоминающимся дизайном и хотите любоваться комплектующими своего ПК, то AeroCool Klaw может стать вашим другом на долгие годы.

Александр Андерсон aka go.d-bq


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тестирование корпус AeroCool Klaw.
