Обзор и тест мини-ПК Intel NUC NUC7i7BNK (BOXNUC7i7BNKQ)

Оглавление

Вступление

Компания Intel выпустила и периодически обновляет свои линейки мини-ПК под наименованием Intel NUC. Есть среди них и совсем миниатюрные «поллитровые» компьютеры. В большинстве случаев такие мини-ПК продаются без накопителя, оперативной памяти и лицензии на операционную систему. То есть, пользователь должен еще немного с ними поработать.





Но идя навстречу «просьбам трудящихся» (и чтобы не отстать от конкурентов), компания Intel выпустила мини-ПК этой серии, полностью «готовые к употреблению» (включая установленную операционную систему).

450x206  21 KB. Big one: 804x368  38 KB

Сегодня в нашем обзоре – полностью готовый к работе мини-ПК NUC7i7BNK. Официальная страница всей линейки устройств NUC – на сайте Intel (русский язык).

Технические характеристики

МодельNUC7i7BNK
ПроцессорIntel Core i7-7567U (4M Cache, up to 4.0 ГГц), TDP 28 Вт
ВидеопроцессорIntel Iris Plus Graphics 650, max 1150 МГц (встроен в процессор)
Операционная системаWindows 10 Home
ОЗУ2 x 8 Гбайт SO-DIMM DDR4
НакопительМ.2 PCIe NVMe Intel SSDPEKKW512G7 512 Гбайт
Поддержка microSD-картЕсть
Беспроводная передача данныхWi-Fi 802.11b/g/n/ac (2.4 + 5 GHz), Bluetooth 4.2, инфракрасный приемник CIR
Проводная связьLAN 10/100/1000
ИнтерфейсыUSB 3.0 (4 шт.), Thunderbolt 3 (1 шт.), HDMI 2.0a, 3.5 мм jack (наушники/гарнитура)
Размеры, мм115.0 х 112.0 х 36.0
Масса, кг0.5 (системный блок)
Гарантия3 года
Цена, руб.~64 000
Масса указана без внешнего блока питания.





Как можно видеть из таблицы, устройство основано на энергоэффективном процессоре Intel 7-го поколения, основное предназначение которого - устройства с пониженным потреблением (ноутбуки и другие автономные устройства).

Кроме того, надо отметить, что примененный интерфейс Thunderbolt 3 совместим с USB Type-C, и, при наличии переходника, может использоваться как еще один порт USB.

На «Яндекс.Маркете» оно обнаруживается под наименованием NUC7i7BNKQ и «Intel NUC7I7BNKQ Enthusiast Mini PC NUC kit».

Упаковка и комплектация

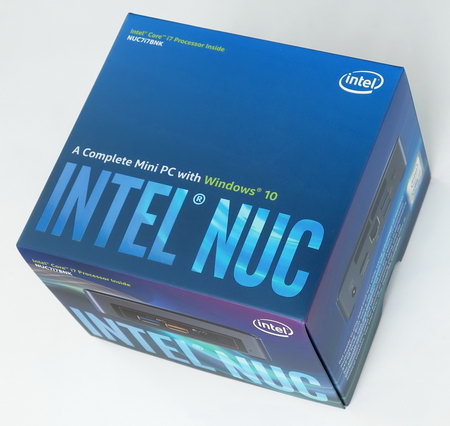

Упаковка нашего мини-ПК малогабаритная, по форме близкая к кубу:

450x426  55 KB. Big one: 1350x1277  307 KB

Сделана упаковка из картона средней прочности в приятном цветовом оформлении. Внутри коробки в два этажа расположено само устройство и его комплектация.

Запитывается устройство от комплектного адаптера:

450x305  36 KB. Big one: 1350x914  185 KB





Адаптер поставляется в виде собственно блока питания без сетевого штыря и россыпью - набор сетевых штырей для разных стран. Пользователю достаточно выбрать подходящую для своей страны вставку со штырями и прищелкнуть ее к блоку питания. А остальные можно брать с собой в путешествие.

Адаптер (блок питания) имеет высокую выходную мощность (65 Ватт, 19 V x 3.43 A), которая без проблем обеспечит все потребности как процессора, так и всех устройств в составе мини-ПК.

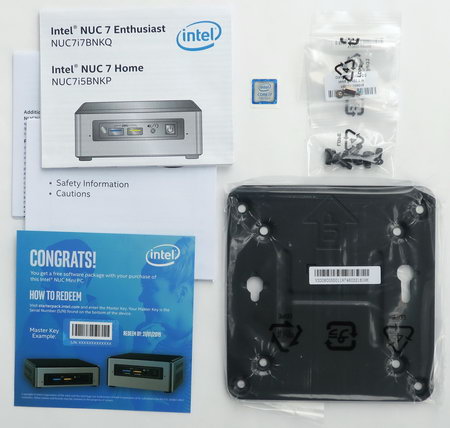

Всю остальную комплектацию можно видеть на следующем фото:

450x428  58 KB. Big one: 1350x1284  327 KB

Здесь можно видеть пластину для закрепления на мониторе в стандарте VESA, немного крепежа и несколько "бумажек". Имеющееся среди них краткое многоязычное "Руководство пользователя" может оказаться полезным для начинающих пользователей.







Подытожим комплектацию устройств:
  • системный блок;
  • блок питания с комплектом штырей для разных стран;
  • крепление на монитор;
  • сопроводительные документы, включая «Руководство пользователя».

Далее переходим к основной составной части комплекта – к собственно мини-ПК.

Внешний вид и конструкция

Внешность устройства выполнена в темных тонах. Наиболее насыщены разъемами и органами управления – передняя и задняя стенка блока. При этом в качестве передней стенки называем ту, на которой находится кнопка включения/выключения устройства; хотя при работе безразлично, какой стороной к пользователю будет повернут мини-ПК. Он даже может и вообще быть не виден пользователю, если будет закреплен на задней панели монитора.

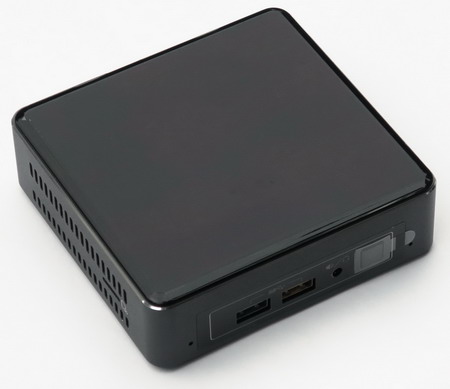

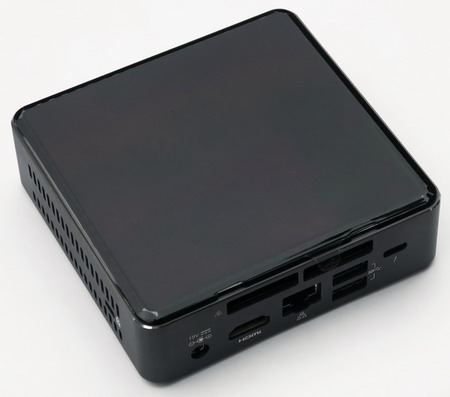

Вид платформы в двух ракурсах «по диагонали»:



450x389  43 KB. Big one: 1350x1168  194 KB

450x397  45 KB. Big one: 1350x1192  192 KB

Переднюю панель и верхнюю крышку устройства защищает относительно толстая пластиковая пленка. На ней предусмотрен «язычок», потянув за который, пленку можно снять. Но лучше этого не делать – пусть и дальше защищает внешний вид этого мини-компьютера; работе она не мешает.

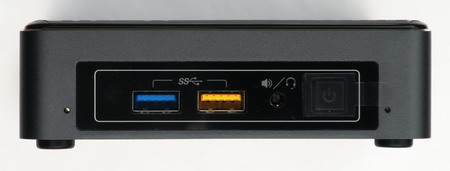

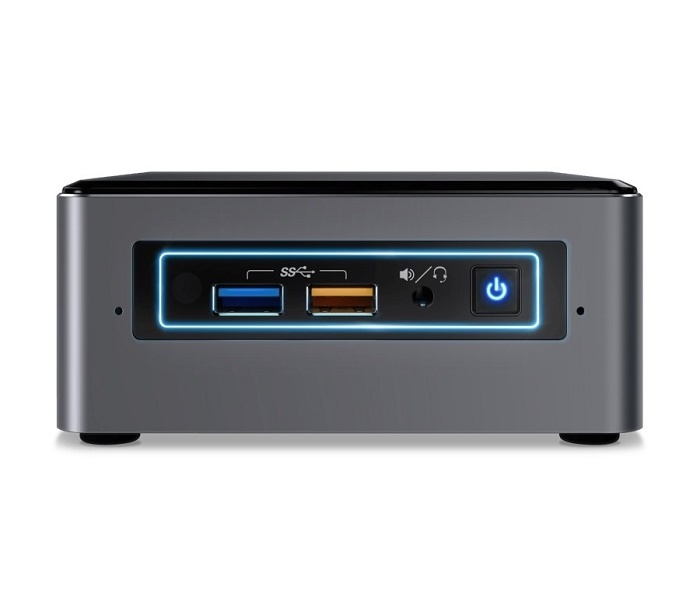

Вид платформы спереди:



450x171  35 KB. Big one: 1350x512  137 KB

Как уже упоминалось выше, передней стороной здесь условно считается та сторона, где расположена кнопка включения. Это темная квадратная кнопка; на фото она в рамочке справа. Когда блок питания включен в розетку, эта кнопка заметна гораздо лучше, так как подсвечивается красным цветом (после включения цвет меняется на синий).

Спереди выделяются два разъема USB 3.0 – один синий (обычный) и один оранжевый. На оранжевом питание поддерживается даже при выключенном устройстве, если, конечно, блок питания вставлен в розетку. Этот разъем можно использовать для подзарядки различных мобильных устройств пользователя (вместо их штатных «зарядок»). Справа от оранжевого разъема – джек 3.5 мм для подключения наушников или гарнитуры.

По краям видны два отверстия микрофонов. Могут использоваться для подачи голосовых команд, но поговорить с голосовыми помощниками с их помощью не получится, так как в устройстве нет динамика. Также на передней панели есть индикатор активности накопителя; хорошо заметный при его работе.

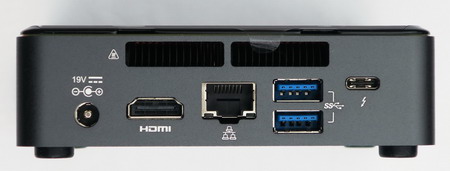

Далее – вид сзади:



450x171  38 KB. Big one: 1350x512  158 KB

Сверху видны два крупных отверстия вентиляции. Это выход системы охлаждения, а поступает воздух в систему через боковые решетки. У левого края виден разъем питания 19 В, к которому подключается входящий в комплект адаптер.

Далее – разъем HDMI, по которому передается звук и видео на монитор и устройство воспроизведения звука (вплоть до системы 7.1). Если устройства воспроизведения звука нет, то можно пользоваться обычными наушниками, подключив их к джеку 3.5 мм на передней панели. Но тогда звук будет обычным стереофоническим.

Затем идет стандартный разъем RJ-45 для соединения с локальной сетью, затем – два стандартных разъема USB 3.0, а затем – разъем Thunderbolt 3. Если пользователь затруднится применить Thunderbolt для соединения с монитором или для других продвинутых задач, то его можно использовать просто в качестве еще одного USB-порта (он совместим со стандартом USB Type-C).

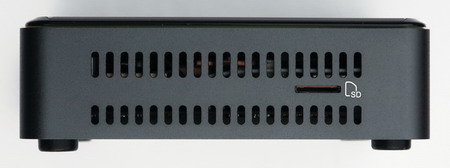

Вид слева:



450x168  36 KB. Big one: 1350x504  157 KB

На левой стороне – решетка для вентиляции, а также слот для карты памяти микро-SD.

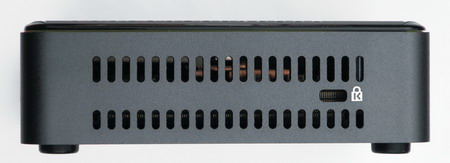

Вид справа:

450x163  38 KB. Big one: 1350x490  172 KB

На правой стороне - снова решетки вентиляции и отверстие для замка «Кенсингтон». Будем помнить о том, что малогабаритные устройства относятся к классу «легкоукрадаемых», и лучше будет подстраховаться.

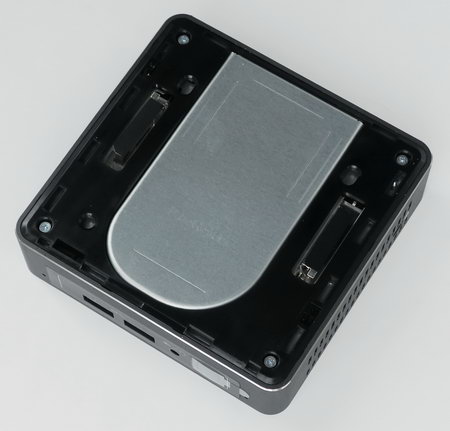

Охлаждение процессора осуществляется с помощью малогабаритного вентилятора. Увидеть его корпус можно, сняв верхнюю крышку устройства (она держится просто на защелках):

450x431  46 KB. Big one: 1350x1294  255 KB

Но пока не возникнет потребность в ремонте, открывать верхнюю крышку незачем. При малой загрузке процессора шум от вентилятора почти не слышен; при высокой нагрузке шум имеет ненавязчивый средней уровень.

Корпус устройства сделан из алюминиевого сплава, дополнительно укрепленного изнутри металлическим шасси. В целом этот мини-ПК производит впечатление прочного и «солидного» устройства, несмотря на небольшие габариты. Внутри все закреплено качественно, при умеренной тряске внутри ничего не гремит и не болтается.

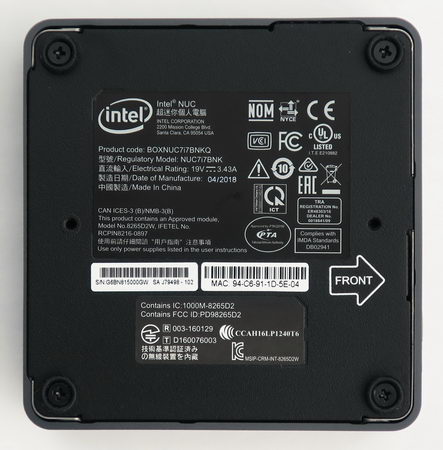

Далее осмотрим нижнюю сторону, поскольку с этой стороны осуществляется доступ к материнской плате.



443x450  58 KB. Big one: 1328x1350  487 KB

Нижняя крышка прикручена на четырех невыпадающих винтах.

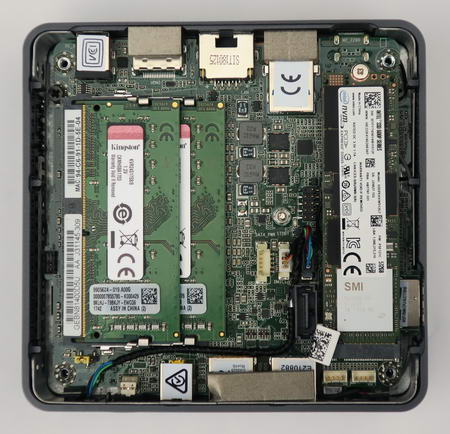

Сняв нижнюю крышку, получаем доступ к материнской плате:

450x434  72 KB. Big one: 1350x1302  476 KB

Здесь можно увидеть, какой тип оперативной и дисковой памяти установил производитель.

В качестве оперативной памяти применены два модуля памяти DDR4 KVR24S17S8/8 по 8 ГБ производства Kingston, а в качестве дисковой памяти – SSD накопитель SSDPEKKW512G7 серии Intel 600p PCIe 3.0 x4 NVMe емкостью 512 ГБ.

Из особенностей материнской платы надо отметить наличие разъема SATA. Он здесь – вполне «живой», но не используется, т.к. места под диск SATA здесь нет. Аналогично на плате есть и миниатюрные разъемы для шлейфов двух дополнительных портов USB, но они тоже могут быть использованы только в более крупных корпусах.

BIOS и операционная система

Перед тестированием мини-ПК на нем было выполнено обновление БИОС-а до последней версии. Делается это несложно, есть несколько путей – один проще другого.

Установки БИОСа нашей платформы – довольно продвинутые для устройств такого рода. Разве что не предусмотрено опций по разгону процессора; зато есть возможность «разгона» памяти, но баловаться с таймингами всем подряд пользователям советовать не буду.

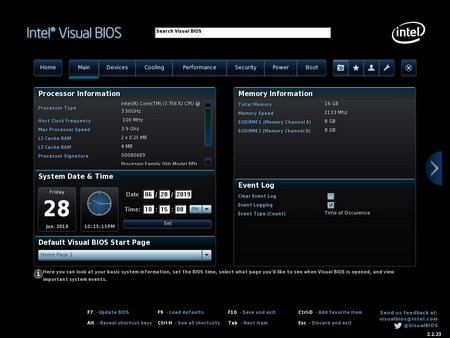

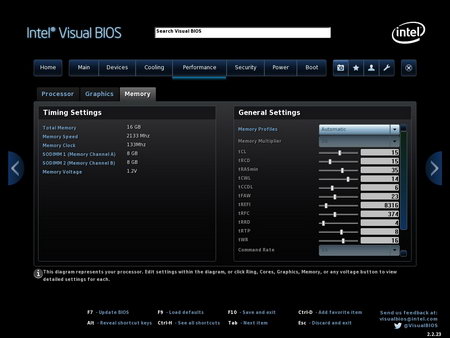

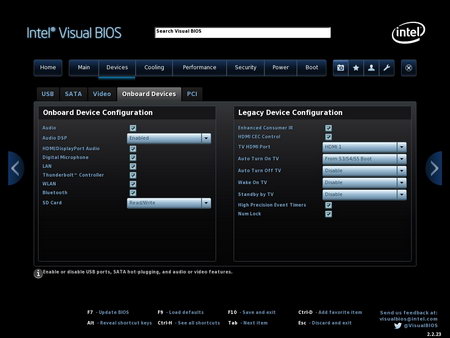

Несколько картинок БИОСа можно посмотреть на следующих скриншотах:

450x338  31 KB. Big one: 1024x768  120 KB

450x338  29 KB. Big one: 1024x768  105 KB

450x338  29 KB. Big one: 1024x768  107 KB

Устанавливать драйвера устройств на мини-ПК не надо; так как установленная на нем Windows 10 снабжена уже всеми необходимыми драйверами.

Как следствие, в диспетчере устройств нет ни одного проблемного устройства:

272x450  41 KB. Big one: 346x597  79 KB

Диспетчер устройств «видит» в системе 4 процессора, поскольку процессор содержит 2 ядра, каждое их которых работает в 2 потока.

Производительность мини-ПК NUC7i7BNK

В этой платформе применен процессор Intel Core i7-7567U со встроенным графическим ядром Intel Iris Plus Graphics 650.

Процессор содержит 2 ядра, работающих в 4 потока на частоте 3.5 ГГц (номинальная частота), 4.0 ГГц – максимальная (технология Turbo Boost), максимальная тепловая мощность – 28 Ватт.

Установленный в платформе процессор может работать как с памятью DDR3, так и DDR4; но на материнской плате предусмотрена возможность установки только DDR4 в виде двух модулей короткого «ноутбучного» типа SO-DIMM.

В тестовом стенде было установлено 2 модуля по 8 Гб, и память, соответственно, работала в двухканальном режиме. Тип установленной памяти – Kingston KVR24S17S8/8 (CL=17). Память имеет тип DDR4-2400, хотя процессор поддерживает только до DDR4-2133; но использование более быстроходной памяти, по крайней мере, не делает систему хуже.

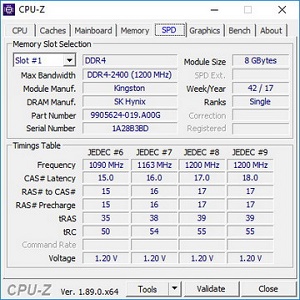

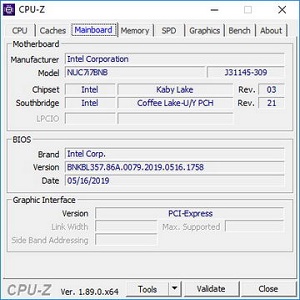

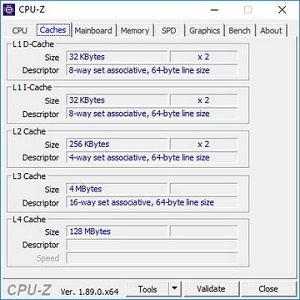

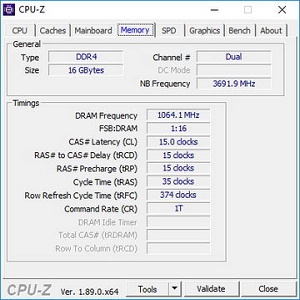

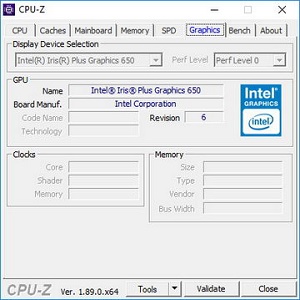

В тестах использовалось самое «ходовое» на сегодня разрешение экрана – Full HD (1920 x 1080). Начнем с картинок в «статике» - информации от утилиты CPU-Z о системе и процессоре:

300x300  59 KB. Big one: 403x402  74 KB 300x300  45 KB. Big one: 403x402  55 KB

300x300  44 KB. Big one: 403x402  52 KB 300x300  42 KB. Big one: 403x402  52 KB

300x300  54 KB. Big one: 403x402  66 KB 300x300  39 KB. Big one: 403x402  46 KB

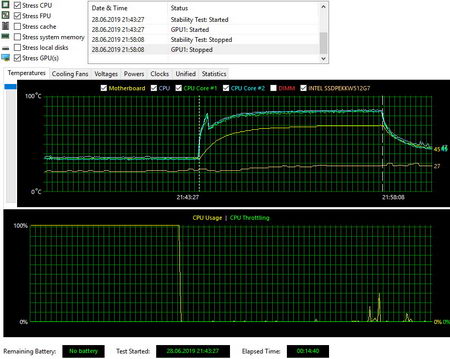

Далее – запускаем тест стабильности AIDA64 и посмотрим, не наступит ли перегрев процессора и вслед за ним – троттлинг (пропуск тактов с целью снижения перегрузки). Температура окружающей среды во время теста была 23°C, корпус устройства свободно проветривался естественной конвекцией. В результате получился вот такой график:

450x359  43 KB. Big one: 854x682  191 KB

Температура процессора в установившемся режиме осталась в рамках безопасной (не выше 85 градуcов), и троттлинг, соответственно, не наступил.

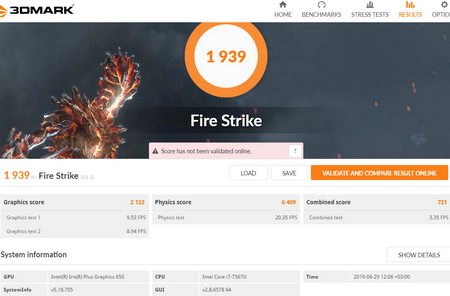

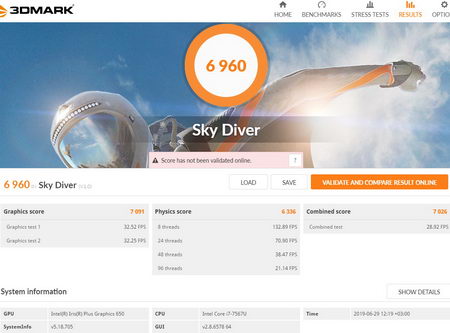

Далее – тест 3Dmark в трех вариантах по степеням «тяжести» (Ice Storm Extreme, Sky Diver, Fire Strike), что соответствует легким, средним и тяжелым играм:

450x328  34 KB. Big one: 1048x764  169 KB

450x333  28 KB. Big one: 1078x797  149 KB

450x296  25 KB. Big one: 1078x709  113 KB

В тестах серии 3DMark более-менее приемлемое качество изображения было только на "младших" и "средних" тестах, от Ice Storm Extreme до Sky Diver включительно (хотя в Sky Diver – скорее терпимо, чем хорошо). В тесте же Fire Strike изображение превратилось в слайд-шоу.

Здесь придется сделать очевидный вывод: системы на ноутбучных процессорах без дискретного графического адаптера никогда не подойдут для поклонников 3D-игр, поскольку наиболее «продвинутые» из игр здесь будут еле-еле ворочаться. Но в игры «попроще» играть можно будет.

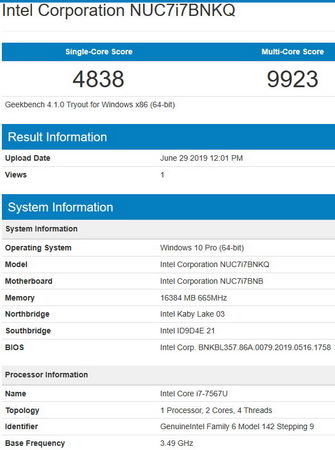

Далее – результаты теста Geekbench:

335x450  31 KB. Big one: 602x808  99 KB

335x450  31 KB. Big one: 602x808  93 KB

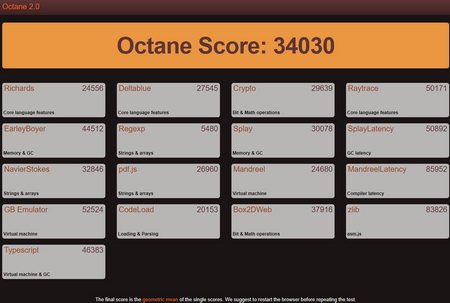

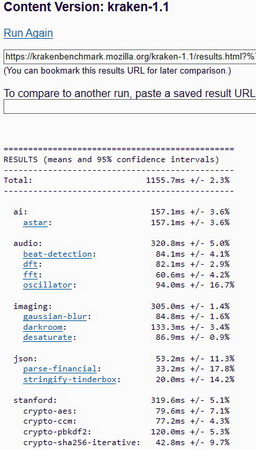

Затем – пара браузерных тестов, Octane и Kraken:

450x303  27 KB. Big one: 1178x794  119 KB

256x450  32 KB. Big one: 382x671  83 KB

Результаты тестов подтвердили производительность добротного «среднего класса» для обычных вычислительных приложений (без 3D-вычислений).

В отдельном разделе рассмотрим производительность комплектного SSD-накопителя.

Производительность комплектного SSD-накопителя Intel SSDPEKKW512G7

Как уже упоминалось выше, в качестве дисковой памяти в тестируемом мини-ПК применен SSD накопитель SSDPEKKW512G7 серии Intel 600p PCIe 3.0 x4 NVMe емкостью 512 ГБ. Его близкий «родственник» из той же серии, но емкостью 1 ТБ, уже тестировался в нашей лаборатории.

Тем не менее, быстренько пробежимся тестами именно по тому накопителю, который установлен в нашем мини-ПК. Основные параметры:

  • Емкость – 512 ГБ;
  • Скорость последовательного чтения – до 1775 МБ/с;
  • Скорость последовательной записи – до 560 МБ/с.

Накопитель основан на контроллере SM2260AA компании Silicon Motion; размер оперативной памяти накопителя – 512 МБ. Официальная страница накопителя – на сайте intel.ru.

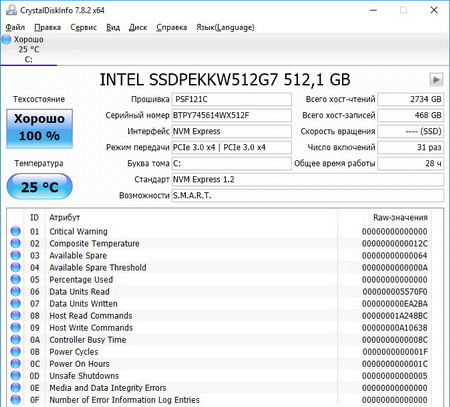

Перед тестами проверим температурный режим в «спокойном» состоянии накопителя (без выполнения операций):

450x407  63 KB. Big one: 674x609  136 KB

Тут бы можно было порадоваться столь низкой температуре, но на самом деле радоваться тут нечему. Показания температуры явно занижены относительно реальной. Даже если мощность, потребляемая накопителем, равна нулю (предположим), он должен показывать более высокую температуру из-за нагрева от процессора, материнской платы и других составных частей мини-ПК.

Другие утилиты для анализа SSD (в том числе и от самой Intel) показали такую же температуру; а реальная температура, по крайней мере, на 5 градусов выше той, которую показывают эти утилиты.

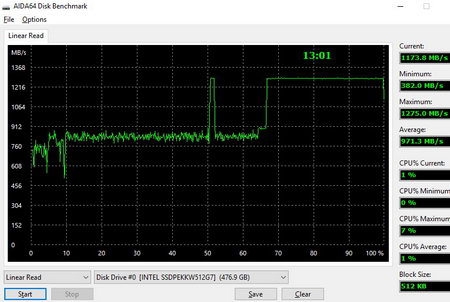

Тест на линейное чтение:

450x302  35 KB. Big one: 777x521  104 KB

Картина линейного чтения оказалась вполне ожидаемой. На тех областях диска, где содержались реальные данные, скорость чтения составила около 830 МБ/с; а на пустых областях диска возросла до 1250 МБ/с (работа алгоритмов сжатия).

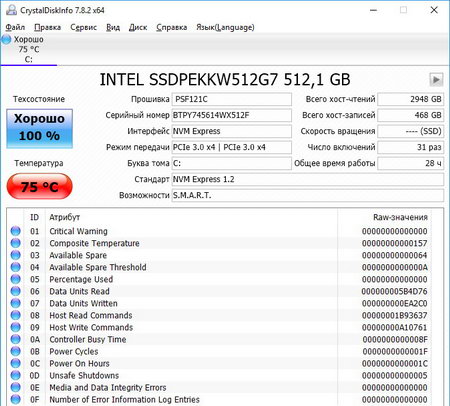

Температура накопителя к концу чтения области реальных данных повысилась до 75 градусов:

450x406  51 KB. Big one: 674x608  136 KB

Учитывая, что утилита показывает заниженные данные температуры, разогрев надо признать высоким.

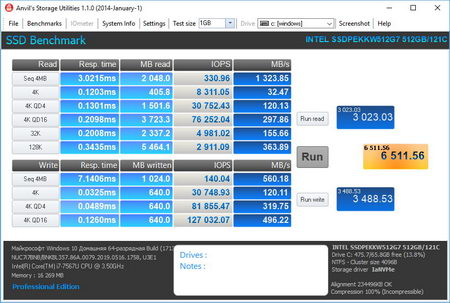

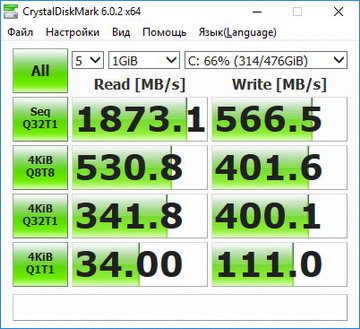

Теперь – пара результатов «ходовых» тестовых утилит для SSD:

450x303  42 KB. Big one: 850x573  147 KB

360x329  41 KB. Big one: 402x367  64 KB

Таким образом, на «коротких» операциях параметры, заявленные производителем, полностью подтверждаем.

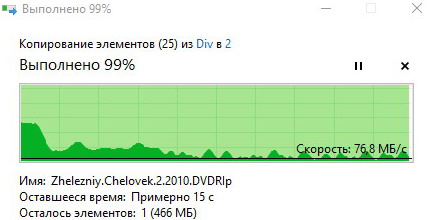

Проверим теперь поведение на «длинных» операциях, для чего скопируем 50 ГБ данных в пределах накопителя. График получился таким:

430x220  28 KB. Big one: 444x278  31 KB

После 35% копирования скорость копирования значительно снизилась. Общее время копирования составило 7 мин. 9 секунд.

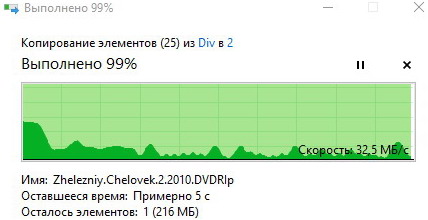

Теперь – повторение этого же эксперимента, но с принудительным охлаждением накопителя вентилятором:

428x220  25 KB. Big one: 444x282  30 KB

Падение скорости копирования после 35% стало менее сильным, а время копирования уменьшилось до 5 минут 2 секунд.

Принудительное охлаждение очень хорошо помогло увеличить скорость копирования, видимо, за счет избавления от перегрева и троттлинга. В то же время падение скорости копирования хотя и стало менее сильным, но полностью не пропало. Это – типичная ситуация переполнения SLC-кэша на «длинных» операциях.

Выводы по накопителю:

  • Параметры накопителя соответствуют заявленным на «коротких» операциях (примерно до 15 ГБ);
  • На «длинных» операциях скорость работы накопителя замедляется как из-за троттлинга, так и из-за переполнения кэша.

Мультимедиа

Теперь переходим к мультимедийным возможностям и проверяем воспроизведение видео. С воспроизведением видеороликов никаких проблем не было. Все видеоролики, включая супер-тяжеловеса 4K (3840 x 2160), воспроизводились без каких-либо дефектов (проверялось с помощью штатного приложения «Кино и ТВ»).

Результаты тестирования образцовых роликов:

Формат и параметры видеоКачество воспроизведения
688x368, Xvid, AVI, 2.7 Мбит/с, 24 fps, AC3 (DVDRip)Все хорошо
720p, H.264, MKV, 3.2 Мбит/с, 24 fps, AC3 (BDRip HD)Все хорошо
1080p, H.264, MKV, 5 Мбит/с, 24 fps, AC3 (BDRip Full HD)Все хорошо
1080p, H.264, MP4, 17.5 Мбит/с, 30 fps, AAC (Camcorder)Все хорошо
1080p, AVC, 28 Мбит/с, 50 fps, AC3 (Camcorder)Все хорошо
2160p, AVC, MP4, 51 Мбит/с, 30 fps, AAC (Camcorder)Все хорошо

В итоге мини-ПК справился с воспроизведением всех тестовых файлов, в том числе и с «супертяжеловесом» 4K (2160p). И это – вполне логично, ибо казавшийся недавно «запредельным» формат видео 4К теперь не представляет никаких проблем для процессоров современного среднего класса. Таким образом, при воспроизведении большинства фильмов из сети проблем не ожидается.

Звук устройство может передать как в «цифре» (на внешний декодер), так и в аналоговом виде в виде стереовыхода на джек 3.5 мм для гарнитуры/наушников.

Запас громкости хороший, с прослушиванием «тихих» треков проблем нет. Тестовые измерения с последующей обработкой программой RMAA показали, что с характеристиками звуковой системы, действительно, все хорошо:

450x149  23 KB. Big one: 601x199  48 KB

Качественные оценки даны тоже программой RMAA. Итоговый результат – «Хорошо», причем положительные характеристики сбалансированы по всем показателям.

Заключение

Протестированный мини-ПК показал себя способным заменить «настоящий» (большой) системный блок во всех отношениях, кроме 3D-игр.

В дополнение этот мини-ПК оснащен поддержкой беспроводной связи Wi-Fi и Bluetooth, которыми обычно "большие" системные блоки не оснащаются. И при этом стандартный порт RJ-45 для кабельной гигабитной сети тоже присутствует (как у «больших» системников).

Этот мини-ПК занимает очень небольшое пространство на столе пользователя, которое может быть вообще уменьшено до нуля за счет его размещения на задней стороне монитора (при условии, что монитор совместим с креплениями соответствующего стандарта).

Отдельный вопрос - о цене устройства. Как и всех подобных устройств, она получается выше, чем для равного по производительности «большого» системного блока. Но, поскольку существуют в природе пользователи, для которых цена какого-либо устройства не является определяющим критерием при его покупке, то этот мини-ПК найдет своего потребителя (пусть и не слишком многочисленного).

Особенно успешным может быть применение этого мини-ПК в офисах, где пользователи порадуются лишнему свободному месту; а слабые возможности в 3D-играх их нисколько не разочаруют, поскольку играть в игры в рабочее время все равно руководство не позволяет (как правило). :)

Что касается недостатков этого мини-ПК, то можно упомянуть несоответствие примененного накопителя SSD цене устройства в целом. При такой цене либо накопитель должен быть больше по объему, либо он должен был бы принадлежать к более «продвинутой» серии (например, Intel 760p). А еще лучше - и то, и другое.

Виктор Ющенко aka Kilimanjaro
