Обзор и тестирование материнской платы MSI MEG X570 Godlike

Оглавление

Вступление

Все больше появляется материнских плат, основанных на чипсете AMD X570. Это новый флагман, который был приурочен к выходу очередного поколения процессоров AMD Ryzen. В данном случае архитектура поменялась, были внесены принципиальные изменения, связанные с внедрением новых технологий и внутренней организации.





Думаю, что компании AMD было не просто принять решение по совместимости с предыдущим поколением. Скорее всего, этот вопрос занял у специалистов компании много времени и сил, потому что надо было предусмотреть совместимость старых процессоров с новыми материнскими платами и новых процессоров со старыми. Поэтому над разводкой пришлось сильно колдовать.

450x450  103 KB

Совместимость это всегда хорошо, но иногда это компромисс, которого нужно избежать. Нет, это не пример перехода с LGA 1151 на LGA 1151-v2, где по сути не поменялось ничего. Возможно, AMD надо было пожертвовать совместимостью ради оптимального дизайна и достижения максимального результата, но специалисты компании решили иначе и сделали ставку на преемственность и постепенный переход.

Еще предполагалось, что процессоры и вся новая платформа в целом составят острую конкуренцию по основному показателю цена/производительность, но все пошло не так гладко и новые материнские платы появляются по запредельным ценам. Только недавно наткнулся в одном магазине на модель, которую я обозревал ранее. Это материнская плата MSI MEG X570 ACE с ценником в 27 000 рублей. Я был просто в шоке. 26 000 рублей стоит процессор AMD Ryzen 7 3700X и еще столько же надо отдать за материнскую плату? Где получается доступнее платформы Intel? Зато теперь понятно, почему конкурент не торопится снижать цены.

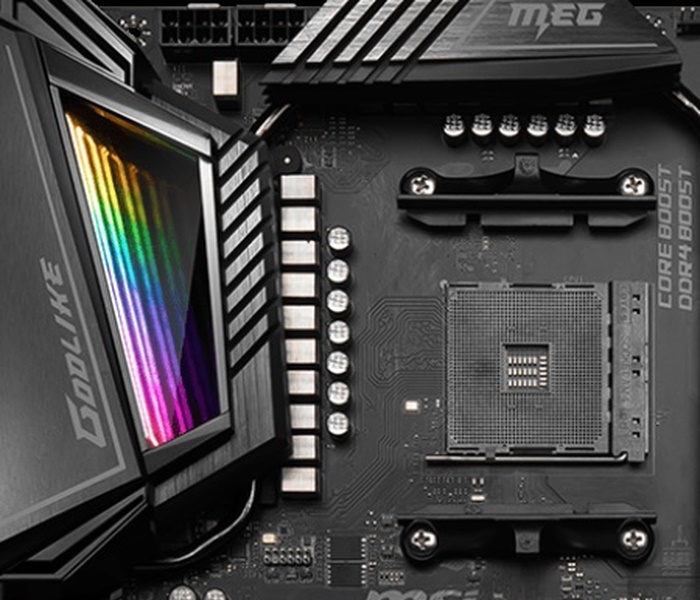

Однако материнская плата, которая повергла меня в шок, еще далеко не самая дорогая. Есть еще такая интересная модель как MSI MEG X570 Godlike. Ее стоимость составляет 57 000 рублей, всего лишь на 30 000 рублей дороже модификации MSI MEG X570 ACE. Что там еще можно было улучшить на такую сумму денег? Сейчас мы попытаемся в этом разобраться, поскольку именно эта плата оказалась на тестировании.





450x324  35 KB. Big one: 1313x944  281 KB

Может это «божественное» устройство делают из золота вручную? Во всяком случае, очень любопытно, чем оправдана такая большая цена. Неужели найдутся покупатели такого решения, предназначенного для платформы AMD Socket AM4? Впрочем, для владельцев AMD Ryzen 3 2200G печальная новость – видеовыходов на задней панели нет.

Упаковка и комплектация

Если честно, то я думал, что коробка будет больше. Она на удивление не очень большая, но тяжелая. Поэтому сверху предусмотрена ручка для удобства транспортировки.

450x370  29 KB. Big one: 1000x822  100 KB





Картон очень плотный и очень качественная полиграфия. Оформление очень красочное и симпатичное. Отличия от MSI MEG X570 ACE в упаковке есть, но это больше касается структуры и организации внутри. Снаружи прослеживается что-то похожее.

450x353  29 KB. Big one: 1000x785  104 KB

Это понятно, поскольку обе платы относятся к модельному ряду MEG (MSI Extreme Gaming) и к устройствам одного поколения, потому что появились практически одновременно.

387x450  39 KB. Big one: 860x1000  138 KB

Фон упаковки черный. Спереди, основную часть занимает изображение самой платы. В левом верхнем углу находится эмблема серии Gaming и логотип производителя. Справа, также в углу, сообщают о наличии интерфейса Lightning четвертого поколения. Ниже указано полное наименование модели. Мы видим стилизованную аббревиатуру MEG, название чипсета и приставку, обозначающую модификацию Godlike.





В левом нижнем углу виден логотип AMD Ryzen. Рядом сообщают о том, что устройство совместимо с моделями 2000-й и 3000-й серии. Справа находится серая вставка с наименованием чипсета – AMD x570. Тут нам сообщают о поддержке новой шины PCI-e Gen4 и технологии AMD Store MI.

Пора перевернуть коробку.

390x450  44 KB. Big one: 866x1000  164 KB

Здесь информации больше. Сверху мы снова видим наименование модели. По самому центру находится изображение материнской платы. По краям от него расположено несколько вставок с описанием ключевых особенностей и технических решений. Ниже находится таблица со спецификацией и схематическое изображение задней панели устройства с подписями.

Передняя панель является крышкой, которая фиксируется двумя липучками по углам. Откроем ее и посмотрим, что там прячется.







450x320  33 KB. Big one: 1000x712  125 KB

Здесь мы видим большое окно в форме контура эмблемы MSI Gaming. Сквозь прозрачный пластик видна сама плата. Сверху расположена надпись: one board to rule them all. Это означает примерно «Одна плата для управления всем». Внизу есть еще одна надпись: True Gaming. Тут уже гораздо проще перевести. Речь идет про настоящий гейминг. На оставшейся крышке находится шесть вставок с подробным описанием такого же количества используемых технических решений или особенностей устройства.

Внутри упаковки спрятались еще две коробки. Одна из них картонная с прозрачной пластиковой крышкой, сквозь которую мы уже любовались платой.

450x361  22 KB. Big one: 1000x802  79 KB

Вторая также изготовлена из картона, но крышка у нее тоже картонная. Внутри можно обнаружить три отсека. У каждого из них своя собственная крышка, а между ними специальные разделители. Отсеки изолированы друг от друга и в них расположился весь комплект поставки.



Сама коробка ничуть не меньше той, в которой находится материнская плата и самое удивительное – не сильно легче.

450x317  15 KB. Big one: 1000x704  57 KB

Что же такого там может быть, может слиток золота или дорогой сувенир? Нет, все оказалось не так. В двух отсеках – две какие-то мощные карточки, а в самом большом – мешок с аксессуарами, антенна и информационные носители.

Давайте сначала посмотрим на последние.

300x170  14 KB. Big one: 1000x566  101 KB 300x170  13 KB. Big one: 1000x566  88 KB
  • Quick Installation Guide (руководство по монтажу);
  • Users Guide (руководство пользователя);
  • Брошюра с рекламой новых продуктов;
  • Карточка с информацией о розыгрыше призов;
  • Регистрационная карточка
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.
  • Наклейка на корпус;
  • Плакат с платой.



300x126  9 KB. Big one: 1000x420  57 KB 300x126  7 KB. Big one: 1000x420  44 KB

Да, макулатуры получилось много, уже часть денег можно будет вернуть. Ну а если серьезно, то плата очень дорогая, а тут по сути ничего нового. Уже молчу про то, что вместо диска можно положить флешку стоимостью 200 рублей за 16 Гб. Драйвера и софт все равно устареют и их придется скачивать с сайта, а флешка приятный бонус, но не судьба.

Теперь посмотрим на огромный набор аксессуаров. Давайте начнем с мешка, а остальные, более крупные элементы рассмотрим отдельно.

300x192  15 KB. Big one: 1000x639  103 KB 300x192  12 KB. Big one: 1000x639  80 KB
  • Шесть кабелей SATA 6 Гбит/с в специальной оплетке;
  • Три винта крепления для накопителей M.2;
  • Два термистора;
  • Один кабель для устройств Corsair;
  • Несколько кабелей для RGB LED подсветки;
  • Переходник minijack 3,5 мм на 6,3 мм;

450x374  21 KB. Big one: 1000x832  72 KB



Очень обширный комплект, но это еще далеко не все. Конечно же, есть внешняя антенна для беспроводного модуля.

450x261  20 KB. Big one: 1000x581  72 KB

Она лежит в самом большом отсеке вместе с мешком, где находится большая часть аксессуаров. В отдельном отсеке разместилась огромная и тяжелая карта с вентилятором посередине. На ней есть надпись M.2 Xpander-Z Gen. 4.

300x241  14 KB. Big one: 1000x804  90 KB 300x241  13 KB. Big one: 1000x804  78 KB

Устройство большое и тяжелое. Оно предназначено для установки двух дополнительных накопителей M.2. Подождите, но ведь на материнской плате уже есть три порта M.2 PCI-e x4 Gen 4. Да, но будет еще два и всего - пять. Как вы поняли, чтобы приютить на борту два накопителя M.2 PCI-e x4 Gen 4, нужно всего восемь линий PCI-e.



300x234  13 KB. Big one: 1000x780  81 KB 300x234  12 KB. Big one: 1000x780  72 KB

Именно столько нужно для работы адаптера, а поэтому он вставляется в слот PCI-e x16. Но, судя по контактам, использует не все его возможности, а только восемь линий. Сверху находится разъем для подключения вентилятора и переключатель режимов его работы. Еще сверху можно увидеть шестиконтактный разъем дополнительного питания. Через такой обычно запитываются видеокарты.

С правой стороны находятся контакты для подключения индикации работы накопителя. Соответствующие провода есть в комплекте.

450x250  19 KB. Big one: 1000x555  64 KB

Тепло от накопителей отводит огромный и тяжелый радиатор с небольшим вентилятором посередине.



300x201  13 KB. Big one: 1000x671  84 KB 300x201  10 KB. Big one: 1000x671  54 KB

С обратной стороны радиатора есть две терморезинки для лучшего контакта с накопителями. Если радиатор сдать на металл, то можно вернуть еще часть денег, а если серьезно, то я слабо себе представляю наличие пяти M.2 накопителей в системе. Что еще у нас есть в комплекте? Плата была бы не Premium Luxury если б не сетевой адаптер 10G Ethernet.

300x259  12 KB. Big one: 1000x864  82 KB 300x259  12 KB. Big one: 1000x864  74 KB

Без него сейчас геймеру как без рук, а маршрутизаторы и коммутаторы стандарта 10GbE сейчас раздают на сдачу в магазине. По мне, так это еще один сомнительный девайс из комплекта поставки, который мало кому пригодится, но за который надо будет платить при покупке платы.

Дизайн и особенности платы



Перед нами материнская плата формата EАТХ. Ее габариты составляют 305 х 272 мм, что может послужить дополнительным препятствием для потенциальных покупателей.

Однако не стоит унывать, ведь есть такой замечательный корпус MSI MPG Sekira 500X. Производитель подумал о вас и предложил свое решение.

450x395  34 KB. Big one: 1000x878  130 KB

Печатная плата черного цвета, поверхность матовая. Я думал, что это будет нечто похожее на MSI MEG X570 ACE, но с расширенным комплектом поставки. Оказалось, что это не так и перед нами совершенно своеобразная и уникальная плата. Понятно, что в первую очередь она отличается габаритами, затем на ней присутствует похожая система охлаждения, поскольку здесь также используются три радиатора для накопителей M.2. На этом сходство заканчивается, новинка крупнее и тяжелее.

Еще здесь есть справа вставка с каким-то экраном, который находится прямо рядом с индикатором POST кодов. Плата выглядит строго и невыразительно.

450x372  30 KB. Big one: 1000x827  110 KB

Как на многих современных платах, здесь присутствует пластиковый кожух слева. В верхней его части, над разъемами задней панели, находится вставка с RGB LED панелью. Там же находится надпись Godlike.

450x324  36 KB. Big one: 1000x719  132 KB

С обратной стороны платы элементов практически нет, но есть интересные особенности. Например, можно видеть три серых капли с надписями. Оказывается, они предупреждают о том, что в этих местах могут быть втулки крепления на корпусе. Это своеобразное напоминание пользователю о том, чтобы он монтировал устройство правильно и не оставлял лишних деталей, которые будут мешаться плате.

450x325  28 KB. Big one: 1000x722  107 KB

Питание на материнскую плату подается через основной и два дополнительных коннектора ATX по схеме 24+8+8.

300x131  9 KB. Big one: 1000x438  54 KB 300x131  9 KB. Big one: 1000x438  52 KB

Такое сочетание наблюдается только на очень производительных платах, которые предназначены для разгона прожорливых процессоров. На плате MSI MEG X570 ACE было такое же сочетание, а здесь явно не могло быть хуже. Видно, что производитель позаботился о питании как следует.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Все они обрамлены одной монолитной стальной рамкой. Здесь защелки только с одной стороны, а с другой фиксаторы. Чтобы активировать двухканальный режим нужно установить две планки через слот друг от друга.

450x242  27 KB. Big one: 1000x538  105 KB

Заполнять рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 / 3000 / 3200 (3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4800+ (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать.

Контроллер памяти в новых процессорах теперь отвязан от шины Infinity Fabric и поэтому память легко гонится. Многие модули памяти в разгоне работают на 1.35 В. Максимально допустимый объем 128 Гб достигается путем установки четырех модулей по 32 Гб. Такие модули появились недавно, и поэтому все производители начали рапортовать о поддержке большего объема, хотя, на мой взгляд, это больше зависит от контроллера памяти в процессоре.

Производитель гордо сообщает первой строкой на сайте о 19-фазной схеме питания процессора. Понятно, что никаких 19 фаз тут нет, речь может идти только о таком количестве каналов. Общая формула получается как 14+4+1 или 2х7+4х1+1. Это действительно очень много, но плата флагманская и она ничем не должна уступать другим решениям.

450x320  36 KB. Big one: 1000x712  137 KB

На каждый канал приходится супер ферритовая катушка и по одной транзисторной сборке International Rectifier TDA21472.

450x198  21 KB. Big one: 1000x440  80 KB

Драйверов нет, они интегрированы в сборки, а удвоители распаяны с обратной стороны. Это микросхемы International Rectifier IR3599.

450x219  24 KB. Big one: 1000x487  91 KB

В качестве основного ШИМ-контроллера используется чип International Rectifier IR35201. Такой же использовался на плате MSI MEG X570 ACE. Он восьмифазный, поэтому там он функционировал в режиме 6+2, а здесь 7+1.

Все дело в том, что микросхемы International Rectifier IR3599 могут быть не только удвоителями, но также позволяют увеличивать количество каналов до четырех.

450x345  41 KB

Подсистема питания здесь выглядит очень солидно. Подобные компоненты можно встретить только на очень дорогих платах уровня HEDT. Возможно, так и должно быть, поскольку топовый процессор AMD Ryzen 9 3950X обладает шестнадцатью ядрами.

Конденсаторы капсульные, твердотельные, распаяны неподалеку. Сверху с обратной стороны можно заметить несколько танталовых.

450x278  31 KB. Big one: 1000x617  103 KB

Тепло от транзисторов отводят два радиатора. Однако прежде чем их демонтировать, нужно снять пластиковый кожух справа.

300x200  6 KB. Big one: 1000x665  37 KB 300x200  6 KB. Big one: 1000x665  37 KB

Он крепится четырьмя винтами с обратной стороны. Сверху находятся вставки и надписи. С обратной стороны можно увидеть модуль с RGB светодиодами. От него идет кабель, который соединяется с платой через специальный разъем. Под кожухом находится боковой радиатор охлаждения транзисторных сборок. Он соединяется тепловой трубкой с верхним.

450x279  26 KB. Big one: 1000x619  99 KB

Однако это еще не все. От верхнего радиатора тепловая трубка загибается вниз и идет до радиатора чипсета. Получается единая система охлаждения. Верхние радиаторы изготовлены из алюминиевого сплава и окрашены в черный цвет. Поверхность шероховатая. Оребрение достаточно развитое.

В качестве термоинтерфейса используется темно-серая терморезинка толщиной около 1 мм. Каждый радиатор крепится жестко при помощи двух винтов, закрученных с обратной стороны.

300x188  9 KB. Big one: 1000x628  51 KB 450x283  16 KB. Big one: 1000x628  51 KB

Нижний радиатор также изготовлен из алюминиевого сплава и форма его очень странная. Он также окрашен в черный цвет. Внутри его скрывается небольшой вентилятор Power Logic PLD05010B12H.

Сверху находятся две декоративные пластины черного цвета. Одна из них с прорезями, она защищает вентилятор. Другая – скрывает ребра радиатора и модуль с RGB LED подсветкой. Они очень прочно приклеены, и я не стал их отдирать, чтобы не повредить устройство.

В качестве термоинтерфейса используется толстая терморезинка розового цвета. Крепление осуществляется четырьмя винтами с обратной стороны жестко. Но и это еще не все. Есть три металлических пластины, которые должны отводить тепло от накопителей M.2.

300x168  7 KB. Big one: 1000x559  42 KB 300x168  8 KB. Big one: 1000x559  42 KB

Они также изготовлены из алюминиевого сплава и окрашены в цвет радиаторов. С одной стороны, на них находятся выступы, которые вставляются в радиатор чипсета и там фиксируются. С другой стороны, они крепятся сверху винтами. В качестве термоинтерфейса здесь используется тонкая голубая терморезинка, которая заклеена защитной пленкой.

Теперь, когда все радиаторы сняты, можно увидеть чипсет AMD X570.

450x450  35 KB. Big one: 1000x1000  134 KB

Он изготовлен на 14-й неделе 2019 года и на нем еще присутствуют буквы ES. Поскольку он содержит очень гибкую конфигурацию, то производители плат будут использовать в различных устройствах разнообразные комбинации.

Здесь мы видим смещение в сторону использования M.2 накопителей и слотов PCI-e x16, а портов SATA всего шесть. Они находятся по правому краю и выведены вбок.

450x115  12 KB. Big one: 1000x256  43 KB

В целом это получается очень удобно. Однако здесь без дополнительного контроллера не обошлось. Используется старый знакомый ASMedia ASM1061.

300x300  27 KB

Выше портов SATA распаяны две колодки портов USB 3.0, которые теперь называются USB 3.1 Gen1 и еще одна USB 3.1 Gen2.

450x153  15 KB. Big one: 1000x339  54 KB

В правом нижнем углу находится колодка для подключения кнопок и индикаторов корпуса, коннекторы для вентиляторов или помп СЖО.

450x286  25 KB. Big one: 1000x636  89 KB

Левее расположены переключатель разгона Game Boost и две кнопки: Power и Reset. Затем идут две колодки USB 2.0, а между ними две кнопки BCLK+ и BCLK-.

450x176  21 KB. Big one: 1000x390  80 KB

Далее по нижнему краю идут три разъема для вентиляторов, два для термистров, переключатель двух микросхем BIOS.

450x164  17 KB. Big one: 1000x364  64 KB

Еще есть один разъем для ARGB LED, один для установки модуля TMP и колодка передней аудиопанели.

450x303  31 KB. Big one: 1000x674  116 KB

Звуковая подсистема очень странная. Начнем с того, что здесь используются два восьмиканальных кодека Realtek ALC1220. Один для привычных миниджеков сзади, а другой для отдельного разъема 6,3 мм для наушников. Присутствуют специальные электролитические звуковые конденсаторы и ЦАП ESS Sabre 9018.

450x163  23 KB. Big one: 1000x362  88 KB

Рядом со звуковым кодеком, находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6797D.

300x300  27 KB

Далее по левому краю, почти за разъемами задней панели, распаяна микросхема гигабитного сетевого контроллера Killer E2600.

450x361  38 KB

Это не единственный сетевой адаптер, есть еще Killer E3000, который способен работать по новому стандарту Ethernet 2.5G.

300x300  28 KB

На этой плате мы видим всего четыре слота расширения. Все они PCI-e x16.

450x343  40 KB. Big one: 1000x763  149 KB

Все слоты PCI-e x16 обрамлены металлической рамкой. Верхние три получают линии от процессора, поэтому могут работать по формуле х16+х0+х0 или х8+х4+х4 или х8+х0+х8. Нижний получает четыре линии от чипсета. Между слотами расположились два посадочных места для установки накопителей M.2. Один находится выше.

450x333  38 KB. Big one: 1000x739  142 KB

Они могут работать как в режиме SATA так и PCI-e x4 Gen4. Существуют ограничения на совместное использование, поэтому лучше изучить подробную информацию на сайте производителя. На задней панели находятся следующие интерфейсы.

450x180  19 KB. Big one: 1000x399  63 KB
  • Кнопка BIOS (обновление/восстановление через USB)
  • Кнопка ClrCMOS
  • Один разъем PS/2 для мыши или клавиатуры
  • Четыре разъема USB 3.1 (один Type-C);
  • Два разъема USB 3.0;
  • Один гигабитный сетевой разъем RJ-45;
  • Один 2.5G сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один аудиоразъем 6,3 мм;
  • Один оптический выход;
  • Два вывода для антенн.

На плате установлен беспроводной модуль Killer Wi-Fi 6 AX1650. На самом деле это все тот же Intel AX200.

450x377  26 KB. Big one: 1000x837  92 KB

Он вставляется в специальный разъем M.2 на плате. Мы обошли вниманием правый верхний угол, где находится сдвоенный семисегментный индикатор и OLED экран.

450x184  24 KB. Big one: 1000x409  96 KB

Еще вверху находятся четыре коннектора для вентиляторов, один разъем для устройств CORSAIR, четыре светодиода индикатора и площадки для замера напряжений.

Технические характеристики

600x704  238 KB. Big one: 693x814  61 KB

Возможности BIOS

Оболочка уже давно знакомая по предыдущим моделям и претерпела небольшие косметические изменения. Это все тот же Click BIOS, но уже 6-го поколения. Не знаю, что меняется каждый раз, но она по-прежнему узнаваема и структура осталась неизменной.

Все сделано красиво и в то же время интуитивно понятно. Минимальные настройки доступны на начальном экране EZ Mode. Доступны функции выбора загрузки, активации XMP профиля и заводского разгона. Конечно же, можно установить время и дату и поэкспериментировать с автоматической настройкой режима работы вентиляторов. Плата попала на тестирование с версией BIOS 1.01. Я немного поработал с ней, но потом обновил до версии 1.30. Меню очень удобное и понятное.

Что касается разгона, то здесь важно понять алгоритм и принципы в целом. Для этого есть предустановки под разными числами и последнее из них – 11, где активируется режим 4.45 ГГц.

В меню настроек достаточно много пунктов и легко заблудиться. Понравилось, что после выхода из системы, отображается окошко со списком внесенных изменений. Не помню, в какой генерации Click BIOS появилась эта функция, но очень удобно.

Очень туго осуществляется ручной разгон. Сложно спрогнозировать поведение процессора. Нет четкой зависимости от увеличения напряжения на ядрах с их разгоном. Поведение платы при разгоне/переразгоне обычное. Приходится нажимать кнопку ClrCMOS.

Тестовый стенд

Тестирование материнской платы MSI MEG X570 Godlike проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: MSI MEG X570 Godlike, версия BIOS 1.30;
  • Память: 2 x 8Гб DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool Hero 775 (775 Вт).

Испытание платы и разгон

Поскольку я использовал открытый стенд, то сборка прошла очень легко и просто. В небольшом корпусе могут возникнуть сложности потому, что плата очень широкая, 272 мм и часть разъемов выводятся вбок. Для такой материнской платы действительно нужен большой и просторный корпус наподобие MSI Sekira 500X.

Есть еще одна серьезная проблема. Верхний слот PCI-e находится слишком близко к процессорному разъему. Поэтому установить видеокарту в верхний слот можно, только если на процессоре стоит водоблок или какой-то маленький кулер. Я пробовал устанавливать видеокарту в другие слоты и никаких проблем с ее работоспособностью не возникло. Единственное замечание, на OLED экране было написано VGA Error.

Кстати этот экран очень интересный. На нем постоянно происходят какие-то действия. Когда важная информация заканчивается, появляется анимированная заставка с дракончиком.

Кроме экрана на печатной плате есть два модуля с RGB светодиодами. Один размещен в кожухе слева, а другой в радиаторе чипсета, где еще встроен вентилятор. Сверху подсветку видно плохо, поскольку она светит вбок в сторону сокета, а внизу все очень даже хорошо.

Все собрано, теперь можно переходить к тестам. Начнем со штатного режима, а потом попробуем разогнать.

Раньше у компании MSI была специальная линейка устройств для разгона, но уже давно приоритет сместился в сторону гейминга. Однако производитель говорит, что платы Godlike способны на все, ведь это универсальное бескомпромиссное решение.

В штатном режиме материнская плата устанавливает частоту памяти 2666 МГц и тайминги 20-19-19-43, этот режим зашит в SPD модулей памяти.

450x300  45 KB. Big one: 1206x805  282 KB

Я немного поправил тайминги, чтобы они были не такими высокими. Понятно, что профили XMP тоже работают на этой плате с этими планками памяти и теперь на платформе AMD AM4 память может уходить далеко за 4000 МГц. Оптимальным остается 3600 МГц потому, что выше шина Infinity Fabric начинает использовать половинный делитель и производительность выше не становится.

Дальше запускаю OCCT, чтобы проверить систему в умеренной нагрузке.

450x317  40 KB. Big one: 1123x792  203 KB

Видно, что буст процессора не поднимается выше 4250 МГц. Такая же картина наблюдается в реальных приложениях. А как же 4400 МГц? На такую частоту поднимается одно ядро и то не всегда.

Пора переходить к разгону. Он осуществляется очень просто. В этот раз все прошло более гладко, чем в случае с ACE. Система только один раз взбрыкнула и не хотела загружаться. Пришлось прибегнуть к ClrCMOS.

Память сразу установил на 3600 МГц, тайминги 16-16-16-32 и напряжение 1.35 В. На процессоре поставил 1.5 В и больше ничего не трогал. Далее установил ползунок автоматического разгона в положение 10, которое соответствует 4400 МГц и все.

450x302  45 KB. Big one: 1206x810  280 KB

Понятно, что в тяжелых приложениях типа Prime95 частота снова опускается до 3900 МГц, но в обычных тестовых пакетах она держится, что показывают результаты.

450x321  40 KB. Big one: 1119x798  203 KB

Кстати, на плате MSI MEG X570 ACE мне пришлось ставить на процессоре 1.55 В, а здесь достаточно 1.5. И еще тут вентилятор не включался во время работы вообще. Только когда копаешься в BIOS или плата не загрузилась, он шуршит. Когда система загружена и в ней даже интенсивно работаешь, он неподвижен.

Производительность и тепловой режим

Тестирование MSI MEG X570 Godlike проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:

  • MSI MEG X570 Godlike , AMD Ryzen 7 3700X (3600 / 4400 МГц), память 2666 МГц, тайминги 14-14-14-28-1Т, nVidia GTX1080Ti 11Gb;
  • MSI MEG X570 Godlike, AMD Ryzen 7 3700X @ 4400 МГц (44 х 100), память 3600 МГц, тайминги 16-16-16-32-1Т, nVidia GTX1080Ti 11Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.

По новому регламенту тестов производительности при обзоре материнских плат не предусматривается, но если кому-то интересны результаты, то с ними можно ознакомиться в этом материале, который посвящен новому процессору AMD Ryzen 7 3700X.

Crystal Disk Mark 6.0.2
М.2
404x369  46 KB

Посмотрим теперь на температуру радиаторов.

Температура верхних транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

В системе присутствует небольшой вентилятор для охлаждения чипсетного радиатора. В рабочем режиме он обездвижен. Шум при этом нет. Иногда при запуске он остается неподвижным и включается только при достижении чипсетом 50°C. Если выкрутить скорость вентилятора на максимум, то она составит 3200 об/мин, шум при этом поднимется до 52 дБ.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220, а точнее здесь их две. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

450x152  17 KB. Big one: 609x206  36 KB

24 бит, 192 кГц

450x152  17 KB. Big one: 609x206  36 KB

Заключение

Ну что можно сказать? X570 – 57 000 рублей. Эти два значения не выходят у меня из головы все время, что я готовил материал. Дорого? Хочу привести пример из жизни. Совсем недавно собирал родственникам компьютер (AMD Ryzen 3 2200G / плата на чипсете А320 / 2 x 4 Гб DDR4 / 256ГБ SSD / БП 450Вт / корпус), получилось около 15 000 рублей. Они сказали, что дороговато, но на пять ближайших лет им этого хватит.

Материнская плата MSI MEG X570 Godlike стоит около 57 000 рублей и понятно, что это дорогая модель. Но приставка Godlike должна намекать на то, что это устройство не для всех. «Божественная» плата не может быть скучной, банальной или заурядной. Она должна выделяться из миллионов однотипных решений.

Это мы видим на примере данной модели. Такой функциональности мне не встречалось еще ни на одной материнской плате. Хотя, припоминаю ASUS Maximus VIII Extreme / Assembly, которая стоила освежающе дорого даже по сравнению с обычной ASUS Maximus VIII Extreme. За большой набор функций приходится переплачивать, но тут уже надо решать, нужно вам это или нет.

Что касается работы и использования новинки во время тестирования, то у меня возникли вопросы только к размещению верхнего слота PCI-e x16. Туда можно установить видеокарту только, если использовать водоблок на процессоре. А совместно с обычным башенным кулером это проблематично. В остальном никаких нареканий в работе не возникло. Все удобно замечательно и круто. Есть необычный OLED экран с анимацией, где дракончик MSI расправляется с хулиганами, хорошая умеренная подсветка. Большое количество разъемов/портов. Стабильная работа, простой и понятный разгон. Большое количество настроек, удобное управление, хороший софт. Отличный комплект поставки.

Подводя итог можно сказать, что материнская плата MSI MEG X570 Godlike – выдающийся продукт по всем характеристикам, но он достаточно дорогой и предназначен лишь для фанатов и энтузиастов. А среди последних встречаются люди, которые не понимают, что материнская плата влияет не на производительность, а на функциональность, которая может оказаться избыточной.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании MSI за предоставленную для теста материнскую плату MSI MEG X570 Godlike.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 4.5 из 5
голосов: 18

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
