Небольшая модификация корпуса Silverstone Sugo SG13: доводим недорогую систему до ума

Оглавление

Вступление

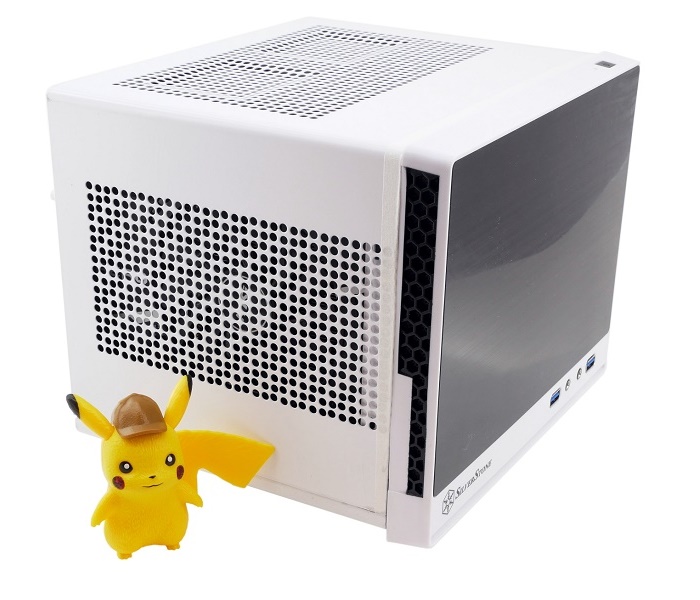

Для создания компактного игрового ПК корпус Silverstone Sugo SG13 был выбран неслучайно: благодаря своим конструктивным особенностям и возможностям модернизации в моей голове рождались интересные задумки по его кастомизации. В теории они позволяли превратить и не без того симпатичный и аккуратный «Эсджи13» в нечто красивое и минималистичное.





450x299  32 KB. Big one: 1500x996  209 KB

В первую очередь посмотрите на внутреннее убранство и полупустое пространство, ориентированное на размещение пары накопителей 2.5 дюйма, полноформатного блока питания ATX, корпусного вентилятора типоразмера 120/140 мм и длинного графического ускорителя.

450x314  39 KB. Big one: 1500x1045  259 KB

Но убрав лишние перегородки и обретя желание создать концепт, как бы сказал мой хороший товарищ, «мини-пекарни» формата ITX, понимаешь, что часть пространства задействована неэффективно. Настает время действовать.

450x276  42 KB. Big one: 1500x920  249 KB





Модификация конструкции

Для начала оцениваем текущие габариты системы с материнской платой ASUS Z170i Pro Gaming, видеокартой MSI GeForce GTX 1070 Aero ITX и блоком питания меньшего формата SFX.

450x324  37 KB. Big one: 1500x1080  243 KB

Для удобства снимаем переднюю панель с платами расширения и целым пучком проводом. Но стоит отдать должное разработчикам: на корпусе отдельно выведены кнопка питания и даже перезагрузки не забыли, два разъема USB 3.0 и аудиоджеки. Полный набор для повседневной работы.

450x332  28 KB. Big one: 1500x1108  178 KB





С лицевой стороны отмечаем крепление для вентилятора или жидкостной системы охлаждения 120/140 мм и выемку для видеокарты, которая частично и позволяет преодолеть порог длины 266 мм за счет пространства между панелью и стенкой до 272 мм.

450x356  33 KB. Big one: 1500x1185  224 KB

В моем случае при использовании комплектующих форм-фактора mini-ITX можно пожертвовать лишними 85 мм, которые мы и будем удалять. Стоит подчеркнуть, что, исходя из бюджета моего коллеги, приходится отказаться от профессиональной резки и старым проверенным способом с помощью дремеля сделать все вручную.

Профессионалы фыркнули, эстеты поперхнулись, но финансовая составляющая в нашем случае играет важнейшую роль и приходится идти на жертвы.

450x320  14 KB. Big one: 1500x1068  82 KB





Переднюю панель фиксируют по четыре заклепки с каждой стороны.

450x362  20 KB. Big one: 1500x1205  120 KB

Высверливаем их обычным сверлом из комплекта дремеля, после чего конструкция легко поддается разбору.

450x292  16 KB. Big one: 1500x973  91 KB

По периметру отпиливаем «лишнее», соблюдая заповеди пословицы «семь раз отмерь, один раз отрежь». Самая продолжительная операция заняла 30 минут.







450x412  15 KB. Big one: 1500x1372  94 KB

Самым дешевым заклепочником из Леруа Мерлен и патронами с диаметром 3,2 мм готовимся установить новые клипсы.

450x296  26 KB. Big one: 1500x985  167 KB

Проделываем новые отверстия и четырьмя заклепками фиксируем переднюю металлическую панель к новому укороченному корпусу. Обрабатываем края от заусенцев.

450x419  26 KB. Big one: 1500x1398  173 KB



Делаем обязательную примерку. Материнская плата ASUS Z170i Pro Gaming легко устанавливается на свое законное место. ;)

450x400  48 KB. Big one: 1500x1334  356 KB

Видеокарта MSI GeForce GTX 1070 Aero ITX помещается теперь с трудом и при монтаже слегка приходится усердствовать. Здесь совершенна первая ошибка: пару лишних миллиметров стоило бы оставить.

450x309  32 KB. Big one: 1500x1031  193 KB

Остальные компоненты заслуженно помещаются на свои места. В таком полуразобранном состоянии Silverstone SG13 Mod смотрится очень даже симпатично.



450x436  49 KB. Big one: 1500x1454  315 KB

Для верхней заклепки на основной раме остается выемка, которая не мешает установке и закрытию крышки корпуса.

450x240  18 KB. Big one: 1500x799  112 KB

Нижнюю клипсу потребуется немного подшлифовать.

450x209  13 KB. Big one: 1500x696  80 KB



Несмотря на использование всего трех кабелей питания (материнская плата, процессор, видеокарта), внутри часть воздушного пространства «замусорена» лишними проводами, портящими как внешний вид, так и ухудшают воздушный поток.

450x400  42 KB. Big one: 1500x1334  264 KB

Края верхней крышки еще не отшлифованы, поэтому заклеены бумажным скотчем от царапин краски. Но общая концепция практически готова, и многие детали будут доработаны в следующей части.

450x392  40 KB. Big one: 1500x1306  286 KB

Стоит отметить, что идея реализации урезанной версии Silverstone Sugo SG13 родилась не на пустом месте, а благодаря видеоролику, автор которого постарался воплотить компактный кастомный корпус, уменьшив его на 26%.



Я же постарался проделать данную операцию более тонкими инструментами, сделав это более аккуратно и постаравшись не навредить дизайну.

Доработка ошибок

Промежуточное тестирование выявило недоработки, а именно, высокий нагрев твердотельного накопителя Western Digital SN750 Black, который, как и в случае прошлой сборки, оставлен на произвол судьбы без должного обдува. Поэтому на него были наклеены низкопрофильные радиаторы.

450x258  46 KB. Big one: 1500x861  304 KB



В основании корпуса проделаны вентиляционные отверстия.

450x239  11 KB. Big one: 1500x795  92 KB

Так же первоначально задумывалось, что при более компактном размещении передней панели к видеокарте, последняя сможет выдувать горячий воздух за пределы корпуса через боковые прорези, а внутренняя компоновка получит отдельный вентилятор на вдув сбоку от материнской платы. Однако при прогоне тяжелых нагрузочных программ LinX и MSI Kombustor, как показала практика этого недостаточно для системы, а в планах и разгон комплектующих.

Поэтому в срочном порядке данный недостаток и просчет решено было устранять оставшимися элементами передней панели: места для установки обычного вентилятора 120 х 120 х 25 мм не осталось, поэтому пришлось изобретать «велосипед».

В передней панели был вырезаy профиль для низкопрофильной вертушки непосредственно в раме корпуса.



450x381  23 KB. Big one: 1500x1271  141 KB

Здесь в пазах разместился один из лучших представителей своего жанра модель Noctua NF-A12x15 PWM с наилучшими показателями эффективности и акустических данных.

450x326  26 KB. Big one: 1500x1087  150 KB

Из интересных моментов стоит отметить, что благодаря конструкции корпуса вентилятора имеется возможность его частичной перестановки ближе/дальше, а конкретные результаты, полученные при тестировании, будут опубликованы в финальной части материала.

450x282  19 KB. Big one: 1500x939  112 KB

Заключение

Корпус Silverstone Sugo SG13 не выделяется на фоне других, не менее интересных представителей своего класса какими-либо изысканными деталями интерьера и дизайна.

Но его аккуратность, монолитность и скрытые возможности для моддинга приглянулись пользователям, собирающим в белом кубе игровые системы. Благо конструкция корпуса позволяет использовать при сборке комплектующие, ранее не предназначенные для него. Способствует этому и хорошая совместимость, что выясняется опытным путем.

Ласковое прозвище, данное проекту моим товарищем – «Мини пекарня», успешно закрепилось: ведь в те жаркие аномальные дни проводить испытания и тестирование разгона процессора Intel Core i3-8350K в паре с видеокартой MSI GeForce GTX 1070 Aero ITX и оперативной памятью Patriot Viper Steel оказалось той еще задачкой.

Но это позволило найти границы дозволенного и оценить масштабы успеха и поражения кастомной сборки, сделанной на коленке.

450x210  9 KB. Big one: 1500x701  64 KB

Обо всем этом вы узнаете в завершающем материале, а пока оцениваем получившийся укороченный корпус Silverstone Sugo SG13, который позволяет нам подобные «безобразия» и легкомысленные эксперименты в угоду своим желаниям при ограниченном бюджете.

Продолжение следует…

Александр Андерсон


Выражаю отдельную благодарность donnerjack за подготовку материала.
