Обзор и тестирование видеокарты ASUS GeForce GTX 1660 Ti Dual

Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных нереференсным графическим ускорителям GeForce GTX 1660 (Ti).

Видеокарты семейства GeForce GTX 1660 (Ti) построены на архитектуре Turing и отличаются от старших решений GeForce RTX 2000 лишь отключенным блоком трассировки лучей, что приближает их к моделям поколения Pascal. На данном уровне они выглядят интереснее благодаря уменьшенному до 12 нм техпроцессу, что благотворно отражается на частотном потенциале, и возросшему числу ядер CUDA.





Ассортимент моделей GeForce GTX 1660 (Ti) включает более полусотни различных модификаций, и перед пользователем открывается поистине колоссальный выбор. Благодаря нашему партнеру – компании Регард, в нашем распоряжении оказалась недорогая модель ASUS GeForce GTX 1660 Ti Dual, при разработке которой инженеры отклонились от привычного белоснежного канона.

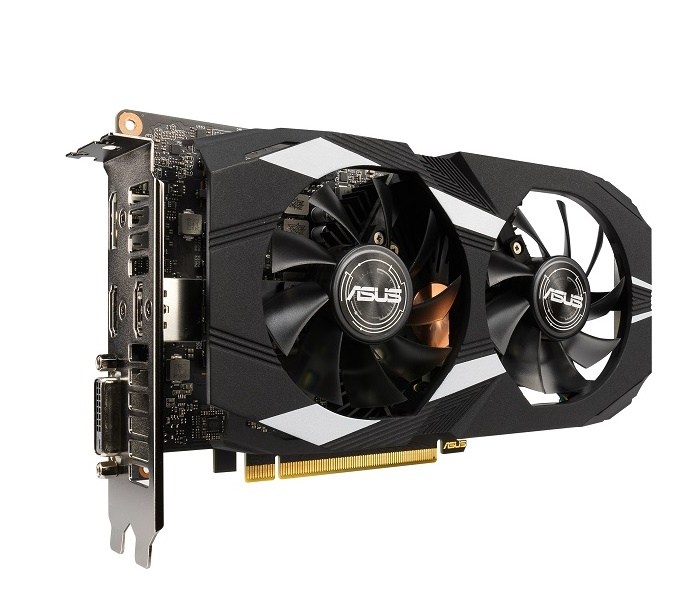

ASUS GeForce GTX 1660 Ti Dual

Полное название: ASUS GeForce GTX 1660 Ti Dual; код производителя: Dual-GTX1660TI-6G.

Технические характеристики

НаименованиеGeForce GTX 1660 Ti DualGeForce GTX 1660 Ti Armor OC
ПроизводительASUSMSI
Графический процессорTU116TU116
Частота ядра, МГц15001500
Частота ядра (Turbo), МГц18001860
Заводской разгон ядра, МГц3090
Частота памяти, МГц1200012000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт66
Шина памяти, бит192192
Разъемы интерфейсовDP, 2 x HDMI, DVI3 х DP, HDMI
Питание, разъемы Pin88
Кол-во вентиляторов/диаметр, мм2 х 772 х 87
Конфигурация подсистемы питания (vGPU+vMem), фаз4 + 24 + 2
Power Limit (штат/макс), Ватт120 / 132130 / 130
Формат СО2 слота2 слота
Размеры видеокарты, мм215 х 121243 х 129





Внешний вид и размеры

Новинка ASUS отличается от предшественницы, ставшей законодательницей моды, по многим ключевым факторам. В первую очередь она базируется на укороченной печатной плате формата ITX и может похвастать обновленной цветовой составляющей.

450x264  34 KB. Big one: 1500x879  239 KB

От классического двухвентиляторного кулера никто отказываться не собирался, но разработчики полностью изменили конструкцию СО и поэтому, во-вторых, перед нами совершенно иная система охлаждения,…

450x291  46 KB. Big one: 1500x969  321 KB





… которая за счет вышеописанных правок стала превосходить размеры PCB и выходить за ее пределы.

Для бюджетной модели решено было отказаться и от «бэкплейта», однако это более гуманная идея, нежели пластиковая пластина на MSI GeForce GTX 1660 Ti Ventus XS, которая усугубляет ситуацию и нагревает элементы из-за отсутствия должной вентиляции добротной теплоотдачи.

450x277  57 KB. Big one: 1500x922  406 KB

С переходом на новое поколение графических ускорителей и частичной унификацией видеокарты GeForce GTX 1660 (Ti), даже несмотря на пониженный TDP, оснащены коннектором дополнительного питания 8 pin, способным обеспечивать вместе со слотом PCI Express до 225 Вт энергии.

Однако запросы ASUS GeForce GTX 1660 Ti Dual гораздо меньше: всего 130 Вт, поэтому хотелось бы видеть на модели коннектор 6 pin, поскольку пользователи с бюджетным блоком питания замучаются в поиске переходника 6-pin >> 8-pin.





450x239  31 KB. Big one: 1500x797  232 KB

Интерфейсная панель отличается от эталонной и предлагает необычно построенную конфигурацию из стойки двух HDMI. Дополнительно она снабжена DVI-D и DisplayPort.

450x264  34 KB. Big one: 1500x881  245 KB

ASUS GeForce GTX 1660 Ti Dual по современным стандартам очень компактная модель: ее длина едва дотягивает до 215 мм.

450x327  49 KB. Big one: 1500x1091  358 KB







Перед нами магазинный образец с запретом снимать гарантийную пломбу, поэтому обходимся лишь частичным демонтажем системы охлаждения и визуальным изучением.

Под кожухом ASUS GeForce GTX 1660 Ti Dual скрывается простенький боксовый кулер с медным сердечником. Такая концепция не должна вас удивлять: она была популярна на компактных версиях GeForce GTX 1060 и перекочевала сюда.

Более того, в некоторых моделях она порой демонстрировала хорошие показатели, удачным примером является Inno3D GeForce GTX 1060 Compact V2.

450x291  48 KB. Big one: 1500x969  343 KB

За активную часть отвечает пара вентиляторов T128015SU с диаметром крыльчатки 76 мм производства Everflow. Один из карлсонов удачно обдувает зону VRM, лишенную радиатора. Скорость вращения изменяется в диапазоне 1000 – 4300 об/мин.



450x375  23 KB. Big one: 1500x1255  354 KB

Для размещения подобной конструкции на радиаторе предусмотрена отдельная рамка для крепления кожуха с вентиляторами.

450x336  49 KB. Big one: 1500x1121  319 KB

Специального упоминания заслуживают толстые термопрокладки на микросхемах памяти.

450x336  50 KB. Big one: 1500x1120  351 KB



ASUS GeForce GTX 1660 Ti Dual получила шестифазную подсистему питания, в которой четыре фазы отведены на графический процессор, две – на видеопамять. В сборке используются мосфеты SIC638 и FDPC5018SG с силой тока до 50 А и 32 А соответственно и рабочей температурой до 125°C.

450x269  88 KB. Big one: 1500x895  687 KB

За управление отвечает ШИМ-контроллер uP9512R.

450x229  55 KB. Big one: 1500x764  421 KB

Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Micron.



Тактовая частота составляет 1500 МГц, эффективная частота – 12000 МГц.

Комплектация

ASUS GeForce GTX 1660 Ti Dual поставляется в компактной упаковке с фирменной полиграфией производителя.

450x384  58 KB. Big one: 1500x1279  407 KB

Комплектация минимальна и включает диск с драйверами и руководство пользователя.



450x248  30 KB. Big one: 1200x662  160 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 419.35;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования



Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.



Стандартные частоты

Здесь все стандартно и не вызывает удивления – рабочие частоты ASUS GeForce GTX 1660 Ti Dual соответствуют эталонным.

Система охлаждения в режиме простоя функционирует при 1000 об/мин и обеспечивает:

  • 38°C и 1000 об/мин при работе с документами MS Office;
  • 40°C и 1050 об/мин при просмотре видеороликов и интернет-серфинге.

450x297  104 KB. Big one: 780x516  55 KB

Теперь приведем подробные характеристики микропрограммного обеспечения ASUS GeForce GTX 1660 Ti Dual. Показатель ее уровня TDP равен 120 Вт с возможностью увеличения до 132 Вт.

450x297  50 KB. Big one: 780x516  35 KB

В тяжелом тесте устойчивости пакета 3DMark Fire Strike Extreme проявляются все слабости видеокарты ASUS GeForce GTX 1660 Ti Dual, которые предварительно обычному пользователю выяснить невозможно.

При длительном прогоне модель заметно прогревается до 85°C по графическому процессору из-за недостаточной эффективности штатной СО. Температура подсистемы питания благодаря прямому обдуву доходит до 82°C, но показатели в любом случае заставляют задуматься. Для удержания температур вентиляторы раскручиваются до 2400 об/мин.

450x241  128 KB. Big one: 2090x1122  1137 KB

В таком темпе видеокарта ASUS GeForce GTX 1660 Ti Dual не может работать на повышенных частотах долгое время, что приводит в дальнейшем к ее троттлингу.

Как следствие, новинка не проходит тест устойчивости 3DMark Fire Strike Extreme с 20 прогонами и получает оценку 96.2%.

450x281  164 KB. Big one: 1318x825  994 KB

В играх и похожем по нагрузке тесте Heaven Benhcmark 4.0 ситуация полностью повторяется, что говорит о недостаточной эффективности системы охлаждения и приводит нас к высокой температуре и уровню шума, а также троттлингу.

450x253  202 KB. Big one: 1906x1074  2459 KB

При максимальных оборотах ситуация меняется в лучшую сторону, но другого от вентиляторов, работающих на 4200 об/мин, и не ожидаешь. Температуры GPU и VRM снижаются до 72°C и 67°C соответственно.

450x254  179 KB. Big one: 1908x1078  1578 KB

Единственное, что спасает ситуацию – это «даунвольтинг» ASUS GeForce GTX 1660 Ti Dual. При PL=80%, компенсации частоты ядра +150 МГц и умеренном уровне шума при вентиляторах 2100 об/мин, нагрев составляет 76°C по GPU и 77°C по подсистеме питания.

450x254  184 KB. Big one: 1908x1078  1828 KB

Разгон ASUS GeForce GTX 1660 Ti Dual

Увы, во избежание повреждения видеокарты мы исключили разгон ASUS GeForce GTX 1660 Ti Dual из штатной программы, хотя некоторые GeForce GTX 1660 T обладают потенциалом до 2 ГГц и выше.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  97 KB. Big one: 1630x602  115 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce GTX 1660 Ti, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

В линейке графических ускорителей GeForce GTX 1660 (Ti) компании ASUS присутствует безупречная во всех отношениях модель ROG Strix и более скромные версии TUF, Dual и Phoenix, рассчитанные на бюджетный игровой ПК. Между ними по многим параметрам образовывается настоящая пропасть, и производитель пока не спешит ее закрывать, делая поистине фантастическим разрыв между той же ASUS GeForce GTX 1660 Ti Dual и старшей ROG Strix.

Если у топовой модели колоссальный запас по эффективности, мощности и раскрытию потенциала, то на стороне младших лишь конечная стоимость, скрадывающая экономию на системе охлаждения и прочие бюджетные моменты. В итоге даже самая доступная версия ASUS GeForce GTX 1660 Ti Dual демонстрирует уступающие лидеру показатели, и рекомендовать новинку к приобретению можно лишь при весомых аргументах в ее пользу.

Александр Андерсон


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту ASUS GeForce GTX 1660 Ti Dual.
  • А также лично donnerjack за помощь в подготовке материала.
