Обзор и тестирование корпуса AeroCool Cylon Mini

Оглавление

Вступление

Я предпочитаю компактные корпуса для создания недорогих систем. Для систем начального уровня вполне достаточно платы размера mATX, поэтому корпус можно подобрать поменьше и подешевле.

Самую бюджетную модель корпуса можно приобрести где-то за 1000 рублей, и ее будет достаточно для бюджетного офисного компьютера. Дело в том, что в бюджетных системных блоках редко используют дискретную графику, много жестких дисков, да и мощные процессоры, как правило, не ставят. Греться сильно там нечему, а если использовать бюджетный небольшой SSD накопитель, то все будет работать быстро и тихо. И поскольку мощность потребителей в такой бюджетной системе небольшая, то блок питания тоже можно использовать маломощный и даже пассивный.

Однако не всегда бюджетное решение может ограничиваться только офисными задачами. Сейчас производители корпусов активно начали представлять геймерские модели для компактных систем начального уровня.

180x111  8 KB

Может ли игровой компьютер быть компактным? Теоретически, да. Больше всего меня смущает видеокарта, значит будем ориентироваться на ее длину 280-300 мм. Если больше, то корпус скорее всего уже будет не компактный. Самые недорогие материнские платы обычно формата mATX. Компактных корпусов для таких плат очень много, но геймерская модель должна быть еще и красивая.

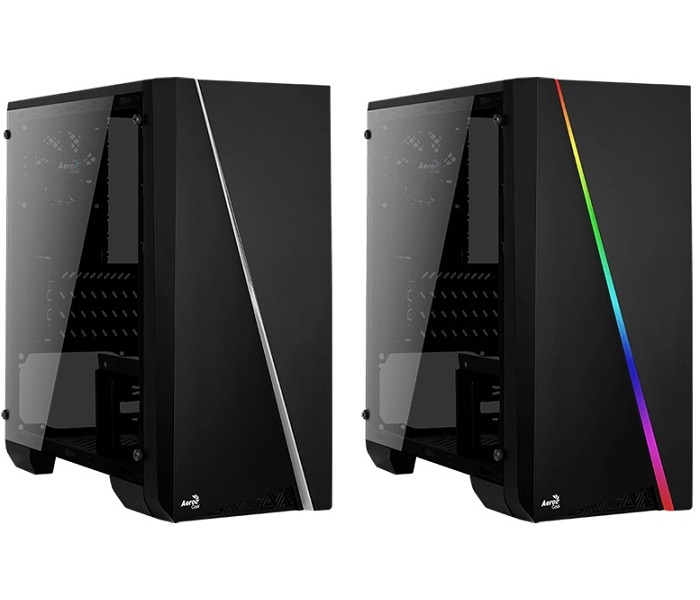

Мне повезло, и на тестирование попал корпус AeroCool Cylon Mini TG. TG – обозначает Tempered Glass (закаленное стекло). Не думаю, что RGB-подсветка и закаленное стекло как-то могут пригодиться в офисе, поэтому он предназначен для домашнего использования – для игр, серфинга и мультимедиа. Ранее мы уже рассмотрели версию Aerocool Cylon, но то была «средняя башня» (Midi-Tower).





450x450  15 KB. Big one: 1004x550  42 KB

А новый корпус относится к классу Mini Tower. Мы попробуем собрать в нем систему среднего уровня или даже немного выше, и выясним, справится ли он с охлаждением. Вместе с этим изучим его детали и особенности сборки.

Обзор AeroCool Cylon Mini Tempered Glass

300x450  23 KB. Big one: 1004x550  42 KB 300x450  24 KB. Big one: 1004x550  35 KB

Упаковка и комплектация

Коробка средних размеров, изготовлена из обычного картона. Ее габариты составляют 430 х 425 х 233 мм, масса – 4.150 кг (измерено самостоятельно). Прорезей для переноски по бокам нет, что неудобно.

439x450  26 KB. Big one: 975x1000  100 KB

На боковых стенках упаковки находится информация о корпусе и его схематичные изображения. Сверху и снизу коробка заклеена прозрачным скотчем.

Сверху информации немного, а снизу она отсутствует вообще. Поэтому будем изучать боковые стенки и начнем с главной.

446x450  36 KB. Big one: 992x1000  147 KB





Здесь мы видим схематичное изображение передней панели корпуса. Изображение не прямое, а с повернутого ракурса, так что видно боковые панели. В первом случае это стекло, во втором – сталь. Если быть точным, то вторая картинка вводит в заблуждение. Боковая стенка корпуса не совсем плоская, на ней есть выпуклый выступ около 10 мм.

В правом верхнем углу находится логотип компании AeroCool. В середине присутствует вставка с надписью Tempered Glass Edition. Это означает, что перед нами модификация с использованием закаленного стекла. Рядом со вставкой есть небольшое описание устройства. Важно отметить, что производитель относит корпус к формату Mini Tower. В самом низу указана модель Cylon Mini. Рядом присутствует цветная наклейка, которая сообщает о RGB подсветке и 13-ти режимах ее работы.

Теперь посмотрим на заднюю сторону.

446x450  38 KB. Big one: 992x1000  162 KB

Здесь изображен корпус в разборе на компоненты. Похоже, он состоит из множества деталей и очень хорошо разбирается. С одной стороны - это хорошо потому, что это упрощает доступ, с другой – могут быть проблемы с подгонкой панелей, люфт и, как следствие, шум от вибрации. Также на изображении мы можем заметить интересные моменты.

Нам уже сообщили, что одна из боковых панелей выполнена из закаленного стекла. Здесь написано, что это панель из акрила, что не соответствует действительности. Зато здесь правильно показана другая боковая стенка, и мы видим на ней тот самый выпуклый выступ. В самом низу приведены изображения корпуса со всех сторон.

Мы же сейчас посмотрим на коробку со всех сторон.

194x105  9 KB. Big one: 1000x544  77 KB
194x195  15 KB. Big one: 992x1000  147 KB106x195  11 KB. Big one: 546x1000  116 KB194x195  17 KB. Big one: 992x1000  162 KB106x195  11 KB. Big one: 546x1000  114 KB
194x105  6 KB. Big one: 1000x544  61 KB

На одной боковой стороне мы видим небольшую спецификацию, а на другой на нескольких языках сообщается следующая информация:

  • 6 режимов «анимированной» RGB подсветки;
  • 7 режимов статичной подсветки;
  • Максимальная высота системы охлаждения процессора 147 мм;
  • Возможна установка современных видеокарт длиной до 300 мм;
  • Съемные пылевые фильтры для легкого обслуживания;
  • Боковая панель из закаленного стекла для демонстрации внутренней части системы.

Открыв коробку, я обнаружил, что корпус расположен передней панелью вниз. Вместо пенопласта используется вспененный полиэтилен.





418x450  19 KB. Big one: 929x1000  70 KB

При извлечении корпуса он не создает сильное количество статического заряда, лишь чуть-чуть оказалось на пакете.

450x267  10 KB. Big one: 1000x593  40 KB

Удачное решение, поскольку корпус зафиксирован хорошо, а если будет сильный удар сбоку со стороны стекла, думаю не спасет никакая защита. К слову сказать, производитель бы мог на коробке нанести предупреждение, что вещь хрупкая.

Комплект поставки находится внутри корпуса. Он состоит из небольшой инструкции и пакетика с аксессуарами.

450x300  23 KB. Big one: 1000x667  63 KB

Инструкцию эту можно изучить непосредственно на сайте компании или здесь.

Что касается аксессуаров, то их не так много.

450x285  18 KB. Big one: 1000x633  62 KB
  • Несколько стяжек.
  • Адаптер для закручивания/откручивания монтажных втулок для мат. платы.
  • Спикерфон.
  • Комплект разных винтов.

Дизайн и особенности устройства





Корпус достаточно компактный, его габариты составляют согласно спецификации 175 х 381 х 360 мм. Вес указан разный. На сайте 2,6 кг, на коробке 3,41 кг. На самом деле масса составляет 3.338 кг, а габариты - 190 х 390 х 362 мм. Стекло отдельно весит 1.075 кг.

393x450  16 KB. Big one: 874x1000  58 KB

Как мы уже видели из описания, одна боковая стенка стеклянная, другая стальная. Корпус форм-фактора Mini Tower с нижним расположением блока питания.

Рама корпуса стальная, передняя панель пластиковая. В местах соединения используются заклепки. Толщина металла заявлена производителем как 0.5 мм, что похоже на правду. Металл тонкий, но ничего не гнется, мнется или люфтит.

В целом изготовление аккуратное. Все ровно подогнано, нет ни щелей не заусенцев и прочих производственных дефектов/недоработок.

404x450  22 KB. Big one: 898x1000  83 KB

Вроде бы все красиво и аккуратно сделано, но корпус все равно почему-то кажется бюджетным. Может из-за передней панели, и виной тому, скорее всего, пластик. Мне кажется, можно было как-то обыграть, добавив декоративных элементов, но на самом деле внешний вид – дело вкуса. Я всего лишь описал свои ощущения.

Стеклянная панель держится на четырех винтах.

438x450  24 KB. Big one: 973x1000  86 KB

Стекло обклеено пленкой с двух сторон и выглядит тонированным. На самом деле если и есть тонировка, то совсем небольшая.

450x357  10 KB. Big one: 1000x794  38 KB

На винтах, которые держат стекло, есть специальные резиновые шайбы с небольшими втулками, которые проникают в отверстие стекла.

450x374  11 KB. Big one: 1000x831  36 KB

На самом корпусе также присутствуют небольшие резиновые кольца в месте крепления винтов.

450x317  19 KB. Big one: 1000x705  65 KB

Все это необходимо для того, чтобы стекло напрямую не контактировало с металлом и не дребезжало при незначительной вибрации. Задняя стенка крепится на двух барашках, которые удобно откручивать без специального инструмента.

450x347  13 KB. Big one: 1000x771  51 KB

Производители очень часто пытаются сделать так, чтобы монтаж был максимально удобным и не приходилось часто пользоваться отверткой. Задняя крышка немного выпуклая. Минусом подобного решения является то, что ширина корпуса увеличивается.

Вы уже могли видеть отличия по измерениям ширины: производителем заявлено 175 мм, а по факту 190 мм. Производитель просто указал ширину самого корпуса, забыв про стекло и боковой выступ, кто-то может из-за этого попасть в сложную ситуацию, если планирует установить корпус в нишу определенной ширины.

Однако есть и существенные плюсы. Первый – не очень очевидный – это жесткость. Да, боковина получает дополнительные ребра жесткости. Вторым плюсом подобной конструкции я увидел – дополнительное пространство сзади, чтобы можно было без особых трудностей разместить там провода.

Посмотрим на корпус со всех сторон.

200x97  6 KB. Big one: 1000x488  66 KB
98x210  7 KB. Big one: 467x1000  37 KB 200x210  19 KB. Big one: 955x1000  105 KB 98x210  11 KB. Big one: 467x1000  71 KB 200x210  17 KB. Big one: 955x1000  103 KB
200x97  8 KB. Big one: 1000x488  59 KB

Без панелей корпус выглядит просто, но конструкция добротная. И здесь стоит вспомнить, что перед нами не премиальная модель, а скорее бюджетная. Если снять все панели, то сама рама становится просто невесомой. Это говорит о том, что металл действительно очень тонкий, но справедливости ради рама достаточно жесткая во многом благодаря определенным хитростям.

Они заключаются в том, что конструкция стоек не такая простая. По периметру есть изгибы на боковых планках. Они образуют сложные профили и увеличивают жесткость. Как я уже отмечал ранее, в местах соединения панелей присутствуют заклепки.

450x283  20 KB

Начнем изучение корпуса снизу. Здесь мы видим четыре пластиковые ножки сложной формы.

450x321  23 KB. Big one: 1000x713  101 KB

На плоскости контакта с поверхностью присутствуют небольшие овальные резиновые площадки, которые находятся в небольших колодцах на пластике. Они приклеены и на вид очень неплохо.

450x396  15 KB. Big one: 1000x879  63 KB

Еще мы могли здесь заметить небольшую сеточку в районе расположения блока питания, которая является пылевым фильтром.

450x360  31 KB. Big one: 1000x799  125 KB

Не знаю, но на мой взгляд, подобное решение фильтром назвать сложно. Эта сетка способна задержать максимум крупные фрагменты пыли или шерсть, но всю мелкую структуру она пропустит сквозь себя без проблем.

Тут снова есть как плюс, так и минус. Хорошо заметно, что сетка вставлена в специальные выступы. Она гибкая и легко вынимается и… на самом деле это не нужно. Почему? Когда она забьется, то достаточно будет ее очистить механически снаружи или просто пропылесосить. Смысл ее снимать? Переместимся наверх.

450x383  32 KB. Big one: 1000x852  105 KB

Здесь тоже присутствует небольшая сетка на магнитной ленте по периметру. Это чем-то напоминает гибкие магнитики с достопримечательностями, которые вешают на холодильник.

450x369  36 KB. Big one: 1000x821  163 KB

Также сверху находятся разъемы и кнопки. Формально они на передней панели, но расположены сверху.

450x210  9 KB. Big one: 1000x466  41 KB

Все, казалось бы, традиционно: Power, Reset, индикатор питания и активности накопителя, разъемы микрофон/наушники, USB 2.0 и USB 3.0. Однако, кнопки RESET – нет. Вместо нее кнопка смены режимов подсветки. Я не считаю это недостатком, поскольку корпусов без «сброса» много, скорее это особенность, но ее все же лучше узнать до покупки.

Передняя панель легко снимается.

450x167  16 KB. Big one: 1000x372  55 KB

Она изготовлена из пластика черного цвета и смотрится, на мой взгляд, как-то бюджетно. Крепится она шестью втулками-фиксаторами, которые являются ее частью и вставляются в отверстия на корпусе спереди.

450x195  18 KB. Big one: 1000x434  61 KB

С обратной стороны хорошо видна небольшая RGB лента, которая отвечает за «светомузыку», а точнее просто различные световые эффекты потому, что никакой музыки тут нет, разве только шум от вентилятора. А их как раз спереди нет, но предусмотрены отверстия для монтажа двух устройств по 120 мм.

450x201  21 KB. Big one: 1000x447  67 KB

Никакого фильтра не предусмотрено, вентиляторов в комплекте нет потому, что это бюджетный вариант. Что таки совсем нет ни одного? Спокойно, все есть. Есть один сзади.

450x347  22 KB. Big one: 1000x771  67 KB

Да, понятно, что хоть какой-то, но 80 мм при том, что есть отверстия под 92 мм…

450x287  18 KB. Big one: 1000x637  59 KB

Опять экономия. Хотя, может быть, не так все плохо, поскольку вентиляционные отверстия в корпусе как раз под него.

450x308  29 KB. Big one: 1000x684  109 KB

Изнутри больше ничего интересного не осталось, кроме корзины для дисков. Название очень громкое и по сути это просто планка, изогнутая буквой «Г».

450x371  32 KB. Big one: 1000x824  112 KB

Она крепится заклепками к передней части и к нижней. Внизу можно установить два диска 3.5”, а сверху один накопитель на 2.5”.

431x450  33 KB. Big one: 610x637  61 KB

На полу есть отверстия для установки еще одного накопителя 2,5”. Под возможным нижним жестким диском на 3,5” он поместится, но само расположение крайне неудобное. Еще один накопитель на 2,5” можно установить за задней стенкой. Там предусмотрено специальное место под него.

450x290  19 KB. Big one: 1000x645  69 KB

Это более удобно и разумно, учитывая, что боковая панель выпуклая и с проводами проблем не возникнет.

Основные особенности посмотрели, думаю пора переходить к сборке.

Тестовый стенд

Тестирование корпуса AeroCool Cylon Mini Tempered Glass Edition проводилось со следующими компонентами:

  • Процессор: Процессор: AMD Ryzen 5 2600X (3600 / 4200 МГц база/турбо);
  • Кулер: Noctua NH-D14 / Zalman CNPS 5X Performa;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Материнская плата: ASRock B450M-HDV, версия BIOS 1.20;
  • Память: 2 x 4 Гб Samsung DDR4-2666;
  • Видеокарта: nVidia GTX 1080 Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • HDD 2.5”;
  • HDD 3.5”;
  • Блок питания: AeroCool KCAS 600 Вт.

Сборка системы

Да, странная получилась система, но использовал то, что оказалось под руками. В целом все гармонично, кроме видеокарты, но ничего проще под руками не было, поэтому придется ставить эту. Я уже установил процессор, память.

Поставил кулер Noctua NH-D14, но боковина со стеклом не закрывалась потому, что он оказался высоковат. Торчало буквально 5-7 мм. Если б боковина была такая же выпуклая, как сзади, то все закрылось бы, но мне пришлось поменять кулер, иначе тест был бы нечестным.

450x427  40 KB. Big one: 1000x949  140 KB

Еще покопавшись, я нашел у себя пару вентиляторов на 120 мм с эмблемой AeroCool. Понятно, что сама компания их не производит. Я решил дооснастить ими корпус, но использовать не сразу два, а по одному, поскольку у них разные характеристики.

Один более производительный.

300x179  10 KB. Big one: 1000x597  57 KB 300x179  11 KB. Big one: 1000x597  64 KB

Второй поскромнее.

300x179  11 KB. Big one: 1000x597  58 KB 300x179  22 KB. Big one: 1000x597  65 KB

Можно было бы поставить два, но сверху мешаются провода от передней панели.

Жесткий диск формата 3,5” устанавливается достаточно просто. К нему сбоку прикручиваются две втулки, и он вставляется по специальным направляющим.

450x353  29 KB. Big one: 1000x785  98 KB

Изнутри можно зафиксировать еще одной втулкой через отверстие. С винтом и отверткой туда подлезть будет проблематично.

450x277  28 KB. Big one: 1000x615  104 KB

В целом мне корпус показался тесным и не удобным. Например, провода от блока питания убрать не так просто. Блок выбрал тоже вроде попроще как раз под бюджетную систему, но даже у него оказалось избыточно много проводов. Часть пришлось убирать сзади, часть пихать в корзину под жесткий диск.

450x443  40 KB. Big one: 1000x985  138 KB

Сзади установил еще один диск для полного комплекта.

450x407  33 KB. Big one: 1000x904  115 KB

Все кое-как затолкал внутрь и получилось как-то так.

450x446  26 KB. Big one: 1000x992  94 KB

Запускаю это хозяйство и попробую поиграть с передней подсветкой.

Результаты тестов

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать по отдельности процессор и видеокарту. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было протестировано несколько вариантов использования штатных вентиляторов AeroCool Cylon Mini и проведено их сравнение с открытым стендом.

  • Открытый стенд (ОС);
  • Один вентилятор на 80 мм, поставляется с корпусом (80);
  • Один вентилятор на 80 мм и один на 120 мм спереди (слабый) (80+120low);
  • Один вентилятор на 80 мм и один на 120 мм спереди (сильный) (80+120high);
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

Простой | Нагрузка
Меньше – лучше
10 см


Включите JavaScript, чтобы видеть графики

Простой | Нагрузка
Меньше – лучше
100 см


Включите JavaScript, чтобы видеть графики

Температура

Температура, °C

Простой | Нагрузка
Меньше – лучше
Температура CPU


Включите JavaScript, чтобы видеть графики

Простой | Нагрузка
Меньше – лучше
Температура HDD


Включите JavaScript, чтобы видеть графики

Простой | Нагрузка
Меньше – лучше
Температура CPU


Включите JavaScript, чтобы видеть графики

Заключение

Это не первый попавший в мои руки корпус компании AeroCool, но обычно их используют для недорогих конфигураций с аналогичными процессорами и графическими ускорителями. А при установке мощного «железа» и производительной видеокарты стоит позаботиться о дополнительных вентиляторах. Хорошо, если у вас такая же ситуация, как у меня, и вы их найдете в запасах. Иначе придется покупать, а это дополнительные траты. Впрочем, речь идет о бюджетной модели, возможно – самой доступной на рынке среди решений с закаленным стеклом. Тут есть как свои плюсы, так и минусы, но обо всем по порядку.

Начнем с положительных моментов. Корпус относительно компактен и внешне выглядит дороже. Его не назовешь тяжелым, но без боковых панелей, а особенно без стеклянной, он становится заметно легче. Сам производитель не скрывает, что толщина металла 0.5 мм. Покраска металла хорошая, пусть и с придиркой «раньше было лучше». При этом ничего не гнется, не скрипит, не люфтит и не дребезжит.

AeroCool Cylon Mini Tempered Glass легко разбирается, обеспечивает свободный доступ ко всем компонентам и позволяет установить длинную видеокарту (до 300 мм). Его можно доукомплектовать вентилятором на 92 мм сзади и двумя по 120 мм спереди. Все, что касается стекла, сделано продумано и аккуратно. Оно не контактирует напрямую с металлом, а только через резиновые прокладки, что защищает от дребезга при вибрации. Еще одна отличительная особенность корпуса – подсветка. По сути это обычная RGB-лента, которая скрывается за передней панелью.

Недостатки тоже присутствуют. В корпусе несколько тесновато, но это плата за компактность. Не предусмотрено место под DVD привод? Это скорее на любителя, а точнее по потребностям. Даже в офисах такое устройство уже редко требуется, что уж говорит о домашнем применении (ОС и ту давно научились ставить с флешки). Возможно, кого-то не устроит толщина стали, но в данном случае к надежности конструкции претензий нет. А если корпус намеренно или случайно уронить, тогда скорее всего пострадает стекло.

К упущениям можно отнести и штатную поставку. Мало как крепежных винтов, так и комплектных вентиляторов (один 80 мм). Без установки хотя бы 92 мм сзади и одного 120 спереди это просто ящик с RGB лентой. Если планируется использовать мощную видеокарту, то вентиляторы надо ставить обязательно. И еще недочет, связанный с охлаждением – отсутствие воздухозаборов на передней панели. На мой взгляд, штатных щелей по краям и прорези снизу недостаточно. А провода внутри корпуса можно спрятать только в «горб» боковой стенки. Хотя это скорее такая характерная особенность. Оставляет вопросы и жесткий крепеж HDD, хотя в эпоху SSD накопителей это уже не так актуально.

В итоге AeroCool Cylon Mini это интересный и симпатичный корпус, но с ним придется поработать, чтобы сделать его еще лучше. «Из коробки» он подходит для нетребовательных пользователей и офисных систем.

Андрей Понкратов aka wildchaser
