Обзор и тестирование блока питания ASUS ROG Thor 1200W с сертификатом 80 Plus Platinum

Оглавление

Вступление

Продукты подразделения ASUS ROG знакомы каждому оверклокеру. Первые устройства под этим брендом вышли в 2006 году (олдскульщики тут?) – то были специализированные материнские платы для экстремального разгона, чуть позже к ним присоединились видеокарты на уникальных PCB с многофазными системами питания и массивными «трехэтажными» кулерами.





После того, как линейка завоевала некоторую популярность (в том числе благодаря «азотным» рекордам), успех было решено развивать – со временем к «тяжелому железу» добавились корпуса, мониторы, разнообразная периферия и даже специализированный роутер! Популярное имя вовсю используется в маркетинговых целях, впрочем, каждый из перечисленных продуктов предлагает по-настоящему уникальные технические решения – так что компанию ASUS невозможно обвинить в отходе от изначальной идеи линейки ROG.

До недавнего времени «недостающим звеном» в модельном ряду оставались блоки питания. Исторически сложилось так, что ASUS просто не занимается этими устройствами, а создание БП флагманского уровня с нуля – задача сложная и затратная. Выход был найден в 2018 году, когда на помощь инженерам пришли тайваньские коллеги из компании Seasonic, обладающие огромным опытом «блокостроения». Плодом сотрудничества двух фирм стали 850- и 1200-ваттные модели семейства ROG Thor, сертифицированные по стандарту 80 Plus Platinum.

Сегодня речь пойдет о старшем решении ASUS ROG Thor 1200W, построенном на знаменитой платформе Seasonic Prime Platinum. Устройство выполнено по модульной схеме, оснащено полупассивной системой охлаждения и предлагает целый ряд оригинальных фишек, призванных выделить его в ряду других флагманов. Что ж, амбициозного новичка ждет суровая битва в наших сравнительных тестах, ведь по массовой методике были протестированы многие сверхмощные модели ведущих производителей.

Но не будем забегать вперед, для начала оценим внешний вид и особенности конструкции нового БП – в этот раз здесь и правда есть на что посмотреть!

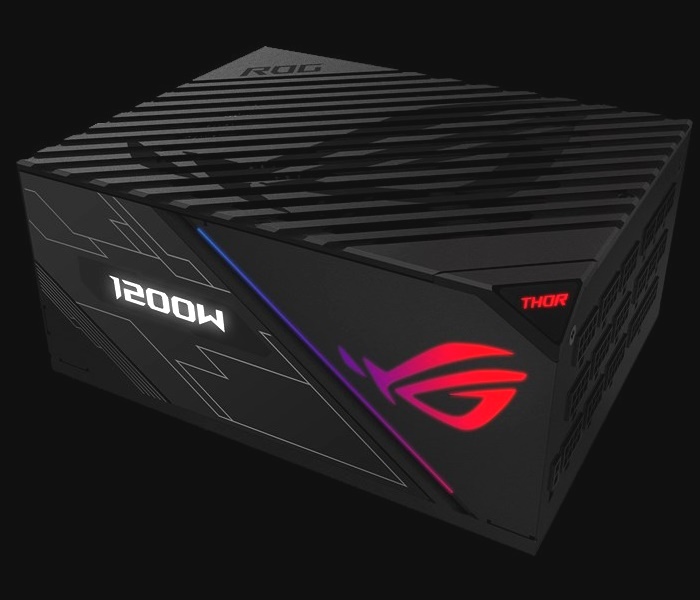

Обзор ASUS ROG Thor 1200W

450x225  78 KB. Big one: 750x525  153 KB

Упаковка и комплектация

Модель Thor поставляется в крупной картонной коробке, оформленной в традиционных для подразделения ROG цветах – красном и черном.

450x340  55 KB. Big one: 900x679  169 KB





Выглядит упаковка очень солидно. Единственная претензия – отсутствие ручки для переноски; таскать увесистый блок подмышкой – сомнительное удовольствие. А вот с информативностью дела обстоят отлично – на коробке указаны все необходимые сведения. Производитель описывает ключевые особенности устройства, приводит подробную таблицу характеристик и множество фотографий (в том числе – снимки «в разрезе», которые позволяют оценить внутреннее устройство БП).

Не меньшее внимание уделено и надежности упаковки. При ближайшем рассмотрении выяснилось, что внутри основного «ящика» скрываются две дополнительных коробки. В одной из них – сам блок, закатанный в толстый чехол из пенопропилена, в другой – шнуры и различные аксессуары. Такая конструкция обеспечивает почти абсолютную защиту от падений и ударов – это тот случай, когда устройство можно смело заказывать по почте.

450x292  63 KB. Big one: 900x583  218 KB

Как обычно комплектуются блоки питания? – Стандартный набор не менялся десятилетиями: инструкция, кабель питания и крепёжные винты. Добавить сюда что-то по-настоящему полезное сложно, но создатели ASUS ROG Thor постарались.





Стандартный комплект был дополнен матерчатыми и пластиковыми стяжками для кабелей, специальными «гребешками»-держателями для ровной прокладки шнуров, а также фирменным значком ROG, который можно наклеить на системный блок.

450x388  50 KB. Big one: 900x776  152 KB

Что ж, как и положено флагманской модели, ROG Thor надежно упакован и с избытком укомплектован различными аксессуарами. Перейдем к рассмотрению самой новинки.

Внешний вид и особенности конструкции

Все устройства линейки ROG отличают необычные технические решения и оригинальный внешний вид. И Thor не стал исключением из этого правила.







445x450  60 KB. Big one: 890x900  177 KB

Эта модель отлично подойдет как ценителям «серьезного железа», так и любителям моддинга. По умолчанию БП выглядит угловато и сурово, но стоит включить подсветку, как начинается форменный «карнавал».

А технология ASUS AURA Sync позволяет настраивать LED-подсветку крупного логотипа, размещенного на боковой стенке корпуса. Для этого БП необходимо подключить к материнской плате с помощью двухконтактного кабеля и скачать фирменную утилиту.

500x381  85 KB. Big one: 750x571  157 KB

Система дает возможность использовать одну из созданных заранее программ («радуга», «комета» и так далее – названия говорят сами за себя) или придумать свою собственную. Кроме того, технология позволяет согласовать работу подсветки БП и других компонентов системы – чтобы все мерцало и переливалось в такт, образуя единую картину.



Еще одна любопытная фишка Thor – наличие светодиодного экрана, на который выводится значение мощности, потребляемой системой «от розетки». Не дожидаясь тестового раздела, отмечу, что точность встроенного «ваттметра» оказалась совсем не высокой: в режимах со значительной (более 500 Вт) нагрузкой показатели стабильно завышаются на 5-10 процентов. Впрочем, этого достаточно, чтобы составить общее представление об «аппетитах» системы.

И подсвечиваемый логотип, и светодиодный экран размещены на одной стороне корпуса блока. Следовательно, для того, чтобы всё это великолепие оказалось на виду, необходим «правильный» корпус с прозрачной стенкой и возможностью установки БП вентилятором вверх.

Еще один ограничительный фактор – длина устройства: ROG Thor – это настоящий «лимузин», вольготно растянувшийся на 190 мм. Этот момент также следует учитывать при покупке, хотя вряд ли кому-нибудь придёт в голову использовать 1200-ваттный блок питания в компактной системе.

Как и положено современному флагману, устройство выполнено по полностью модульной схеме. Для удобства подключения производитель использует всего два основных типа коннекторов, к тому же все разъемы подписаны, так что запутаться не получится даже при сильном желании.

450x264  59 KB. Big one: 900x527  230 KB



На задней панели расположен разъем для подключения сетевого шнура, клавиша питания, а также кнопка «0dB Fan». При ее нажатии система охлаждения БП переходит в полупассивный режим.

Наши тесты показали, что в этом случае вентилятор запускается при нагрузке около 500 Вт, впрочем, контроллер отслеживает не потребляемую мощность, а температуру компонентов, так что в других условиях результаты могут заметно отличаться.

450x424  57 KB. Big one: 900x847  187 KB

Инженеры подразделения ROG традиционно уделяют повышенное внимание системе охлаждения (достаточно вспомнить «трехэтажные» видеокарты и материнские платы с несколькими тепловыми трубками). В ходе «тюнинга» на плату Seasonic были установлены радиаторы увеличенной площади (их мы еще увидим ниже), за обдув которых отвечает мощный 135 мм вентилятор Wing Blade с одиннадцатилопастной крыльчаткой.



Маркировка вертушки – PLA13525B12M, она выпускается компанией Power Logic, максимальная скорость вращения составляет 2000 об/мин, а потребляемая мощность – до 4.8 Вт.

450x355  81 KB. Big one: 900x710  247 KB

По заявлению производителя, вентилятор обеспечивает высокие показатели статического давления и расхода воздуха в широком диапазоне оборотов, заметно превосходя по соотношению «производительность/шум» 120 мм аналоги. Любопытный факт: вопреки тренду на повсеместное распространение гидродинамических подвесов, эта модель снабжена классическим шарикоподшипником (2-ball bearing). Его ресурс не сообщается.

Теперь рассмотрим мощностные характеристики. БП оснащен мощной единой линией 12 В – такое решение гарантирует отсутствие проблем при подключении «прожорливых» компонентов.

450x136  25 KB. Big one: 900x271  73 KB



Максимальная сила тока на этом канале может достигать 100 А, что соответствует мощности 1200 Вт. Идеальный показатель – 100% от заявленного «номинала» БП! Сила тока на второстепенных каналах 3.3 В и 5 В может достигать 25 А – этого более чем достаточно для любой современной системы.

Хотя это и не предусмотрено обязательными требованиями нашей «массовой» методики, на этот раз у нас есть возможность разобрать устройство и взглянуть на плату преобразователя.

450x444  83 KB. Big one: 1000x986  309 KB

Впрочем, ничего сенсационного мы здесь не увидим – Thor построен на широко известной платформе Seasonic Prime, которая не раз фигурировала в материалах лаборатории. Она выполнена по схеме Full-Bridge с резонансным LLC-преобразователем и DC-DC конвертерами для второстепенных линий. Инженеры ASUS снабдили плату Seasonic увеличенными радиаторами и установили в корпус БП дополнительные компоненты (на отдельных платах), которые обеспечивают работу «умной» подсветки и LED-экрана индикатора мощности.

ASUS отдельно подчеркивает, что при создании блоков питания серии ROG используется только отборная элементная база. К примеру, в конструкции применяются исключительно качественные японские конденсаторы Chemi-Con и Hitachi «105-градусного» класса. Недаром производитель выдает на этот блок десятилетнюю гарантию.



Теперь взглянем на набор шнуров, которые поставляются в удобной сумочке с застежкой-липучкой. Для начала рассмотрим основные «силовые» кабели:

450x400  54 KB. Big one: 1000x889  222 KB

В комплект входят шнуры с составными разъемами ATX-Mainboard 20+4-pin и CPU 4+4-pin (таких кабелей два, что позволяет использовать блок в связке с материнскими платами для экстремального «азотного» разгона). Для подключения видеокарт предлагается использовать сразу восемь разъемов PCI-e (они размещены на шести шнурах: на двух кабелях закреплено по два разъема, а еще на четырех – по одному) – к вашим услугам любые связки SLI и CrossFireX, которые только можно представить.

Обратите внимание, что два кабеля из этого набора выполнены в виде обычных шнуров, а все остальные предоставляют собой «лапшу» из проводов с индивидуальной изоляцией – именно для их укладки предназначены «гребешки»-держатели, входящие в комплект поставки.

450x409  47 KB. Big one: 2817x2563  939 KB



Для подключения периферии предлагается использовать двенадцать разъемов SATA и пять Molex. Представить себе домашнюю систему, которой понадобятся все эти коннекторы, почти невозможно. Кроме того, в комплект входят переходники Molex –> Floppy и Molex - > 2 x SATA, а также шнур для подключения блока питания к материнской плате (с его помощью обеспечивается настройка подсветки).

Итак, по итогам внешнего осмотра Thor производит отличное впечатление. Все достоинства флагманской платформы Seasonic остались на месте, при этом специалисты ASUS снабдили блок усиленной системой охлаждения, измерителем мощности и оригинальной подсветкой. Пришло время проверить, как новая модель покажет себя в тестах.

Краткие технические характеристики

Наименование моделиASUS ROG Thor 1200W
OEM-производительSeasonic
Заявленная мощность, Вт1200
Нагрузочная способность линии 12 В, Вт1200
Отношение нагрузочной способности линии 12 В к общей мощности блока, %100
Заявленный класс эффективности (сертификат)80 Plus Platinum
Габариты, мм149 х 190 х 86 (+50 мм)
Типоразмер вентилятора135 х 25
Модульная конструкцияДа (полностью)
Разъемы 20+4-pin Mainboard;
2 х 4+4-pin CPU;
8 х 6+2-pin PCIe;
12 х SATA;
5 х Molex;
1 х Floppy

Тестовый стенд

Тестовая конфигурация:

  • Материнская плата: ASUS P8P67 Pro (BIOS v 1204);
  • Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
  • Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
  • Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2 x 2 Гбайт, двухканальный режим);
  • Видеокарта: 2 x Radeon HD 6970 (CrossFireX);
  • Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
  • Блок питания:
    • ASUS ROG Thor 1200W;
  • Корпус: открытый стенд.

Программное обеспечение:

  • Операционная система: Windows 7 x64 Ultimate;
  • Драйвер видеокарты: AMD Catalyst 13.4;
  • Вспомогательные утилиты:
    • MSI Afterburner 2.3.1;
    • ASUS TurboV EVO;
    • Prime 95 v.27.9;
    • Furmark 1.10.6;
    • Real Temp 3.7.

Инструментарий и методика тестирования

Методика тестирования рассматривалась ранее и приводится в отдельном материале.

Результаты тестов

Напомню, что тестирования по массовой методике проводятся не на «рафинированном» нагрузочном стенде, а на реальной игровой системе. Плюсы такого подхода очевидны: «натуральное» распределение нагрузки, возможность легко оценить поведение блока при повседневной работе. Обратная сторона медали – ограничение максимального потребления на уровне 850 Вт. Больше снять с этой системы просто невозможно, даже при разгоне двух прожорливых видеокарт и одновременном использовании стресс-тестов для CPU и GPU.

Таким образом, мы можем оценить работу блока ASUS ROG Thor 1200W при нагрузке на уровне 70% от максимума.

ASUS ROG Thor 1200W

КПД
При разных уровнях нагрузки
%


Включите JavaScript, чтобы видеть графики

Тест проводился с отключенной подсветкой в активном режиме работы СО (следует учитывать, что в легких режимах вентилятор «ворует» ~1% эффективности). КПД новинки оказался чрезвычайно высок – в некоторых режимах блок уверенно «дотягивается» до значений, соответствующих стандарту 80 Plus Titanium.

Небольшое, но очевидное преимущество этой модели над другими БП, построенными на той же платформе, можно объяснить применением отборной элементной базы.

ASUS ROG Thor 1200W

Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В


Включите JavaScript, чтобы видеть графики

Система стабилизации не допускает ни малейших просадок напряжения на основных линиях. Более того – все значения чуть завышены, но на практике это никак не влияет на стабильность системы и может оказаться даже полезным при экстремальном разгоне.

ASUS ROG Thor 1200W

Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин


Включите JavaScript, чтобы видеть графики

На графике приводятся значения, полученные в активном режиме работы СО. Как уже отмечалось выше, вертушку можно отключить нажатием клавиши на задней панели БП при нагрузке до ~500 Вт. Вентилятор стартует на скорости ~600 об/мин и плавно раскручивается до ~700 об/мин с увеличением нагрузки.

ASUS ROG Thor 1200W

Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ


Включите JavaScript, чтобы видеть графики

Блок работает чрезвычайно тихо. Чтобы расслышать еле заметное «шипение» вентилятора, нужно поднести ухо вплотную к решетке. Шарикоподшипник, по поводу которого у меня существовали определенные опасения, не производит никаких посторонних звуков.

Что ж, при всем желании, придраться здесь можно только к крошечному завышению напряжений на основных линиях, в остальном новинка ASUS показывает образцовые результаты. Перейдем к сравнительным тестам.

Сравнение результатов

Наша подборка сверхмощных блоков, протестированных в тех же условиях, включает восемнадцать устройств с «отдачей» от 1000 до 1500 Вт. Среди них есть сразу несколько «платиновых» флагманов ведущих производителей, например, be quite! Dark Power Pro 11 1200W, Cooler Master V1200, Fractal Design Newton R3 1000W и Gigabyte XP1200M. Кроме того, большой интерес представляет сравнение ROG Thor 1200W с «титановыми» SilverStone ST1300-TI и SilverStone ST1500-TI, которые близки к новинке по стоимости.

Минимальная нагрузка – 150 Вт.

КПД при нагрузке 150 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 150 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 150 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 150 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

При минимальной нагрузке заметным преимуществом по КПД обладают блоки с сертификатом 80 Plus Titanium (напомню, что в этом стандарте прописано, что устройство должно обеспечивать КПД не менее 91% уже при 10% нагрузке, 80 Plus Platinum учитывает режимы только с 20%).

Но на фоне других «платиновых» устройств модель Thor смотрится очень уверенно. В остальном нагрузка слишком мала, чтобы судить о качестве стабилизации или шумовых характеристиках. Обращаю ваше внимание, что при использовании пассивного режима работы СО Thor шел бы вровень с другими устройствами, отключающими вентилятор, с результатом 29 дБ («бесшумная работа»).

Усложним задачу. 500 Вт – для «киловаттников» это ровно половина максимального потребления, а для героя обзора – около 40%.

КПД при нагрузке 500 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 500 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 500 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 500 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

В этом режиме Thor «дотягивается» до уровня моделей с сертификатом 80 Plus Titanium по КПД, чуть превосходя все «платиновые» модели. Кроме того, по шумовым характеристикам устройство можно считать лучшим в подборке наряду с Corsair RM1000i – только эти БП смогли работать при нагрузке 500 Вт, не включая вентилятор. По качеству стабилизации все подопытные приблизительно равноценны.

Высокая нагрузка – 800 Вт.

КПД при нагрузке 800 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 800 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 800 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 800 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

В этом режиме ROG Thor 1200W становится лучшим по показателю КПД среди «платиновых» моделей, но начинает отставать от устройств с сертификатом 80 Plus Titanium. Новинка показывает отличные результаты в тестах на шумовые характеристики и качество стабилизации.

Заключение

Подведем итоги, начав с краткого перечисления достоинств и недостатков протестированного блока.

ASUS ROG Thor 1200W Platinum

Плюсы:

  • Чрезвычайно высокий КПД 89-95% (в доступных режимах);
  • Почти идеальное качество стабилизации напряжений (в доступных режимах);
  • Отличные шумовые характеристики. При нагрузке до 500 Вт СО может работать в пассивном режиме;
  • Наличие всех необходимых разъемов для производительной системы с четырьмя/восемью видеокартами;
  • Полностью модульная конструкция;
  • Высокое качество изготовления, отборная элементная база, десятилетняя гарантия;
  • Оригинальный внешний вид, наличие настраиваемой подсветки и встроенного экрана измерения мощности.

Минусы:

  • Существенных минусов не выявлено.

Может не устроить:

  • Значительно увеличенная длина корпуса (+50 мм).

Инженеры Seasonic справились со своей частью работы на «отлично»: платформа Prime с отборной элементной базой показывает чрезвычайно высокий КПД и образцовое качество стабилизации. Да и специалисты ASUS не подкачали – Thor выглядит по-настоящему круто и предлагает необычные фишки в виде настраиваемой подсветки и экрана измерения мощности. Фирменная полупассивная СО проявила себя с лучшей стороны, обеспечив бесшумную работу устройства при нагрузке до 500 Вт.

Добавим сюда десятилетнюю гарантию и получим отличный продукт, который способен побороться за лидерство, даже когда ему противостоят почти два десятка флагманов других производителей. Согласитесь, неплохой результат для компании, которая ранее вообще не выпускала устройств этого типа!

Константин Назаров aka Лакс Наваху


Выражаем благодарность:

  • Компании ASUS за предоставленный на тестирование блок питания ASUS ROG Thor 1200W.
