Вступление

Обновленный арсенал материнских плат MSI теперь невозможно не узнать по названию. Новейший чипсет Intel Z390 и богатые возможности – вот что скрывают модели с именем, начинающимся на MEG.

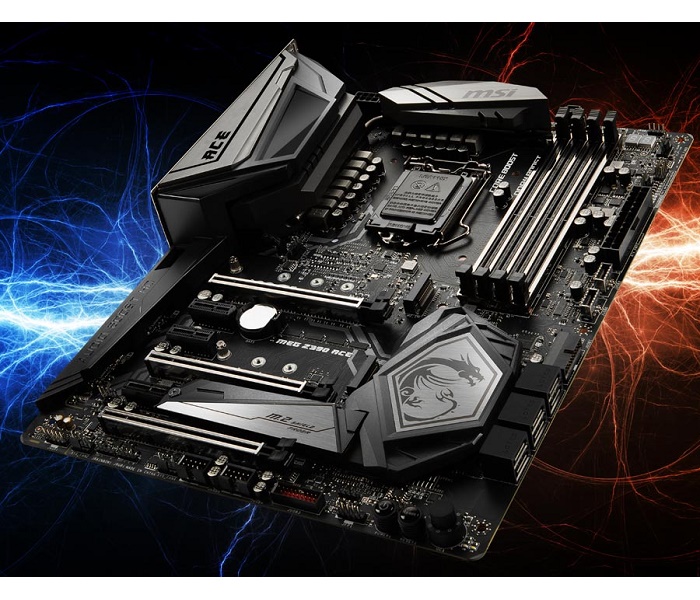

Героем обзора стала MSI MEG Z390 ACE – одна из новинок тайваньской компании с единственным предназначением – разгон. Давайте посмотрим на нее внимательнее, а затем и протестируем в связке с Intel Core i9-9900K.

500x331  89 KB. Big one: 1076x714  160 KB

Ведь не зря же слоган новой модели, представленный на официальном сайте, звучит как «Ас в своем деле»?





Обзор MSI MEG Z390 ACE

500x500  380 KB. Big one: 1024x819  876 KB

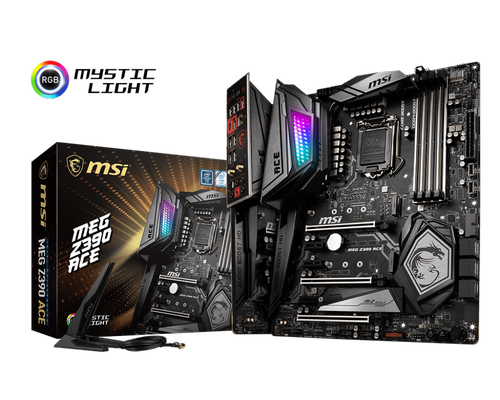

Технические характеристики MSI MEG Z390 ACE

500x400  254 KB. Big one: 1024x819  866 KB

МодельMSI MEG Z390 ACE
ЧипсетIntel Z390
ПроцессорПоддержка процессоров 8-го и 9-ого поколения Intel Core, Pentium, Celeron
Память4 слота DDR4 от 2133 до 4500 МГц
Линии PCIe3 x PCIe 3.0 (16x/0x/0x; 8x/8x/0x; 8x/4x/4x);
3 x PCIe 3.0 (1x)
ВидеовыходыНет
Мультиграфические конфигурацииAMD Crossfire 3x, NVIDIA SLI 2x
Накопители1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4);
6 x SATA 6G
СетьKiller E2500 (1 Гбит/с);
Wi-Fi/BluetoothIntel Wireless-AC 9560, 802.11 a/b/g/n/ac, MU-MIMO Rx, 2.4/5 ГГц до 1.73 Гбит/с;
Bluetooth
АудиоRealtek ALC1220 Codec
USB8 x USB 2.0;
4 x USB 3.0;
5 x USB 3.1 Type A;
3 x USB 3.1 Type C
Форм-факторATX.

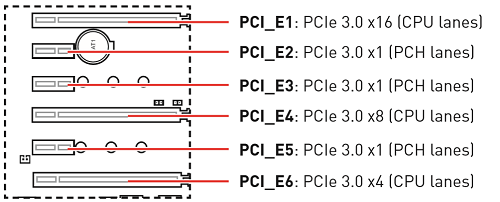

В первую очередь отметим, что на печатной плате распаяно аж три физических 16х слота и ко всем подходят линии PCI-e от процессора. Это достаточно редко встречается в материнских платах на чипсете Intel Z390.

500x202  40 KB. Big one: 1004x407  79 KB

Конечно, все три слота не могут сразу обеспечить пропускную способность в 16х, поскольку ограничителем является процессор, содержащий максимально 16х линий. И поэтому в зависимости от подключения линии делятся между тройкой слотов следующим образом: 16/0/0, 8/8/0 или 8/4/4. Еще три слота 1х подсоединены к чипсету.

500x232  23 KB. Big one: 1290x601  69 KB

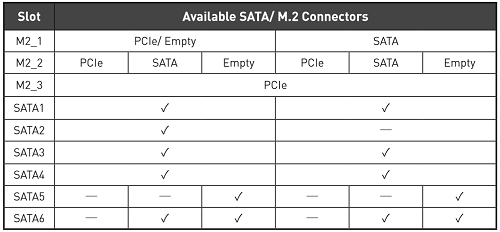

Редкость и три разъема М.2. Все они подведены к чипсету, но подключены относительно хитро. Верхний и самый нижний поддерживают исключительно устройства PCI-e и постоянно включены. Средний совместим с SATA и PCIe. Видно, что любое подключение SATA SSD M.2 приводит к отключению тех или иных портов SATA. Зато поддержка Optane memory предусмотрена для всех М.2.





500x387  59 KB. Big one: 2500x1935  1657 KB

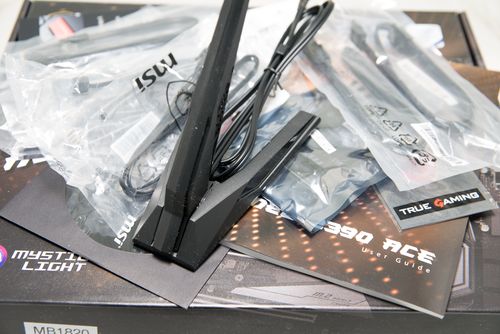

Комплект поставки

500x334  44 KB. Big one: 2500x1668  629 KB
  • Материнская плата MSI MEG Z390 ACE;
  • Четыре кабеля SATA;
  • Три кабеля для RGB-лент;
  • Антенна Wi-Fi;
  • Жесткий мостик NVIDIA SLI;
  • Набор винтов для установки SSD в M.2;
  • Набор «беджей» на кабели и наклейки для них;
  • Инструкция и краткое руководство по установке;
  • Диск с драйверами и программным обеспечением;
  • Металлизированная наклейка с логотипом MSI.

500x246  47 KB. Big one: 1000x493  145 KB

На задней панели вы найдете две функциональные кнопки, отвечающие за сброс BIOS и его обновление, четыре порта USB 2.0, сетевой разъем, один USB 3.1 Type C, пять USB 3.1 Type A, а также коннекторы для антенны и звуковые порты. Ввиду предполагаемого предназначения материнской платы видеовыходы полностью отсутствуют, вместо них разведено максимальное количество портов USB, M.2 и слотов PCIe.

Дизайн PCB

500x595  99 KB. Big one: 2500x2975  2236 KB

Модель MSI относится к классу дорогих, поэтому в дизайне преобладают оверклокерские амбиции: два разъема питания 8 pin, POST-индикатор, площадки для измерения напряжений, светодиодная индикация, развитая система вспомогательных вентиляторов и прочее.

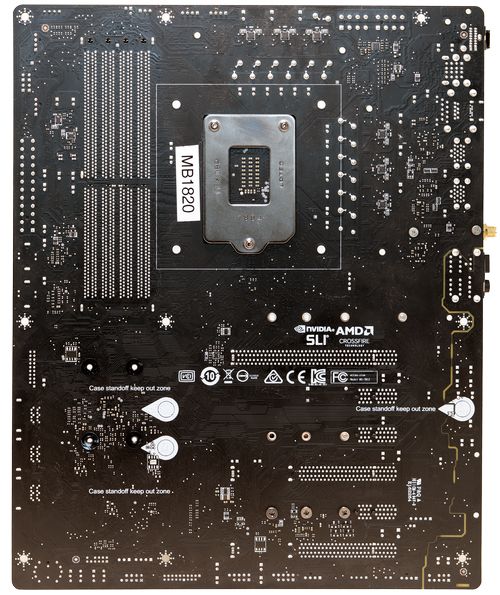

500x595  94 KB. Big one: 2500x2975  2442 KB

Силовая схема состоит из 12+1 фаз, которые набраны через умножители. О ней мы поговорим в следующем разделе.





Система питания

500x593  102 KB. Big one: 2500x2964  2598 KB

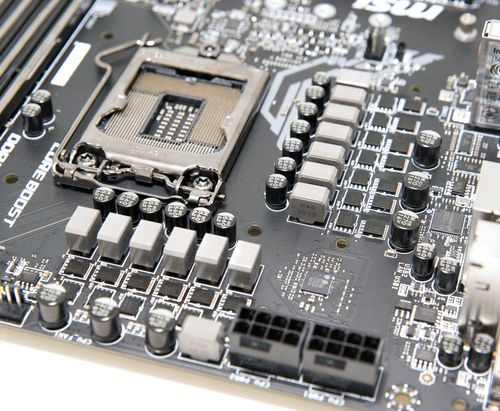

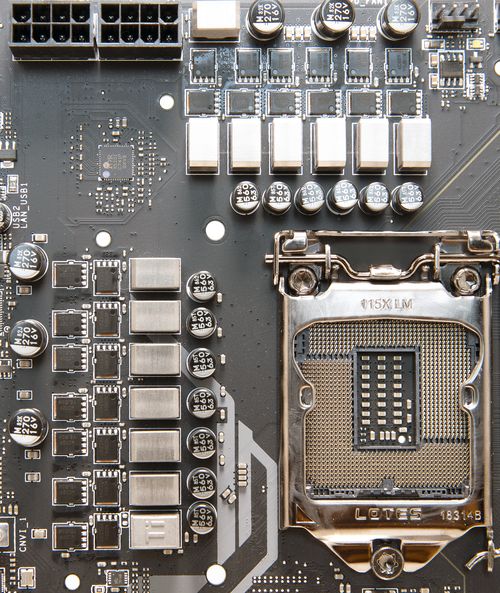

Инженеры MSI использовали конфигурацию, состоящую из двенадцати фаз питания для процессора. Давайте разберемся, почему правильнее считать количество фаз как 6, а не 12. Начнем с ШИМ-контроллера.

500x499  72 KB. Big one: 500x499  72 KB

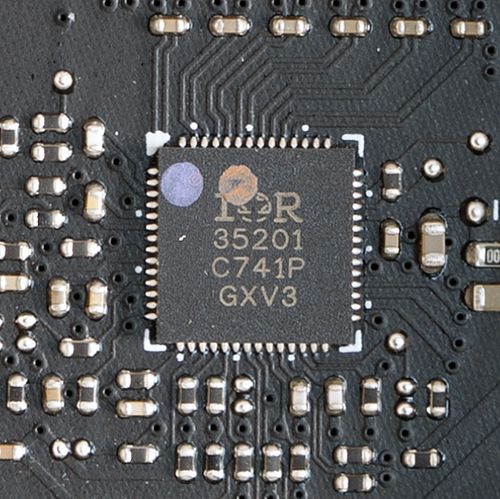

В качестве ШИМ-контроллера выбрана микросхема IR 35201. Этот двухканальный контроллер управляет следующей комбинацией фаз: 8/7/6 фаз для Core VR + 1/2 фазы AXG VR.

Он соответствует спецификациям Intel VR12 (Rev 1.7), VR12.5 (Rev 1.5), IMVP82 (Rev 1.2) и AMD SVI2 (REV 1.06), наделен большим списком защит (OVP, UVP, OCP, OTP) и поддерживает протоколы I2C, SMBus, PMBus, телеметрию (температура, напряжения) раздельно по каждому из двух каналов. Частота работы каждой управляемой фазы может находиться в пределах от 194 КГц до 2 МГц. На первый взгляд все отлично, но в реальности к нему подключено шесть делителей.

500x141  29 KB. Big one: 1750x494  298 KB

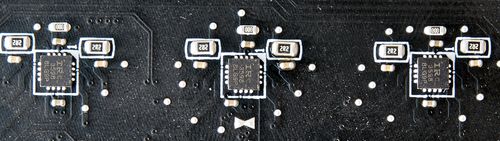

Все они расположены с обратной стороны печатной платы и маркированы как IR 3598. Это двухканальный драйвер, к которому подключается парная фаза. Никакого персонального управления он не несет, и пара фаз всегда будет работать зеркально. Поэтому, пусть IR 3598 и полноценный двухканальный драйвер, но ШИМ-контроллер работает с фиксированными шестью фазами, которые управляются парами.

500x411  68 KB. Big one: 2500x2057  915 KB





Об интересном

Средства мониторинга

500x273  51 KB. Big one: 2500x1363  995 KB

POST-индикатор плюс точки измерения напряжений и элементарная светодиодная индикация прохождения POST – это расширенный инструментарий для оверклокера.

135x229  8 KB. Big one: 135x229  8 KB

Вспомогательные функция – кнопки обнуления и перепрошивки BIOS. Они выведены на заднюю панель и подсвечиваются при подаче напряжения на материнскую плату.

466x317  25 KB. Big one: 466x317  28 KB

Кроме того, на старте системная плата отображает включенными светодиодами, сколько модулей памяти вставлено в нее и активирован ли профиль XMP.

Для двух основных разъемов вентиляторов предусмотрена индикация используемого режима. Процессорный 4 pin и PUMP_FAN1 горят либо белым (включен DC режим), либо красным (PWM режим) цветом.

Оверклокерские функции

500x355  29 KB. Big one: 2500x1776  449 KB

В нижней части печатной платы помимо стандартных кнопок включения и перезагрузки выведен диммер с фиксированными положениями для ручного разгона процессора без внесения изменений в настройки BIOS.

500x258  68 KB. Big one: 900x466  157 KB

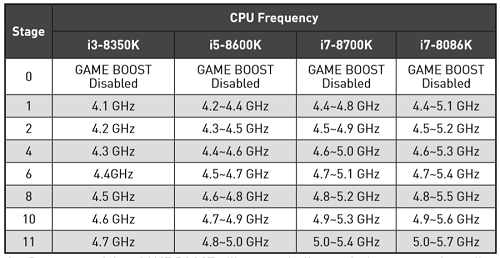

В зависимости от модели CPU каждое положение задает свою частоту. Для Core i9-9900K частоты находятся между i7-8700К и i7-8086К. Конечно, используется отрицательный множитель для AVX инструкций, иначе столь внушительные частоты 999 процессоров из 1000 просто не осилили бы. Но и здесь стоит отдавать отчет, что далеко не любой ЦП заведется и будет работать на предложенных настройках. К тому же сама материнская плата изрядно повышает напряжения и следует внимательно подойти к вопросу выбора СО.

На печатной плате MSI MEG Z390 ACE есть несколько второстепенных возможностей для решения внезапно возникших во время оверклокинга проблем. Первая – это джампер OC Retry. К нему подключается кнопка, при удержании которой модель будет стараться включиться с настройками пользователя бесконечное число раз, не сбрасывая внесенные изменения с третьей попытки.

Вторая – OC Force Enter. При замыкании контакта при первой же перезагрузке плата отправит нас в BIOS. И третья – джамперы Slow Mode Booting и Low Temperature Booting, которые отвечают за функции включения и прохождения POST при разгоне с сильно отрицательными температурами.

RGB-подсветка

500x349  26 KB. Big one: 2500x1743  346 KB

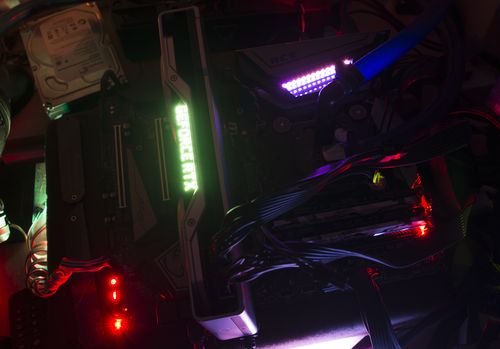

В двух местах на печатной плате (радиатор системы питания и PCH) установлены светодиоды, работа которых независимо конфигурируется в приложении. Их можно как объединить в группы, так и задать индивидуальные режимы.

500x334  17 KB. Big one: 2500x1668  285 KB

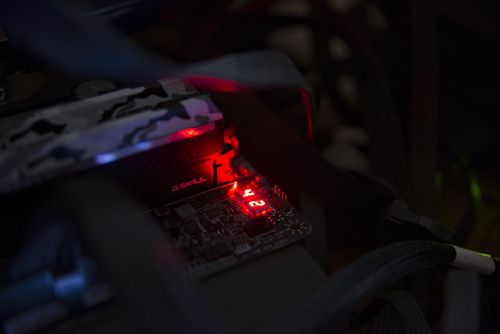

После прохождения инициации POST-индикатор переключается в режим отображения температуры процессора. Еще на плате поставили два разъема для светодиодных лент.

USB порты

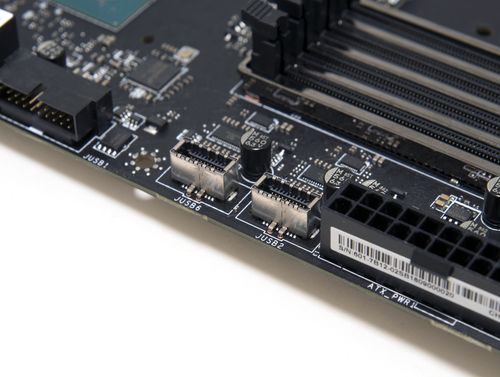

500x377  40 KB. Big one: 2500x1886  476 KB

Впервые MSI установила целых два внутренних разъема под устройства USB 3.1, подключаемые к панели с портами на корпусе. Но помимо нового интерфейса компания оставила два коннектора USB 3.0, что встречается не менее редко. Таким образом к панели на системном блоке можно подключить четыре USB 3.0 и пару USB Type-C 3.1.

DIMM

500x334  51 KB. Big one: 2500x1668  733 KB

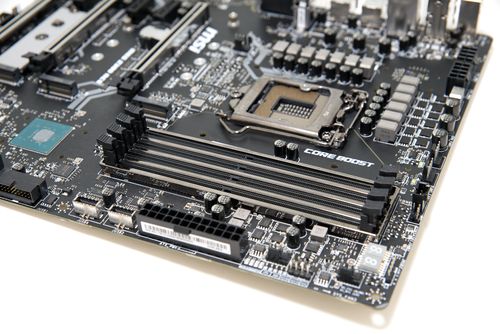

Слоты для оперативной памяти не только получили собственную индикацию и усиленные крепления, но и снабжены защелками с обеих сторон. Я специально подчеркнул этот момент, потому что, черт побери, как же удобно доставать модули по старой схеме, когда слот открывается с двух сторон!

500x334  52 KB. Big one: 2500x1668  728 KB

Конечно, аналогичные обоймы из металла стоят и на трех полноценных разъемах PCIe 16x для видеокарт.

Wi-Fi

500x334  37 KB. Big one: 2500x1668  485 KB

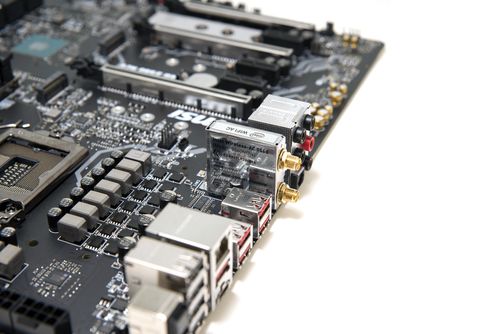

Сеть Wi-Fi и BT представлена M.2 адаптером Intel 9560 NGW, который обеспечивает работу соединений Wi-Fi по схеме 2 x 2 в соответствии со стандартами 802.11a/b/g/n/ac (в том числе 802.11 Wave 2).

Пропускная способность сети теоретически может достигать 1.73 Гбит/с при использовании канала 160 МГц. Bluetooth-составляющая (Bluetooth 5) характеризуется пропускной способностью до 2 Мбит/с и расширенным радиусом действия в энергосберегающем режиме.

Система охлаждения

500x600  88 KB. Big one: 2500x3019  2180 KB

Все охлаждение строго зонировано: большой радиатор с тепловой трубкой охлаждает процессорные фазы, маленький радиатор занимается охлаждением чипсета. И поскольку ШИМ-контроллер продвинутый, то наблюдать за температурами можно через любую программу, поддерживающую мониторинг.

500x233  79 KB. Big one: 715x334  35 KB

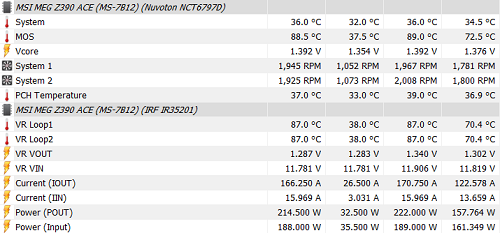

Но увидите вы не температуру на драйверах или мосфетах, а температуру самого ШИМ-контроллера.

300x239  13 KB. Big one: 2500x1997  369 KB 300x239  15 KB. Big one: 2500x1977  460 KB

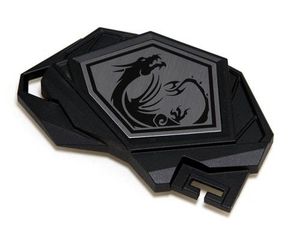

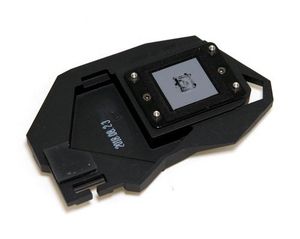

За охлаждение PCH отвечает собственный радиатор сборной конструкции. Тип термоматериала – липкая субстанция, а не «терможвачка» или термопрокладка. В штатном режиме нагрев PCH скромен из-за невысокого уровня TDP.

300x168  10 KB. Big one: 2500x1400  224 KB 300x168  11 KB. Big one: 2500x1400  244 KB

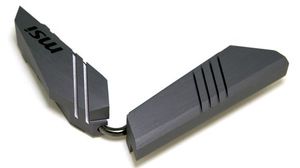

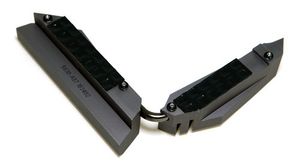

Силовые цепи поделены на две части: вертикальную и горизонтальную. Количество сборок под этими радиаторами практически равное, прибавьте сюда соединительную тепловую трубку, и на выходе получается равномерный нагрев теплорассеивателей.

На самом деле полезная площадь радиатора невелика, а его массивный вид обусловлен дизайном.

500x175  25 KB. Big one: 1800x630  236 KB

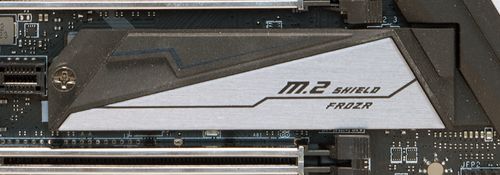

Из трех слотов М.2 лишь нижний оснащен радиатором для охлаждения SSD. Остальные будут работать без него.

Тестовый стенд

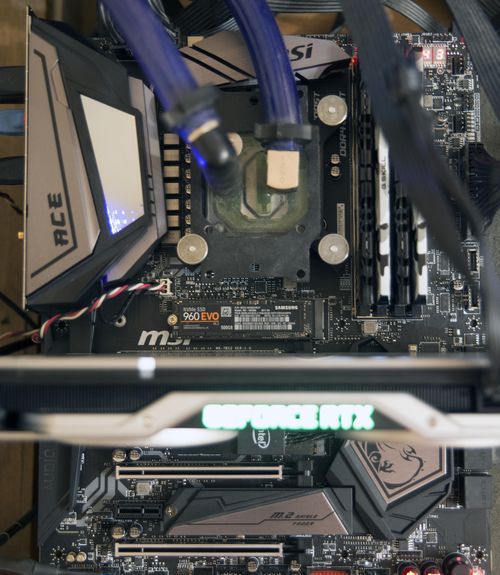

Тестовая конфигурация

500x575  67 KB. Big one: 2122x2500  1024 KB
  • Материнская плата: MSI MEG Z390 ACE (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 4 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2080;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Начнем с простого. Все материнские платы, предназначенные для процессоров Intel, оснащены встроенной функцией автоматического разгона. Некоторые производители любят играться с этими настройками, загоняя процессор далеко за базовое значение энергопотребления. В результате вместо стабильной работы мы получаем постоянно перегревающийся ЦП и падение скорости.

Поэтому Intel рекомендовала по умолчанию отключать эту функцию, но некоторые ее оставили, приведя в номинальное значение для CPU. Именно так поступили разработчики MSI. Теперь для процессора с литерой «К» уже неважно, включен ли улучшенный разгон или нет, он всегда работает на типичных для него частотах. Но за этим кроется вторая особенность. С «улучшенным» разгоном автоматически повышается напряжение и растет нагрузка на цепи питания вкупе с энергопотреблением.

500x687  280 KB. Big one: 1393x1915  467 KB

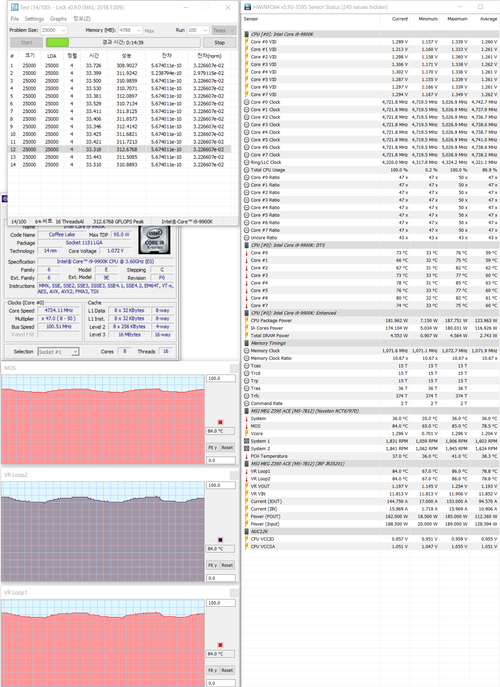

На номинальной частоте Intel Core i9-9900K и без обдува VRM материнской платы достигает температуры в 83-85°C. С учетом количества фаз и напряжения 1.2 В при частоте 4.7 ГГц результат вполне предсказуемый.

Процессор при этом в среднем работает на частоте 4.7 ГГц на всех ядрах. При частичных нагрузках его частота повышалась до 5 ГГц, а в простое снижалась до минимальной.

500x688  294 KB. Big one: 1395x1919  520 KB

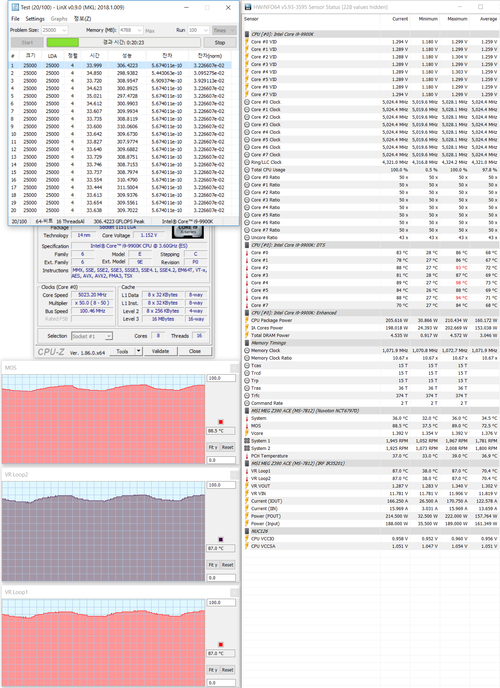

В ручном режиме разгона на частоте 5 ГГц зона VRM по-прежнему нагревалась до 87-89°C. В целом без дополнительного охлаждения система питания может работать с процессорами энергопотреблением в 260-280 Вт, а это как минимум 4.9-5.0 ГГц на напряжениях до 1.375 В. Такие данные типичны и подходят для большинства пользователей.

В разгоне памяти участвовало два комплекта ОЗУ, оба на микросхемах Samsung B-die, и ни одна из пар модулей не захотела стартовать. Пришлось сбрасывать BIOS и начать знакомство с материнской платой, устанавливая только одну планку в слот А2. После старта с одним модулем остальные три сразу же подхватывались и прекрасно распознавались системой.

В самом начале заморочек я подумал о проблемах со стандартными настройками, записанными в SPD памяти. Но они полностью соответствуют спецификациям JEDEC на частоте 2133 МГц. Поэтому делаю вывод, что прошивка BIOS все еще немного сыровата. Тем более что в процессе все четыре планки прекрасно функционировали на частоте 4 ГГц.

Скорость работы М.2 и USB 3.1

Уже традиционно проверим быстродействие интерфейсов с твердотельным накопителем SSD Samsung 960 Evo.

МодельUSB 3.1M.2 (PCH)M.2 (CPU)PCIe (PCH)PCIe (CPU)
ASUS ROG Maximus X Formula863/5282776/1371--2804/1879
MSI X299 Tomahawk AC877/5042553/1848--2777/1882
MSI X299 Gaming Pro Carbon AC877/5042552/1524--2744/1868
ASUS Prime X399-A708/5022527/1847---
MSI X399 Gaming Pro Carbon AC744/507-2302/1880-2302/1880
ASUS ROG Maximus X Hero974/5532728/1327--2862/1863
MSI Z370 Godlike Gaming-2889/1860--2790/1864
ASUS ROG Strix Z370-G Gaming (WI-FI AC) 823/5432621/1844--2661/1850
ASUS ROG Strix Z390-E Gaming744/6652801/1810-1558/12342668/1819
ASUS ROG Maximus XI Hero736/5822779/1861-1617/13052838/1874
MSI MEG Z390 ACE962/5462644/1313--2665/1873

  • M.2 (PCH) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCI-e в мосту;
  • M.2 (CPU) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCI-e в процессоре;
  • PCIe (PCH) – скорость чтения/записи в Мбайт/с через слот PCI-e (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCI-e в мосту;
  • PCIe (CPU) – скорость чтения/записи в Мбайт/с через слот PCI-e (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCI-e в процессоре.

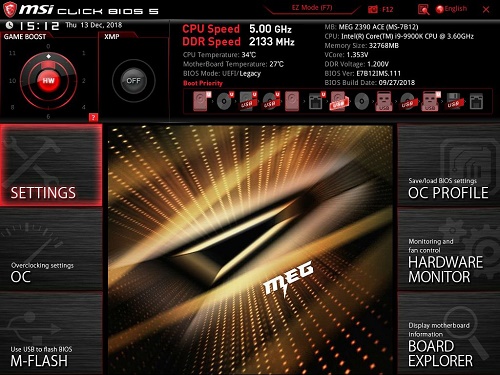

Возможности BIOS

500x375  101 KB. Big one: 1024x768  262 KB

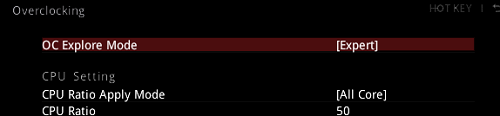

Полный перечень настроек разгона:

500x116  13 KB. Big one: 574x3037  277 KB
По клику открывается полноразмерный список.

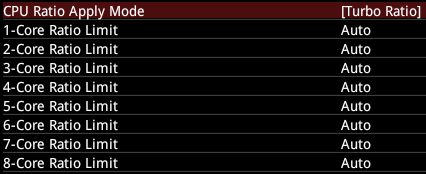

Частоты процессора можно настраивать тремя способами:

426x174  8 KB. Big one: 426x174  9 KB

429x191  12 KB. Big one: 429x191  13 KB
  • Задать постоянный множитель на все ядра;
  • Выставить лимиты значений Turbo для каждого ядра;
  • Самостоятельно настроить Turbo.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:

ПараметрMSI MEG Z390 ACE
Vcore AUTOНет настройки
Vcore OffsetНет настройки
Vcore Adaptive+OffsetНет настройки
VsaОт 0.6 В до 2.0 В с шагом 0.01 В
VccioОт 0.6 В до 2.0 В с шагом 0.01 В
CPU DMIНет настройки
CPU PLLНет настройки
CPU PLL OCНет настройки
CPU PLL SFRНет настройки
Ring Bus PLL SFRНет настройки
SA PLLНет настройки
MC PLL SFRНет настройки
CPU STНет настройки
CPU ST V6Нет настройки
DramОт 0.6 В до 2.2 В с шагом 0.01 В
Dram VPPНет настройки
PCHНет настройки
PCH ClockНет настройки

Пять режимов задания напряжения CPU Core Voltage на процессор:

ПараметрMSI MEG Z390 ACE
AdaptiveОт 0.6 В до 2.155 В с шагом 0.005 В
OverrideОт -0.99 В до +0.99 В с шагом 0.005 В
OffsetОт -0.99 В до +0.99 В с шагом 0.005 В
Adaptive+Offset-
Override+Offset-

  • Adaptive – принудительное значение, заменяет собой VID процессора, при этом процессор продолжает думать, что он работает согласно своему VID значению;
  • Override – отключается VID напряжение, выставляете любое нужное, а к нему либо добавляется, либо отнимается заданное число;
  • Offset – остается напряжение согласно VID, а к нему либо добавляется, либо отнимается заданное число;
  • Adaptive+Offset – комбинация адаптивного + offset режима;
  • Override+Offset – комбинация override + offset режима.

ПараметрMSI MEG Z390 ACE
CPU SAОт 0.6 В до 2.0 В с шагом 0.01 В
CPU IOОт 0.6 В до 2.0 В с шагом 0.01 В
CPU DMIОт 0.6 В до 2.0 В с шагом 0.01 В
CPU PLL OCОт 0.6 В до 2.0 В с шагом 0.01 В
CPU PLL SFRОт 0.9 В до 1.5 В с шагом 0.005 В
Ring Bus PLL SFRОт 0.9 В до 1.5 В с шагом 0.005 В
SA PLL SFRОт 0.9 В до 1.5 В с шагом 0.005 В
MC PLL SFRОт 0.9 В до 1.5 В с шагом 0.005 В
CPU STОт 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA OCОт 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA PLL1От 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA PLL2От 0.6 В до 2.0 В с шагом 0.01 В
DramОт 0.6 В до 2.2 В с шагом 0.01 В
Dram VPPОт 1.24 В до 3.77 В с шагом 0.01 В
Dram VferBy CPU/ ручное
Канал АОт 0.120 В до 1.235 В с шагом 0.005 В
Канал БОт 0.120 В до 1.235 В с шагом 0.005 В
PCHОт 0.6 В до 2.0 В с шагом 0.01 В

Система мониторинга

500x213  32 KB. Big one: 1500x639  173 KB

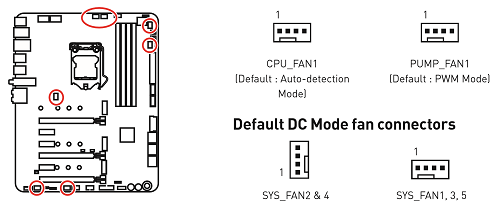

На печатной плате MSI MEG Z390 ACE предусмотрено семь разъемов для подключения устройств охлаждения. Это два основных, которые совмещают коннекторы процессора и помпы, а также пять вспомогательных для различного типа вентиляторов. Все они четырехконтактные и управляются по DC/PWM принципу.

CPU Q-Fan Control

500x376  57 KB. Big one: 933x702  122 KB

Каждый вентилятор можно настроить по следующим параметрам:

  • Тип подключения;
  • Привязка к отслеживаемому источнику;
  • Время отклика на увеличение и уменьшение оборотов в долях секунд.

Кроме того, на лету легко переключается тип управления – линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается.

Заключение

Минимальная стоимость рассматриваемой материнской платы на данный момент составляет 22 500 рублей. Какие же особенности позволяют производителю устанавливать столь высокую стоимость? Конечно, это дизайн, рассчитанный на разгон процессоров с дискретной видеокартой.

Поэтому у новинки MSI нет видеовыходов, а для накопителей SSD предусмотрено целых три слота М.2. На месте и вспомогательные функции, в числе которых POST-индикация, светодиодная индикация, диммер разгона, джамперы перезагрузки, кнопки обновления и сброса BIOS. В целом всего много и даже предостаточно. И отдельное спасибо за большое количество USB портов, как на задней панели, так и для вывода на корпусе. Отличный модуль Wi-Fi с BT. Удобные защелки на слотах памяти. Умеренное количество RGB-светодиодов. Добавьте сюда понятный и простой интерфейс BIOS. Ну а мы плавно переходим к достоинствам и недостаткам.

Может не устроить:

  • Для отключения RGB-подсветки нужно устанавливать программу, нельзя это сделать из BIOS;
  • Высокая стоимость;
  • М.2 подключены к PCH, поэтому топовые SSD не достигнут пиковых паспортных скоростей;
  • Слоты PCI-e 1х подключены к PCH, ограничена пропускная способность;
  • Отсутствуют радиаторы на двух слотах М.2;
  • Относительно высокая температура системы питания с процессорами потреблением 200 Вт;
  • Отсутствие видеовыходов.

Плюсы MSI MEG Z390 ACE:

  • Три слота PCIe 16x, подключенных к процессору;
  • Три места для накопителей М.2;
  • Поддержка М.2 как NVMe, так и SATA;
  • Нормальные защелки с обеих сторон на DIMM;
  • LED индикация прохождения POST;
  • Отображение температуры на POST-индикаторе;
  • Возможность отслеживать температуру системы питания;
  • Большое количество портов USB 3.1 Type A и C;
  • Высокая скорость портов USB 3.1;
  • Кнопки сброса и обновления BIOS;
  • Точки измерения напряжений.

Легко заметить, что часть замечаний не связана напрямую с материнской платой, а обусловлена возможностями чипсета Intel Z390.

Rasamaha (Дмитрий Владимирович)

По итогам обзора материнская плата MSI MEG Z390 ACE получает награду:


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование материнскую плату MSI MEG Z390 ACE.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование MSI MEG Z390 ACE, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.9 из 5
голосов: 14

Комментарии 30 Правила

Лента материалов раздела



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
