Обзор и тест корпуса AeroCool Glo

для раздела Лаборатория

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией компании AeroCool. В отличие от рассмотренного ранее корпуса AeroCool Cylon, герой обзора относится к среднему ценовому сегменту и позиционируется как идеальное решение для производительного «железа».

180x111  8 KB

Это «средняя башня» (Midi Tower) под названием Glo, представленная летом 2018 года. Можно предположить, что ее название происходит от слова Glow, поскольку корпус снабжен RGB-подсветкой и это преподносится как главная фишка.

Добавим сюда современный двухсекционный дизайн, продуманную систему организации кабелей и возможность установки крупногабаритных комплектующих и получаем неплохой вариант для игровой системы.

450x450  35 KB. Big one: 1920x720  85 KB

Однако для некоторых свою роль может сыграть и тот факт, что корпус поддерживает новый формат материнских плат SSI-SEB вместе с привычными стандартами ATX, microATX и Mini-ITX. Мы выясним, насколько же новинка хороша на практике.





Обзор AeroCool Glo

300x300  56 KB. Big one: 1300x550  83 KB 300x300  59 KB. Big one: 1300x550  61 KB

Упаковка и комплектация

Корпус упакован в коробку средних размеров, а точнее 270 x 540 x 550 мм, вместе с упаковкой он весит 9.2 кг. По сравнению с протестированным ранее бюджетным Cylon, который весил 4.5 кг, прибавка в массе практически двукратная. В этот раз производитель на металле не экономил, заявлена сталь толщиной 0.7 мм.

Оформлена упаковка непритязательно. На неокрашенном картоне нанесено схематичное монохромное изображение новинки и рекламный текст.

378x450  46 KB. Big one: 1259x1500  225 KB

Коробка не снабжена вырезами на торцах, но так как она достаточно компактная, ухватиться можно надежно. На торце приведены спецификации на 12 языках, включая русский.

Внутри корпус, как обычно, закутан в полиэтиленовый пакет и зажат между пенопластовыми фиксаторами. Пенопласт качественный, не ломался и не крошился при распаковке.

357x450  31 KB. Big one: 1189x1500  117 KB

При распаковке выясняется, что в верхней корзине для жестких дисков скрывается комплект поставки в картонном боксе. Давайте его достанем и изучим содержимое.

В нем обнаружилась щедрая горстка пластиковых стяжек, головка для вкручивания стандартных 6 мм стоек и три пакетика со всеми необходимыми винтиками. Нужно отметить тот приятный факт, что все пакетики подписаны.





450x284  32 KB. Big one: 1500x947  114 KB

Руководство пользователя представляет собой скромную книжицу формата А5 о 16 страницах. Инструкции дублируются на 12 языках, включая русский. Приведем скан одной из страниц, чтобы получить представление:

450x319  80 KB. Big one: 1112x788  108 KB

А для любознательных читателей приложим прямую ссылку на руководство пользователя в формате PDF в разделе загрузок на официальном сайте AeroCool. Оно полностью идентично комплектному.

Внешний вид и дизайн

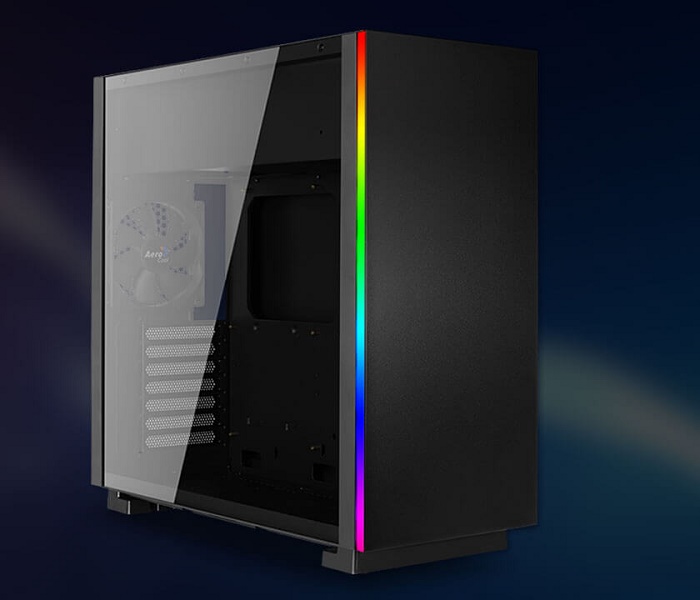

Начнем раздел стандартно – с фотографии AeroCool Glo для прессы.

353x450  30 KB. Big one: 1300x550  115 KB

Корпус выглядит очень строго и просто, но оживляет его вертикальная RGB полоска на левой части передней панели.

Передняя панель пластиковая, сплошная.

213x450  18 KB. Big one: 709x1500  72 KB





Верхняя панель металлическая. Справа, ближе к передней части размещен блок управления.

450x235  27 KB. Big one: 1500x782  191 KB

На нем ближе всего к лицевой стороне находится кнопка питания с очень коротким и четким ходом. За ней – маленькая кнопка переключения режима подсветки, которую из-за короткого хода можно, тем не менее, нажать без использования подручных средств. Далее идут два порта USB 3.0 и разъемы микрофона и наушников.

450x433  39 KB. Big one: 609x586  50 KB

При взгляде на заднюю панель нас ожидает сюрприз – давненько мы не видели корпусов с верхним расположением блока питания. Под вырезом для БП, слева, находится вырез для коммуникационных портов материнской платы, а справа от него вытяжной 120 мм вентилятор. Ниже располагаются семь слотов расширения с сетчатыми металлическими заглушками.

224x450  39 KB. Big one: 746x1500  209 KB

Практически вся нижняя панель занята вентиляционными отверстиями, которые закрыты пылевым фильтром. В этой части корпуса можно установить 3 х 120 мм вентилятора или радиатор СЖО до 360 мм.

450x214  39 KB. Big one: 1500x712  251 KB

Пылевой фильтр легко снимается, что хорошо показано в ролике производителя.

450x441  44 KB. Big one: 1500x1470  233 KB





Боковая стенка выполнена из тонированного закаленного стекла.

Теперь представим нашу традиционную компиляцию…

450x450  43 KB. Big one: 1500x1500  255 KB

… и переходим к изучению внутреннего устройства AeroCool Glo.

Внутреннее строение

Несмотря на то, что блок питания расположен сверху, корпус обладает двухсекционным дизайном, который всегда выигрышно смотрится из-за аккуратно спрятанных кабелей.

Под секцией БП расположен отсек материнской платы. Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).

В отсеке материнской платы предусмотрены три средних размеров отверстия системы организации кабелей с резиновыми мембранами.

447x450  56 KB. Big one: 1491x1500  357 KB

В передней части находится посадочное место под накопитель формата 3.5” или два накопителя 2.5”. Диски просто прикручиваются к поддону, безо всяких салазок. Вместо накопителей можно установить 240 мм радиатор СЖО.

В нижней части находится три небольших отверстия системы управления кабелями, которые, очевидно, предназначены для удобного подключения кабелей панели управления. Обычно система управления кабелями в корпусах AeroCool нас обычно не разочаровывала, однако интересно, как она покажет себя в варианте с верхним расположением секции блока питания.

Заглушки слотов расширения не снабжены системой безвинтового крепления, винтов с накатанной головкой также нет. Однако, в отличие от Cylon, их хотя бы не придется выламывать.

Обратная сторона корпуса в открытом состоянии:

450x442  55 KB. Big one: 1500x1472  222 KB

Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.

В верхнем отсеке находится простенькая корзина на два жестких дисков формата 3.5”. Альтернативно в ней можно установить один накопитель 2.5”. Еще два накопителя можно установить в задней части под вырезом для упорной крестовины. Для этих дисков присутствуют съемные оснастки.

450x274  41 KB

Таким образом, в корпус AeroCool Glo можно установить до пяти SSD накопителей 2.5” или три жестких диска 3.5”.

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда, а затем перейдем к сборке системы.

Тестовый стенд

В корпусе AeroCool Glo собиралась следующая система:

  • Материнская плата: ASUS P5PL2-E;
  • Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
  • Охлаждение CPU: Aerocool Verkho 5;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;
  • Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
  • Дисковая подсистема:
    • HDD WD Caviar Green 1 Тбайт;
    • Seagate 250 Гб
    • SDD Kingston 120 Гбайт;
  • Блок питания: SilverStone ET750-G 750 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Согласно спецификациям производителя, корпус может вместить весьма габаритные комплектующие: видеокарту длиной до 425 мм, процессорный кулер высотой до 160 мм и блок питания длиной до 225 мм.

Системная плата в AeroCool Glo устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены по спецификации ATX.

Жесткий диск прикручивается в корзину, которая легко снимается, для этого достаточно отвинтить один винт с накатанной головкой. В случае установки двух жестких дисков в эту корзину, сначала устанавливается верхний. Он прикручивается через верхнюю грань корзины к основанию, затем в корзину задвигается второй диск и прикручивается с торцов.

Твердотельный накопитель устанавливаем в оснастку и крепим на поддон.

Данный корпус не позволяет установить привод оптических дисков или другое устройство 5.25”, но я считаю, что в век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому это не является недостатком. Блок питания устанавливается самым обычным образом.

На очереди платы расширения. Для того чтобы открутить заглушки плат расширения нужно сначала отвинтить закрывающую их крышку. Она фиксируется одним винтом с накатанной головкой. Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Все кабели удобно прокладываются через отверстия в поддоне.

446x450  76 KB. Big one: 1486x1500  427 KB

Лицевая сторона в плане укладки кабелей выглядит очень хорошо:

450x437  63 KB. Big one: 1500x1458  336 KB

Как и всегда у AeroCool, качество изготовления корпуса находится на самом высоком уровне. Сборка была исключительно приятной. Перечислить какие-то конкретные удобства сложно, но по результатам сборка заняла значительно меньше времени, чем в среднестатистическом корпусе. Наверное, основная заслуга этого – верхнее расположение отсека блока питания. Также в отсеке блока питания достаточно места, чтобы удобно разместить неиспользуемые кабели.

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

Система охлаждения AeroCool Glo состоит всего из одного фирменного вентилятора AeroCool, расположенного за процессорным сокетом в задней части, который удаляет нагретый воздух из корпуса. Вентилятор выполнен из черного пластика, его диаметр 120 мм.

450x450  71 KB

Однако система охлаждения в данном корпусе может быть значительно расширена. В передней части можно установить два 120 мм вентилятора или 120 мм радиатор СЖО, на верхней панели – один 120 мм вентилятор, на дне корпуса – три 120 мм вентилятора или радиатор СЖО (до 360 мм), а на поддоне материнской платы вместо жестких дисков можно установить 240 мм радиатор СЖО.

Таким образом, система воздушного охлаждения корпуса AeroCool Glo может включать до семи вентиляторов.

Инструментарий

Для наглядности используемые при тестировании AeroCool Glo программы объединены в таблицу.

Прогрев CPULinX 0.6.4
Мониторинг температур CPURealTemp 3.60
Дополнительный мониторинг CPUCPU-Z 1.66.1
Прогрев GPU Furmark 1.11.0 («бублик»)
Разгон и мониторинг видеокартыMSI Afterburner 2.3.1.
Прогрев HDDIOMeter
Мониторинг температур HDDSpeedFan 4.49

Методика тестирования

Уровень шума и эффективность системы охлаждения AeroCool Glo оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

300x297  81 KB. Big one: 417x414  26 KB

300x297  47 KB. Big one: 417x414  14 KB 300x297  50 KB. Big one: 417x414  13 KB

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц без повышения напряжения.

366x450  122 KB. Big one: 403x496  33 KB

Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:

450x339  106 KB. Big one: 665x501  70 KB

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Шум

Для проверки акустических параметров система в AeroCool Glo и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Звуковое давление, дБ

Меньше – лучше
100 см


Включите JavaScript, чтобы видеть графики

*Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

С точки зрения уровня шума собранная в корпусе AeroCool система эквивалентна открытому стенду. Замеры, проведенные на расстоянии в один метр, показали 34 дБ, что вполне комфортно.

Охлаждение

На этом этапе были получены следующие результаты.

Простой | Нагрузка

CPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

GPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики


Video Fan, % of max RPM
Меньше – лучше


Включите JavaScript, чтобы видеть графики


HDD Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Судя по данным, полученным при тестировании AeroCool Glo, он заметно уступает открытому стенду, что неудивительно, ведь за его продув отвечает всего один вентилятор. Однако здесь стоит учесть, что систему охлаждения корпуса можно расширить и при установке нескольких дополнительных вертушек результаты будут лучше.

RGB-подсветка

Титульную функцию новинки стоит вынести в отдельный раздел. И тут пора представить ролик, который демонстрирует работу RGB-подсветки:

Нажатием кнопки на панели управления подсветка переключается между шестью режимами. По очереди следуют три режима «Потока», режим «Дыхания», еще два режима «Потока», последующие нажатия выбирают статичный цвет (красный, зеленый, синий, белый, желтый, голубой и фиолетовый).

450x162  55 KB. Big one: 839x302  36 KB

Заключение

На сей раз у нас на тестировании было отнюдь не топовое решение. Отсюда и всего два порта USB 3.0 на панели, отсутствие системы контроля оборотов и лишь один штатный вентилятор. Однако сам корпус AeroCool изготовлен из качественной стали толщиной 0.7 мм, а боковая крышка – из закаленного стекла. Помимо того, что в нем очень удобно собирать систему, его система охлаждения легко модернизируется. А самое главное – поддержка экзотического форм-фактора материнских плат SSI-CEB и RGB-подсветка для любителей оной.

Стоимость AeroCool Glo в российской рознице начинается с 4 800 рублей, и данная сумма отнюдь не кажется чрезмерной для строгого функционального корпуса с хорошим качеством материалов и изготовления.

Плюсы корпуса AeroCool Glo:

  • Разумная цена;
  • Хорошее качество материалов и изготовления;
  • Расширяемость системы охлаждения;
  • Система организации кабелей;
  • Съемные пылевые фильтры;
  • Двухсекционный дизайн;
  • Наличие RGB-подсветки.

Минусы корпуса:

  • Лишь один вентилятор в комплекте;
  • Всего два порта USB на верхней панели;
  • Отсутствие системы контроля оборотов вентиляторов.

Владимир Беляев aka #E0


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тестирование корпус AeroCool Glo.

Технические характеристики AeroCool Glo

МодельAeroCool Glo
МатериалСталь 0.7 мм, пластик, закаленное стекло
Габариты210 x 475 x 478 мм
Масса, нетто/брутто8.0 / 9.2 кг
Накопители 5.25"
Накопители 3.5"3 внутренних, совмещены с 2.5"
Накопители 2.5"5 внутренних
Материнская платаATX, Micro-ATX, Mini-ITX, SSI-SEB
БПATX 12В (опционально)
I/O2 x USB 3.0, HD Audio
Охлаждение лицевое2 x 120 мм вентилятора (опционально)
или 360 мм радиатор (опционально)
Охлаждение заднее1 х 120 мм вентилятор
Охлаждение нижнее3 х 120 мм вентилятора (опционально)
или 360 мм радиатор СЖО (опционально)
Слоты расширения7
