Вступление

С выходом двадцатой серии видеокарт GeForce RTX компания AsusTek Computer Inc. представила новые графические ускорители линейки Republic Of Gamers, которые характеризируются уникальными печатными платами с усиленной подсистемой питания и эффективными системами охлаждения.

Вкупе с передовыми технологиями и уклоном в разгон это делает данные модели одними из самых производительных и востребованных среди геймеров.

Не стала исключением и топовая видеокарта ASUS ROG Strix GeForce RTX 2080 Ti OC, оснащенная по последнему слову техники и способная раскрыть потенциал новейшего графического процессора Nvidia Turing по максимуму.

Чем же она способна порадовать своего владельца, какими возможностями и нюансами работы? Об этом и пойдет речь в нашем материале.

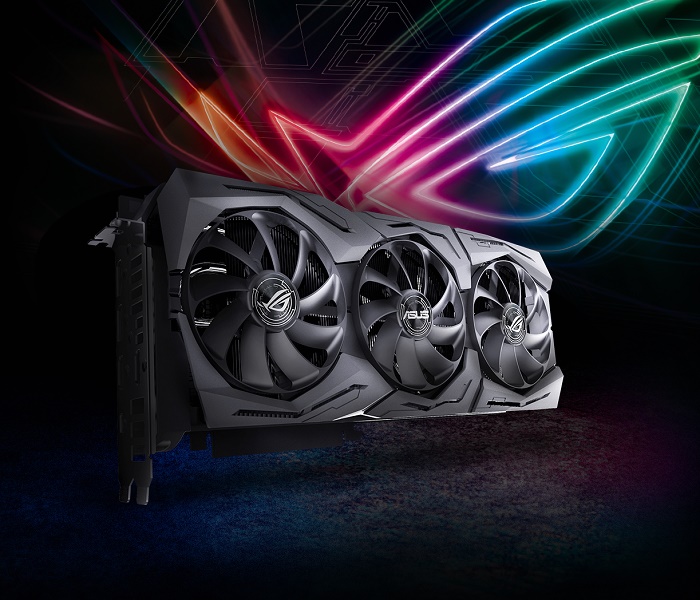

Обзор ASUS ROG Strix GeForce RTX 2080 Ti OC

Полное название: ASUS ROG Strix GeForce RTX 2080 Ti OC edition 11GB GDDR6, код производителя: ROG-STRIX-RTX2080TI-O11G-GAMING.

Технические характеристики

Внешний вид и размеры

Новая видеокарта линейки Republic Of Gamers получила максимально вычерненные внешний вид и контуры системы охлаждения, что соответствует концепции «чернее черного».

В первую очередь новинка выделяется монструозной системой охлаждения, занимающей 2.7 слота расширения. Разработчики подчеркивают габариты кулера с новыми вентиляторами Axial-tech, которые получили специальную рамку-ограничитель, соединяющие лопасти по периметру, и уменьшенный диаметр ротора, что положительно сказывается на акустических характеристиках и эффективности.

Обратную сторону героя обзора прикрывает толстый «бэкплейт» с логотипом ASUS ROG, усиливающий жесткость конструкции и защищающий ее от прогибания текстолита под массой кулера.

Боковая вставка украшена россыпью изломанных линий, напоминающих поверхность Звезды Смерти из вселенной «Звездные Войны».

Дополнительное питание реализовано двумя восьмипиновыми коннекторами, обеспечивающими мощность до 375 Вт вместе со слотом PCI Express x16. Для рассматриваемой модели лимит TDP доходит до 260-325 Вт в зависимости от выставленного Power Limit.

Здесь же располагаются точки замера напряжений, что понравится оверклокерам.

Дополнительный тумблер расположен около NVLink-интерфейса и управляет RGB-подсветкой ASUS Aura видеокарты, что упрощает кастомизацию модели без надобности фирменного ПО. Есть у новинки и другая «пасхалка», о которой расскажем позже.

На задней панели представлены следующие разъемы – по два видеовыхода DisplayPort 1.4a и HDMI 2.0b, порт Type-C для мультизадач.

Система охлаждения

Конструкция СО видеокарты ASUS ROG Strix GeForce RTX 2080 Ti OC получилось мощной и эффективной благодаря нововведениям и доработкам, проделанным с последней версией кулера, который мы встретили на модели ASUS ROG Strix GeForce GTX 1070 Ti Advanced Edition. Но обо всем по порядку.

Крепление кулера осуществлено четырьмя подпружиненными винтиками в области графического процессора и двумя – в зоне подсистемы питания, что распределяет нагрузку огромного радиатора.

На версии ASUS ROG Strix GeForce RTX 2080 Ti OC установлен, можно сказать, венец кулеростроения, построенный по последнему слову техники.

В первую очередь отметим, что разработчики не стали использовать прямой контакт, а задействовали медную никелированную пластину, отполированную до совершенства, технология носит название MaxConnect: качество на высочайшем уровне и позволяет выставить оценку 10 из 10.

Подсистема питания охлаждается второй секцией радиатора с напаянной пластиной через зеленую термопрокладку.

Под декоративным кожухом скрывается управляющая подсветкой небольшая печатная плата, которая взаимосвязана с двумя светопропускающими полосами вдоль корпуса.

За активную часть отвечают три вентилятора Axial-tech с маркировкой T129215SU производства Everflow диаметром 88 мм каждый. Скорость вращения крыльчатки регулируется в диапазоне 0 – 3400 об/мин.

Модель вертушек Axial-tech характеризуется интересным корпусом, который заключается в кольце-ограничителе: создаваемый воздушный поток максимально концентрируется в центральной части для обдува теплосъемника.

Охладитель представляет двухсекционный радиатор, набранный множеством алюминиевых никелированных пластин. Ребра пронизывают шесть тепловых трубок диаметром 6 мм каждая. Все соединения тщательно пропаяны.

Толщина радиатора флагманской видеокарты составляет 27 мм.

Отдельного внимания заслуживает опорная рамка, которая выполнена из толстого листа алюминия. Благодаря толщине, создаваемая ею жесткость не позволяет провисать печатной плате.

К тому же пластина отводит нагрев от микросхем памяти и части силовой зоны VRM.

С другой стороны, каркас обеспечивает «бэкплейт», но пока одни производители используют его в качестве охлаждения, на рассматриваемой модели он выполняет лишь прямую обязанность. Здесь же размещен логотип ASUS ROG.

Печатная плата

ASUS ROG Strix GeForce RTX 2080 Ti OC построена на оригинальной печатной плате черного цвета: разработчики полностью переработали PCB для реализации мощной подсистемы питания и внедрения фирменных технологий. К последним относится применение качественной элементной базы Super Alloy Power II, Aura RGB и FanConnect II коннекторы, а также точки замера напряжений.

Отдельно стоит выделить приятную «пасхалку» – в самом центре расположен переключатель BIOS с режимами «Производительность» и «Бесшумная работа», что позволяет пользователю выбрать соответствующие настройки, исходя из его предпочтений и необходимости.

Сердцем героя обзора стал графический процессор TU102-300A-K1-A1, который является одной из модификаций TU102, выпущенных специально для GeForce RTX 2080 Ti FE, и обладает повышенным потенциалом для разгона, произведен по 12 нм техпроцессу на 33-й неделе 2018 года. Он включает 4352 шейдера, 88 блоков растеризации и 272 текстурных блока.

На сегодняшний день подсистема питания ASUS ROG Strix GeForce RTX 2080 Ti OC является топовой среди одноклассников и насчитывает 19 фаз, где шестнадцать фаз выделены на графический процессор, три – на видеопамять.

В качестве видеопамяти выступают микросхемы Micron нового стандарта GDDR6 с маркировкой 8RA77 D9WCW. Тактовая частота составляет 1750 МГц (эффективная частота – 14000 МГц). Согласно официальной информации, полученной с портала Micron, номинальное напряжение равняется 1.35 В.

Печатная плата ASUS ROG Strix GeForce RTX 2080 Ti OC понравится многим оверклокерам благодаря передовому оснащению и полезным технологиям, которые выручат энтузиастов в трудную минуту.

Комплектация

И крайне неожиданно выглядит скудный набор аксессуаров, который включает пару фирменных стяжек, диск с драйверами и руководство пользователя.

Тест ASUS ROG Strix GeForce RTX 2080 Ti OC

Тестовый стенд

• Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
• Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
• Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
• Блок питания: Corsair RM850x, 850 Ватт;
• Корпус: Phanteks Evolv ATX Black;
• Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

• Операционная система: Windows 10 x64;
• Драйвер видеокарты: Nvidia GeForce 416.36;
• Вспомогательные утилиты:
• GPU-Z;
• Heaven Benchmark 4.0;
• MSI Afterburner;
• MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты BIOS #1

Заводской разгон видеокарты ASUS ROG Strix GeForce RTX 2080 Ti OC составляет плюс 15 МГц в режиме Boost, к тому же разработчики увеличили значение Power Limit, что позволяет модели держать более высокие частоты.

По умолчанию активна прошивка BIOS #1 «Performance». В этом случае вентиляторы в простое функционируют при 850-880 об/мин и низком уровне шума.

В таком режиме были получены следующие результаты:

• 32°C и 850 об/мин при работе с документами MS Office;
• 32°C и 880 об/мин при просмотре видеороликов и интернет-серфинге.

Теперь приведем подробные характеристики микропрограммного обеспечения ASUS ROG Strix GeForce RTX 2080 Ti OC. Показатель уровня ее TDP равен 260 Вт с увеличением до 325 Вт.

В игровой нагрузке дела у модели ASUS обстоят следующим образом: она «бустит» до 1965 МГц, стабилизируясь в среднем на 1860 МГц. Система охлаждения в таком режиме при потреблении 260 Вт очень активна и раскручивает вентиляторы до 1900 об/мин. Технологии шумоподавления работают, и хотя СО нельзя назвать бесшумной, уровень акустического комфорта средний.

Благодаря массивному радиатору температуры графического процессора и подсистемы питания очень низки и показательны для остальных – 66°C и 79°C соответственно.

Если посмотреть на максимальные возможности системы охлаждения, то при 100% оборотах вентиляторов можно снизить температуры GPU и силовой части до 57°C и 63°C.

Даунвольтинг благоприятно сказывается на модели. При Power Limit 80% и компенсации +160 МГц по ядру нагрев ключевых зон составляет соответственно 60°C и 68°C, а производительность даже слегка подросла.

Стандартные частоты BIOS #2

Вторая микросхема BIOS с пометкой «Silent» обеспечивает те же частотные характеристики, даже параметры TDP неизменны. Разработчики подкрутили лишь кривую вентиляторов, и теперь они более лояльны. В простое, к примеру, крыльчатки останавливаются.

Таким образом ASUS ROG Strix GeForce RTX 2080 Ti OC становится полностью бесшумной; даже показалось, что подсветка стала менее яркой.

Однако придется мириться с нагревом, который будет значительно выше. После нескольких тестов температура графического процессора составляет 78°C, подсистемы питания – 92°C. В итоге режим соблюден, переживать не стоит.

И здесь стоит решить самостоятельно, что важнее: максимальная эффективность и осенняя прохлада или безмолвие флагманской видеокарты.

Разгон ASUS ROG Strix GeForce RTX 2080 Ti OC

О технологии OC Scanner мы разговаривали в прошлом материале, поэтому перейдем сразу к испытаниям. При завершении сканирования утилита бодро заявляет о стабильной отметке плюс 163 МГц.

Ручной разгон проводился на прошивке BIOS #1, с ним получены следующие сухие цифры:

• Частота ядра: +120 МГц;
• Частота памяти: +215 МГц;
• Уровень Power Limit: 125%;
• Обороты вентиляторов: 2400 об/мин.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce RTX 2080 Ti, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Модель ASUS ROG Strix GeForce RTX 2080 Ti OC является топовым решением компании ASUS и предлагает богатый список внедренных технологий, а еще выбор, который есть не у всех: автоматические настройки для производительного режима или бесшумной работы и, конечно же, запасную возможность при прошивке видеокарты.

Достоинства новинки можно выразить несколькими словами – быстродействие, охлаждение, оверклокинг. Для них у ASUS ROG Strix GeForce RTX 2080 Ti OC предусмотрено все необходимое и отличная элементная база, заключающаяся в мощной подсистеме питания, состоящей из 19 фаз (на данный момент – одна из лучших среди альтернативных версий GeForce RTX 2080).

О недостатке в виде крупных габаритов в случае флагманов поколения Nvidia Turing и говорить стыдно: каждый производитель отметился монструозной видеокартой, которая будоражит воображение. К тому же, если у вас нашлись сто тысяч рублей на новинку, то и корпус в теории способен вместить гостью длиной 302 мм.

Итак, разработчики компании решили «все или ничего» и не прогадали, видеокарта ASUS ROG Strix GeForce RTX 2080 Ti OC получилась мощной и геймерской, став настоящим подспорьем для игроков, не идущих на компромиссы.
