Обзор и тестирование мини-ПК Intel NUC7i3BNH

Оглавление

• Вступление
• Обзор Intel NUC7i3BNH
• Упаковка и комплектация
• Дизайн и особенности устройства
• Технические характеристики
• Возможности BIOS
• Испытание платформы
• Производительность и тепловой режим
• Встроенный звук
• Заключение

Вступление

Зачастую компьютер выполняет определенный спектр задач. Безусловно, это универсальное устройство, но в основном его используют для работы и иногда для развлечений, хотя бывает и наоборот. И пользователь самостоятельно решает, какую конфигурацию ему выбрать. Одни покупают готовые системные блоки, выпущенные крупными вендорами, вторые заказывают сборку в магазине, а третьи предпочитают собирать все самостоятельно. Последний вариант более гибок, но не все разбираются в этом вопросе достаточно хорошо, чтобы правильно подобрать компоненты. И здесь на помощь приходят готовые платформы именитых брендов.

Если вспомнить историю, то у истоков сегмента мини-ПК стояло несколько компаний, которые двигались с различных направлений. И первыми в голову приходят «баребоны» Shuttle – компактные решения, которые представляли собой связку из корпуса и материнской платы. Остальные компоненты покупатель устанавливал самостоятельно. Прочие производители оценили идею, и инициатива пошла в массы. То же самое произошло в серверном сегменте. Некоторые компании стали предлагать готовые платформы, состоящие из корпуса, материнской платы, блока питания и системы охлаждения. Подобные решения выпускала и до сих пор производит компания Intel. Она знакома всем, кто слышал о компьютерах, поскольку является крупнейшим производителем процессоров для настольных ПК, ноутбуков и серверов.

Понятно, что прогресс не стоит на месте и надо как-то расширять производство. Идея оказалась проста и очевидна. Почему бы не предоставить потребителям платформу для сборки, но в настольном сегменте? Технологиями SoC (system on chip) теперь никого не удивишь, и лишь делом времени было появление компактных и производительных решений. Так и зародились платформы Intel NUC. У многих возникает вопрос: как правильно называть это по-русски «нюк» или «нак»? Если быть точным, то аббревиатура NUC расшифровывается как Next Unit of Computing, а значит все-таки «нюк».

Первое поколение этих устройств вышло достаточно давно, и с того времени они обрели популярность, поскольку сочетают ряд важных преимуществ. Это компактные размеры, хорошая производительность и большие функциональные возможности. Мы изучим модель Intel NUC7i3BNH, которая базируется на процессоре Intel Core седьмого поколения – Intel Core i3-7100.

Посмотрим, что же такого интересного в этом устройстве. Сможет ли оно составить конкуренцию обычному ПК и где?

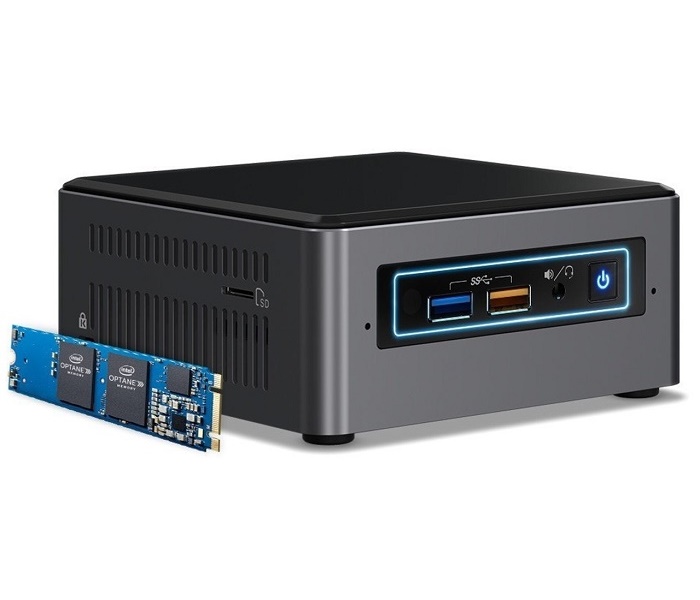

Обзор Intel NUC7i3BNH

Упаковка и комплектация

Коробка достаточно компактная, как и само устройство. Внешне напоминает кубик. Упаковка изготовлена из плотного картона, и она цветная. В оформлении присутствуют преимущественно синие оттенки. Возможно, это любимый цвет компании Intel. Поверхность коробки матовая. На верхней поверхности мы видим надпись Intel NUC.

На двух боковых можно видеть фотографии боковых сторон устройства с портами. Наименование модели указано на верхней плоскости и на одной из боковых, с изображением передней панели. Там же снова можно увидеть надпись Intel NUC и белый логотип производителя в правом верхнем углу. На нижней поверхности находится наклейка с серийными номерами и различными штрихкодами.

Кроме этого, рядом на нескольких языках сообщается о том, что это за устройство. На оставшихся двух поверхностях можно найти спецификацию устройства, описание его особенностей и прочую информацию.

Теперь посмотрим на внутреннее содержание. Для этого поднимаем коробку вверх, и у нас на столе остается нижняя часть.

Сверху расположено само устройство. Вынув его из упаковки, мы обнаруживаем несколько брошюр.

Далее крепежная пластина в антистатическом пакете.

А на самом дне оставшийся комплект поставки.

Среди информационных носителей можно обнаружить следующее:

• Intel NUC Regulatory Information;
• Intel NUC Safety Information;
• Intel NUC NUC7i3BNH (инструкция);
• Intel SSD;
• Наклейка на корпус.

Вот такие аксессуары находятся в комплекте поставки.

• Монтажная пластина VESA 100, 75;
• Комплект для накопителей M.2;
• Комплект винтов для монтажа;
• Блок питания;
• Четыре адаптера для блока под разные стандарты электросетей.

Не густо, но по сути больше ничего и не надо. Драйвера? Windows 10 скачает и установит все самостоятельно. При желании можно посетить сайт производителя и сделать это вручную. А если Linux или Windows 7, 8, Server? Ребята, вам надо обязательно зайти на www.intel.com и осознать, что драйверов нет.

Дизайн и особенности устройства

Перед нами платформа для сборки не мини-, а даже микро-ПК. Судите сами, габариты корпуса составляют 115 х 111 х 51 мм.

Это модель Intel NUC7i3BNH, а Intel NUC7i3BNK еще тоньше – всего 35 мм. Зато данное устройство оказывается более универсальным из-за поддержки накопителей формата 2.5”.

Весь корпус изготовлен из металла и даже под верхней пластиковой поверхностью скрывается металлическая пластина. Пластиковая поверхность глянцевая и очень маркая. Скорее всего, она быстро вся заляпается и поцарапается, поэтому есть смысл заклеить ее пленкой.

Снизу крышка металлическая. Наружная поверхность окрашена в черный цвет и несет на себе несколько наклеек.

По углам находятся четыре резиновые ножки, внутри которых скрыты винты крепления.

На боковых поверхностях расположены различные разъемы, кнопка и индикатор работы устройства. С одной стороны мы видим следующий набор.

• Два разъема USB 3.0;
• Один разъем USB 3.1 Type-C с поддержкой DP;
• Разъем питания 19 В;
• Один видеовыход HDMI 2.0;
• Один гигабитный сетевой разъем RJ-45.

Здесь же предусмотрена прорезь для выхлопа горячего воздуха системы охлаждения процессора.

С противоположного бока находится кнопка включения и парочка портов USB 3.0. Два маленьких отверстия – это микрофоны, а белая рамка по периметру панели – индикатор работы устройства, который при работе подсвечивается синим, как и кнопка включения. Кстати, когда питание на устройство подается, но оно не включено, кнопка включения горит оранжевым цветом.

Еще здесь есть разъем для подключения наушников или гарнитуры. Вы видите инфракрасный приемник? Нет? Я тоже, а он есть.

На еще одной боковине находится прорезь для замка Kensington Lock и одна для карт памяти типа micro SDXC.

Разбор устройства начинается снизу. Для этого нужно открутить четыре винта в ножках и снять металлическую крышку.

Почему она металлическая, а не пластиковая, легко понять. Мы видим металлические втулки, в которые вкручиваются винты крепления к монтажной пластине.

После снятия крышки пользователь получает доступ к внутренностям системы.

Сверху мы видим корзину для установки накопителя формата 2.5”. Понятно, что можно установить, как HDD, так и SSD толщиной до 9 мм. А 15-ти миллиметровый WD Velociraptor уже не лезет.

Корзина подключается к материнской плате двумя разъемами: SATA и питание. Зеленая терморезинка призвана контактировать с твердотельным накопителем и отводить тепло от него.

Для установки всех компонентов вынимать корзину и полностью отключать совсем не обязательно. Ее можно частично вынуть и убрать немного в сторону. Длины проводов для этого хватает. Поскольку я разбирал все, то я ее, конечно же, снял. После этого стала отлично видна плата.

Обычному пользователю здесь нужно только поставить модули памяти и М.2 накопитель. Все остальное уже распаяно и готово к использованию. Для установки модулей памяти предусмотрено два слота DDR4 260-Pin, 1.2B. Это обычная ноутбучная память типа DDR4. Она продается свободно, как и полноразмерные планки, и даже по цене не отличается. Покупать сюда модули с улучшенными характеристиками нет никакого смысла. Разгона здесь нет, производительность повысить особо не удастся. Однако, не стоит забывать про двухканальный режим работы. Для этого нужно два модуля.

Чтобы вынуть материнскую плату, необходимо открутить два винта и отсоединить все разъемы. После этого она легко снимается и остается часть корпуса.

Как видно, корпус не совсем пустой. На нем есть антенны Wi-Fi, кнопка, индикаторы и микрофоны. Все остальное находится на плате. Сами эти платы стандартизированы и выполнены в форм-факторе UCFF (4” x 4”) 101,6 х 101,6 мм. Это вовсе не значит, что в этот корпус можно поставить любую модель, поскольку у нас готовый комплект, включающий плату и корпус.

На одном из слотов под память мы видим наклейку с указанием модели данного устройства, а именно NUC7i3BNB. Известно, что процессор на плате распаян, а вот куда относится система охлаждения? Она относится не к корпусу, а к плате. Иными словами, если плата продается отдельно, то она должна быть укомплектована системой охлаждения.

Теперь мы можем наконец-то увидеть инфракрасный приемник. В данном случае он находится в нижнем углу. Также присутствует разъем М.2.

Для крепления накопителя присутствует втулка и винт. Накопитель своей выемкой попадает в выступ втулки и сверху фиксируется винтом. Изначально втулка смонтирована на расстоянии для накопителей формата М.2 2280, но ее можно перенести для устройств М.2 2242. В левом верхнем углу расположен джампер BIOS Security.

Предусмотрено три режима: Normal, Lockdown, Reset. В том же углу, что инфракрасный приемник находятся два разъема портов USB 2.0.

За ними сразу идет слот M.2, а рядом карт-ридер и модуль Wi-Fi. Это адаптер Intel 8265D2W.

Он обеспечивает работу в сетях Wi-Fi и Bluetooth 4.2. Рядом с беспроводным модулем можно найти микросхему Texas Instruments TPS65982.

Этот контроллер обеспечивает работу порта USB Type-C. Ближе к середине распаян многофазный ШИМ регулятор Intersil ISL85963.

В данном случае он обеспечивает две фазы питания процессора. Теперь можно перевернуть материнскую плату и изучить другую сторону.

Первое, что мы видим – это система охлаждения. Те, кто предполагал, что она пассивная – ошиблись. Вентилятор есть, но он маленький и не очень шумный. Крепится он двумя винтами к радиатору.

Это устройство известной компании Delta Electronics модель BSB05505HP-SM с характеристиками 5В, 0,4А.

Вентилятор турбинного типа, поэтому он должен продувать массив ребер и выдувать горячий воздух наружу. Для этих целей есть специальный радиатор. Меди тут нет, это немного бюджетный вариант, рассчитанный на слабое тепловыделение процессора.

Основание изготовлено из алюминиевого сплава и к нему припаяны тонкие пластины из такого же материала, которые образуют ребра. Чтобы получался эффект турбины, сверху радиатор закрыт тонким пластиковым кожухом. Крепление осуществляется при помощи трех винтов, но не жестко, как может показаться. Тонкая стальная пластинка прижимает радиатор к материнской плате.

На процессоре два кристалла и термоинтерфейс у них кардинально отличается. В одном случае это термопаста, а в другом терморезинка. После демонтажа кулера можно увидеть, что скрывается под ним.

В данном случае это процессор Intel Core i3-7100U.

Огромная подложка и два небольших кристалла. Снизу указана маркировка SR343, которая указывает на модель Intel Core i3-7100U. На этой стороне платы различных компонентов распаяно больше.

Рядом с процессором можно обнаружить еще два многофазных ШИМ-регулятора Intersil ISL85963, которые обеспечивают еще две фазы.

С другой стороны от процессора распаяны две микросхемы преобразователей питания ON Semiconductor NCP3235.

На печатной плате установлен двухканальный звуковой кодек Realtek ALC283.

Для обеспечения поддержки сети Ethernet распаяна микросхема гигабитного сетевого контроллера Intel I219-V.

В качестве многофункционального контроллера ввода/вывода и системного мониторинга используется микросхема ITE IT8987VG.

Ранее уже отмечалось, что на устройстве присутствует видеовыход HDMI 2.0 и поддержка DP 1.4 через USB Type-C. Для этих манипуляций предусмотрена микросхема конвертер Megachips MDCP2800.

Пора собирать конструктор обратно и переходить к тестированию.

Технические характеристики

Возможности BIOS

Модель Intel NUC7i3BNH оснащается графической оболочкой UEFI BIOS. Меню настроек обширное и включает интересные настройки по взаимодействию с телевизором. В частности, есть функции пробуждения устройства при включении телевизора.

В прилагаемом видеоролике можно посмотреть все меню настроек.

Очень гибко настраивается работа системы охлаждения, которую можно использовать даже в пассивном режиме. Разгон отсутствует как класс, доступно лишь изменение таймингов оперативной памяти, хотя система их сама автоматически изрядно занижает.

Испытание платформы

Изначально была идея протестировать устройство в различных конфигурациях. Возможно не самых дешевых и бюджетных, но наиболее очевидных. Начнем с того, что сейчас уже без SSD накопителя уже мало кто обходится. Поэтому в обеих конфигурациях он будет присутствовать, но в одном случае это будет SATA, а в другом М.2. Ну и, конечно же, многим будет интересно, как влияет второй канал памяти на работу устройства. Поэтому будем использовать одну конфигурацию с одной планкой памяти, а другую с комплектом из двух модулей.

Сначала протестируем «бюджетную» конфигурацию, а потом уже займемся «топовой». Сначала выясним информацию о системе.

Ничего необычного. Два ядра, четыре потока, 3 Мбайт кэша третьего уровня, видео GT2 он же HD Graphics 620. Частота памяти отображается не совсем корректно, конечно же, здесь DDR4 2133 потому что другое просто невозможно установить в BIOS. А вот тайминги настоящие и система сама так их занижает, тут я не вмешивался. Возможно, это легальный чит.

Местный бенчмарк показывает грустную картинку, догнать AMD A10-7850K не удалось. Хотя, возможно, грустить и не стоит потому, что этот процессор двухъядерный и к тому же более энергоэффективный. К тому же мы еще хромаем на одну ногу, а точнее на один канал.

Идем дальше. AIDA 64.

Слабые результаты по памяти, но не стоит забывать про один канал. Дальше неплохо было бы прогреть систему и посмотреть, как справляется кулер с экстремальной нагрузкой. Для этих целей воспользуемся LinX 0.8.0 AVX.

Цифры интересные, но в обычной повседневной работе труднодостижимые. Это все же тяжелая цикличная нагрузка на проверку стабильности системы и запаса прочности системы охлаждения. Надо отметить, что устройство неплохо справилось с задачей потому, что температуры находятся в безопасных пределах, а кулер при этом работает достаточно тихо, всего 35 дБ на расстоянии 30 см. На удалении в метр я уже слышал вокруг только посторонние шумы.

Переходим к раз… Извините, привычка. Разгона нет, есть вариант прокачки, когда вместо какого-то тормознутого SSD мы берем проверенный накопитель типа M.2 Samsung 960 Pro на 512 Гбайт. Не будем себя сдерживать и установим модули памяти Kingston HyperX Impact DDR4 2666 МГц CL18 объемом 2 х 8 Гбайт.

Понятно, что система не устанавливает частоту памяти выше DDR4 2133 МГц, можно оперировать только таймингами, но они и так низкие. Однако в данном случае включается второй канал и это дает свои плоды. Особенно они заметны в AIDA 64.

Результат, на мой взгляд, налицо. Производительность существенно подросла не столько из-за выросшего объема, сколько именно от работы второго канала памяти.

Что касается стресс-теста пакетом LinX 0.8.0 AVX, то в данном случае никаких изменений в увеличении шума или температур не наблюдается. Кстати вот так смотрится устройство в работе (крышка открыта специально, чтобы было видно светодиодный индикатор внутри).

Есть ли какие-нибудь сложности при работе с устройством? Нет. Все очень просто и понятно, легко устанавливается и настраивается.

Производительность и тепловой режим

Тестирование платформы Intel NUC7i3BNH проводилось при комнатной температуре 24°C в следующих режимах:

• Intel NUC7i3BNH, память DDR4-2133 МГц Crucial 8 Гбайт, накопитель Crucial M550 256 Гбайт;
• Intel NUC7i3BNH, память DDR4-2133 МГц Kingston HyperX Impact 16 Гбайт (2 x 8), накопитель Samsung 960 Pro 512 Гбайт.

Тесты проводились под операционной системой Windows 10 x64 (версия 1803/RS4), прогонялись по пять раз, потом выбирались средние значения.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC283. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Тестирование встроенного звука при помощи программы RMAA выдало следующие результаты.

16 бит, 44.1 кГц

24 бит, 192 кГц

Заключение

У компании Intel получилось очень интересное решение, которое подойдет для большого круга задач. В их числе работа с офисными прикладными программами, мультимедиа, интернет-серфинг и узконаправленные профессиональные приложения. Такой ПК подходит как для офиса, так и для дома. А поиграть? Тут надо покупать другую коробочку.

В остальном все достойно. Производительности Intel NUC7i3BNH хватает, но в целом есть версии NUC помощнее. Для начала надо определиться с моделью процессора и уже на базе подходящей платформы собирать систему. А так – все демократично. Оперативная память – сколько пожелаешь, до 32 Гбайт DDR4. Накопитель? Предоставлена большая свобода действий: HDD, SSD SATA, SSD M.2, micro SDXC и их различные комбинации (например, Intel Optane + HDD или SSD M.2 + HDD).

К плюсам можно отнести габариты, простоту сборки и настройки, низкое энергопотребление и шум, наличие всех современных интерфейсов, а также трехлетнюю гарантию производителя. Есть даже поддержка DisplayPort 1.2 через порт USB-C. Что касается недостатков, то их заметят не все. По отзывам других пользователей, к ним можно отнести маркую глянцевую поверхность на корпусе, неудобство расположения выхода на наушники/динамики и наличие только цифрового вывода на монитор.

Впрочем, самый существенный недостаток – цена. На момент подготовки материала версия Intel NUC7i3BNH продавалась за ~21 000 рублей. На первый взгляд не столь много за такое компактное решение, но к этой сумме нужно добавить стоимость памяти SO-DIMM DDR4 и накопителя. И в итоге может выйти как у меня: ~31 000 рублей в первом случае (NUC + 8 Гбайт DDR4 + 256 Гбайт SATA SSD) или ~45 000 во втором (NUC + 16 Гбайт DDR4 + 512 Гбайт M.2 SSD).

Выражаем благодарность:

• Компании Intel за предоставленный на тестирование мини-ПК Intel NUC7i3BNH.
