Обзор и тестирование корпуса Fractal Design Define S2

для раздела Лаборатория

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией Fractal Design – шведской компании, занимающейся производством компьютерных корпусов, блоков питания и различных систем охлаждения.

250x120  6 KB

В конце 2015 года мы знакомили вас с корпусом Fractal Design Define S, а сегодня у нас на обзоре его преемник – Define S2. Он относится к малошумной серии Define, по-прежнему ориентирован на тишину и оптимизирован под использование систем жидкостного охлаждения.

450x251  37 KB. Big one: 778x434  141 KB

И помимо уже привычных фишек получил несколько новых…





Обзор Fractal Design Define S2

450x251  35 KB. Big one: 778x434  136 KB

Упаковка и комплектация

Коробка оформлена классически: монохромный принт на натуральном картоне. Упаковка достаточно крупная и тяжелая, ее размеры: 535 x 325 x 650 мм, масса – 13.4 кг. Для облегчения транспортировки присутствуют вырезы в картоне.

Давайте ее откроем и познакомимся с новинкой поближе.

450x450  51 KB. Big one: 1500x1500  234 KB

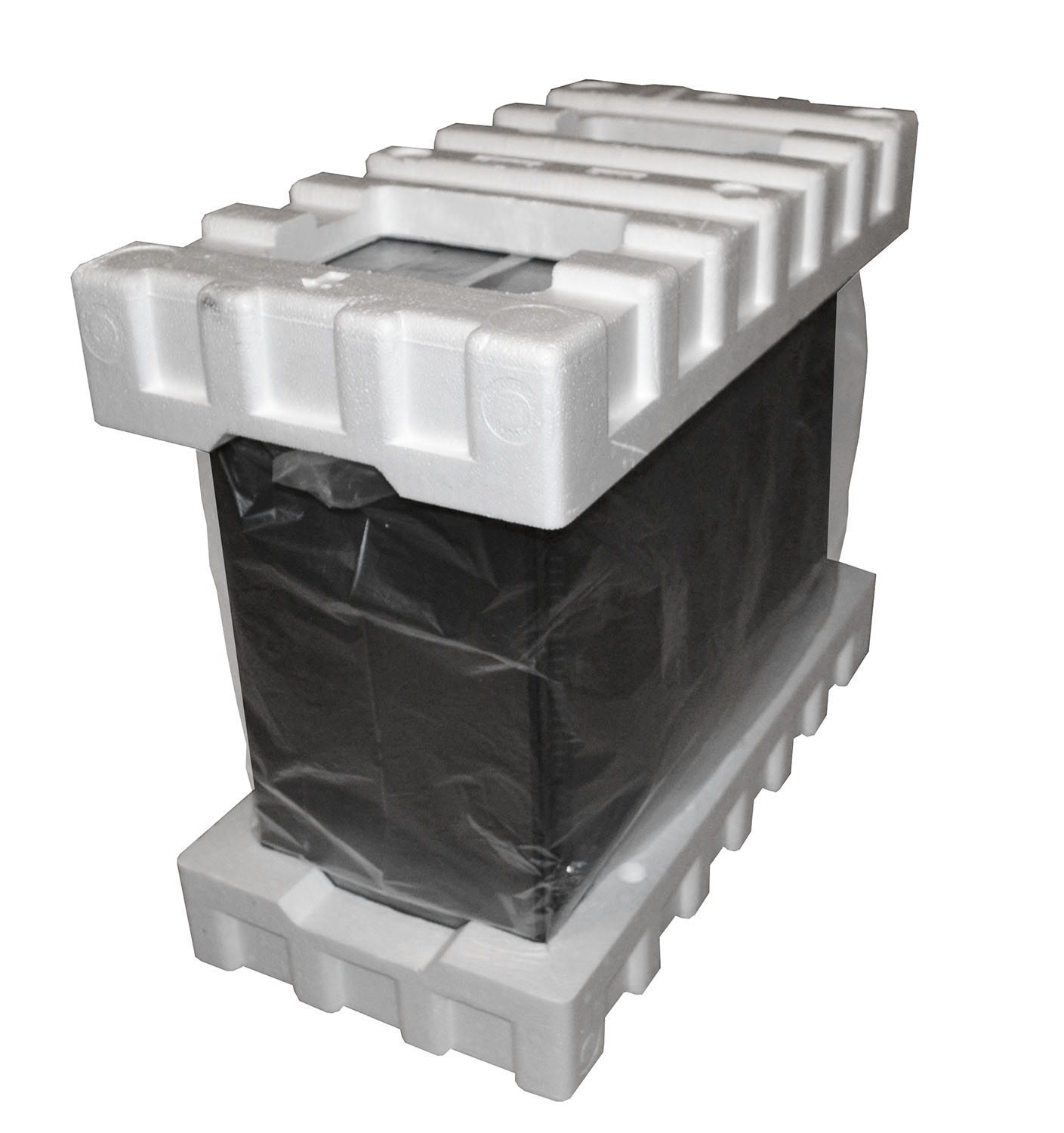

Внутри корпус, как обычно, закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. К качеству фиксаторов претензий не возникло. Пенопласт высокого качества, не скрипел при распаковке, не раскрошился и не поломался.

423x450  35 KB. Big one: 1409x1500  131 KB

Габариты корпуса: 543 x 233 x 465 мм, а масса – 11.6 кг.





В салазках, предназначенных для жестких дисков, обнаружился картонный бокс комплекта поставки.

450x330  31 KB. Big one: 1500x1100  172 KB

В комплекте поставки Fractal Design Define S2 находятся:

  • Все необходимые винтики в отдельных пакетиках;
  • Горстка черных пластиковых стяжек;
  • Черная тряпочка из микрофибры для протирания стекла;
  • Два удлинителя питания SATA;
  • Два крепежных элемента для резервуара СЖО.

396x450  50 KB. Big one: 1321x1500  203 KB

Руководство пользователя представляет собой добротную брошюру формата А5 о 36 страницах. Текст на них дублируется на семи языках, включая русский. Приведем сканы, чтобы получить представление:

450x315  68 KB. Big one: 1157x811  202 KB

Для любознательных читателей приложим прямую ссылку на руководство пользователя в формате PDF в разделе загрузок на официальном сайте Fractal Design.

Внешний вид и дизайн

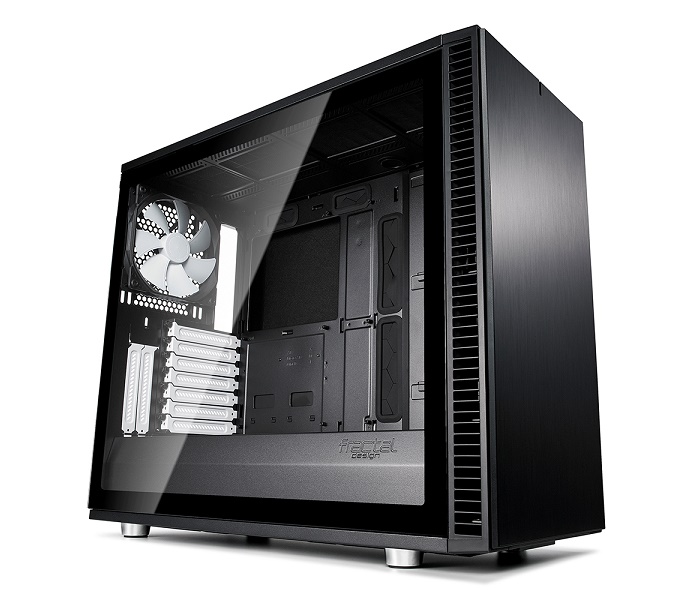

Начнем раздел стандартно – с фотографии Fractal Design Define S2 для прессы.

450x450  50 KB. Big one: 1000x1000  464 KB

Оценки дизайна всегда субъективны, но, на мой взгляд, строгий классический дизайн всегда самый выигрышный.





Передняя панель новинки выполнена из анодированного алюминия.

250x450  26 KB. Big one: 514x925  86 KB

Она легко снимается, открывая вид на шасси:

370x450  47 KB. Big one: 617x750  90 KB

Можно заметить крепления для трех вентиляторов диаметром 120 мм или 140 мм. По умолчанию в штатную поставку входит пара фирменных моделей Dynamic X2 GP-14 диаметром 140 мм. Здесь же отметим два съемных пылевых фильтра на решетчатых боковинах передней панели.

Большую часть верхней панели занимают глухая крышка:

450x217  21 KB. Big one: 1500x724  99 KB

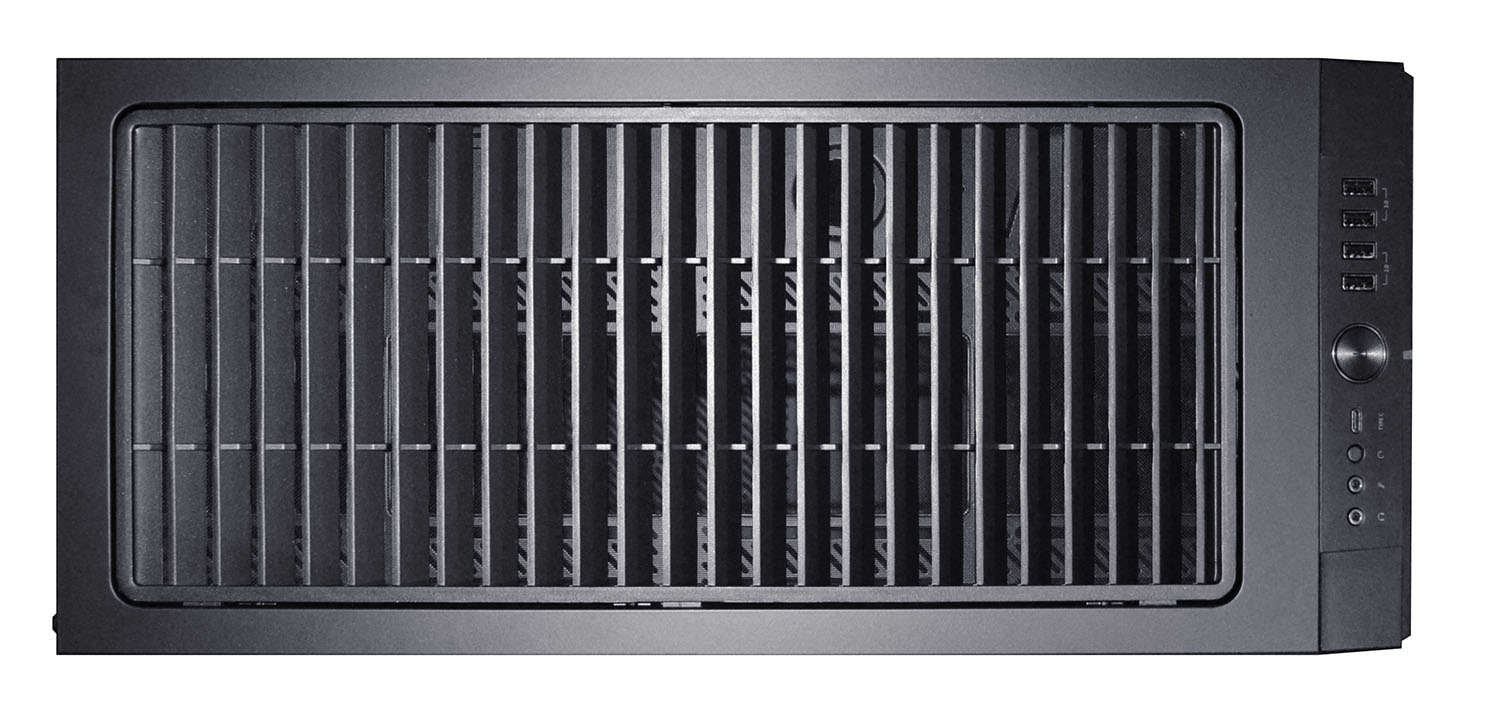

Ее можно снять, нажав на крупную кнопку в верхней части задней панели. Под ней находится решетка с сетчатым фильтром. Последняя легко снимается и при необходимости ее можно промыть.

450x216  33 KB. Big one: 1500x720  151 KB

Под ней скрыты посадочные места для трех вентиляторов 140/120 мм или радиатора 140/280/420 мм системы жидкостного охлаждения.





450x217  36 KB. Big one: 1500x723  164 KB

Блок управления размещен в передней части верхней грани.

450x105  24 KB. Big one: 1500x351  150 KB

Перечислю его элементы слева направо. Разъемы наушников и микрофона, кнопка экстренной перезагрузки, которую (несмотря на малые размеры) можно нажать без помощи подручных предметов, разъем USB 3.1 type C, кнопка питания и по паре портов USB 2.0 и USB 3.0.

Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются семь слотов расширения с черными металлическими заглушками. Выше находится вырез для коммуникационных портов материнской платы и вытяжной вентилятор 120 мм. Под ним предусмотрены две вертикальных заглушки слотов расширения, в которые можно установить видеокарту с помощью райзера (к примеру, поставляемого отдельно фирменного Flex VRC-25).

245x450  48 KB. Big one: 815x1500  191 KB

Под блоком питания расположен пылевой фильтр, который легко достается и моется.

450x190  28 KB. Big one: 1500x633  171 KB

Его можно хорошо рассмотреть, взглянув на дно корпуса. Помимо фильтра тут стоит отметить добротные ножки средней высоты.

450x215  42 KB. Big one: 1500x715  199 KB

Под фильтром можно увидеть посадочные места для двух 120/140 мм вентиляторов или 120/140/240/280 мм радиатора СЖО.

450x230  43 KB. Big one: 1500x767  196 KB

Боковая панель полностью закрыта тонированным закаленным стеклом:

450x450  45 KB. Big one: 1500x1500  200 KB

Теперь представим нашу традиционную компиляцию…

450x450  47 KB. Big one: 1500x1500  246 KB

… и переходим к изучению внутреннего устройства Fractal Design Define S2.
