Внутреннее строение

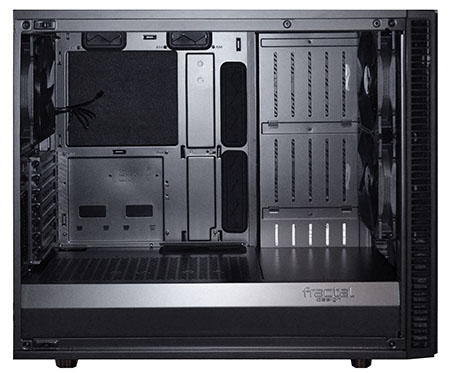

В корпусе применен двухсекционный дизайн – отсек блока питания полностью отделен от остального пространства. Отсек материнской платы находится над ним.

Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).

450x373  48 KB. Big one: 1500x1243  215 KB

В поддоне находятся два больших вертикальных отверстия системы организации кабелей в передней части, два небольших отверстия в верхней части и одно большое отверстие в кожухе блока питания, все они оснащены резиновыми мембранами. Система управления кабелями на первый взгляд выглядит удобной.

Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако производитель позаботился об использовании винтов с накатанной головкой.

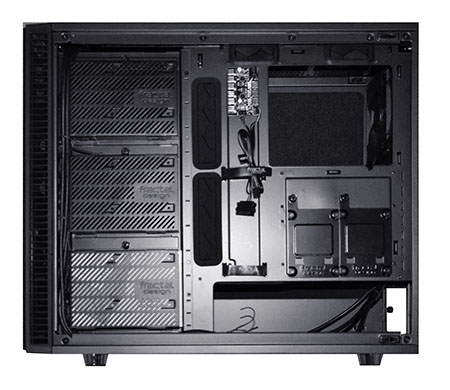

Давайте теперь рассмотрим корпус с обратной стороны:

450x390  53 KB. Big one: 1500x1300  219 KB





В передней части размещены три универсальных посадочных места для жестких дисков или SSD, на поддоне материнской платы крепятся двое салазок для накопителей 2.5". Нужно отметить липучки с логотипом компании в средней части, которые являются частью системы организации проводов и аккуратно фиксируют кабели передней панели.

Привлекает внимание хаб вентиляторов, который позволяет подключить пять корпусных вентиляторов с 3-контактными разъемами и три вентилятора с 4-контактными разъемами. Сам хаб подключается четырехконтактным разъемом к разъему процессорного вентилятора и в зависимости от нагрузки на систему изменяет выходное напряжение всех вентиляторов, как показано на графике в руководстве пользователя:

450x283  30 KB

До нагрузки в 20% на вентиляторы подается минимальные 5 В, далее напряжение поднимается линейно, по 1 В на каждые дополнительные 10% нагрузки.

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе Fractal Design Define S2 собиралась следующая система:

  • Материнская плата: ASUS P5PL2-E;
  • Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
  • Охлаждение CPU: Aerocool Verkho 5;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;
  • Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
  • Дисковая подсистема:
    • HDD WD Caviar Green 1 Тбайт;
    • SDD Kingston 120 Гбайт;
  • Блок питания: SilverStone ET750-G 750 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Конструкция нижней панели обеспечивает хорошие возможности для беспрепятственного забора воздуха. Напомню о съемном пылевом фильтре, который защищает БП.

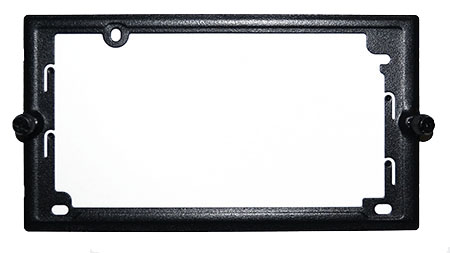

Для установки блока питания нужно открутить оснастку с двумя винтами с накатанной головкой. Затем прикрутить к ней модель БП и затем установить эту сборку в корпус.

450x253  27 KB. Big one: 1500x844  131 KB

Системная плата в Fractal Design Define S2 устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX.

Как уже упоминалось, можно установить систему охлаждения CPU с упорной крестовиной (backplate) после установки материнской платы, поскольку в поддоне предусмотрен вырез.

Переходим к установке жестких дисков. Корпус оборудован тремя салазками для 3.5 или 2.5" HDD/SSD и двумя оснастками на поддоне для установки SSD. В салазки нужно сначала установить вибропоглощающие резиновые прокладки, которые находятся в комплекте поставки, а затем прикрутить жесткий диск специальными винтиками.

450x135  27 KB. Big one: 1500x450  183 KB

К поддону салазки крепятся с помощью винта с накатанной головкой. SSD были установлены в такие же салазки, накопитель прикручивается к основанию.

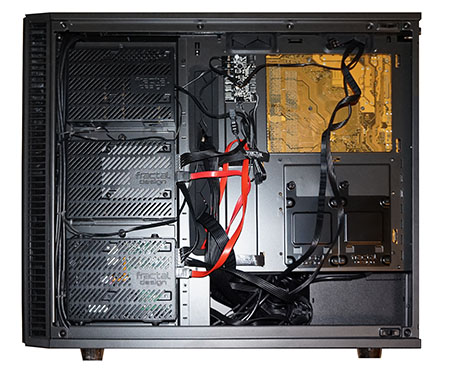

Все провода прекрасно менеджируются. Двухсекционный дизайн очень удобен в том плане, что в неиспользуемом месте отсека блока питания можно легко спрятать все неиспользуемые шлейфы.

450x372  67 KB. Big one: 1500x1240  326 KB

На этом описание сборки можно считать законченным.





450x383  63 KB. Big one: 1500x1276  311 KB

Замечу только, что система управления кабелями показала себя с наилучшей стороны. Отверстия в верхней части позволяют аккуратно подключить дополнительный 12В разъем питания материнской платы, а отверстия в нижней части позволяют аккуратно подключить кабели передней панели. Резиновые мембраны не вываливались из своих посадочных мест.

Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены точно. Резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств, за исключением того, что кабели от вентиляторов передней панели туго смотаны проволочной стяжкой и спрятаны за жгутом проводов передней панели, для того, чтобы их достать и подключить к хабу вентиляторов, пришлось сначала демонтировать две корзины жестких дисков и немного повозиться.

На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

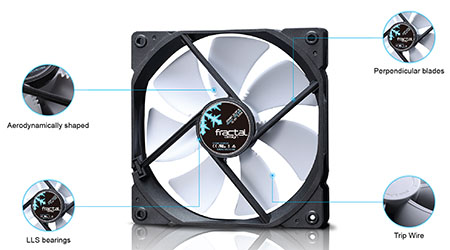

В штатной поставке система охлаждения Fractal Design Define S2 включает три фирменных вентилятора Dynamic X2 GP-14 диаметром 140 мм (два на передней, один на задней панели). Их крыльчатка состоит из семи лопастей аэродинамической формы. По заявлению производителя, время наработки на отказ составляет 100 000 часов.

Максимальный потребляемый ток вентиляторов – 0.20 А, максимальная частота вращения – 1000 об/мин, максимальный показатель потока – 68.4 CFM.

450x250  43 KB. Big one: 1500x834  163 KB

Как и в случае Fractal Design Define S, система охлаждения может быть значительно усилена. Новинка позволяет установить в передней части три 120/140 мм вентилятора или 120/240/360 мм радиатор системы жидкостного охлаждения. В верхней части – три 120/140 мм вентилятора или 120/240/360 мм радиатор СЖО, в нижней – два 120/140 мм вентилятора или 120/140/240/280 радиатор. Таким образом в корпусе могут трудиться сразу девять вентиляторов.

Теперь мы можем перейти к тестированию.





Инструментарий

Для наглядности используемые при тестировании Fractal Design Define S2 программы объединены в таблицу.

Прогрев CPULinX 0.6.4
Мониторинг температур CPURealTemp 3.60
Дополнительный мониторинг CPUCPU-Z 1.66.1
Прогрев GPU Furmark 1.11.0 («бублик»)
Разгон и мониторинг видеокартыMSI Afterburner 2.3.1.
Прогрев HDDIOMeter
Мониторинг температур HDDSpeedFan 4.49

Методика тестирования

Уровень шума и эффективность системы охлаждения Fractal Design Define S2 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

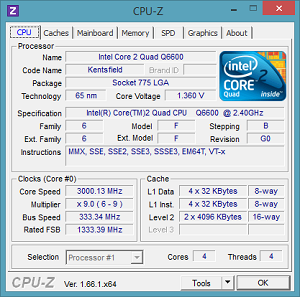

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

300x297  81 KB. Big one: 417x414  26 KB

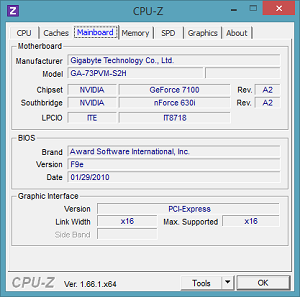

300x297  47 KB. Big one: 417x414  14 KB 300x297  50 KB. Big one: 417x414  13 KB

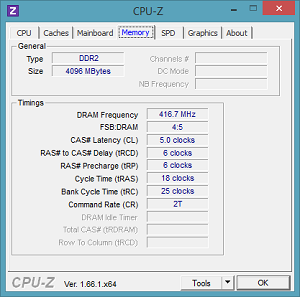

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц без повышения напряжения.

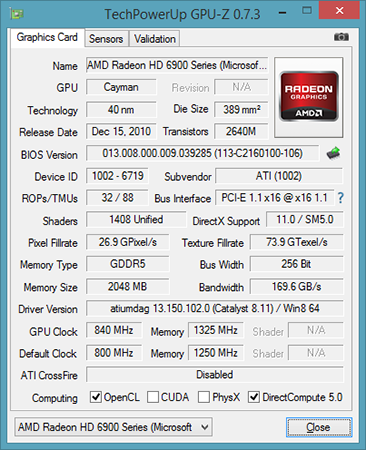

366x450  122 KB. Big one: 403x496  33 KB

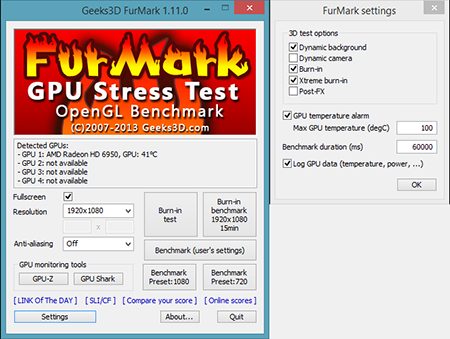

Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:

450x339  106 KB. Big one: 665x501  70 KB

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Шум

Для проверки акустических параметров система в Fractal Design Define S2 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Звуковое давление, дБ

Меньше – лучше
100 см


Включите JavaScript, чтобы видеть графики

*Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

Несмотря на то, что в корпусе Fractal Design Define S2 трудятся три комплектных вентилятора, собранная в нем система тише открытого стенда. На расстоянии в один метр уровень шума составил незначительные 30 дБ.

Охлаждение

На этом этапе были получены следующие результаты.

Простой | Нагрузка

CPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

GPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики


Video Fan, % of max RPM
Меньше – лучше


Включите JavaScript, чтобы видеть графики


HDD Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Система охлаждения новинки Fractal Design показала хорошую эффективность: температуры CPU и GPU по сравнению с открытым стендом на градус меньше. Однако жестким дискам, которые в нашем случае были оставлены без обдува, приходится тяжеловато.

Заключение

Преемник Fractal Design Define S настолько же удачен, как и другие корпуса шведской компании. В первую очередь помимо привычной шумоизоляции отметим высокое качество изготовления и применяемых материалов, удобный двухсекционный дизайн, одну из лучших в своем классе систему организации кабелей и хаб для вентиляторов. Изюминкой станет передняя панель, включающая пять разъемов USB: один USB type C, два USB 2.0 и пару USB 3.0.

Рекомендованная цена новинки, согласно информации производителя, равна $150, что на момент написания обзора составляет около 9700 рублей. И новый корпус полностью оправдывает свою стоимость.

Плюсы Fractal Design Define S2:

  • Высокое качество изготовления;
  • Удобство сборки, грамотная система организации проводов;
  • Штатная шумоизоляция на битумной основе, подавляющая вибрацию;
  • Съемные пылевые фильтры для БП, передней и верхней панелей;
  • Отличная оптимизация под системы жидкостного охлаждения;
  • Пять портов USB на верхней панели;
  • PWM-хаб на девять вентиляторов;
  • Стильный классический дизайн.

Минусы корпуса:

  • Не выявлено.

Владимир Беляев aka #E0


Выражаем благодарность:

  • Компании Fractal Design за предоставленный на тестирование корпус Fractal Design Define S2.

Технические характеристики Fractal Design Define S2

МодельFractal Design Define S2
МатериалСталь, пластик, алюминий
Габариты543 x 233 x 465 мм
Масса нетто11.6 кг
Накопители 5.25"Нет
Накопители 3.5"3 внутренних
Накопители 2.5"5 внутренних (3 совмещенных с 3.5")
Материнская платаmATX, ITX, ATX, EATX
БПATX 12В (опционально)
I/O1 x USB 3.1 Type-C;
2 x USB 3.0;
2 x USB 2.0;
HD Audio
Охлаждение лицевое3 x 120/140 мм вентилятора
(два Dynamic X2 GP-14 в комплекте)
или 120/240/360 мм 140/280 мм радиатор СЖО (опционально)
Охлаждение заднее1 x 120/140 мм вентилятор
(один Dynamic X2 GP-14 в комплекте)
Охлаждение верхнее3 х 120/140 мм вентилятора или
120/140/240/280/360/420 мм радиатор (опционально)
Охлаждение нижнее2 x 120/140 мм вентилятора (опционально)
Слоты расширения7 + 2 вертикально
