Тестовый стенд
- Материнская плата: ASUS ROG Strix Z390-E Gaming (Intel Z390, LGA 1151);
- Процессор: Intel Core i7-9700K (Coffee Lake Refresh);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4, 2 модуля x 8 Гбайт*;
- Видеокарта: Nvidia GeForce GTX 1070;
- Накопители:
- SSD Intel Optane 905P 480 Гбайт;
- SSD Samsung 960 Evo, 500 Гбайт;
- SSHD Seagate Desktop 4 Тбайт;
- Блок питания: Corsair AX1500i, 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Разгон и температурный режим

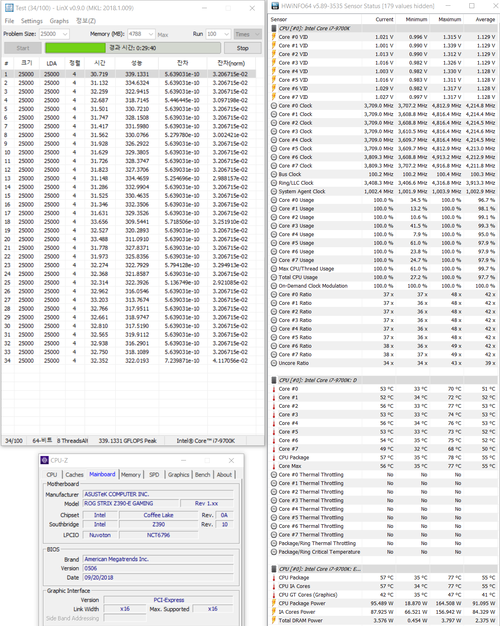

Спустя 30 минут тестирования в LinX стендовый Intel Core i7-9700K большую часть времени работал на частоте 4.2 ГГц при среднем напряжении 1.096 В. Как только процессор тратил весь доступный лимит TDP, его частота падала до 3.6 ГГц, а напряжение – до 0.861 В.
реклама
Естественно, при этом нагрев был незначительным, а нагрузка на систему питания – умеренной. Однако такую похвальную демонстрацию сил он показывал только с выключенной функцией ASUS Multicore enhancement. Радиаторы системы питания не нагревались выше 66°C.
Переключаемся на ручной разгон и встречаем давно позабытый Cold Start reboot. Любое изменение в напряжении, отключение коммуникации материнской платы с CPU по VID, или включение XMP для оперативной памяти приводит к двум-трем перезагрузкам на старте. Данный эффект хорошо был знаком многим по моделям на Intel Z67/ Intel Z87, но сейчас ждать несколько перезагрузок и последующего включения системы странно.
Причем они исчезают, если переставить процессор, а точнее – воткнуть Core i7-8086K. Другими словами, пока текущая версия BIOS не является оптимальной, и скорее всего нежелательные рестарты уйдут через несколько баг-фиксов прошивки BIOS. Поэтому пока запишем данное наблюдение в потенциальные минусы новинки, а позже проверим еще одну модель ASUS на предмет перезагрузок.
Вернемся к работе системы питания. Чтобы разогнать процессор, мы должны не только выставить требуемый множитель и напряжение, но и зайти в различные подменю BIOS для изменения отдельных параметров, что ранее материнские платы ASUS делали автоматически без участия пользователя.

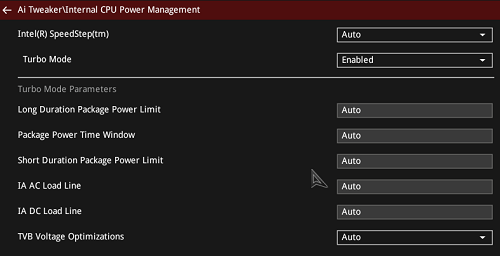

В разделе Ai Tweaker выставляем Long Duration, Package power и Short Duration на максимальные значения.
реклама
CPU SVID Support отключаем, чтобы процессор не связывался с системной платой и не давал ей наставления изменять SVID.
CPU Core/Cache Current Limit Max – задаем 255.50. А далее выставляем напряжение и множитель. Тестовый образец Intel Core i7-9700K, ранее проверенный на максимальный разгон, выдает стопроцентную стабильность при напряжении Vcore 1.375-1.400 В и частоте 4.9 ГГц с AVX 0. В такой комбинации температура VRM не поднималась выше 82°C без дополнительного охлаждения. С установленным вентилятором ее удалось снизить до 57°C. Не забываем задать максимальный уровень TDP процессора, который он может задействовать в разгоне. Этот параметр выставляется в меню Digi+ VRM.
Таким образом ASUS ROG Strix Z390-E Gaming вполне хорошо разгоняет восьмиядерные процессоры Coffee Lake Refresh без перегрева системы питания и внешнего охлаждения. У нее большой запас прочности, а заводское исполнение крепления VRM-вентилятора может пригодиться в замкнутых или плохо проветриваемых системных блоках. Но одно скажем точно, на номинальных частотах штатный 40 мм вентилятор не нужен.
Скорость работы М.2 и USB 3.1
Мы вновь не упустили возможность проверить быстродействие M.2 с быстрым твердотельным накопителем Samsung 960 Evo.
Модель | USB 3.1 | M.2 (PCH) | M.2 (CPU) | PCIe (PCH) | PCIe (CPU) |
ASUS ROG Maximus X Formula | 863/528 | 2776/1371 | – | – | 2804/1879 |
MSI X299 Tomahawk AC | 877/504 | 2553/1848 | – | – | 2777/1882 |
MSI X299 Gaming Pro Carbon AC | 877/504 | 2552/1524 | – | – | 2744/1868 |
ASUS Prime X399-A | 708/502 | 2527/1847 | – | – | – |
MSI X399 Gaming Pro Carbon AC | 744/507 | – | 2302/1880 | – | 2302/1880 |
ASUS ROG Maximus X Hero | 974/553 | 2728/1327 | – | – | 2862/1863 |
MSI Z370 Godlike Gaming | – | 2889/1860 | – | – | 2790/1864 |
ASUS ROG Strix Z370-G Gaming (WI-FI AC) | 823/543 | 2621/1844 | – | – | 2661/1850 |
ASUS ROG Strix Z390-E Gaming | 744/665 | 2801/1810 | – | 1558/1234 | 2668/1819 |
- M.2 (PCH) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в мосту;
- M.2 (CPU) – скорость чтения/записи в Мбайт/с через разъем М.2, соединенный с линиями PCIe в процессоре;
- PCIe (PCH) – скорость чтения/записи в Мбайт/с через слот PCIe (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCIe в мосту;
- PCIe (CPU) – скорость чтения/записи в Мбайт/с через слот PCIe (SSD находится в переходнике М.2-PCIe 4x), соединенный с линиями PCIe в процессоре.
Возможности BIOS

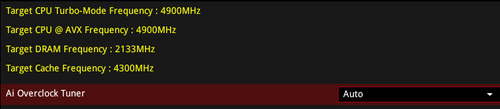

Полный перечень настроек разгона ASUS ROG Strix Z390-E Gaming можно увидеть, кликнув по картинке ниже.
Приведем доступные настройки диапазонов напряжений:
Параметр | Диапазон |
Manual | 0.6 – 1.7 В с шагом 0.005 В |
Offset Mode +/- | -0.635 – 0.635 В с шагом 0.005 В |
Adaptive Mode +/- | 0.001 – 0.999 В с шагом 0.001 В |
Dram Voltage | 1.0 – 2.0 В с шагом 0.00625 В |
CPU VCCIO Voltage | 0.9 – 1.8 В с шагом 0.00625 В |
System Agent Voltage | 0.7 – 1.8 В с шагом 0.00625 В |
PLL Termination voltage | – |
PCH Core Voltage | 0.9 – 1.8 В с шагом 0.01 В |
CPU StandBy Voltage | 0.8 – 1.8 В с шагом 0.01 В |
На процессор можно подавать три типа напряжений: автоматическое, адаптивное и условное напряжение (в нем выставляется номинальное напряжение и добавочное для режима Turbo).
реклама
Помимо основных напряжений предусмотрена настройка вспомогательных:
- DRAM VTT;
- VPPDDR;
- DMI;
- Internal PLL;
- GT PLL;
- Ring PLL;
- SA PLL;
- Memory Controller PLL.
Что касается новых функций BIOS, сравнительно с конкурентами, то модель ASUS отличается наличием:
- SVID Behavior (настройка действий регулятора напряжений на разных блоках процессора, позволяет слегка обманывать сам CPU, задавая ему ложное чувство спокойствия);
- Адаптивный режим Vcore с двумя регулировками напряжений (добавочное относительно SVID плюс отдельно выставляемое в режиме Turbo);
- Ring Down Bin (можно выставить поведение алгоритма задания частоты шины).

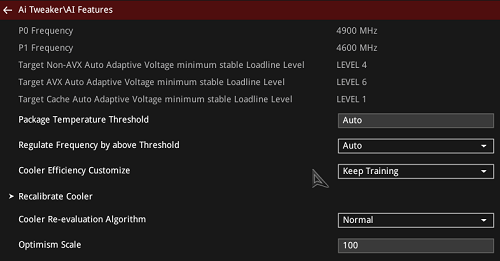

Помимо вышеописанного, внесен новый раздел AI Features.
Система мониторинга

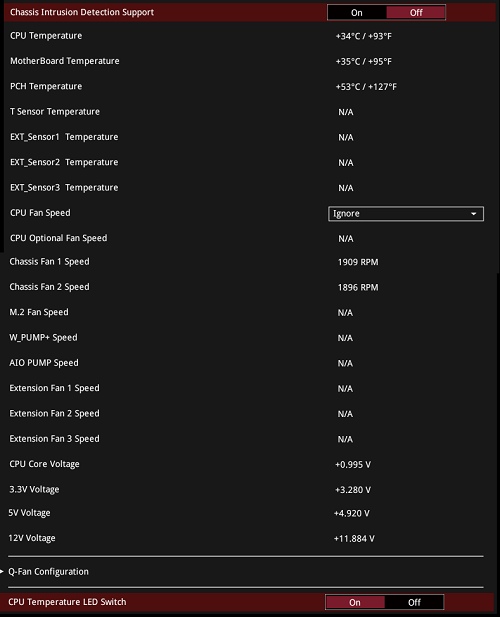

В разделе мониторинга приводятся температуры всех основных элементов материнской платы и напряжения. Увы, датчик температуры VRM здесь не показывается.

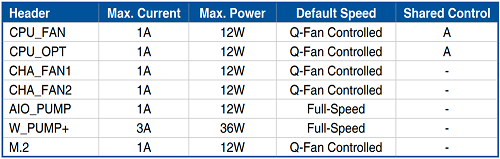

На плату установлено семь коннекторов 4 pin для вентиляторов (один из них – повышенной мощности для помпы СВО). Примечательно, что инженеры ASUS уделили внимание и прописали точные нагрузки для всех разъемов, а также указали, какие вентиляторы и как управляются.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных моделей вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Материнская плата сама протестирует возможности подключенных устройств и создаст профили с оптимальными настройками.

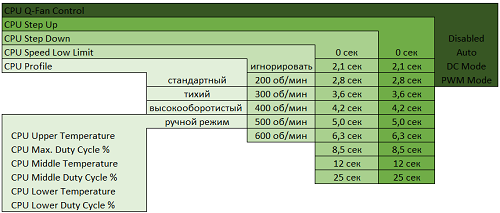

CPU Q-Fan Control
Настраивается по нескольким параметрам:
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим.
Ручной профиль предоставляет доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.

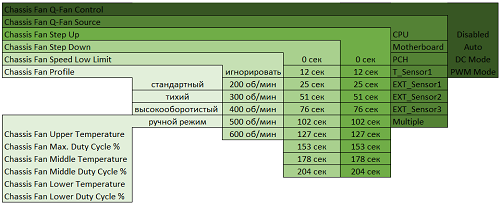

Chassis Fan 1, 2 и М.2
Эти три вентилятора настраиваются подобно процессорному, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте можно задать до трех датчиков одновременно, выбрав их самостоятельно.
Вот теперь может пригодиться разъем для внешнего датчика, установленного на печатную плату. К тому же на обоих разъемах можно выставить опцию отключения вентиляторов при достижении минимальной температуры.

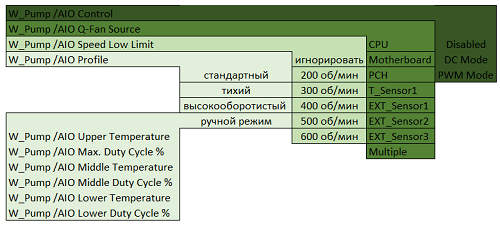

W_Pump/AIO
Настройка работы разъемов для помпы СВО и вспомогательного вентилятора разнесена по разным меню, но установки для них идентичные.
- W_PUMP/AIO Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- W_PUMP/AIO Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP/AIO Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
Дополнительные вентиляторы, подключаемые через внешнюю карту, настраиваются в отдельном меню и могут брать показания с датчика, процессора и прочих компонентов.
Заключение
ASUS ROG Strix Z390-E Gaming это материнская плата отнюдь не начального уровня. Как и положено версии на топовом чипсете Intel Z390, инженеры ASUS оснастили ее отличной системой питания с датчиком температуры и системой контроля за перегревом.
Приятным дополнением стал кронштейн с вентилятором. Как следствие, зона VRM новинки готова для разгона любого уровня в рамках воздушного или водяного охлаждения. И мы не зря выбрали ASUS ROG Strix Z390-E Gaming для первого обзора Intel Core i7-9700K.
Отсутствие кнопок включения и перезагрузки вряд ли скажется при обычном применении, зато Wi-Fi адаптер и прочие мелочи из комплекта поставки точно пригодятся.
Увы, ранний выход омрачился мелкими недоработками по части прошивки BIOS – три-четыре раза модель стартует вхолостую при любом изменении настроек процессора или оперативной памяти. Но эта оплошность вскорости будет убрана силами программистов.
Остается дать совет по поводу подключения NVMe SSD к системным платам на базе Intel Z370/ Intel Z390: убирайте переходник M.2->PCIe в шкаф, direct access к слотам М.2 делает его бесполезным, да и скорость обмена данными по М.2 на 30-40% лучше. Тем более любые SSD такого класса уже «из коробки» на этой плате будут охлаждаться радиаторами.
Итак, новый чипсет Intel Z390 предоставит доступ к интерфейсу USB 3.1 без внешних контроллеров, и на этом его преимущества перед прежними наборами логики заканчиваются. Если же вам это не принципиально, а в корпусе стоит приличная материнская плата на Intel Z370, то бежать за новинками не нужно. С другой стороны, обновляясь, к примеру, с Sandy Bridge или Haswell разумнее приобретать Intel Z390.
По итогам обзора материнская плата ASUS ROG Strix Z390-E Gaming получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix Z390-E Gaming.
