Обзор материнских плат ASUS TUF B450M-Plus Gaming и ASUS Prime B450M-K: The Ultimate Force против Prime

Оглавление

Вступление

Обычно на нашем ресурсе мы рассматриваем топовые модели, что обусловлено несколькими вещами. Одна из них – интерес аудитории к продуктам, которые достаточно дороги для приобретения, но позволяют виртуально изучить их возможности. Другая – демонстрация современных возможностей или новых технологий. Не секрет, что самые передовые решения появляются в наиболее дорогих устройствах. Подобную продукцию демонстрируют многие производители компьютерного «железа», поэтому до самых бюджетных устройств руки чаще всего просто не доходят. Хотя по-хорошему наибольшее внимание надо уделять именно бюджетному сектору, как самому распространенному и массовому.

Что же сейчас происходит с бюджетными материнскими платами? Вопрос интересный, но ответ на него прост. Производители пытаются экономить на всем, но в рамках разумного. Идеальный вариант: модель вырабатывает свой потенциал сразу после гарантийного срока. Но эта тенденция уже достигла своего предела. Прошли те времена, когда платы работали по десять лет. И далеко за примером ходить не нужно. До сих пор работают системные платы под Socket 7, Socket 370, Socket 775, Socket 754, Socket 939 и другие, хотя предоставляемый ими набор интерфейсов устроит не всех. С другой стороны, модели под Socket AM3 (140 Вт) или LGA 1155 фактически исчезли из продажи. Казалось, что только вчера все это было, а куда делось? Проснулись китайцы и сообразили: «процессоров мешок, а материнок нет». Вот так и рождаются новые имена типа Huanan. Они, правда, облюбовали серверные решения, которые через столько лет до сих пор неплохо смотрятся для домашнего использования.

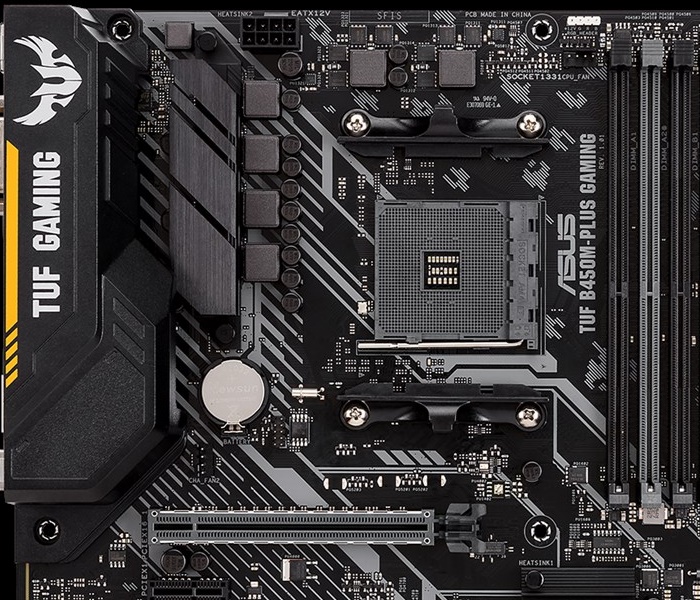

Сегодня мы изучим пару недорогих моделей mATX для платформы AMD Ryzen, которые основаны на относительно свежем чипсете AMD B450. Обе модели представлены компанией ASUS. Одна плата относится к семейству TUF (The Ultimate Force) – ASUS TUF B450M-Plus Gaming.

450x382  36 KB

Вторая представляет линейку Prime, к которой относятся самые бюджетные модификации. Полное название – ASUS Prime B450M-K.

450x378  35 KB





Интересно посмотреть на обе модели сразу и понять, есть ли смысл переплачивать за логотип TUF. Да и в целом любопытно посмотреть на самые доступные варианты для платформы AMD Socket AM4. Начнем.

Упаковка и комплектация

ASUS TUF B450M-Plus Gaming

Поскольку у нас две модели с несколько различным позиционированием, то любопытно будет сравнить их упаковку. Начнем с более «элитного». Да, ведь плата вроде бы относится к легендарной линейке TUF. Однако на самом деле это не совсем так. Это – TUF Gaming. Пока это ни о чем не говорит, будем разбираться.

Коробка небольшая. Ее оформление выполнено в милитаристском стиле. Это соответствует линейке TUF, где создается образ брутального, надежного и защищенного устройства.

450x354  24 KB. Big one: 1000x787  81 KB

Оформление выполнено в темных тонах, присутствует какой-то намек на камуфляж, а сама поверхность матовая.

450x358  24 KB. Big one: 1000x795  87 KB

Спереди нас встречает знакомая картина. В левом верхнем углу мы видим логотип TUF Gaming, а в правом значок ASUS AURA Sync. Для тех, кто не знает, это фирменная технология компании для подключения RGB лент и настройки подсветки. В самом центре находится большая вставка с полным наименованием модели.

450x432  30 KB. Big one: 1000x959  106 KB





В правом нижнем углу мы видим эмблему компании ASUS. Слева расположена группа значков. Сперва нам сообщают о сокете AM4 и чипсете AMD B450. Следом идет логотип процессоров AMD Ryzen. Далее обозначена поддержка технологии AMD CrossFire. В самом конце мы видим значок HDMI и VR Ready.

Посмотрим на обратную сторону упаковки.

450x436  39 KB. Big one: 1000x968  151 KB

Как и на других упаковках материнских плат компании ASUS, здесь мы наблюдаем схожую картину. Большую часть поверхности занимает изображение материнской платы (вид сверху. Кроме этого слева, есть фрагмент с небольшим разворотом устройства так, чтобы были видны интерфейсы задней панели. Слева и снизу находится подробная спецификация устройства. Справа есть столбец с четырьмя вставками, где рассказывается о ключевых технических решениях в данном устройстве.

Теперь заглянем внутрь.

450x313  26 KB. Big one: 1000x695  89 KB

Здесь мы уже видим небольшое упрощение. В более дорогих устройствах мы обычно наблюдаем черный картон, а здесь белый. Из него состоит верхний лоток/разделитель. В нем находится материнская плата, упакованная дополнительно в антистатический пакет.

Под лотком расположен небольшой комплект поставки.

450x313  21 KB. Big one: 1000x695  70 KB

Среди информационных носителей можно обнаружить следующее:





450x245  23 KB. Big one: 1000x545  83 KB
  • User Guide (руководство пользователя);
  • Сертификат о соответствии компонент военным стандартам (США);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.

Вот такие аксессуары находятся в комплекте поставки.

450x260  22 KB. Big one: 1000x578  76 KB
  • Два кабеля SATA 6 Гбит/с;
  • Комплект для накопителей M.2;
  • Заглушка на заднюю панель.

В данном случае заглушка не простая металлическая или черная, а стилизованная под дизайн устройства. Мне комплект показался скромным, но устройство и не претендует на звание «самого дорогого».

ASUS Prime B450M-K

Ну а это устройство серии Prime, которая рассчитана на самого массового потребителя. К тому же данная материнская плата представляет одну из самых бюджетных модификаций на чипсете AMD B450. Коробка еще меньше предыдущей, но не в длину/ширину, а в толщину.

450x358  26 KB. Big one: 1000x795  93 KB

Здесь в оформлении просто и лаконично присутствует черный фон. Поверхность глянцевая.

450x358  31 KB. Big one: 1000x795  113 KB

Спереди также все достаточно узнаваемо. Сначала мы конечно же видим логотип производителя в правом верхнем углу. Далее практически всю переднюю поверхность занимает изображение материнской платы.





450x434  40 KB. Big one: 1000x965  144 KB

Справа крупными буквами обозначено наименование модели. Под ним есть надпись «5X Protection». (5 степеней/уровней защиты). Еще ниже они все перечислены. В левом нижнем углу мы видим несколько значков. Опять указание сокета и чипсета и логотип процессоров AMD Ryzen.

Сзади картина немножко иная.

450x437  58 KB. Big one: 1000x972  222 KB

Как ни странно, но именно на бюджетных моделях многие производители устраивают показательные соревнования по маркетингу. Часто присутствует много вставок с текстом, картинками, графиками, где подробно объясняется, почему тут все лучше, надежнее, качественнее. Весь правый столбец нам про это и рассказывает. Слева сверху еще раз указано наименование модели. Под ним находится небольшая картинка с изображением устройства. На компонентах нанесены маркеры, а от них влево и вправо отходят сноски с обозначением разъема/интерфейса. Внизу представлена краткая спецификация устройства.

Что же внутри?

450x315  29 KB. Big one: 1000x700  102 KB

Здесь похожая картина. Плата лежит в белом картонном лотке и в антистатическом пакете. Часть лотка загибается, образуя карман. В нем спрятаны шлейфы SATA.

Под лотком разместился остальной комплект поставки.

450x319  25 KB. Big one: 1000x708  90 KB

Среди информационных носителей можно обнаружить следующее:

450x284  19 KB. Big one: 1000x630  68 KB
  • User Guide (руководство пользователя);
  • Quick Start Guide (руководство по монтажу);
  • Safety Information (руководство по безопасности);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем.

Вот такие аксессуары находятся в комплекте поставки.

450x225  16 KB. Big one: 1000x501  57 KB
  • Два кабеля SATA 6 Гбит/с;
  • Комплект для накопителей M.2;
  • Заглушка на заднюю панель.

Для фиксации накопителя M.2 здесь предусмотрено пластиковое удерживающее устройство вместо привычных втулки с винтом.

Дизайн и особенности плат

ASUS TUF B450M-Plus Gaming

Буква «М» в названии устройства свидетельствует о том, что эта плата выполнена в формате mATX. Кстати, большинство бюджетных моделей выполнено в таком формате. Поэтому бюджетная модель – это mATX, а вот наоборот не обязательно.

450x402  33 KB. Big one: 1000x894  131 KB

В данном случае габариты классические: 244 х 244 мм. Внешне плата смотрится «дорого/богато» и симпатично, во многом благодаря радиаторам и декоративному пластиковому кожуху. Поверхность печатной платы темно-коричневая, глянцевая.

450x379  30 KB. Big one: 1000x843  114 KB

Конечно же, есть сверху какие-то принты с узорами, чтобы глаз радовался. Радиаторы черные, конденсаторы черные и в целом все выполнено в законченном стиле, поэтому выглядит хорошо. Кроме этого, сразу не сообразишь, что устройство как-то простовато. Есть логотипы TUF, четыре слота для памяти, слот M.2, декоративная крышка на звуковом кодеке, подсветка в правом нижнем углу и даже два слота PCI-e x16.

Исполнение качественное и аккуратное. Нельзя сказать, что печатная плата перегружена элементами, но и пустых мест тут не так уж много. А вот с обратной стороны элементов практически нет.

450x362  29 KB. Big one: 1000x805  104 KB

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8. Видимо, это все же обусловлено требованиями со стороны процессора.

300x110  12 KB. Big one: 800x293  59 KB 300x110  10 KB. Big one: 800x293  48 KB

Сам производитель в инструкции не рекомендует блоки питания менее 350 Вт, а лучше побольше, с запасом. Также там сообщается, что 8-pin разъем нужен обязательно, иначе система не запустится.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного и серого цветов. Для двухканального режима работы необходимо установить модули в разъемы одного цвета. В инструкции рекомендуется сначала в серые.

450x180  25 KB. Big one: 1000x401  98 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 ( 2800 / 3000 / 3200 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Частоты взяты из спецификации, а в меню BIOS установить хоть 4200 МГц.

Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Напомню, что пока один такой модуль стоит дороже этой платы. А если вы обязательно хотите завести ее на 3200 МГц, то модули надо будет поискать.

Питание процессора выполнено по 6-ти фазной схеме, а точнее 4+2. На четыре фазы слева приходится по три транзистора и одному драйверу, а на верхние по четыре транзистора и также по одному драйверу.

450x414  53 KB. Big one: 1000x921  195 KB

Здесь используются транзисторы ON Semiconductor 4C06B и 4C10B.

450x151  24 KB. Big one: 1000x335  83 KB

На каждую фазу приходится по одной суперферритовой катушке. Все конденсаторы капсульные твердотельные.

450x402  49 KB. Big one: 1000x894  185 KB

В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему с маркировкой DIGI+ VRM EPU ASP1106GGQW.

450x343  46 KB

Стоп, стоп, стоп… Где-то я уже все это видел. Да, конечно же, при обзоре ASUS ROG Strix X470-F Gaming. Только там шесть фаз переделали в восемь и влепили два радиатора. Здесь один и небольшой.

300x230  7 KB. Big one: 1000x768  45 KB 300x230  8 KB. Big one: 1000x768  45 KB

Закрывает он только левую часть транзисторов. Халтура? Забегая вперед, сразу скажу, что нет. Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.

Крепление осуществляется при помощи двух пластиковых клипс на пружинках. Прижим не очень сильный и если взяться за радиатор, то он наклонится. Чтобы с ним никто не баловался, есть пластиковый декоративный кожух.

300x208  8 KB. Big one: 1000x692  51 KB 300x208  7 KB. Big one: 1000x692  36 KB

Он крепится при помощи двух винтов с обратной стороны. Никакой подсветки тут нет. Только желтая полоска, логотип и надпись TUF Gaming. Кожух не перекрывает радиатор и последний можно снять и так, но не очень удобно.

Еще один радиатор отводит тепло от чипсета.

300x244  10 KB. Big one: 1000x813  59 KB 300x244  7 KB. Big one: 1000x813  40 KB

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху присутствует рисунок с изображением логотипа TUF. В качестве термоинтерфейса снова используется терморезинка. Крепление осуществляется двумя пластиковыми клипсами с пружинками.

Под радиатором скрывается чипсет AMD B450.

450x450  34 KB. Big one: 1000x1000  142 KB

Он изготовлен на 16-й неделе 2018 года. Его функционал нам хорошо знаком, и по сути его достаточно для создания компьютера начального/среднего уровня. К тому же, все мы понимаем, что чипсет сегодня – это набор периферийных контроллеров. Все основные компоненты уже давно перебрались на кристалл процессора. И именно от него сейчас во многом зависит функционал. Например, встроенное видеоядро или контроллер памяти давно уже там.

На плате предусмотрено шесть портов SATA 3. Два из них выведены вбок вправо и еще четыре разместились по нижнему краю ближе к углу.

450x311  34 KB. Big one: 1000x691  125 KB

Там же в углу, мы видим надпись TUF Gaming, которая подсвечивается с обратной стороны. Неподалеку находится перемычка сброса настроек ClrCMOS. Левее по нижнему краю расположен разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.

450x252  36 KB. Big one: 1000x560  131 KB

Затем следует большой набор колодок: одна COM-порт, одна USB 3.0 и две USB 2.0.

450x157  23 KB. Big one: 1000x348  85 KB

Левее всего оказался разъем для подключения передней аудиопанели. В левом нижнем углу находится звуковой кодек.

450x298  30 KB. Big one: 1000x663  107 KB

Несмотря на то, что он закрыт декоративной крышкой, из спецификации мы знаем, что там спрятан Realtek ALC887. Это восьмиканальный, относительно не молодой чип, который зачастую используют в бюджетных продуктах. Чтобы звук стал краше, производитель использовал специальные музыкальные конденсаторы. По легенде, крышка зануляется и обеспечивает дополнительную защиту от всяких электромагнитных наводок.

450x229  32 KB. Big one: 1000x509  115 KB

Рядом распаяна микросхема ввода/вывода и системного мониторинга ITE IT8655E.

300x300  27 KB

Немного выше находим чип гигабитного сетевого контроллера Realtek RTL 8111H. Грустно, но пришлось искать драйвера даже для самой обновленной Windows 10 и разумеется их можно скачать на другом компьютере. Тем, у кого есть привод, повезло больше – наконец-то пригодится комплектный диск.

300x300  25 KB

На плате предусмотрено три порта расширения. Один PCI-e x1 и два PCI-e x16.

450x201  28 KB. Big one: 1000x447  109 KB

Верхний слот PCI-e x16 Gen3 получает свои линии непосредственно от процессора. Остальные два слота от чипсета. Нижний PCI-e x16 получил ограничение x8 и кроме этого они вместе с PCI-e x1 второго поколения (Gen2).

Между слотами PCI-e x1 и нижним PCI-e x16 находится слот для установки накопителя M.2.

450x153  23 KB. Big one: 1000x341  90 KB

Он обеспечивает работу устройств в режиме SATA 3 и PCI-e x4 Gen3. В первом случае не будут работать два порта SATA 3, а именно 5 и 6.

Что еще интересного осталось на плате? Подсветка надписи TUF Gaming. RGB светодиоды распаяны с обратной стороны.

450x113  16 KB. Big one: 800x201  37 KB

С ними синхронизируется разъем для подключения светодиодной ленты, который расположен по верхнему краю. Все это называется технологией ASUS AURA Sync.

450x382  37 KB

Ну и, конечно же, присутствует фирменная защита сетевого порта RJ-45 которая называется TUF LAN Guard.

450x264  35 KB. Big one: 1000x587  118 KB

На задней панели расположились следующие интерфейсы.

450x187  20 KB. Big one: 1000x416  66 KB
  • Один разъем PS/2 (мышь или клавиатура);
  • Два разъема USB 2.0;
  • Два разъема USB 3.0;
  • Два разъема USB 3.1 (один Type-C);
  • Один видеовыход HDMI 2.0;
  • Один видеовыход DVI-D;
  • Один гигабитный сетевой разъем RJ-45;
  • Три аудиоразъема типа minijack.

ASUS Prime B450M-K

В названии снова присутствует буква «М», значит перед нами снова mATX. В данном случае плата бюджетная.

450x386  35 KB. Big one: 1000x858  139 KB

Габариты платы не совсем стандартные: 226 х 221 мм. Внешне плата ничем не примечательна. Так сейчас выглядит абсолютно любая бюджетная модель. Поверхность печатной платы темно-коричневая, глянцевая.

450x365  34 KB. Big one: 1000x812  131 KB

Сверху нанесены белые узоры, чтобы устройство смотрелось интереснее. Радиатор только один на чипсете. Несмотря на то, что эта плата меньше предыдущей по габаритам, свободного места тут достаточно. Кроме этого, обратная сторона практически пустая.

450x350  29 KB. Big one: 1000x777  102 KB

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8. Ну если уж на бюджетных моделях так, то извините – положено.

300x107  11 KB. Big one: 800x285  49 KB 300x107  10 KB. Big one: 800x285  47 KB

Сам производитель в инструкции не рекомендует блоки питания менее 350 Вт, а лучше побольше, с запасом. Также там сообщается, что 8-pin разъем нужен обязательно, иначе система не запустится.

Для модулей памяти типа DDR4 предусмотрено всего два слота серого цвета. Для двухканального режима работы необходимо установить два модуля. Если один, то сначала ближний от сокета.

450x147  20 KB. Big one: 1000x326  74 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 ( 2800 / 3000 / 3200 / 3466 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Частоты взяты из спецификации, а в меню BIOS установить хоть 4200 МГц.

Максимальный допустимый объем 32 Гбайт достигается путем установки двух модулей по 16 Гбайт. В спецификации производитель указывает, что память можно разогнать до 3466 МГц. Возможно, но такие модули надо будет еще поискать.

Питание процессора выполнено по 6-ти фазной схеме, а точнее 4+2. На четыре фазы слева приходится по три транзистора и одному драйверу, а на верхние по четыре транзистора и также по одному драйверу.

450x357  38 KB. Big one: 1000x793  133 KB

Здесь используются транзисторы ON Semiconductor 4C06B и 4C10B.

450x197  26 KB. Big one: 1000x438  97 KB

На каждую фазу приходится по одной суперферритовой катушке. Все конденсаторы капсульные твердотельные.

450x371  40 KB. Big one: 1000x824  136 KB

В качестве основного ШИМ контроллера здесь можно обнаружить микросхему с маркировкой DIGI+ VRM EPU ASP1106GGQW.

450x217  29 KB. Big one: 1000x483  116 KB

Да, все абсолютно аналогично, как и на ASUS TUF B450M-Plus Gaming только без радиатора на транзисторах. Как показала практика, сверху он действительно не нужен. Максимум, что я намерил под LinX в разгоне на верхних транзисторах – 55С. А вот слева греются гораздо сильнее. Там уже может быть и 90С в тех же условиях на открытом стенде. Мораль простая – не разгоняй и будет тебе 70С в нагрузке.

Единственный радиатор на плате отводит тепло от чипсета.

300x220  12 KB. Big one: 1000x734  85 KB 300x220  7 KB. Big one: 1000x734  56 KB

Радиатор здесь звучит слишком громко. Это небольшая деталь из алюминиевого сплава с низкими ребрами. Он серебристого цвета и скорее всего не окрашен, а просто покрыт лаком. В качестве термоинтерфейса снова используется терморезинка. Крепление осуществляется двумя пластиковыми клипсами с пружинками.

Под радиатором мы снова видим чипсет AMD B450.

450x450  35 KB. Big one: 1000x1000  146 KB

Он изготовлен на 18-й неделе 2018 года. Возможно, это не самый простой/доступный чип, но наиболее оптимальный по своему функционалу, поскольку не сильно отличается от AMD X470.

На плате предусмотрено четыре порта SATA 3. Все они расположены ближе к правому нижнему углу.

450x371  43 KB. Big one: 1000x825  152 KB

Кабели в них вставляются прямо. Решение достаточно спорное. На мой взгляд, удобнее было бы, если б они выходили вбок. Левее по нижнему краю расположен разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.

450x221  30 KB. Big one: 1000x491  105 KB

Затем, как и на прошлой плате, следует набор тех же самых колодок: одна COM-порт, одна USB 3.0, две USB 2.0 и разъем для подключения передней аудиопанели.

450x155  24 KB. Big one: 1000x344  90 KB

Там же можно обнаружить перемычку для сброса настроек BIOS, которая называется ClrCMOS. В левом нижнем углу находится звуковой кодек.

300x300  24 KB

В данном случае снова используется восьмиканальный чип Realtek ALC887. Ну и конечно же не обошлось без специальных музыкальных конденсаторов. Чтобы звучание было более шикарным, звуковой кодек отделен от остальной платы полоской без слоев металлизации. Сзади она просвечивается и видно, что звуковая подсистема расположена отдельно.

450x225  29 KB. Big one: 1000x499  99 KB

Рядом распаяна микросхема ввода/вывода и системного мониторинга ITE IT8655E.

300x300  25 KB

Немного выше находим чип гигабитного сетевого контроллера Realtek RTL 8111H. Пока может возникнуть небольшое дежавю с ранее рассмотренной платой.

300x300  23 KB

На данном устройстве предусмотрено три порта расширения. Два PCI-e x1 и два PCI-e x16.

450x231  35 KB. Big one: 1000x514  128 KB

Верхний слот PCI-e x16 Gen3 получает свои линии непосредственно от процессора. Что касается оставшихся PCI-e x1, то они обеспечиваются чипсетом, получая линии второго поколения (Gen2). Рядом с ними расположился слот для установки накопителя M.2.

450x196  32 KB. Big one: 1000x435  120 KB

Он обеспечивает работу устройств в режиме SATA 3 и PCI-e x4 Gen3. Подождите, а где винты, втулки? Как крепить-то? В комплекте есть специальный пластиковый «девайс», который решает все вопросы.

Что еще интересного есть на плате? Также присутствует фирменная защита сетевого порта RJ-45 которая называется LAN Guard.

450x246  31 KB. Big one: 1000x546  106 KB

На задней панели расположились следующие интерфейсы.

450x151  19 KB. Big one: 1000x336  61 KB
  • Два разъема PS/2 (мышь и клавиатура);
  • Четыре разъема USB 3.0;
  • Два разъема USB 3.1;
  • Один видеовыход D-SUB (max FHD);
  • Один видеовыход DVI-D (max FHD);
  • Один гигабитный сетевой разъем RJ-45;
  • Три аудиоразъема типа minijack.

Здесь мы видим вместо HDMI 2.0 старый знакомый, а местами и забытый D-SUB. Возможно решение правильное, но на мой взгляд размен получился не равноценный. Думаю, что можно было как-то «подколхозить» DVI-I и использовать D-SUB через переходник, а HDMI 2.0 оставить, чтобы потом лет через 100 безболезненно переехать на 4К, но лучше потом сразу поменять плату, а еще лучше компьютер целиком.

Технические характеристики

МодельASUS TUF B450M-Plus GamingASUS Prime B450M-K
Поддерживаемые процессорыAMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4. (полный список поддерживаемых CPU можно изучить на странице модели)AMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4. (полный список поддерживаемых CPU можно изучить на странице модели)
Системная шина, частотаPCI-e 3.0 x4PCI-e 3.0 x4
Системная логикаAMD B450AMD B450
Оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 (разгон)) МГц2 x 288-pin DDR4 DIMM, двухканальный режим, до 32 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 (разгон)) МГц
Слоты расширения1 - PCI-e x16 Gen3;
1 - PCI-e x16 (x8) Gen2;
1 - PCI-e x1 Gen2
1 - PCI-e x16 Gen3;
2 - PCI-e x1 Gen2
Поддержка Multi-GPUCrossFireXНет
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с порта – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
2 x SATA 6.0 Гбит/с порта – AMD Ryzen;
1 x M.2 порт – 1x PCI-e x4 Gen3 или SATA3 (есть ограничения в зависимости от модели процессора, подробнее на сайте производителя)
4 x SATA 6.0 Гбит/с порта – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
1 x M.2 порт – 1x PCI-e x4 Gen3 или SATA3 (есть ограничения в зависимости от модели процессора, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/ДаДа/Да
Сеть1 х Realtek RTL 8111H1 х Realtek RTL 8111H
Аудио Realtek ALC887 – 8-канальный HD аудиокодекRealtek ALC887 – 8-канальный HD аудиокодек
USB 2.02 + 4 x USB 2.0 (AMD B450)4 x USB 2.0 (AMD B450)
USB 3.02 + 2 x USB 3.0 (AMD B450)4 + 2 x USB 3.0 (AMD B450)
USB 3.12 x USB 3.1 (AMD B450)2 x USB 3.1 (AMD B450)
Системный мониторингITE IT8655EITE IT8655E
Питание материнской платыATX 24-pin, 8pin ATX 12VATX 24-pin, 8pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 2.0;
2 x USB 3.1;
2 x USB 3.0;
1 x RJ45;
1 x HDMI 2.0;
1 x DVI-D;
3 x 3.5 мм Jack
2 x PS/2;
2 x USB 3.1;
4 x USB 3.0;
1 x RJ45;
1 x DVI-D;
1 x D-SUB;
3 x 3.5 мм Jack
Фирменные технологии
  • ASUS TUF Protection;
  • ASUS SafeSlot;
  • ASUS ESD Guard;
  • ASUS Overvoltage Protection;
  • ASUS Stainless-Steel Back I/O;
  • ASUS DIGI+ VRM;
  • Aura Lighting Control;
  • Aura RGB Strip Headers;
  • AI Suite 3;
  • Ai Charger;
  • PC Cleaner;
  • Stylish Fanless Design Heat-sink solution & MOS Heatsink;
  • ASUS Fan Xpert 2+;
  • ASUS CrashFree BIOS 3;
  • ASUS EZ Flash 3;
  • ASUS UEFI BIOS EZ Mode;
  • ASUS Q-Slot;
  • ASUS Q-DIMM
  • ASUS 5X Protection III;
  • ASUS SafeSlot Core;
  • ASUS LANGuard;
  • ASUS Overvoltage Protection;
  • ASUS Stainless-Steel Back I/O;
  • ASUS DIGI+ VRM;
  • AI Suite 3;
  • Ai Charger;
  • Stylish Fanless Design Heat-sink solution;
  • ASUS Fan Xpert;
  • ASUS CrashFree BIOS 3;
  • ASUS EZ Flash 3;
  • ASUS UEFI BIOS EZ Mode;
  • Multi-language BIOS;
  • ASUS Q-Slot;
  • ASUS Q-DIMM
Размеры, мм244 x 244226 x 221
Форм-факторmATX.mATX.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
Страница 1 из 2
Оценитe материал
рейтинг: 3.7 из 5
голосов: 11

Комментарии 10 Правила

Лента материалов раздела



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
