Обзор материнских плат ASUS TUF B450M-Plus Gaming и ASUS Prime B450M-K: The Ultimate Force против Prime (страница 2)

Возможности BIOS

Перед тестированием устройств я всегда обновляю BIOS до последней доступной версии. Что касается графической оболочки на последнем поколении материнских плат ASUS, то она не сильно изменилась по сравнению с предыдущим. Стагнация? Возможно, но инженерам компании удалось создать, на мой взгляд, одну из наиболее удобных в использовании оболочек.

Здесь все просто и интуитивно понятно. На обоих устройствах BIOS выглядит практически идентично, включая большинство пунктов. Скорее всего даже 10 отличий найти не получится (логотип TUF и кнопочка AURA не в счет). Я этой целью не задавался, но может быть у вас что-то из этого выйдет.

ASUS TUF B450M-Plus Gaming

ASUS Prime B450M-K

В обоих случаях присутствует знакомая функция демонстрации внесенных изменений перед выходом из меню установок, что очень удобно.

Тестовый стенд

Тестирование материнских плат ASUS TUF B450M-Plus Gaming и ASUS Prime B450M-K проводилось в составе следующей конфигурации:

• Процессор: AMD Ryzen 5 2600 (3400 МГц);
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Gelid GC-Extreme;
• Материнская плата: ASUS TUF B450M-Plus Gaming, версия BIOS 0409;
• Материнская плата: ASUS Prime B450M-K, версия BIOS 0409;
• Память: 2 x 8Гб DDR4 3200, CORSAIR Vengeance LPX CMK16GX4M2B3200C16 ver 4.24 (Samsung);
• Видеокарта: nVidia GeForce GTX 1080 Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
• Накопитель SSD: Crucial M550 256 Гб;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: SEASONIC SS-1000XP (1000 Вт);

Испытание плат и разгон

Зачастую, когда тестируешь бюджетные модели, то заголовок хочется поменять с «Испытание платы» на «Испытание тестера». Все эти устройства не вызывают никаких проблем/вопросов, когда один раз собрал, поставил, забыл.

А постоянный монтаж/демонтаж приводит к каким-то приключениям. И то, что кулер снимается вместе с процессором, выдирая его из сокета – самое банальное.

ASUS TUF B450M-Plus Gaming

Устанавливаем процессор AMD Ryzen 5 2600, затем монтируем крепление для системы охлаждения, ставим кулер и начинаем испытание.

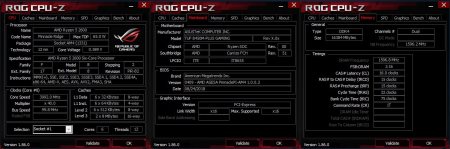

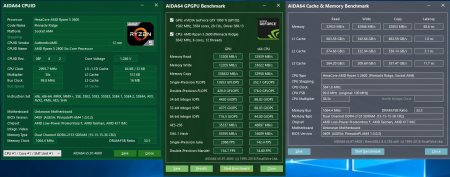

Надпись TUF Gaming светится, значит все хорошо и можно переходить к тестам. Для начала немного информации о системе.

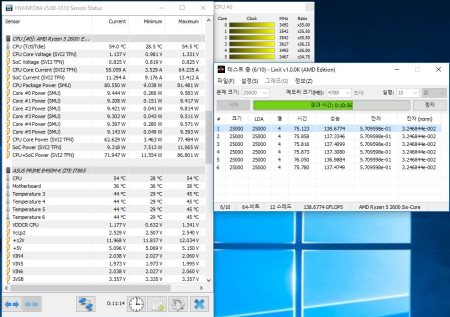

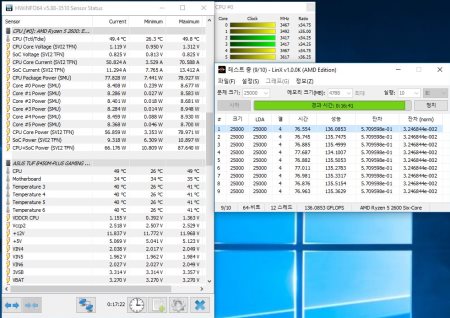

Теперь все это надо проверить в нагрузке, для чего воспользуемся пакетом LinX AMD Edition.

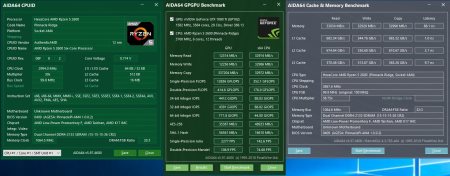

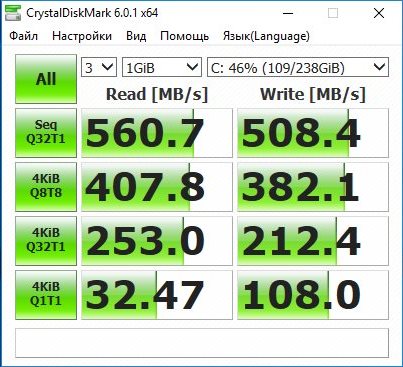

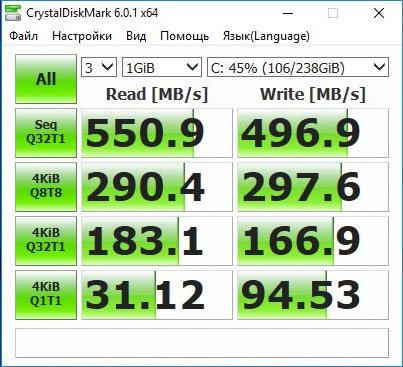

Если ранее у меня замеры температуры на компонентах никогда не расходились с датчиками, то здесь начинается другой случай. Теперь посмотрим на еще некоторые тесты, чтобы убедиться, что все у нас работает в штатном режиме.

Пора переходить к разгону. Тут некоторые читатели делают замечание, что я мало освещаю тему разгона. Замечание важное и справедливое, однако рассмотрим ситуацию более детально. Пропустим моменты с риском или целесообразностью в целом, а остановимся на компонентах.

У меня есть память A1 и процессор B1. На материнской плате С1 я получаю X1 и Y1 ГГц при определенных условиях (воздушное охлаждение). Это совсем не означает, что, взяв процессор B2 и память A1, я смогу получить абсолютно те же результаты X1 и Y1. А если я вообще заменю все, то смогу получить те же результаты? Возможно, но не гарантировано. Разгон – это лотерея и нет никакой гарантии, что удастся повторить мой эксперимент, а мне чей-то еще.

Здесь ограничения вносит «железо». Чтобы получить достойный результат, оверклокеры используют отобранные процессоры и память. Можно найти Ryzen 7 2700X, который берет 4,5 ГГц на воздухе? Скорее всего, да. Мой процессор AMD Ryzen 5 2600 больше 4 ГГц не берет, ну хоть тресни. То же касается памяти. Выше 3200 мои модули с этим процессором не берут никак. С таймингами можно поколдовать, но частота абсолютно не идет выше 3200 МГц.

Что нам нужно сделать для разгона на этой плате. Зайти в BIOS, выбрать меню AI Tweaker. Далее, в моем случае, достаточно выбрать в пункте Ai Overclock Tuner параметр D.O.C.P – это аналог профиля XMP. Если у вас память не поддерживает профили, то нужно разгонять ее отдельно вручную. Для этого также предусмотрены пункты в меню BIOS, где можно выбрать частоту оперативной памяти и тайминги. Затем устанавливаем коэффициент процессора вручную (39,40,41…) и увеличиваем напряжение на нем. Для этого выбираем пункт VDDCR CPU Voltage и там выбираем параметр Offset Mode. Выбираем «+» и вводим с клавиатуры «0,2».

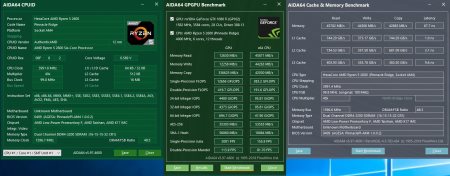

Если профиль D.O.C.P загрузился, то напряжение на памяти увеличилось автоматически. Перезагружаемся и смотрим на результаты.

Я снизил в разгоне некоторые тайминги, но это никак не отразилось на результате. Кстати, заметил один небольшой баг. Устанавливаешь CL15 в BIOS, а значение просто не применяется, остается CL16. 14 – работает, 16 – работает, 15 – нет.

Несмотря на то, что система прошла часть тестов и даже LinX, она оказалась не стабильной и периодически подвисала.

В результате пришлось снизить частоту процессора до 3900 МГц. Кстати я опробовал функцию автоматического разгона, которая есть на плате и система сама разогналась до 3850 МГц. Однако при этом разгон памяти автоматически не осуществляется.

Здесь же хочу отметить, что температура радиатора транзисторов существенно выросла. Если голые верхние транзисторы где-то в пределах нормы, то боковой радиатор прогрелся до 65С.

ASUS Prime B450M-K

Повторяем процедуру с этой платой. И сначала любуемся симпатичной подсветкой.

Полюбовались, а теперь начинаем думать, как установить видеокарту. Оказывается, процессорный сокет немного сдвинут в сторону слота PCI-e x16 и кулер Noctua NH-D14 просто над ним нависает. Хорошо, что в комплекте крепежей под AM4 оказался альтернативный вариант, и кулер можно было повернуть на 90 градусов.

В общем, видеокарта еле-еле втиснулась. В корпусе бы конечно это не смонтировалось, но здесь ее можно было немного наклонить. Теперь можно тестировать.

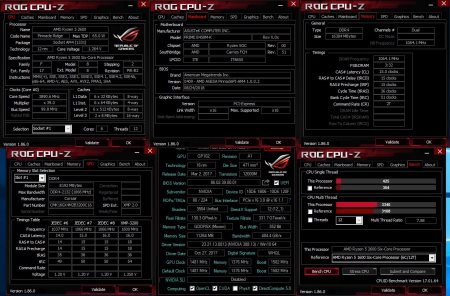

Здесь мы можем видеть, как включается турбо режим и плата сама бустит процессор до 3,9 ГГц. В серьезной нагрузке таких вольностей не происходит.

В таком режиме работы температура боковых транзисторов уже подходит к 70С.

Глаза боятся, а руки продолжают разгонять. Повторяем ту же самую процедуру, что и выше.

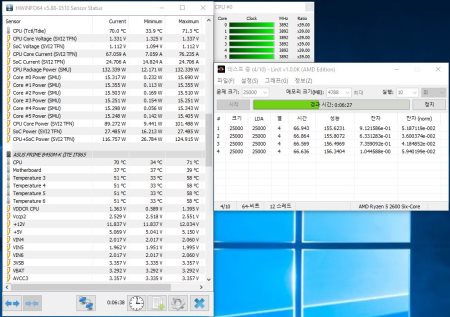

Да, система загружается и даже какие-то тесты проходит, но работает крайне нестабильно.

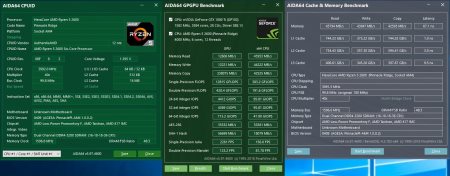

Приходится снова сбросить до 3,9 ГГц и уже проводить все тесты.

Что там с мосфетами? Да уже почти 90С. Поэтому я здесь не вижу абсолютно никакого смысла в разгоне.

Результаты тестирования

Тестирование ASUS TUF B450M-Plus Gaming и ASUS Prime B450M-K проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

• ASUS TUF B450M-Plus Gaming, AMD Ryzen 5 2600 (3400 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, nVidia GTX1080Ti 11Gb;
• ASUS TUF B450M-Plus Gaming, AMD Ryzen 5 2600 @ 3900 МГц (39 х 100), память 3200 МГц, тайминги 16-15-15-32-1Т, nVidia GTX1080Ti 11Gb;
• ASUS Prime B450M-K, AMD Ryzen 5 2600 (3400 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, nVidia GTX1080Ti 11Gb;
• ASUS Prime B450M-K, AMD Ryzen 5 2600 @ 3900 МГц (39 х 100), память 3200 МГц, тайминги 16-18-18-36-1Т, nVidia GTX1080Ti 11Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.

Посмотрим теперь на температуру радиаторов/транзисторов.

Встроенный звук

Звуковой кодек в обоих случаях представлен микросхемой Realtek ALC887. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

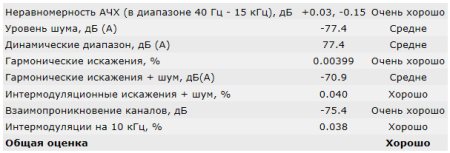

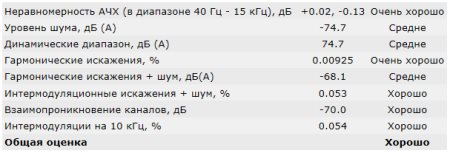

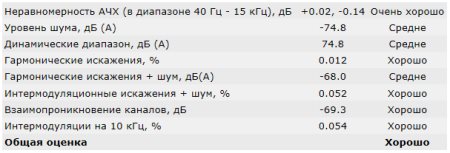

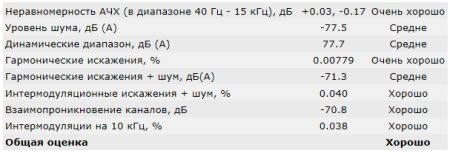

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

ASUS TUF B450M-Plus Gaming

16 бит, 44.1 кГц

24 бит, 192 кГц

ASUS Prime B450M-K

16 бит, 44.1 кГц

24 бит, 192 кГц

Заключение

По бюджетным продуктам всегда сложно делать выводы. С одной стороны, ты понимаешь, что платы недорогие и что-то подобное за эти деньги можно подобрать у иного производителя, но это все равно будет плюс-минус одно и то же. С другой, недостатки есть, и их надо озвучить. Ведь существуют вещи, с которыми можно смириться, но на некоторые закрывать глаза не стоит.

Начнем с ASUS TUF B450M-Plus Gaming. Раньше линейка TUF ассоциировалась с моделями Sabertooth. Надо признать, это были сбалансированные решения, и совсем даже не бюджетные, скорее крепкие середнячки. Дальше мы видим, как серия TUF начала расширяться до TUF Gaming, и это движение вниз. По сути с теми устройствами новые модели ничего не связывает. И даже гарантия на версии TUF Gaming составляет всего три года вместо пяти. Иными словами, модели стали ближе к бюджетным, и я не очень понимаю, зачем их позиционирование изменилось. Тут ASUS виднее.

Что касается протестированной модели, стоит отметить ряд моментов. Ну какой это Gaming? Звук – самый простой, сеть самая простая… Да, я забыл про подсветку надписи TUF Gaming и пластиковый кожух с таким же обозначением, ну тогда точно Gaming. Плата выглядит неплохо, но надо понимать, что вся элементная база бюджетная. Отсюда вытекают и недостатки. Транзисторы подсистемы питания при разгоне и нагрузке сильно нагреваются. Кстати, это касается только левой части, той, что закрыта радиатором. В остальном все хорошо. Все порты/интерфейсы есть, AURA есть, металлическое обрамление верхнего слота PCI-e есть – ну и хватит за такие-то деньги. Плата явно не для топовых процессоров и уж точно не для разгона. Хотя тут как посмотреть, возможно, наоборот: «Купи, разгони – поддержи ASUS!».

ASUS Prime B450M-K. Здесь все проще и с выводами тоже. Эта модель дешевле предыдущей, хоть и не сильно, а где-то на 1000-1300 рублей. Сэкономить или доплатить – решать вам, но это отличный вариант для тех, кому нужен необходимый минимум и не надо ничего лишнего. В иностранной валюте устройство стоит менее 100 долларов. Что мы получаем за эти деньги? Да те же самые интерфейсы, только в чуть меньшем количестве. Элементная база та же. Подсветка есть, но не RGB, а желтенькая. Всего два слота под память и сокет, смещенный ближе к слоту PCI-e x16, где могут возникнуть проблемы совместимости с большими воздушными кулерами и самой видеокартой. Разгон? Просто забудьте, если хотите продлить ей жизнь. Только номинал, только штатный режим.

Выражаем благодарность:

• Компании ASUS за предоставленные на тестирование материнские платы ASUS TUF B450M-Plus Gaming и ASUS Prime B450M-K.
