Вступление

Долгожданные и вожделенные AMD Zen+ «Pinnacle Ridge» вышли в свет. Вместе с ними компания AMD представила на суд публики и новый однокристальный набор системной логики AMD X470, который будет занимать флагманскую позицию в сегменте Socket AM4. Постепенно разворачиваются и поставки материнских плат на нем.

450x433  52 KB. Big one: 1500x1444  383 KB

Чуть больше суток назад состоялся официальный дебют материнских плат ASUS на новом наборе системной логики AMD X470 для процессоров AMD Zen+ – вечером 15 мая в Москве прошло специальное мероприятие, посвященное этому событию (хотя стоит заметить, что платы уже присутствуют в рознице некоторое время и их можно спокойно приобрести). И сейчас мы познакомимся с одной из этих дебютанток – ASUS ROG Strix X470-F Gaming.

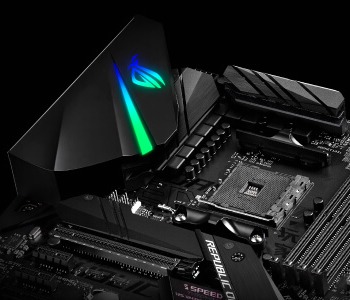

Обзор ASUS ROG Strix X470-F Gaming

450x450  235 KB. Big one: 450x450  210 KB

Технические характеристики ASUS ROG Strix X470-F Gaming





Для начала – общая таблица технических характеристик (на официальном сайте на момент написания материала отсутствует, взято из бумажной инструкции, прилагаемой к материнской плате).

Модель ASUS ROG Strix X470-F Gaming
Ссылка на сайтСтраница материнской платы на сайте производителя
Средняя цена*, руб.15 900
ПроцессорыAMD Ryzen, AMD APU, AMD Athlon
В исполнении Socket AM4
Набор системной логикиAMD X470
Оперативная память4 x DDR4 разъема DIMM
До 64 Гбайт (небуферизованной, не-ECC и ECC)
Поддержка двухканального режима и Intel X.M.P.
Поддержка DDR4 2133 / 2400 / 2666 / 2800 (O.C.) / 2933 (O.C.) / 3000 (O.C.) / 3200 (O.C.) / 3466 (O.C.) МГц
АудиоRealtek ALC1220 (до 8 каналов)
Сеть1 x Intel I211-AT (10/100/1000 Мбит/с)
Слоты расширения1 слот PCI Express x16 3.0, физически как x16
1 слот PCI Express x16 3.0, физически как x8
1 слот PCI-Express x16 2.0, физически как х4
3 слота PCI Express 3.0 х1
1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x4 * / SATA 6 Гбит/с)
1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x2 / SATA3)
* – только Ryzen
Поддержка графических тандемовAMD CrossFire (до трех видеокарт)
Nvidia SLI (до двух видеокарт)
Дисковая подсистема6 х SATA 6 Гбит/с
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1
1 посадочное место M.2 2242/2260/2280/221100 (PCIe 3.0 x4 / SATA 6 Гбит/с)
1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 / SATA 6 Гбит/с)
USB8 портов USB 3.1 Gen1 (1 разъем Type C и 5 портов Type A на задней панели платы, 1 разъем на плате для подключения 2 портов)
3 порта USB 3.1 Gen2 (2 порта на задней панели платы и 1 разъем Type C на плате для подключения 2 портов)
4 порта USB 2.0 (2 разъема на плате для подключения 4 портов)
Разъемы и прочая функциональность на материнской плате1 x 24-pin ATX
1 x 8-pin ATX 12V
6 x SATA 6 Гбит/с
2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin)
5 разъемов для подключения дополнительных вентиляторов (5 х 4-pin)
1 колодка лицевой панели корпуса
1 колодка аудиоразъемов корпуса
2 колодки USB 2.0 для подключения 4 портов
1 колодка USB 3.1 Gen1 для подключения 2 портов
1 колодка USB 3.1 Gen2 Type C для подключения 1 порта
1 колодка TPM
перемычка сброса настроек CMOS
3 разъема для подключения светодиодной подсветки
Разъемы и прочая функциональность на задней панели1 разъем PS/2 для подключения мыши или клавиатуры
HDMI
DisplayPort
2 порта USB 3.1 Gen 2 (Type A)
6 портов USB 3.1 Gen 2 (5 х Type A и 1 х Type C)
1 сетевой порт RJ-45
5 аудиоразъемов
1 разъем S/PDIF
Контроллер I/OITE IT8665E
BIOSОдна несъемная микросхема флеш-памяти емкостью 256 Мбит;
AMI EFI BIOS;
Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм305 х 244
Форм-факторATX
*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

450x325  27 KB. Big one: 1500x1084  233 KB

Плата поставляется в стандартной картонной коробке без ручек, прозрачных окошек и прочего.

В комплекте с платой пользователь обнаружит:

450x318  36 KB. Big one: 1500x1060  284 KB
  • Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
  • Диск DVD c программным обеспечением;
  • Специальную карточка-табличка, навешиваемую на ручку двери (как, например, в гостиницах) с предупреждением “занят игрой”;
  • Карточка с благодарностью от ASUS за приобретение платы;
  • Инструкция по сборке и эксплуатацию (в нее вложен купон на скидку в интернет-магазине Cable Mod);
  • Комплект крепежных винтов и стоек для установки плат расширения в посадочные места M.2 на материнской плате (напоминаю, что терять этот крепеж крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки);
  • Два кабеля для подключения RGB-подсветки;
  • Комплект пластиковых стяжек для укладки кабелей в корпусе системного блока (обычно они идут в комплекте с корпусом, но здесь ASUS расщедрилась на такой бонус);
  • Комплект наклеек - декоративных на корпус системного блока и для маркировки SATA-кабелей.

В комплекте также идет планка-заглушка на заднюю панель корпуса системного блока, но она сразу закреплена на плате, а не лежит в коробке

Дизайн и особенности платы, декоративная подсветка

450x376  38 KB. Big one: 1500x1253  347 KB





Плата выполнена в черно-сером стиле ASUS ROG, форм-фактор - ATX (“полноразмерный” - правый край платы при установке в корпус полноценно опирается на винтовые стойки, а не висит в воздухе).

450x359  43 KB. Big one: 1500x1195  383 KB

450x363  45 KB. Big one: 1500x1209  357 KB

Встроенная декоративная подсветка на плате реализована по минимуму: светится (по умолчанию - плавное изменение цвета) полоса на пластиковом кожухе задней интерфейсной панели, индикатор наличия питания (оранжевый; правый нижний угол платы) и работающий в момент запуска системы блок диагностических светодиодов.

450x575  46 KB. Big one: 1500x1915  296 KB

Зато для подключения внешней светодиодной подсветки на плате распаяно сразу три разъема белого цвета. Один – чуть левее центра платы (для 12В RGB-ленты), еще два – на нижнем краю платы ближе к правому углу (ADD_HEADER для 5В цифровой ленты и RGB_HEADER2 для 12В RGB-ленты)

450x376  339 KB

300x201  19 KB. Big one: 1500x1003  262 KB 300x201  18 KB. Big one: 1500x1004  271 KB





В комплекте платы имеется два дополнительных кабеля (для цифровой и RGB лент) на тот случай, если пользователю системы не хватит длины имеющихся у него кабелей подсветки.

Четыре светодиода с лицевой стороны платы в правом верхнем ее углу над разъемом основного питания ATX отображают процесс запуска системы и являются неким упрощенным аналогом традиционного индикатора POST-кодов.

450x351  33 KB. Big one: 1271x991  168 KB

Светодиоды с маркировкой "DRAM" (оранжевый), "CPU" (красный), "VGA" (белый), "BOOT" (зеленый) загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов.

В BIOS материнской платы можно лишь включать/отключать подсветку и только самой материнской платы (если установлены модули памяти DDR4 с подсветкой, работающей от DIMM, а не посредством дополнительного подключения к материнской плате отдельным кабелем, то их подсветка не отключается). Полноценное управление подсветкой доступно только из среды операционной системы Windows, для чего необходимо установить фирменное приложение ASUS Lighting Control.

300x234  57 KB. Big one: 904x705  422 KB 300x234  55 KB. Big one: 907x706  414 KB

Подсветка в декоративном кожухе и разъем RGB управляются только совместно. Приложение без проблем определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), причем отдельно от остальной подсветки.

Система охлаждения

На плате установлено несколько радиаторов, точное число которых зависит от метода подсчета: три по одному и четыре по другому. Два, не связанных друг с другом, радиатора из алюминиевого сплава отвечают за отвод тепла от цепей питания процессора

450x301  36 KB. Big one: 1500x1004  342 KB





Их тепловой режим мы оценим ниже с разными процессорами.

450x230  27 KB. Big one: 1500x767  201 KB

Набор системной логики AMD X470 имеет собственный радиатор, который металлической пластиной-«мостиком» соединен с металлической пластиной, отвечающей за отвод тепла от верхнего посадочного места M.2.

450x278  33 KB. Big one: 1500x927  217 KB

Эту конструкцию можно считать и как за один большой радиатор, так и за два отдельных, соединенных перемычкой, которая играет и декоративную, и практическую роль (переброс части тепла и дополнительная поверхность для теплоотдачи). Конструкция разборная, после откручивания четырех винтов снимается пластина M.2 и пластина-«мостик».

300x201  19 KB. Big one: 1500x1004  363 KB 300x201  18 KB. Big one: 1500x1004  358 KB

Причем к последней прикреплен дополнительный тканевый (!) ярлычок.

300x201  15 KB. Big one: 1500x1004  179 KB 300x201  19 KB. Big one: 1500x1004  280 KB

Крепление к плате полностью винтовое.

450x311  34 KB. Big one: 1500x1037  258 KB

В качестве термоинтерфейса и для набора системной логики, и для посадочного места M.2 используется термопрокладка.

Системе охлаждения процессора необходимо быть совместимой со стандартным крепежом AMD Socket AM4 (отверстий под СО от Socket AM3/FM2 и более ранние на плате нет) и вписываться в следующие габариты:

450x311  296 KB
Замеры – от центра сокета, радиаторы сложной формы.

Разъемы размещены на плате практически попарно: два у верхнего края платы в правой части, два под процессорным разъемом ближе к левому краю платы, два на нижнем крае платы ближе к правому углу, и одинокий CHA_FAN3 над разъемом основного питания ATX. Двухконтактный разъем T_SENSOR предназначен для подключения термопары.

450x376  344 KB

Все разъемы, кроме CHA_FAN3, оснащены контроллерами Nuvoton 3947S, а потому на этих разъемах регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных, на CHA_FAN3 в том числе.

300x201  21 KB. Big one: 1500x1005  291 KB 300x201  18 KB. Big one: 1500x1004  271 KB

300x201  17 KB. Big one: 1500x1004  238 KB 300x201  14 KB. Big one: 1500x1003  229 KB

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении ASUS AI Suite 3 (подприложение FAN Expert 4)

450x309  79 KB. Big one: 450x309  139 KB

И в BIOS в разделе Monitor.

300x225  13 KB. Big one: 1024x768  87 KB 300x225  14 KB. Big one: 1024x768  99 KB

300x225  15 KB. Big one: 1024x768  113 KB 300x225  15 KB. Big one: 1024x768  103 KB

300x225  14 KB. Big one: 1024x768  96 KB

Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. В целом в качестве источника температуры, от которой будет работать тот или иной вентилятор, можно выбрать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары, а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.

Разъемы CPU_FAN и CPU_OPT управляются совместно. На разъеме AIO_PUMP управление оборотами по умолчанию отключено, при включении доступен лишь режим ручной настройки, готовых профилей, как для других разъемов, у него нет. Плата работает с трехконтактными вентиляторами сразу, без принудительной активации аналового режима управления (DC Mode). В аналоговом режиме (DC Mode) минимальная планка – 60% оборотов, в ШИМ-режиме (PWM Mode) минимальная планка – 20% оборотов.

Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1, CHA_FAN2 и CHA_FAN3 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается). В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature».

Подсистемы питания процессора и оперативной памяти

Архитектура подсистемы питания процессоров AMD в исполнении Socket AM4, как и более ранние Socket AM*/FM*, подразумевает формирование двух основных (не считая второстепенных с на порядки меньшими требованиями по токам) независимых напряжений. Это CPU Core Voltage (VCore; питание процессорных ядер) и CPU SoC Voltage (CPU NB Core; питание контроллеров памяти, PCI-Express, SATA, USB, встроенного GPU при его наличии и ряда иной логики). На ASUS ROG Strix X470-F Gaming под первое выделено шесть фаз, под второе – четыре.

300x165  16 KB. Big one: 1500x1004  384 KB 300x165  14 KB. Big one: 1500x767  201 KB

Эти преобразователи работают под управлением ШИМ-контроллера ASUS DIGI+ ASP1405 (ASUS уже много лет использует в своих материнских платах перемаркированные ШИМ-контроллеры).

Преобразователь CPU Core Voltage является полноценным шестифазным, тогда как CPU SoC Voltage получается посредством использования двух микросхем-удвоителей International Rectifier IR3599. В качестве силовых элементов используются транзисторные сборки Dr.MOS (два мосфета плюс драйвер) International Rectifier IR3555M.

450x301  73 KB. Big one: 1500x1004  250 KB

300x201  17 KB. Big one: 1500x1004  221 KB 300x201  16 KB. Big one: 1500x1004  270 KB

По подсистеме питания процессора рассматриваемая плата – прямой аналог своей предшественницы, ASUS ROG STRIX X370-F Gaming. Аналогичным образом и разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой наружу, что может доставить проблемы в некоторых тесных корпусах.

Однофазное питание памяти работает под управлением ШИМ-контроллера неустановленного происхождения с маркировкой «6X=4K».

450x317  38 KB. Big one: 1500x1058  271 KB

В качестве мосфетов – четыре 4C10B от On Semiconductor.

Дизайн, прочая элементная база и особенности

На плате распаяно четыре слота для установки модулей DRAM DDR4. Поддерживается до 64 Гбайт и двухканальный режим.

450x350  39 KB. Big one: 1500x1168  304 KB

В спецификациях платы поддержка частот памяти разбита на три группы. Первая – при установке процессоров AMD Ryzen второго поколения (Pinnacle Ridge) заявлена поддержка до 3466 МГц, при этом отметки выше 2666 МГц и выше снабжены оговоркой «O.C.», что означает «режим разгона» или, дословно, «не гарантируется». Для процессоров AMD Ryzen первого поколения (Summit Ridge и Raven Ridge) заявляется до 3200 МГц (также с пометкой «O.C.» свыше 2667 МГц). Для AMD APU Bristol Ridge и Athlon указывается лишь 2133 и 2400 МГц.

Интересно, что сама AMD для Pinnacle Ridge заявляет стабильную работу с частотой 2933 МГц. В остальном противоречий не наблюдается: для Summit Ridge и Raven Ridge AMD гарантирует работа любых двух (по одному на канал) одноранговых модулей на частоте 2667 МГц, двух двухранговых модулей – 2400-2667 МГц, а четыре модуля любых типов - 1866 МГц. Для Bristol Ridge ограничения еще жестче, да и максимальный имеющийся в них множитель соответствует частоте 2400 МГц.

Слоты оснащены классическими защелками с одной стороны и фиксаторами с другой, хотя никакого конфликта с видеокартами и близко не намечается.

450x301  39 KB. Big one: 1500x1004  317 KB

Под разъемом основного питания ATX распаяна колодка USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), устройства под которую пока распространены очень слабо, ассортимент их мал, а цена – наоборот велика. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 продается на том же Amazon за $19.49.

450x301  37 KB. Big one: 1500x1004  261 KB

Еще ниже на плате размещены шесть «лежачих» разъемов SATA. Длинномерная видеокарта с массивной системой охлаждения, установленная в верхний слот PEG не ограничивает доступ к ним.

450x202  25 KB. Big one: 1500x674  190 KB

Также на плате установлено два посадочных места M.2, одно из которых снабжается специальной съемной металлической пластиной с термоинтерфейсом для лучшего отвода тепла с установленного устройства. Оба M.2 можно использовать для организации подсистемы хранения данных.

450x184  24 KB. Big one: 1500x612  179 KB

В верхнем M.2 (маркировка M.2_1), подключенном к процессору, при установке Summit Ridge, Raven Ridge и Pinnacle Ridge доступны интерфейсы PCI-Express 3.0 х4 и SATA3, при установке Bristol Ridge – только SATA3. В нижнем M.2 (маркировка M.2_2), подключенном к набору системной логики AMD X470, доступны PCI-Express 3.0 x2 и SATA3 (нужно заметить, что если задействовать любой из слотов PCIEX1_1 и PCIEX1_3 или оба, то в M.2_2 останется доступен только SATA3). Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм и 22 х 80 мм, а в верхний M.2 можно установить и 22 х 110 мм.

300x274  63 KB 300x274  64 KB
Samsung SM961 128 Гбайт в M.2_1 и M.2_2: зависит от SSD – иногда двух линий может не хватать.

По нижнему краю платы мы обнаружим (справа налево):

450x140  19 KB. Big one: 1500x467  161 KB
  • Под разъемами SATA - колодку CLRTC для сброса настроек BIOS;
  • Колодку PANEL для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, индикаторы активности, системный динамик);
  • Два разъема для подключения вентиляторов;
  • Два разъема для подключения светодиодной подсветки;
  • Одну колодку для подключения двух USB 3.1 Gen 1;
  • Две колодки для подключения двух портов USB 2.0;
  • Некая пятиконтактная колодка, которая никак не обозначается и в инструкции к плате не упоминается;
  • Колодку для подключения модуля шифрования TPM;
  • Колодку T_SENSOR для подключения термопары (над TPM);
  • Колодку COM-порта;
  • Колодку фронтальной аудиопанели корпуса системного блока.

Левый край платы традиционно отведет под аудиотракт, контроллер ввода-вывода и сетевой контроллер.

450x600  108 KB. Big one: 708x1455  186 KB

Аудиотракт изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.

450x221  26 KB. Big one: 1500x738  211 KB

С той же целью накрыт металлическим кожухом и сам аудиокодек Realtek ALC1220.

450x221  26 KB. Big one: 1500x738  211 KB

Помимо современного аудиоконтроллера в аудиотракте также используются жидкостные конденсаторы Nichicon и установлено два операционных усилителя - Texas Instruments R4580I и OPA O1688A (это при том, что у ALC1120 есть один свой встроенный усилитель).

450x298  37 KB. Big one: 1500x992  247 KB

А вот на разъемах ASUS сэкономила: визуальных признаков позолоты не наблюдается (как на колодке на самой плате, так и разъемы задней интерфейсной панели)

Выше распаяны контроллер ввода-вывода (I/O) ITE IT8665E и гигабитный сетевой контроллер Intel i211-AT.

450x301  33 KB. Big one: 1500x1004  259 KB
