Обзор и тестирование видеокарты MSI GeForce GTX 1070 Ti Gaming 8G (страница 4)

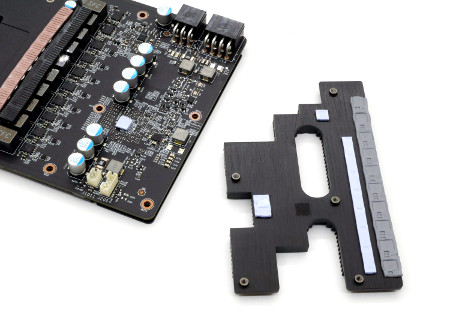

Подсистеме питания достался ребристый низкопрофильный теплорассеиватель с серой термопрокладкой. Его производительность увеличена благодаря расширению площади; как следствие, радиатор накрывает всю свободную зону PCB.

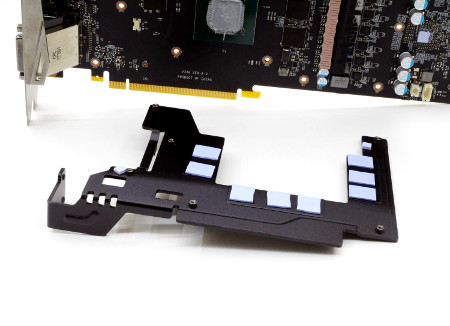

Микросхемы видеопамяти довольствуются пластиной, плавно переходящей в ребро жесткости, которое крепится к интерфейсной панели.

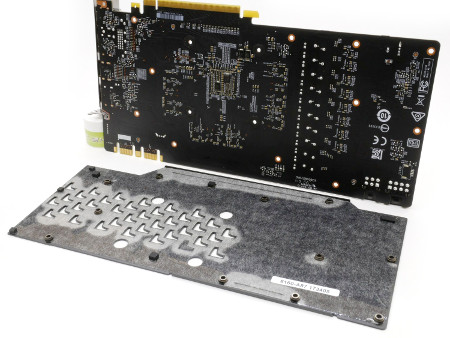

Завершающим этапом становится массивный «бэкплейт». С печатной платой он не контактирует, но от прогиба текстолита видеокарту предохранит.

Печатная плата

MSI GeForce GTX 1070 Ti Gaming 8G построена на оригинальной печатной плате черного цвета. Пользователи со стажем могут вспомнить младшую модель GeForce GTX 1070.

Применяется качественная элементная база Military Class, в которую входят твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.

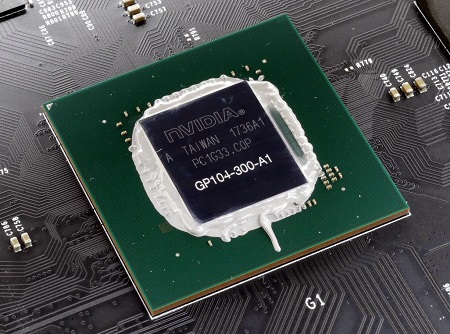

Сердцем героя обзора стал графический процессор GP104-300-A1, произведенный по 16 нм техпроцессу на 36-й неделе 2017 года (сентябрь). Он включает 2432 шейдера, 64 блока растеризации и 152 текстурных блока.

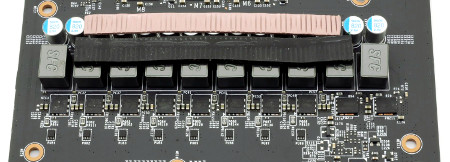

Общая формула подсистемы питания насчитывает одиннадцать фаз: восемь фаз отведены на графический процессор, две – на видеопамять, одна – на PLL.

В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.

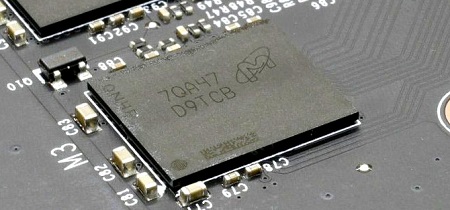

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 7QA47 D9TCB.

Тактовая частота памяти составляет 2002 МГц, эффективная частота – 8008 МГц.
