Система мониторинга

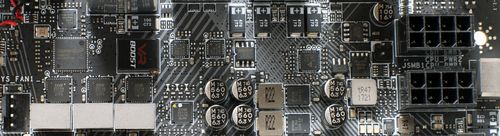

На печатной плате расположено шесть разъемов для подключения устройств охлаждения. Два основных – это коннектор процессора и помпы, а также четыре вспомогательных для различного типа вентиляторов. Все они четырехконтактные и управляются по DC/PWM принципу.
реклама

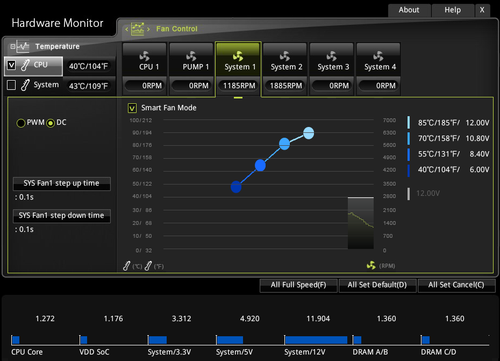

CPU Q-Fan Control
Каждый вентилятор можно настроить по нескольким параметрам:
- Тип подключения;
- Источник корректировки оборотов (на плате расположено с десяток термодатчиков плюс три выносных);
- Время отклика на увеличение и уменьшение оборотов в долях секунд.
Также легко на лету переключается тип управления – линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то останавливается.
Жестких ограничений по настройкам нет, все вентиляторы привязываются к любым источникам, а их действительно очень много, включая две точки на системе питания. Таким образом нет смысла давать разъяснения для каждого разъема.
реклама

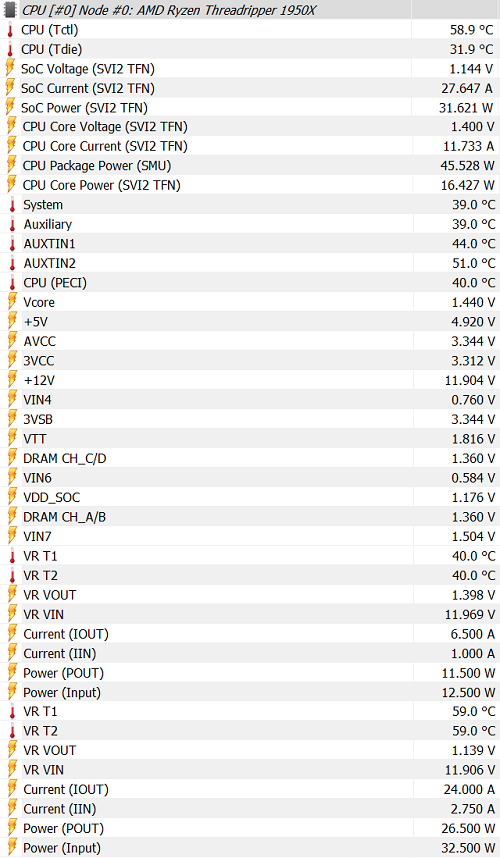

Отдельно стоит упомянуть микросхему мониторинга. Она легко распознается программами типа HwInfo и передает множество данных. Например, можно оценить в амперах, ваттах и вольтах электроэнергию, поступающую на преобразователь питания. Что интересно, данные поступают с обоих преобразователей: с IR 35201 и 35204, а также с системы мониторинга Nuvoton NCT6795D.
Заключение
Сложно говорить о потенциале платформы AMD Ryzen Threadripper, протестировав лишь один экземпляр процессора Ryzen Threadripper 1950X и одну материнскую плату. Так что подведем итоги изучения модели MSI.
После детального теста MSI X399 Gaming Pro Carbon AC выявляется одна проблема – это невозможность высокого разгона без дополнительного охлаждения системы питания. С одной стороны, при ее создании использованы очень приличные компоненты, с другой – из-за условий расположения радиатор, ответственный за охлаждение, недостаточно массивен. И это объясняет крепление для вентилятора в комплекте поставки.
Причем обмануть систему нельзя, ведь без него можно рассчитывать лишь на штатный режим работы процессора. По крайней мере, это справедливо для Ryzen Threadripper 1950X с уровнем TDP 180 Вт. При достижении планки 230 Вт зона VRM модели MSI перестает справляться. Удивляет и скромное число настроек в BIOS (особенно после знакомства с решениями на Intel Z370). Нет даже элементарного адаптивного режима для настройки напряжений Vcore.
В остальном конфигурация на базе системной платы MSI X399 Gaming Pro Carbon AC обладает рядом достоинств: это и полноценные четыре слота PCI-e, и три разъема M.2 со скоростями 4х, и прочее. Такая обвязка на фоне Intel LGA 2066 действительно впечатляет и ради нее стоит рассмотреть платформу AMD Ryzen Threadripper.
По итогам обзора материнская плата MSI X399 Gaming Pro Carbon AC получает награду:
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI X399 Gaming Pro Carbon AC.

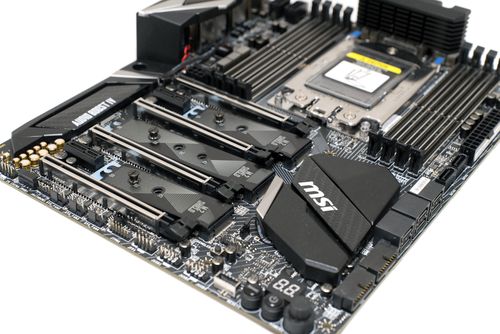

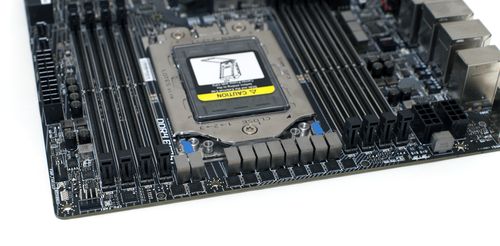

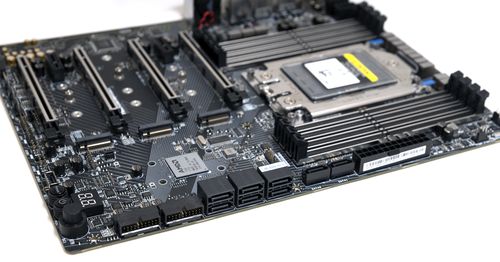

За кадром
