Возможности BIOS
Помимо настроек работы слотов, портов и прочего наибольший интерес представляет раздел разгона, с него и начнем…

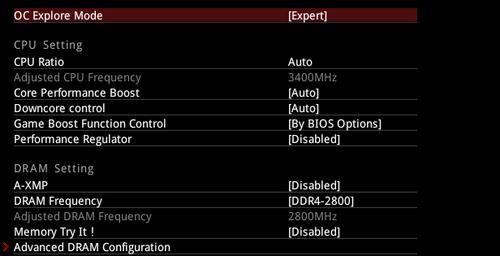

На выбор предоставляется два режима разгона – нормальный и эксперт. В чем их различие – понять не удалось, все функции присутствуют и в том и в другом режиме, а какие именно, мы сейчас и узнаем.
- CPU Ratio – множитель процессорных ядер с шагом 0.25Х;
- Core Performance Boost – активация XFR AMD. В выключенном положении процессор не поднимает частоты ядер.
реклама

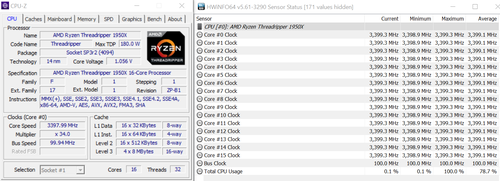

Все ядра постоянно работают под нагрузкой на 3.4 ГГц. Если активировать энергосбережение, то частота ЦП падает до 550 МГц.
- Downcore Control – позволяет отключать ядра на кристаллах;
- GameBoost – управление автоматическим разгоном. Либо через BIOS, либо вращающейся кнопкой, расположенной на материнской плате рядом с кнопками включения и перезагрузки;
- AXM – активация профилей AXM AMD. При отсутствии таковых нормально подтягиваются настройки из прописанного в памяти профиля XMP;
- Dram Frequency – частота памяти;
- Memory TryIT! – возможность проверить разогнанную частоту памяти без риска получить полностью не загружающуюся систему;
DigiAll Power – меню с настройками энергопитания процессора и остальных важных частей системы;
- CPU LCC – компенсация падения напряжения Vcore: Auto, от 01 до 08 (прекрасно работает в авторежиме до 1.25-1.275 В, дальше даже на 08 не может удержать напряжение в заданном интервале);
- CPU VRM Over temperature protection – настраивает защиту по температуре на системе питания процессора: Auto, от 100 до 125°C с шагом 5°C;
- VR 12VIN OCP – включение и отключение защиты по силе тока на цепи +12В.
Остальные пункты меню касаются схожих настроек по защите каналов памяти и температуры VRM систем памяти (AB-канал и CD-канал) с максимальной температурой до 150°C.
- CPU Core Voltage – напряжение для процессора;
- VDD SoC Voltage – напряжение шины.
Дальше идут напряжения вспомогательных систем. А теперь о диапазонах этих самых напряжений.
CPU Core Voltage | от 0.9 В до 1.7 В с шагом 0.125 В |
VDD SoC Voltage | от 0.9 В до 1.4 В с шагом 0.125 В |
CLDO_VDDP | от 0.7 В до 1.4 В с шагом 0.005 В |
CPU 1P8 | от 1.6 В до 2.4 В с шагом 0.1 В |
DRAM CH A/B | от 1.08 В до 1.5 В с шагом 0.01 В |
DRAM CH A/B VPP | от 2.4 В до 3.2 В с шагом 0.01 В |
DRAM CH A Vref | от 0.12 В до 1.235 В с шагом 0.015 В |
DRAM CH B Vref | от 0.12 В до 1.235 В с шагом 0.015 В |
DRAM CH C/D | от 1.08 В до 1.5 В с шагом 0.01 В |
DRAM CH C/D VPP | от 2.4 В до 3.2 В с шагом 0.01 В |
DRAM CH C Vref | от 0.12 В до 1.235 В с шагом 0.015 В |
DRAM CH D Vref | от 0.12 В до 1.235 В с шагом 0.015 В |
ProM Core | от 0.85 В до 1.8 В с шагом 0.01 В |
ProM PHY | от 2.3 В до 3.2 В с шагом 0.1 В |

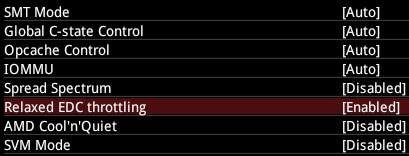

Раздел опций процессора:
- SMT – включение аналога Hyper Threading;
- Global C-State – управление глубиной режимов энергосбережения;
- Relaxed EDC – включение и выключение расширенного диапазона работы процессора без троттлинга.
Параметры CnQ и SVM, думаю, всем известны и так.
