О системе питания

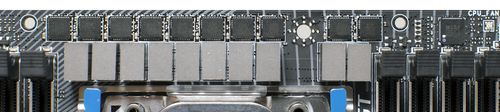

Система питания на первый взгляд состоит из десяти фаз, однако это не так. Да, десятка основных фаз сосредоточена над процессорным разъемом.
реклама

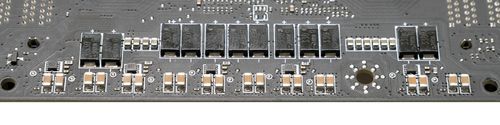

К питанию процессора подается напряжение с пяти фаз (IR3555), подключены они через удвоители (IR3599), поэтому принято считать как десять.
За их управление отвечает контроллер (IR35201). Всего он поддерживает до восьми фаз в различных конфигурациях (8+0, 7+1, 6+2). Подтверждена совместимость данной модели со спецификациями Intel VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP82 Rev 1.2 и AMD SVI2 REV 1.06. Совместим с I2C.
Вторая часть системы питания поместилась только за слотами оперативной памяти по левую часть печатной платы.

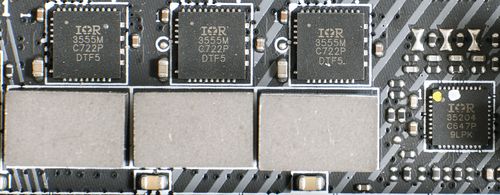

Через ШИМ-контроллер IR 35204 подается вспомогательное напряжение еще по трем фазам. Это двухканальный контроллер для питания VDD и VDDNB. Три фазы представлены как 2 + 1.
реклама

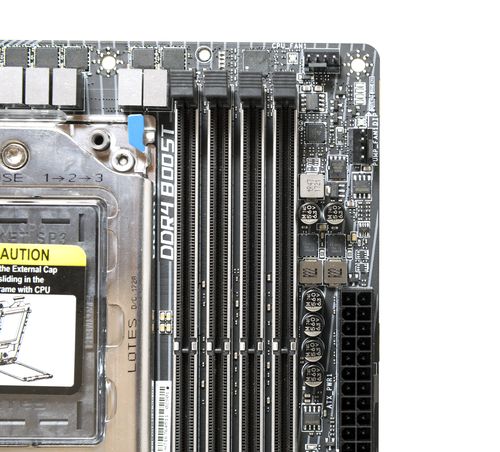

По обе стороны процессорного разъема размещено по четыре слота памяти. Обе группы питаются от двухфазной системы, состоящей из контроллера и пары мосфетов.
Питание на материнскую плату подается по двум коннекторам 8 pin.
А для компенсации напряжений к основным PCIe слотам подведен коннектор 6 pin PCIe.
