Тестовый стенд
- Материнская плата: MSI X399 Gaming Pro Carbon AC (AMD X399, Socket TR4);
- Процессор: AMD Ryzen Threadripper 1950X;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair, 4 x 4 Гбайта;
- Видеокарта: GeForce GTX 1080;
- Накопитель SSD: Samsung 850 Evo, 250 Гбайт;
- Накопитель SSD: Samsung 960 Evo, 500 Гбайт;
- Жесткий диск: Seagate Desktop SSHD, 4 Тбайт;
- Блок питания: Corsair AX1500i 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Режимы работы и разгон
Процессор AMD Ryzen Threadripper 1950X содержит несколько степеней защиты, а его рабочие частоты лежат в интервале 3.4-4.0 ГГц.
реклама
Добавим сюда и некий режим OverBoost, прибавляющий еще до 200 МГц сверху в зависимости от температуры и энергопотребления. Причем эти 200 МГц распространяются не на один поток, а до четырех потоков. В принципе, описание работы новинки у AMD указано не в явном виде и слишком расплывчато. Теоретически при запасе по температуре и с отключенным лимитом энергопотребления XFR должен как-то проявляться, но на деле его воздействие видно только при частичных нагрузках.
В номинальном режиме работы материнская плата MSI X399 Gaming Pro Carbon AC продемонстрировала результаты, полностью совпадающие с рекомендациями AMD.

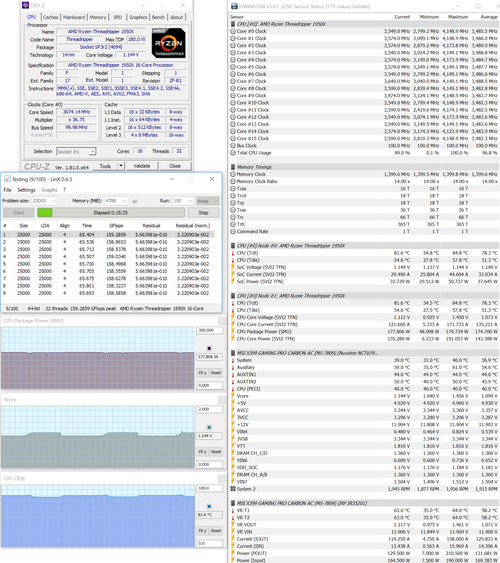

Максимальная частота процессора поднималась до 4175 МГц, под стопроцентной нагрузкой все ядра просели до 3.4 ГГц. Vcore при этом составлял чуть более 1 В, точнее 1.040 В.
Затем процесс изучения плавно перешел к попыткам разогнать Ryzen Threadripper 1950X, начав сразу со сложного режима 4.1 ГГц. Первая попытка – неудача, процессор с Vcore 1.4 В быстро споткнулся о непонятный лимит, из-за чего частота всех ядер упала до 550 МГц. Следующим шагом было снижение эффективной частоты и напряжения. На частоте 4.0 ГГц при Vcore 1.375 В – аналогичное поведение, 1.35 В – те же 550 МГц в LinX.

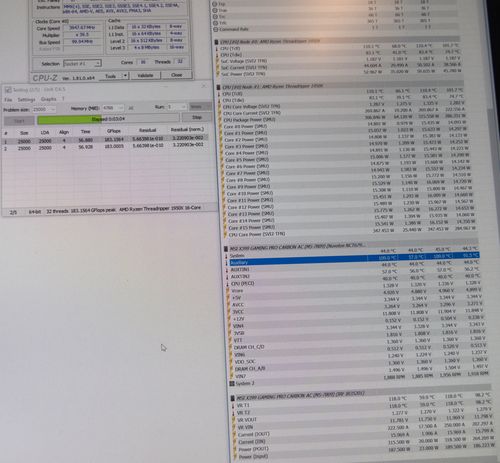

В попытках найти стабильную частоту мною были опробованы с десяток комбинаций настроек напряжений и LLC в BIOS, пока внимание не привлекла температура системы питания:
Нагрев без внешнего вентилятора доходил до 118°C. Опустив руки пришлось резко умерить аппетиты и поставить частоту 3.8 ГГц, подбирая рабочее напряжение.
реклама

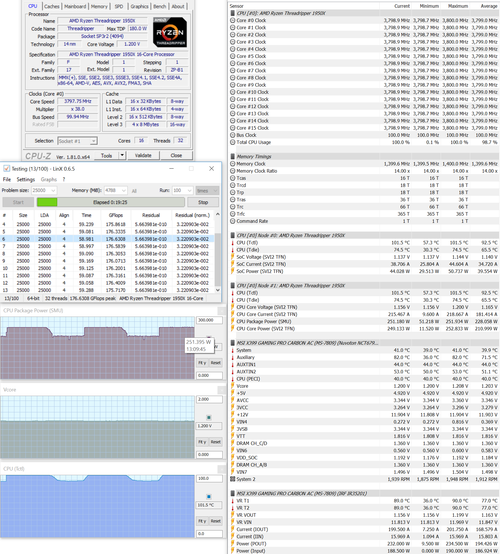

При напряжении 1.275 В и частоте 3.8 ГГц – ошибка через семь минут, температура VRM системной платы близка к 100°C.

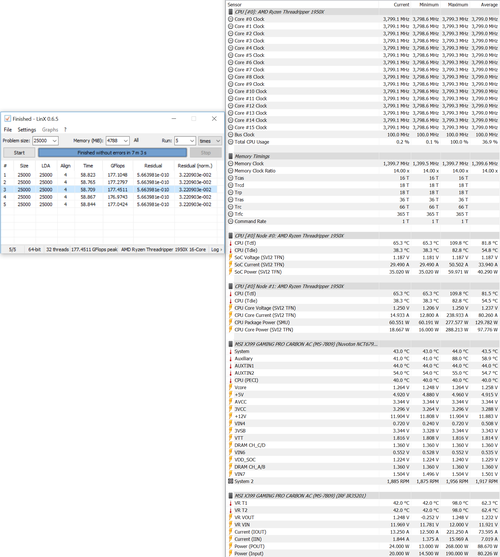

При снижении напряжения до 1.25 В и частоте 3.8 ГГц – ошибка через те же семь минут, температура зоны VRM снова близка к 100°C.

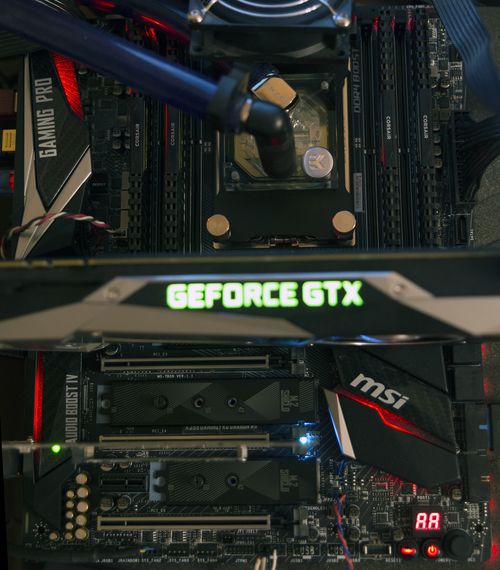

После этого пришлось более подробно изучить BIOS материнской платы и установить внешнее охлаждение радиатора системы питания (OC Fan Holder).

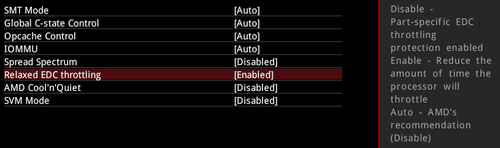

А также отключить, точнее притупить бдительность системы сброса частот процессора, активировав Relax EDC throttling в BIOS.

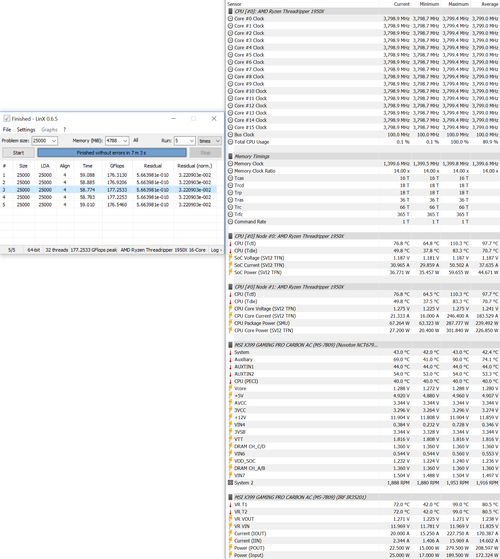

Частота процессора – 3.8 ГГц, напряжение Vcore – 1.208 В, сохраняется полная стабильность, пока настройки BIOS выбраны по умолчанию. Никакие лимиты не отключены; единственное, что пришлось убрать – функции энергосбережения. LLC выставлен в Auto. Попробуем следующий шаг – 3.9 ГГц…
При напряжении 1.3 В процессор уходит в режим троттлинга на десятой минуте теста…

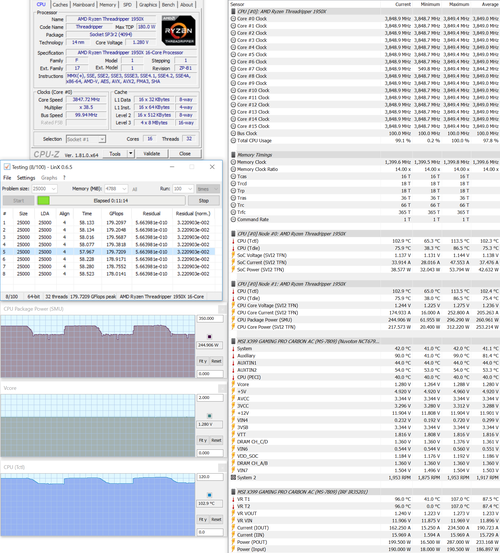

Снижаем напряжение до 1.275 В, и история повторяется. Посмотрите на температуру системы питания! Она вновь поднялась почти до 100°C. Не здесь ли кроется общая нестабильность разгона?
При 1.265В и ниже процессор не был способен работать под нагрузкой. Систематически появлялась ошибка с синим экраном. Не уверен, что всю вину можно переложить на модель MSI, поскольку возможно стендовый экземпляр Ryzen Threadripper очень неудачный.
Но кое-какие выводы сделать можно: при разгоне Ryzen Threadripper 1950X потребляет более 300 Вт, а для этого требуется мощная система питания, которая в свою очередь должна хорошо охлаждаться. И герой обзора не относится к таким. Близко расположенные мосфеты и дроссели не позволили оснастить зону VRM достаточно массивным радиатором. Эксплуатировать MSI X399 Gaming Pro Carbon AC без внешнего охлаждения можно только в штатных режимах работы CPU. А разгон с поднятием напряжения выше 1.25 В уже требует активного охлаждения радиатора.
реклама

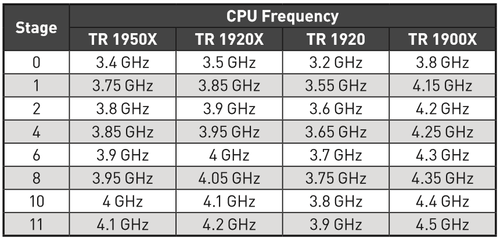

Для упрощения разгона предусмотрена аппаратная вращающаяся кнопка Game Boost. В инструкции приведен алгоритм, выглядящий так:
Соответственно при нем сохраняются функции энергосбережения.
