О дизайне PCB
Задача обеспечить питанием процессор, выделяющий до 180 Вт тепла, по сути не так проста. Инженерам MSI пришлось столкнуться с трудностями размещения VRM, как это некогда было с материнскими платами для многоядерных процессоров Intel. В случае Ryzen Threadripper сделать это оказалось еще сложнее, поскольку AMD советовала и даже рекомендовала располагать слоты оперативной памяти на минимальном расстоянии от сокета.

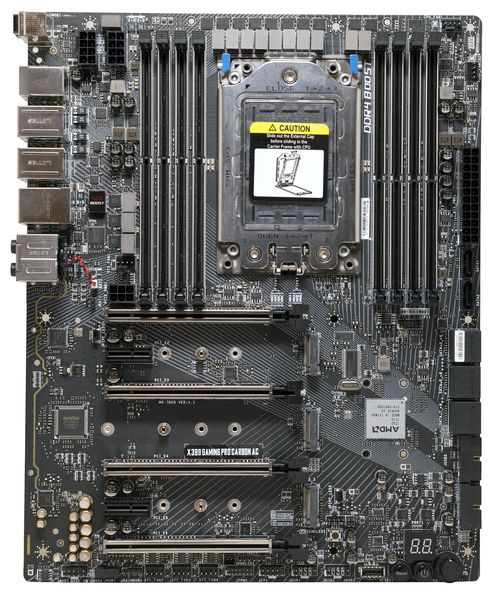

Даже при первом взгляде видно, насколько близко они расположены по отношению к процессорному разъему. Под зону VRM осталось совсем мало места – только над процессором. А там воткнуть все фазы физически невозможно. Точнее, это надо сделать правильно, оставив место под систему охлаждения. В результате система питания разделилась на две части: первая – процессорная, над сокетом; вторая – вспомогательное напряжение левее 3/4 каналов памяти.
Еще одно спорное место – это первый слот PCIe 16x. Он достаточно близок к сокету и, возможно, при использовании массивного воздушного охлаждения будет мешать установке некоторых видеокарт. Естественно, все три разъема М.2. удалось втиснуть лишь в пространство между слотами PCIe. И они, кстати, все снабжены охлаждением.
реклама

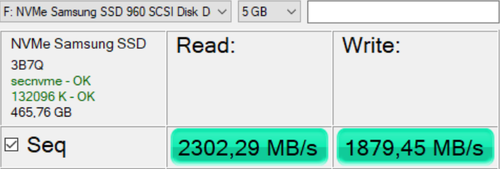

Мы не упустили возможность проверить быстродействие платы PCIe с быстрым твердотельным накопителем Samsung 960 Evo. И со внешней платой с 4-8х линиями PCIe, напрямую подключенными к процессору, и через разъемы М.2 получились в среднем такие результаты (используется драйвер Samsung NVMe):
Скорость обмена данными по записи соответствует средним показателям, а по чтению не дотягивает до лучших результатов ~300-400 Мбайт/с.

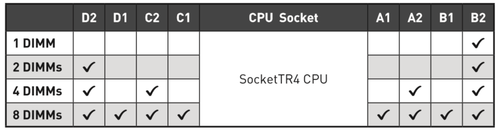

Устанавливать модули оперативной памяти нужно по вышеприведенной схеме. Отметим, что запустить систему с парой планок DDR4 намного легче, чем с четырьмя. Мне потребовалось трижды поменять местами модули, чтобы получить стабильный запуск материнской платы.
Как правило, один из четырех модулей отказывался опознаваться с ошибкой С0/С1. Но после нахождения благоприятных номеров слотов материнская плата MSI вела себя показательно стабильно.
реклама
Режим Game Boost позволяет без внесения настроек в BIOS разгонять процессор на фиксированные величины (подробнее – в разделе о разгоне)

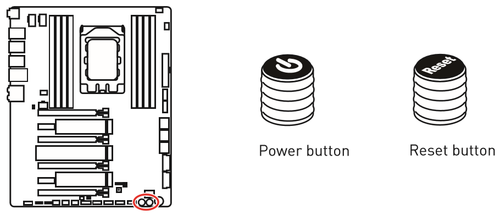

Кнопки включения и перезагрузки снабжены подсветкой и корпусами, вдобавок прикрыты пластиковым кожухом.

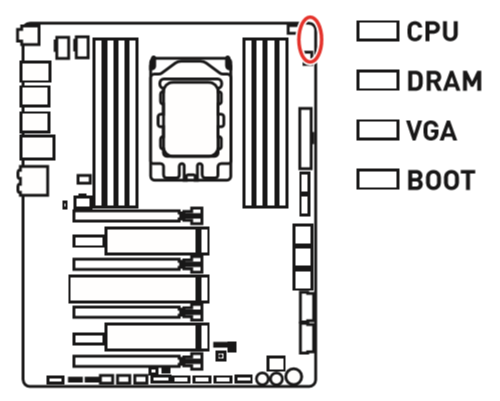

Быстро оценить проблему при старте помогут светодиодные индикаторы процессора, памяти и видеокарты. Рядом установлен привычный POST-индикатор.

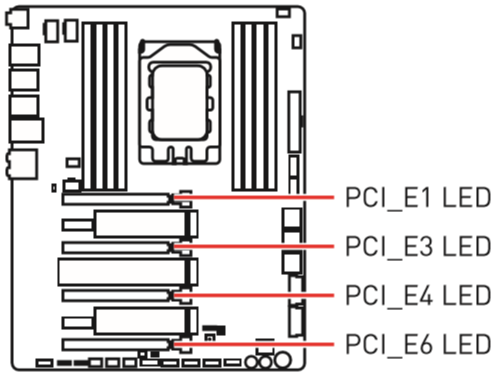

А вот и светодиоды, показывающие активность слотов PCIe.
В зависимости от цвета наглядно показано, с каким числом соединений работает слот: красный – 16х, белый – 8х, 4х или 1х.
Кроме того, подсвечиваются задействованные разъемы Dimm и активирован ли профиль XMP.

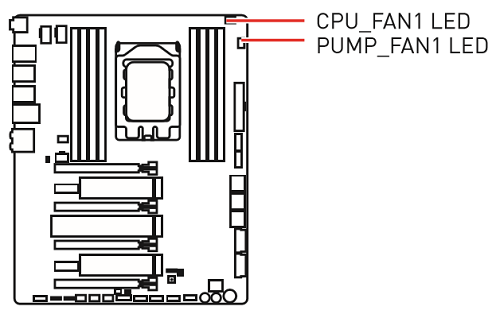

Цвет светодиода около коннектора для вентиляторов показывает, какой режим работает: красный – PWM, белый – DC.
Впрочем, стандартный POST-индикатор является основной диагностической единицей в момент старта системы.
