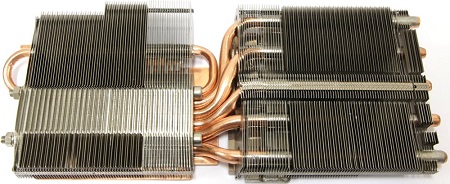

Конструкция системы охлаждения классическая. За основу взят алюминиевый радиатор с медными тепловыми трубками.

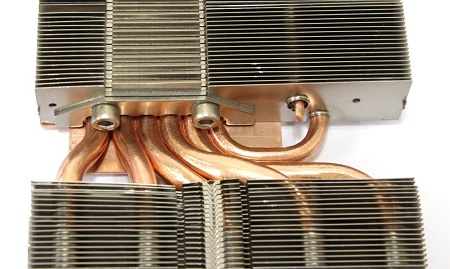

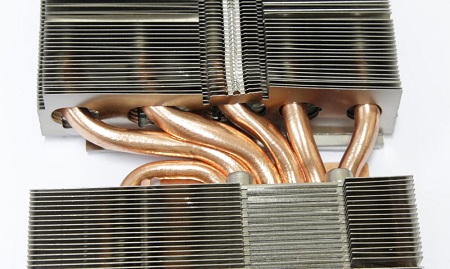

Тепловых трубок шесть штук: пять по 8 мм и одна 6 мм. Первые пять проходят через основание, а потом выходят в сторону и пронизывают по пути массив алюминиевых ребер.
реклама

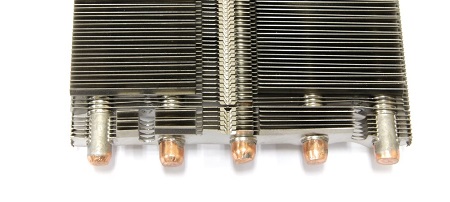

В основании находится толстая медная пластина, к которой припаяны тонкие алюминиевые ребра с толстыми алюминиевыми пластинами. Все это стянуто двумя винтами с гайками и образует сердечник.
Последняя тепловая трубка проходит через основание и загибается обратно, разворачиваясь и пронизывая два раза массив из алюминиевых пластин.
реклама

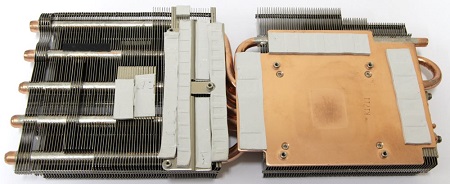

В основании находится большая пластина, которая в том числе закрывает микросхемы памяти. Для охлаждения элементов питания существует своя пластина, которая припаяна к ребрам. В качестве термоинтерфейса используются терморезинки. Все элементы конструкции радиатора пропаяны, поэтому теплоотвод должен быть максимально эффективным.
Обратите внимание на то, что в прошлый раз мы видели технологию прямого контакта тепловых трубок с кристаллом. Здесь иная картина и посредником служит толстая медная пластина, припаянная к тепловым трубкам. На мой взгляд, такая конструкция окажется более эффективной в итоге.
Отметим сразу и грустный момент. Ребра радиатора расположены перпендикулярно к плате и воздушный поток, проходя через них, будет гнать горячий воздух вверх и вниз карты. Это будет соответственно слот PCI-e и внутреннее пространство корпуса. С такой организацией мало что будет выходить за пределы системного блока даже при наличии скромного количества отверстий на задней панели видеокарты.

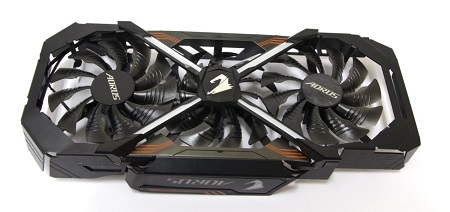

К радиатору четырьмя маленькими саморезами крепится металлический кожух с вентиляторами и элементами подсветки.

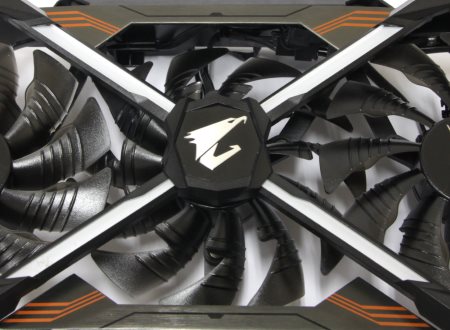

Хорошо заметно, что центральный вентилятор крутится в другую сторону, нежели боковые. Кроме того, мы видим, что все три двигателя находятся в одной плоскости и центральный мотор никуда не утоплен.
Весь секрет здесь в форме лопастей. В них предусмотрены специальные вырезы таким образом, чтобы они друг за друга не цеплялись. Мне кажется, что это компромиссное решение в плане экономии пространства. Какой при этом будет воздушный поток - неизвестно и кроме того крыльчатку пришлось сделать явно выше, чтобы так сконфигурировать вентиляторы. Поэтому не стоит удивляться тому, что видеокарта получилась более двух слотов в толщину. Хочется задать вопрос производителю: три нормальных вентилятора на 90 были бы хуже?

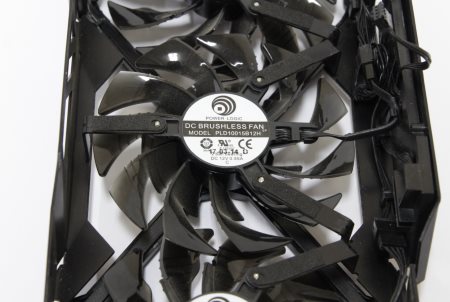

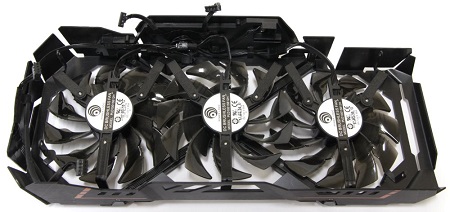

Все три двигателя хорошо видно. Все они одинаковы и сидят на одном канале. Здесь используются устройства Power Logic PLD10015S12H с техническими характеристиками 12 В, 0,55 А.
Точно такие же были на Gigabyte Aorus Radeon RX580 XTR 8Gb, но забегая вперед, отмечу, что здесь существенно отличается логика управления и они не раскручиваются выше 2880 об/мин.
В кожух встроено несколько групп RGB светодиодов. Четыре находятся спереди по диагоналям от эмблемы в середине.

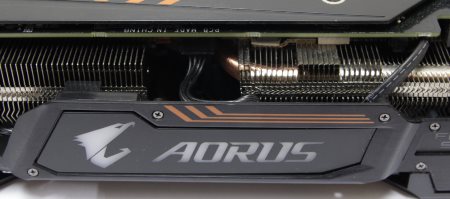

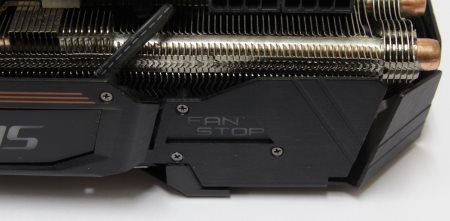

Еще две расположены сверху. Одна подсвечивает надпись Aorus, а другая индикатор Fan Stop.
реклама
Последний загорается и переливается всеми цветами радуги в тот момент, когда вентиляторы останавливаются.
Это происходит при установленных в системе драйверах и отсутствии нагрузки.

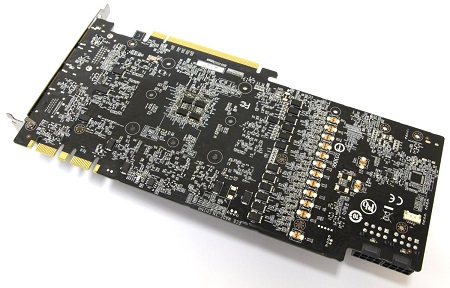

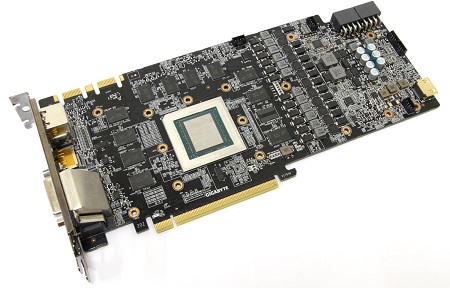

После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.
Перед нами переработанный дизайн эталонной печатной платы. Текстолит темно-коричневый, поверхность глянцевая. Вся подсистема питания расположена в правой части.
