Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор:AMD Ryzen 7 1700 «Summit Ridge»;
- Система охлаждения: Scythe Katana 4;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Corsair HX750W 750 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- SmartBuy Ignition 64 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba + S8FM04.6; из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA3 на базе контроллера JMicron JMS578;
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора).
- Корпус: открытый стенд.
Измерительное оборудование:
- Мультиметр Pecanta DT9205A;
- Мультиметр Mastech MY64;
- Пирометр Fluke 59 MAX.
Точность установки напряжений
В качестве аппаратных средств замера использовались мультиметры Mastech MY-64 и Pecanta DT9205A.
реклама

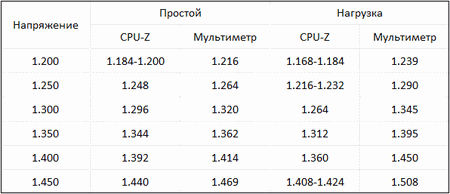

Напряжение CPU Vcore
Замеры проводились в режиме разгона (описывается ниже).
Точность установки напряжения CPU VCore оставляет желать лучшего.
CPU NB/SoC

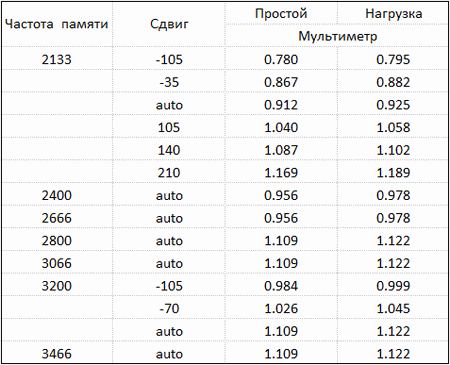

Данное напряжение нельзя выставить прямо, есть только режим «надбавки» (он же «offset», «dvid») – положительной или отрицательной. На платформе AMD напряжение CPU NB/SoC зависит от частоты оперативной памяти – чем она выше, тем выше напряжение. И «надбавка» применяется к этому измененному значению.
Нюанс в том, что на частотах памяти свыше 2800 МГц напряжение и так достигает 1.1 В, а на более высоких частотах на некоторых моделях оно становится еще выше (на MSI при 3333 МГц и более мне доводилось видеть вплоть до 1.21 В). Безопасный предел этого напряжения, по неофициальным данным – примерно 1.15 В. Выше – необходимо интенсивное охлаждение процессора.
реклама
Собственно, здесь мы и видим, что на высоких частотах памяти если и есть смысл трогать данное напряжение, то только в отрицательную сторону (в расчете на удачный экземпляр процессора, требующий меньшее напряжение).
Оперативная память
Напряжение памяти, согласно замерам мультиметрами, завышается примерно на 0.01-0.02 В относительно установленного. Колебания в зависимости от режима (нагрузка/простой) незаметны. Таблицу строить нет смысла.
Разгон и нагрев

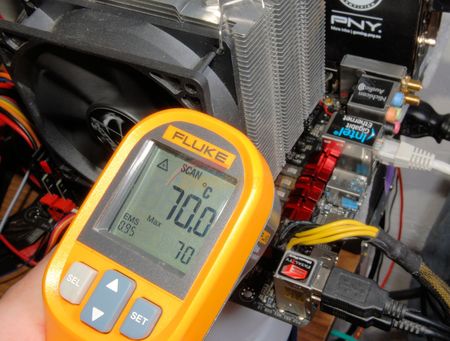

Сначала было решено посмотреть на то, как сильно прогреется плата в штатном режиме работы. После часа непрерывной интенсивной нагрузки, создаваемой приложением OCCT в режиме 64bit small data set максимальные температуры на цепях питания процессора, которые удалось зафиксировать с помощью пирометра, составили примерно 70°C на CPU Vcore…

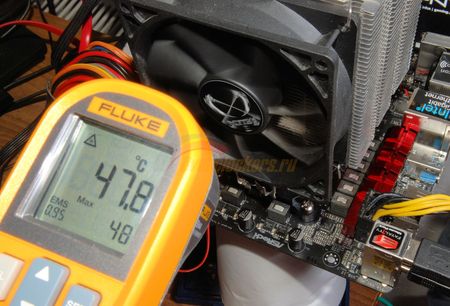

… и 48°C на CPU NB/SoC.
Никаких признаков троттлинга не наблюдается.
Программный мониторинг отображает шесть температур: Motherboard, CPU, Auxiliary, AUXTIN1, AUXTIN2 и CPU (PECI). Однако после внимательного ознакомления с ними возникает некоторое недоумение.
Motherboard и Auxiliary совпадают, похоже, что они отображают температуру процессора. Значения AUXTIN1 и AUXTIN2 всегда колеблются в пределах +105…+107°C, а CPU (PECI) всегда отображает +40°C, иначе говоря, эти три датчика отсутствуют. CPU, судя по всему, отображает показания подсокетного датчика.
Честно говоря, от имиджевой платы с громким именем Fatal1ty ожидаешь куда более продвинутого мониторинга, а тут ASRock сэкономила даже на мониторинге температуры подсистемы питания процессора.

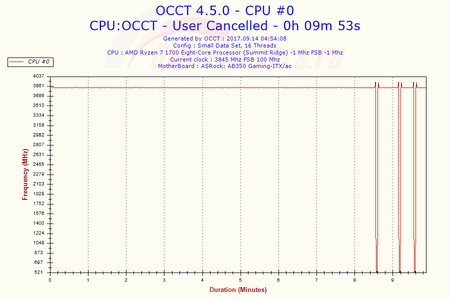

В разгоне всплыл троттлинг: при напряжении 1.4 и частоте процессора 3800 МГц на 8-10 минуте тестов частота процессора начинает сбрасываться на несколько секунд до минимального значения.
реклама

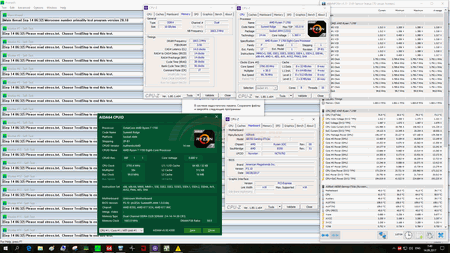

Установка принудительного обдува радиатора цепей питания процессора решает эту проблему. В конечном итоге мне удалось получить стабильную работу процессора AMD Ryzen 1700 на частоте 3800 МГц при фактическом напряжении 1.425 В, а комплект оперативной памяти G.Skill разогнался до 3333 МГц с таймингами 14-14-14-38-56-1T.
Это – не предельный разгон, но для того, чтобы добиться стабильности на частоте 3466 МГц, необходим вручную менять напряжение CLDO_VDDP, доступа к которому материнская плата не предоставляет.
реклама
