Дизайн, прочая элементная база и особенности

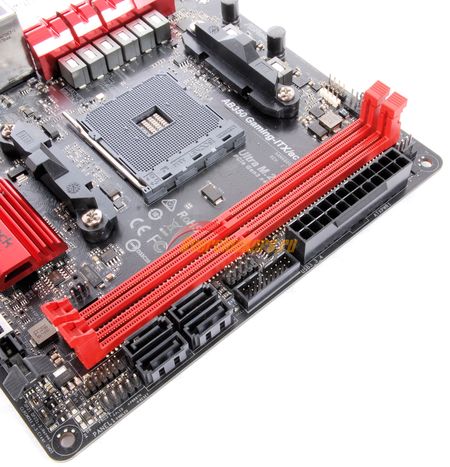

Количество слотов памяти два.
Слоты оснащены классическими защелками с одной стороны и фиксаторами с другой, хотя расстояние до хвостовой части видеокарты, установленной в слот PEG настолько велико, что никаких конфликтов просто не возникло бы.
реклама
В спецификациях платы указана поддержка частот вплоть до 3200 МГц, при этом отметки 2800 МГц и выше снабжены оговоркой «OC», что означает «режим разгона» или, дословно, «не гарантируется», а 2667 МГц обговариваются как зависящие от используемого процессора.
Тут стоит обговорить спецификации процессоров AMD: для Ryzen гарантирована работа одноранговых модулей на частоте 2667 МГц, двухранговые модули могут работать на 2400-2667 МГц, четыре модуля любых типов - 1866 МГц. При этом в BIOS материнской платы (при условии использовании BIOS на базе AGESA 1.0.0.6 и новее) доступны множители до 4000 МГц включительно. Для AMD APU Bristol Ridge ограничения схожи, за исключением того, что в них максимальный заложенный множитель - 2400 МГц.

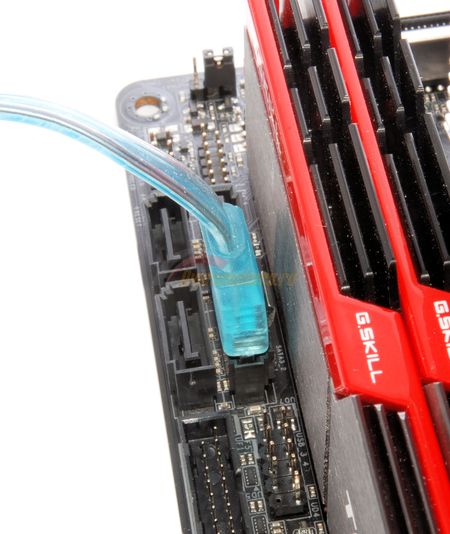

Тут же около слотов размещены две колодки для подключения двух портов USB 2.0 и двух USB 3.1 Gen1 (ранее известного как USB 3.0), колодка для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динами, индикаторы активности), а также разъемы SATA в количестве четырех штук. С последними – свой сюрприз: если использовать шлейфы SATA с защелками, то можно попасть в неудобную ситуацию – защелки могут оказаться заблокированы.

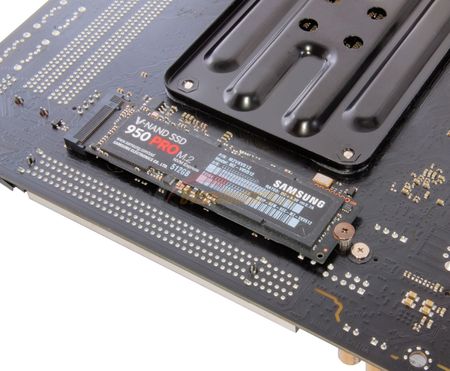

С тыльной стороны платы расположено посадочное место M.2, которое рассчитано на устройства типоразмеров 2242, 2260 и 2280. В нем будут работать, в том числе, PCIe SSD NVMe/AHCI и SATA SSD. При этом помним, что в процессорах AMD APU/Athlon Bristol Ridge количество линий PCIe 3.0, используемых для реализации M.2, урезано с четырех до двух. Иначе говоря, на полной скорости этот разъем будет работать только с процессорами Ryzen.

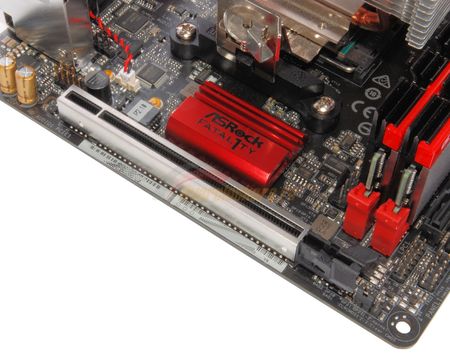

По нижнему краю платы мы обнаружим только графический слот PEG.
реклама
Слот использует линии PCI-Express 3.0 от процессора. Количество линий зависит от установленного процессора: AMD Ryzen имеют 16 линий, тогда как AMD APU/Athlon Bristol Ridge урезаны архитектурно – в них только 8 линий.

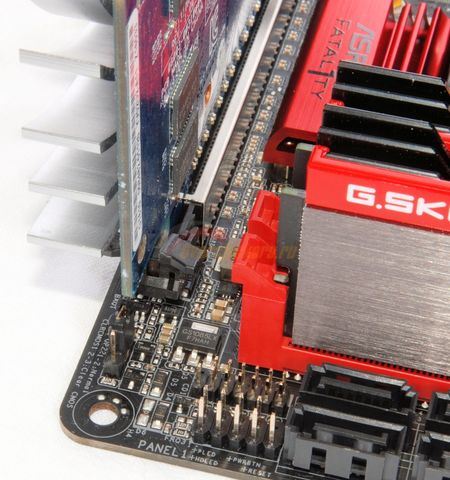

Но истинный ад тесноты творится в левом углу платы
На пятачке размером 4 х 7 сантиметров расположился вертикальный слот M.2 с ключом E, в который установлен WiFi-адаптер и большое количество различной элементной базы:
- Перемычка сброса настроек BIOS;
- Аудиотракт и колодка для подключения фронтальных аудио-разъемов;
- Контроллер ввода-вывода Nuvoton NCT5562D;
- Гигабитный сетевой контроллер Intel i211AT;
- Кроватка с откидными крышечками, в которой установлена микросхема флеш-памяти BIOS;
- Колодка для подключения системного динамика (да, она здесь, а не в правом углу платы).
Даже с учетом того, инженерам ASRock пришлось приклеить батарейку к блоку разъемов задней интерфейсной панели, места осталось настолько мало, что в аудиотракте вместо целой батареи установлено всего два столь модных «высококачественных» конденсатора Nichicon. Отчасти утешает то, что тут используется контроллер последнего поколения Realtek ALC1220.

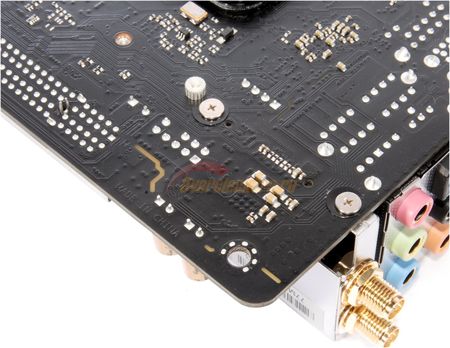

Сам по себе аудиотракт снабжен участками текстолита, лишенными токопроводящих слоев. По замыслу авторов этого приема, это должно снижать уровень электромагнитных наводок на аудиотракт путем изоляции от остальной платы. Одна беда: изолируется почему-то узкий отрезок текстолита вдоль нижнего края платы, на котором и так практически ничего нет.
