Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 1080 Ti X4 Ultra: дыхание четырех ветров (страница 4)

В марте нам представили производительную видеокарту GeForce GTX 1080 Ti, сочетающую мощь GP102 и возможность изменения партнерами Nvidia системы охлаждения и печатной платы. Именно последнее, помимо ТХ, отличало новинку от флагмана Titan X Pascal. Со временем были выпущены и оригинальные версии, об одной из которых и пойдет речь. Что же скрывается за нескромным заголовком Air Boss?

19 июня 2017, понедельник 06:00

Olegdjus для раздела Лаборатория

Страница 4 из 9

Печатная плата

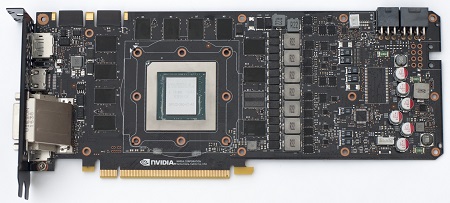

Печатная плата видеокарты Inno3D выполнена в эталонном дизайне.

450x203 66 KB. Big one: 3000x1357 1111 KB

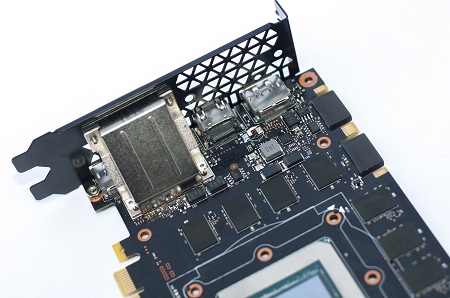

Основное отличие – в наличии видеовыхода DVI-D. С одной стороны, это обеспечивает совместимость с большим количеством мониторов, с другой – лишает возможности установить водоблок полного покрытия EK Water Blocks для GeForce GTX 1080 Ti и превратить модель в однослотовую.

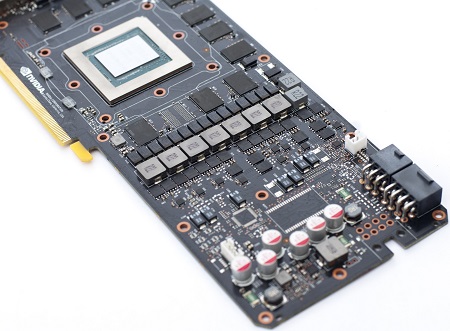

Подсистема питания выполнена по схеме 7+1+2 (GPU/PLL/MEM). Семь сдвоенных фаз, питание 6 + 8 pin, максимальный ток 250 А – все это мы уже видели в обзоре Nvidia GeForce GTX 1080 Ti.

450x331 82 KB. Big one: 3000x2211 1294 KB

И, как уже неоднократно убеждались на просторах нашей конференции, данной конфигурации достаточно для получения не то что средних – самых высоких результатов. Все будет зависеть от температур и качества графического процессора, в любом случае выше головы не прыгнуть.

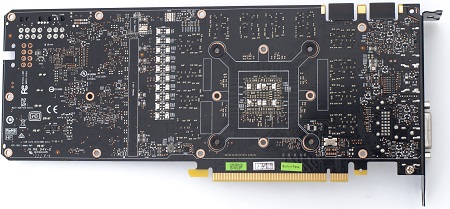

Обратная сторона печатной платы пестрит элементами.

450x209 75 KB. Big one: 3000x1397 1334 KB

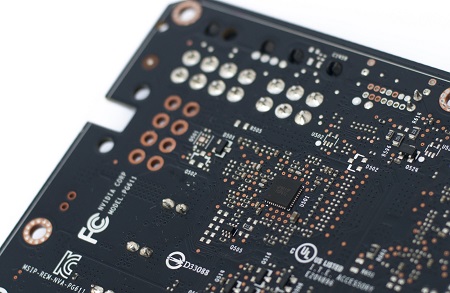

Здесь же располагается частый гость лаборатории – uP9511P, который отвечает за управление напряжением графического процессора.

450x293 81 KB. Big one: 2000x1303 600 KB

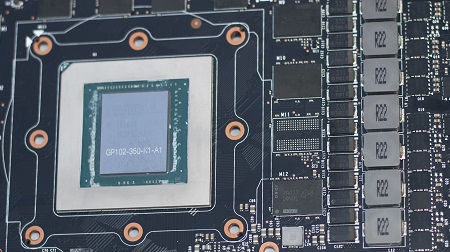

На борту видеокарты расположены одиннадцать микросхем памяти стандарта GDDR5X с маркировкой 7AA77-D9VRL (MT58K256M321JA-110), которые в совокупности с шиной разрядностью 352 бит обеспечивают высокую пропускную способность.

450x252 83 KB. Big one: 2500x1404 1031 KB

Изначально скорость данных микросхем составляет 11 Гбит/с, но инженеры компании Inno3D увеличили ее до 11.4 Гбит/с.

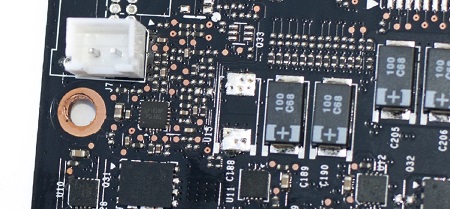

За управление питанием микросхем отвечает ШИМ-контроллер uPI Semiconductor uP1658P.

Технические характеристики и работа СО

Наименование	Nvidia GeForce GTX 1080 Ti	Inno3D iChill GeForce GTX 1080 Ti X4 Ultra
Графический процессор	GP102-350-K1-A1	GP102-350-K1-A1
Техпроцесс, нм	16	16
Размер ядра, мм²	471	471
Базовая тактовая частота, МГц	1480	1607
Тактовая частота с ускорением, МГц	1582	1721
Количество ядер CUDA, шт.	3584	3584
Количество текстурных блоков, шт.	224	224
Количество блоков растеризации, шт.	88	88
Тип памяти	GDDR5X	GDDR5X
Быстродействие памяти, Гбит/с	11	11.4
Объем памяти, Гбайт	11	11
Полоса пропускания памяти, бит	352	352
Дополнительные разъемы питания, pin	6 + 8	6 + 8
Потребляемая мощность, Ватт	250	280
Размеры (ДхВхШ), мм	267.0 х 111.0 х 40.0	302.5 x 115.2 x 55.0
Видеовыходы	3 x DisplayPort 1.4; 1 x HDMI 2.0b	3 x DisplayPort 1.4; 1 x HDMI 2.0b; 1x Dual-link DVI-D

Несмотря на лежащую в основе эталонную печатную плату, у Inno3D iChill GeForce GTX 1080 Ti X4 Ultra есть существенные отличия в заводских частотных характеристиках по сравнению с версией референсного дизайна.
