Внешний вид и особенности конструкции
Зачем изобретать велосипед: стандартный корпус БП с проволочной решеткой вентилятора недорог и функционален, а разнообразить дизайн можно почти бесплатно – с помощью стикеров.
Этот подход позволяет AeroCool раз за разом делать недорогие модели достаточно яркими и узнаваемыми. И здесь вновь напрашивается сравнение с линейкой KCAS, где одним из центральных элементов дизайна были огромные буквы названия на цветных наклейках.
реклама
Размерность корпуса – 149 х 164 х 86 мм, таким образом, AeroCool Higgs-750W на 25 мм длиннее моделей, полностью соответствующих требованиям стандарта ATX. Это характерная черта большинства современных БП высокой мощности. Если вы собираетесь установить его в компактный системный блок, следует заранее убедиться, что они совместимы.
Устройство выполнено по частично модульной схеме. Неотключаемыми оставлены только основные шнуры с разъемами Mainboard и CPU. Остальные кабели подключаются к корпусу БП по мере необходимости.
Все разъемы подписаны, впрочем, ошибиться тут сложно. Кабели PCI-e подключаются к красным коннекторам, все остальные – к черным.

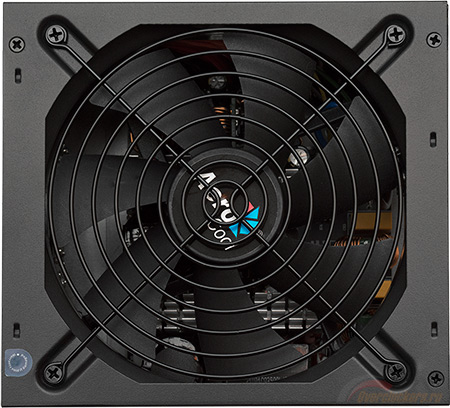

За охлаждение компонентов преобразователя отвечает крупный 140 мм вентилятор, накрытый тонкой проволочной решеткой (кстати, решетку можно легко снять без разборки корпуса, что упрощает чистку блока).
Маркировка вентилятора PY-14025L12S, максимальная скорость вращения составляет 1800 об/мин. О типе подшипника не сообщается, однако мы знаем его ресурс – 60 000 часов (значение типично для гидродинамических подшипников). Что касается формы крыльчатки, вертушка очень напоминает увеличенную в размерах семилопастную «стодвадцатку», которая устанавливается на подавляющее число БП среднего класса.
Похожие «универсальные» 140 мм вентиляторы, способные достаточно эффективно работать при самых разных скоростях вращения, используют в своих блоках многие производители (навскидку можно вспомнить, например, Corsair и Zalman). Еще одна интересная деталь: производитель подчеркивает, что в конструкции используются Г-образные радиаторы с увеличенной площадью рассеивания.
Теперь рассмотрим мощностные характеристики. Как уже отмечалось во вступлении, линия 12 В у этого блока едина – то есть, не разделена на дополнительные виртуальные каналы с ограничениями по силе тока. Такая схема позволяет избежать проблем с распределением нагрузки по разъемам.
реклама
Сила тока на линии 12 В может достигать 62 А, что соответствует мощности 744 Вт. Это 99.2% от заявленного номинала БП, образцовый показатель! Сила тока на линиях 3.3 В и 5 В ограничена на уровне 20 А, максимальная суммарная мощность этих каналов составляет 120 Вт.

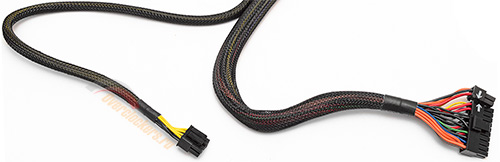

Теперь о разъемах. Сначала рассмотрим неотключаемые шнуры.
Они выполнены в виде кабелей круглого сечения с дополнительной оплеткой. Составные разъемы CPU 4+4-pin и Mainboard 20+4-pin обеспечивают совместимость БП с абсолютным большинством материнских плат.

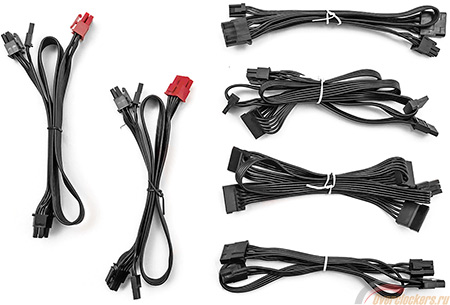

Остальные кабели выполнены в виде плоских шлейфов без дополнительной внешней оплетки.
Для подключения видеокарт предлагается использовать четыре коннектора 6+2 pin, которые размещены на двух шнурах попарно. Что ж, такой набор полностью соответствует уровню БП. Судя по заявленным характеристикам, AeroCool Higgs-750W без труда может обеспечить энергией пару флагманских видеокарт.
Периферию можно подключить к БП с помощью восьми коннекторов SATA и пяти разъемов типа Molex. Кроме того, производитель не забыл и об устаревшем Floppy, который до сих пор используется для питания некоторых плат расширения. Такого набора с запасом хватит для сборки высококлассной домашней системы.

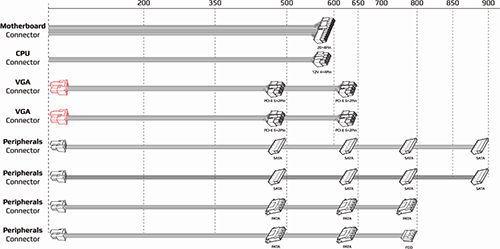

Длина всех кабелей и очередность размещения разъемов показаны на следующей схеме:
Длина шнуров составляет 600/650/800/900 мм, таким образом, блок питания можно использовать в полноформатных игровых корпусах с системой кабель-менеджмента.
Подведем краткий итог внешнего осмотра. Аккуратная сборка, модульная конструкция, мощная единая линия 12 В, крупный вентилятор с качественным подшипником – AeroCool Higgs-750W совершенно не выглядит «удешевленным». Напротив, блок производит впечатление добротной модели высокого уровня. Осталось проверить, как эта конструкция работает на практике.
