Возможности BIOS
Основное меню настроек находится в подменю Extreme Tweaker. Базовые настройки дают вам понятие о простом способе разгона путем изменения множителя.
В прошивке BIOS зашито несколько готовых пресетов, которые подойдут для всех. Тех пользователей, кто готов испытать судьбу и с головой уйти в неизведанный мир, милости просим в ручной режим…
- Напряжение процессора можно изменять в пределах от 0.75 до 1.7 В, при активации режима LN2 оно преодолевает планку 2+ В.
- Напряжение SoC можно изменять в пределах от 0.75 до 1.7 В, при активации режима LN2 оно расширяется до >2 В.
- Напряжение памяти изменяется в пределах от 0.5 В до 2.155 В.
- Напряжение PLL изменяется в пределах от 1.5 В до 2.5 В.
- Напряжение SB изменяется в пределах от 0.7 В до 1.8 В.
реклама

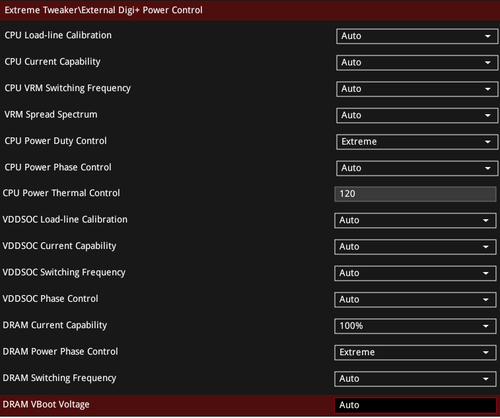

Закладка настроек питания позволяет задавать степень влияния Load Line Calibration и выставлять остальные параметры, касающиеся поведения систем питания.

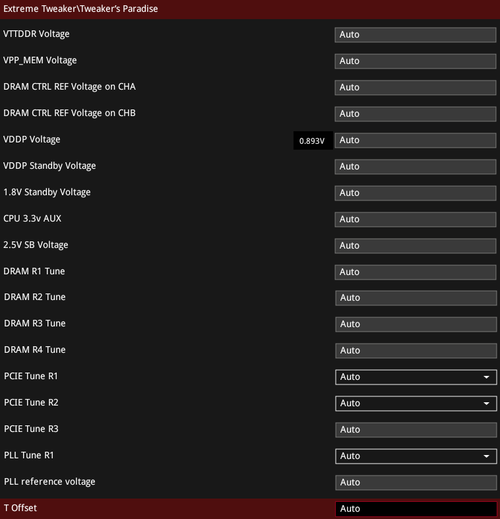

Дополнительные тонкие настройки процессора и вспомогательных систем.

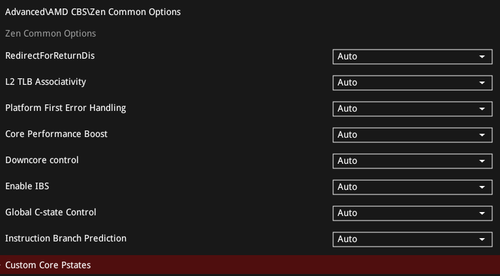

Еще несколько листов настроек перенесено в дополнительные параметры процессора,…
… включая совсем специфичные и ранее ни на одной плате не встречающиеся. И наконец, мы подошли к настройкам энергосбережения ЦП, которые можно задать вручную!
реклама
И это только начало, поскольку для новой материнской платы выпущено всего несколько версий BIOS и дальше список возможностей будет только расширяться.
Система мониторинга

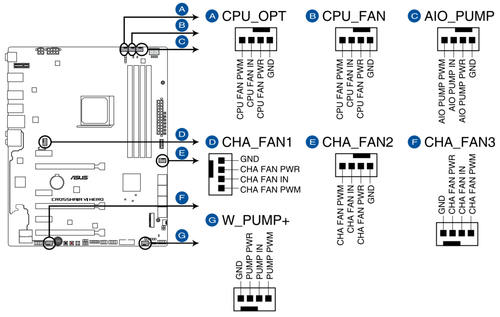

На плату установлено семь коннекторов 4 pin.
Один из них предназначен для подключения мощной помпы СВО.

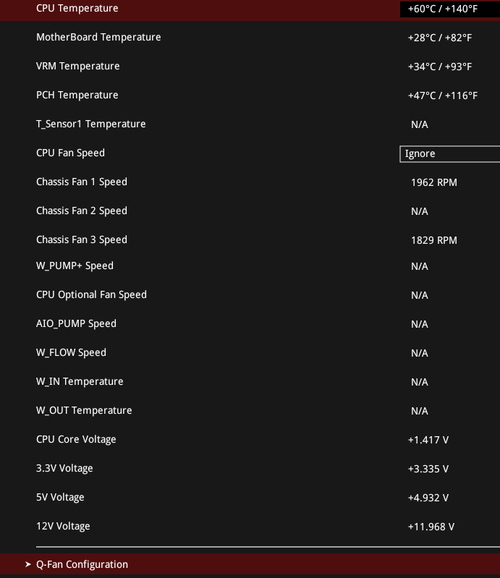

Все настройки вентиляторов происходят в трех вариациях: через BIOS и графическое меню, через BIOS в текстовом режиме и через утилиту в операционной системе. Причем система мониторинга отслеживает с десяток температур и вентиляторов.

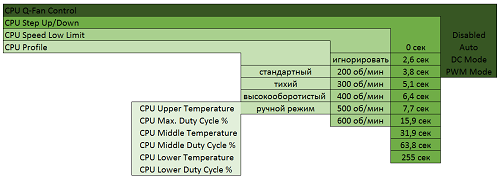

CPU Q-Fan Control
Настраивается по нескольким параметрам:
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- CPU Step Up/Down – задержка в секундах перед тем как будут повышаться/снижаться обороты вентилятора;
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.
Ручной профиль дает доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.
Chassis Fan 1, Chassis Fan 2, Chassis Fan 3
реклама
Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Добавлен выбор исходного ресурса для отслеживания температуры, им могут стать как единичный датчик, так и группа. В DC режиме позволяется полностью останавливать вентилятор.
W_PUMP+ Control

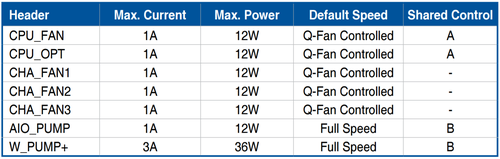

Настройка работы разъема для помпы СВО. К сожалению, привязать управление к чему-то иному кроме как температуры процессора невозможно. Поэтому помпа все время будет брать для анализа его температуру. Зато можно выставить три контрольных точки. Разъем выдает до 3 А.
- W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
