Обзор и тестирование материнской платы ASUS ROG Crosshair VI Hero (страница 2)

О дизайне PCB

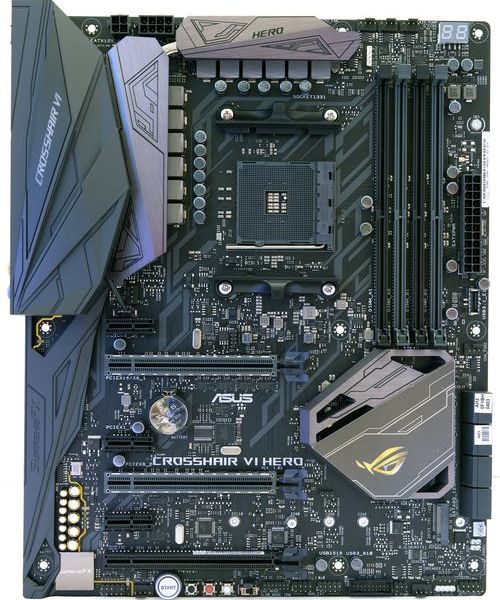

Модели Hero занимают уникальную позицию в линейке компании ASUS. Для платформы Intel это промежуточный вариант между продвинутой материнской платой и очень продвинутой. Для AMD ранее использовалось название Crosshair без добавления Hero, но та версия относилась к Socket AM3+.

Теперь мы видим, как ASUS позиционирует модель, предназначенную для платформы AMD – это далеко не Pro, не Gamer, это нечто большее. Равно как и для всех новинок Hero, компания выбрала новое сочетание цветов. В палитре отсутствуют синие или красные оттенки. Только строгий официальный черно-серый тон.

Вообще, для ASUS модель Hero это визитная карточка с наиболее привлекательными характеристиками, поэтому компания постаралась наделить модель действительно необходимой функциональностью.

Пара основных слотов PCI-e получила металлическое усиление по периметру.

На привычном месте расположены кнопки включения, перезагрузки, безопасного включения и повторного запуска. Safe Boot – принудительный переход в BIOS с безопасными настройками. Retry – позволяет системе без сброса ваших настроек в BIOS попытаться пройти POST при отсутствии адекватного отклика от кнопки Reset.

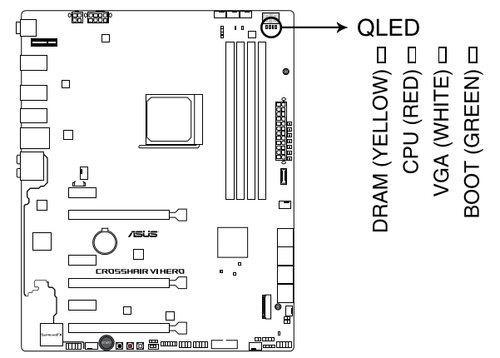

В верхней части рядом с POST расположены светодиодные индикаторы для мгновенного считывания информации об этапах загрузки. Увы, до реализации функции MemOK дело не дошло.

Возможно, AMD не предоставила исчерпывающей информации о принципах работы контроллера памяти, но скорее всего такая опция в будущем будет реализована.

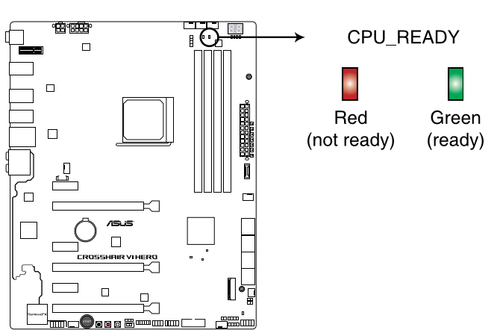

Зато введена дополнительная индикация о состоянии процессора. На первый взгляд – зачем дублировать QLED информацию? Предположительно разработчики ASUS отвели для инициализации процессора расширенную светодиодную индикацию, что может быть важно для разгона на жидком азоте или фреонке.

В правом верхнем углу есть POST-индикатор со стандартными значениями прохождения POST.

Звуковой кодек представлен моделью Realtek 1220. Кодек ALC S1220 работает совместно с ESS ES9023P DAC, японскими конденсаторами Nichicon Premium и раздельным экранированием правого и левого каналов.

Заявленные характеристики впечатляют: определение сопротивления подключенных наушников, стереовыход с соотношением сигнал/шум 120 дБ, линейный вход с соотношением сигнал/шум 113 дБ.

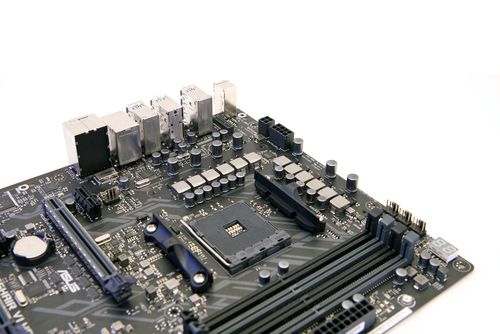

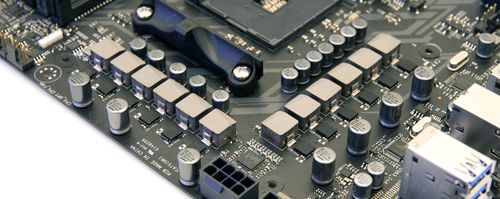

Система питания разбита на два участка с объединенными тепловой трубкой радиаторами. Управляются фирменным, точнее перемаркированным ШИМ-контроллером ASP 1405I.

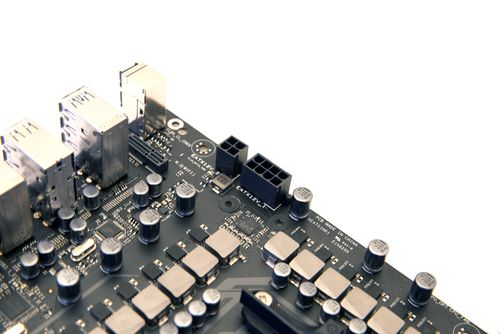

Напряжение подается по паре разъемов 4 + 8 pin. Конечно, можно включить компьютер, используя только один 8 pin, но тогда систему питания лучше не перегружать.

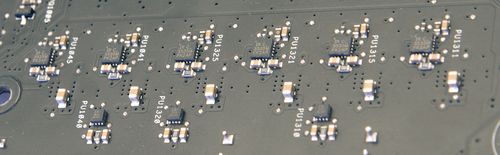

В общей сложности на плате разведено двенадцать фаз. Оставшаяся силовая часть от системы питания размещена с тыльной стороны материнской платы.

Об интересном

Светодиодная подсветка Aura:

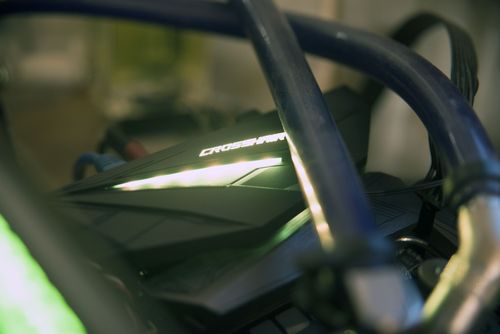

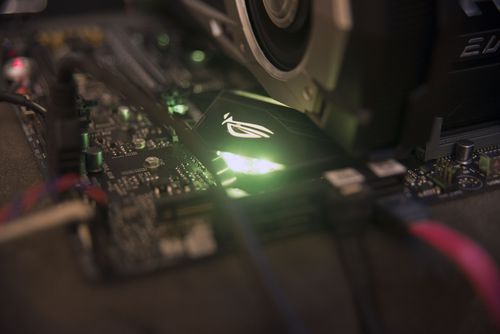

На Hero стоят RGB светодиоды, которые сосредоточены в двух местах: сверху в радиаторе системы питания и снизу, в чипсете.

Оба контура независимые и настраиваются по желанию либо раздельно, либо вместе.

Вручную можно выбрать яркость и цвет работы светодиодов, а также отключить любой источник.

На выбор предлагается девять режимов: от статичных до эффекта цветомузыки и температуры процессора.

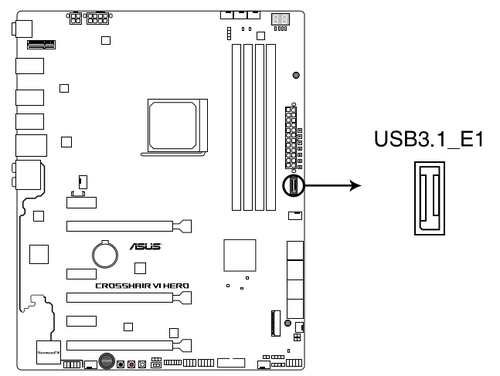

Для подключения решений с интерфейсом USB 3.1 инженеры ASUS начали использовать новейший формат разъема. Пока он не особенно распространен, но в будущем в корпусах появятся передние панели именно с таким разъемом.

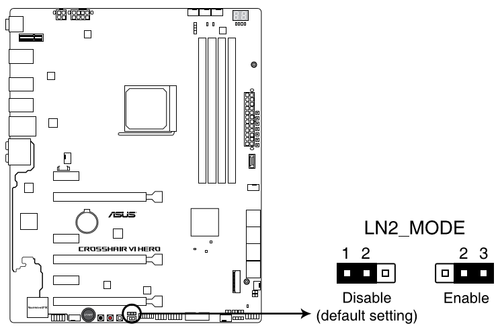

Материнская плата подготовлена для разгона на жидком азоте: помимо персональной диагностики процессора светодиодами есть специальный переключатель для активации режима LN2.

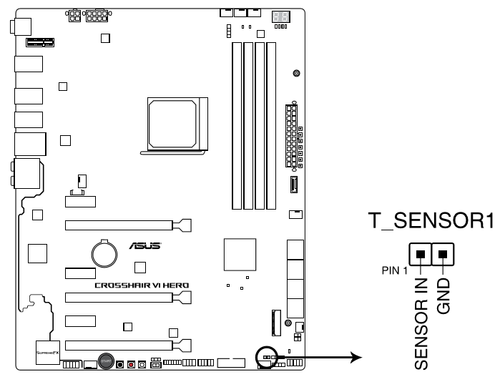

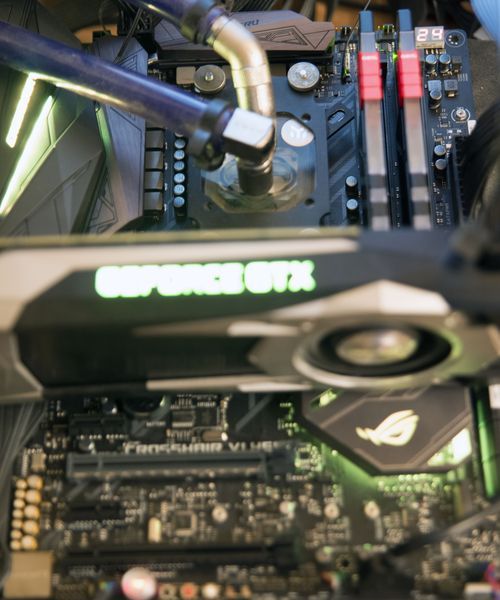

Есть на печатной плате и инструменты подготовки для СВО. Возьмем банально разъем для датчика температуры. Это разъем 2 pin, который совместим с подавляющим большинством температурных датчиков.

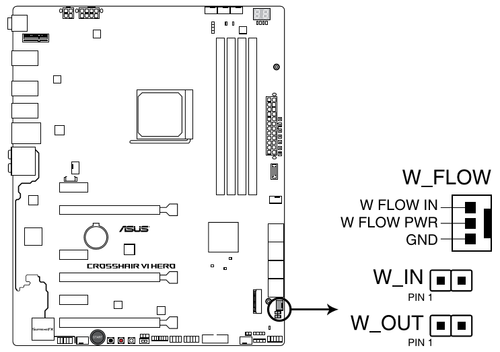

W_IN и W_OUT – разъемы для подключения еще двух датчиков температуры. Можно использовать по своему усмотрению, а можно подключить рядом с водоблоком и рядом с радиатором, чтобы знать КПД своей системы охлаждения. Разъем W_FLOW замеряет скорость потока жидкости, но в этом случае понадобится специальное устройство.

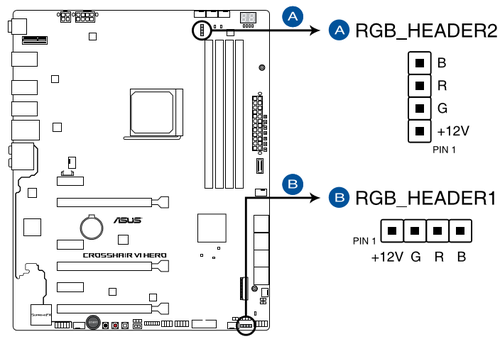

Два разъема для RGB лент – управляемые. Отметим, что ленты приобретаются отдельно. На всякий случай ASUS вкладывает удлинитель для таких лент в комплект поставки материнской платы.

Слот М.2 поддерживает SATA и PCI-e подсоединение с размером платы от 2242 до 22110. В случае установки иных процессоров, а пока это официально заявленный Athlon A-серии, остается совместимость только с SATA устройствами.

Верхний М.2 слот зарезервирован за Wi-Fi адаптером, не входящим в комплект. Но М.2 разъем с ключом типа «Е» сейчас достаточно распространен и под него легко найти любой нужный адаптер.

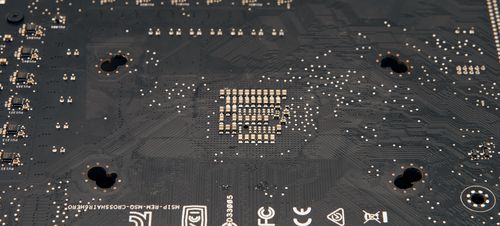

Для совместимости усиливающих пластин, крепежей фреонок, водоблоков и просто снятых с производства кулеров (в случае крепления через винты), ASUS оставила прежние геометрические расстояния между отверстиями. Таким образом можно сэкономить или вовсе отказаться от покупки новых креплений.

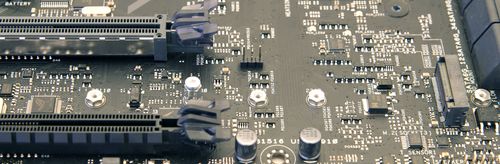

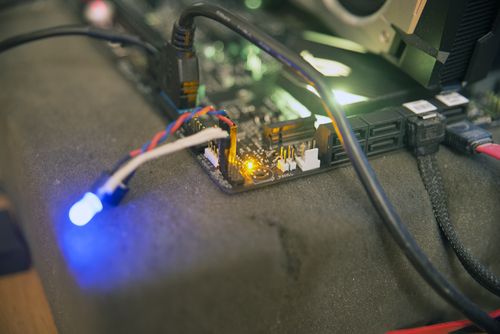

Малозаметная по инструкции функция – индикатор активности HDD, в жизни при условии тестов в открытом корпусе очень полезная.

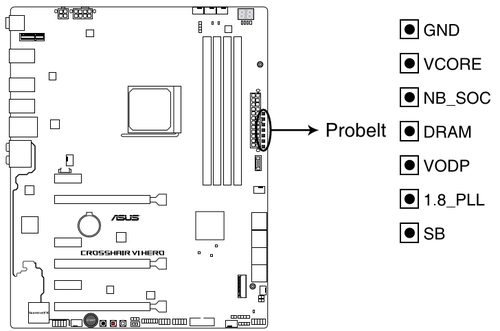

А наличие площадок для измерений напряжения поможет снимать актуальные данные с систем питания.

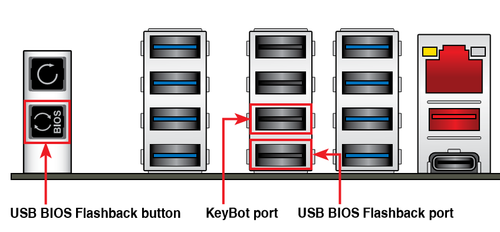

В случае каких-либо проблем с прошивкой BIOS системная плата поддерживает несколько режимов восстановления. Помимо простых защит присутствует режим отката BIOS с флешки, а также сброс с помощью одной кнопки.

Система охлаждения

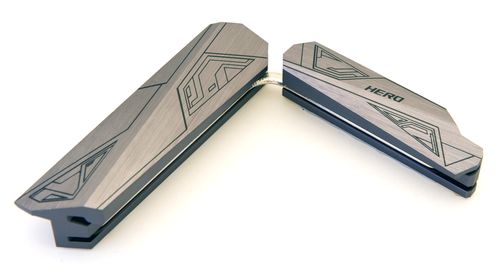

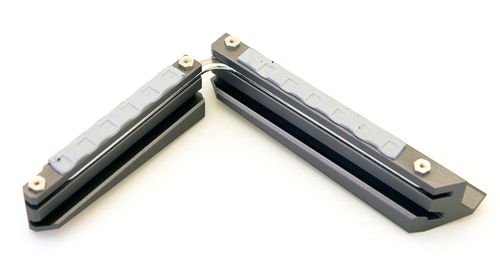

Фронтальные силовые ключи охлаждаются алюминиевым радиатором с тепловой трубкой. Так в ASUS намекают на повышенное внимание к системе охлаждения и большому запасу по мощности.

Дело в том, что на платформе Intel тепловой трубки нет, и даже без нее охлаждение Hero не вызывало вопросов. А с приличной энергоэффективностью Zen и подавно.

Предполагаю, что инженеры, протестировав APU AMD, из-за наличия графики лишний раз решили сделать ход на опережение и выровняли нагрев по всей площади.

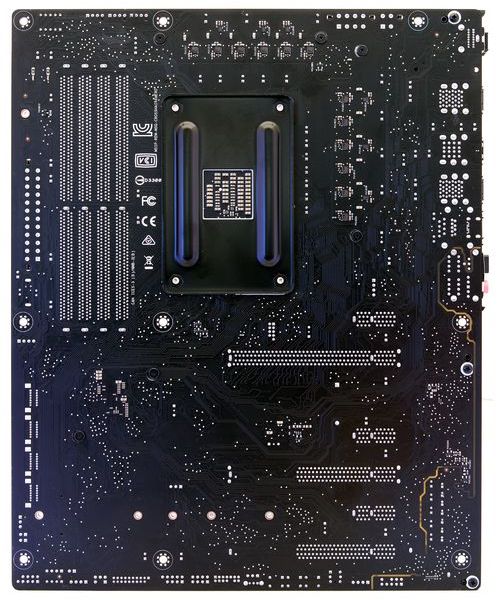

Обратная сторона практически не греется и радиаторы там неуместны.

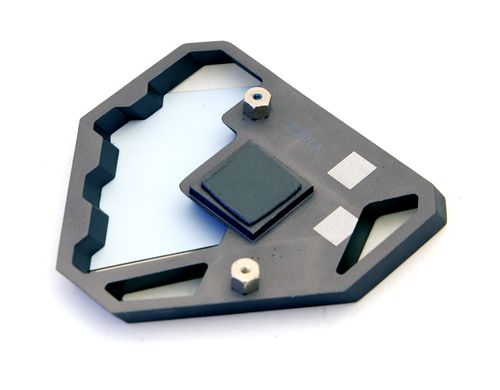

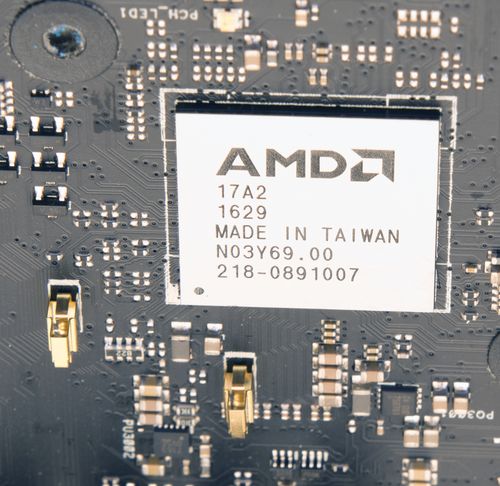

Южный мост охлаждается радиатором средних размеров. К его поверхности подходят два датчика температуры, которую можно отслеживать через BIOS.
