Внутреннее строение

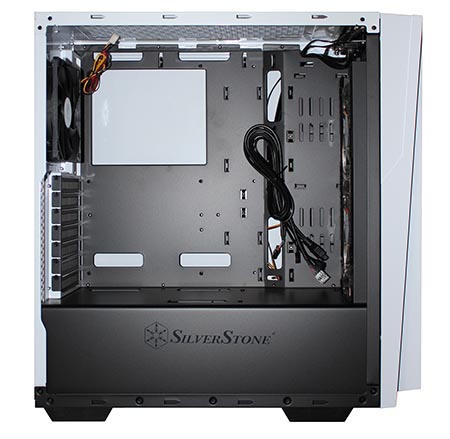

В первую очередь отметим, что в корпусе применен столь популярный в последнее время двухсекционный дизайн. Проще говоря, его конструкция как бы разбита на две части, причем блок питания и корзина жестких дисков полностью отделены от остальной системы.

Вкупе с системой организации кабелей (Cable management) такое решение обеспечивает аккуратный внешний вид собранной системы.

На нижней секции точно по центру нанесен логотип производителя.

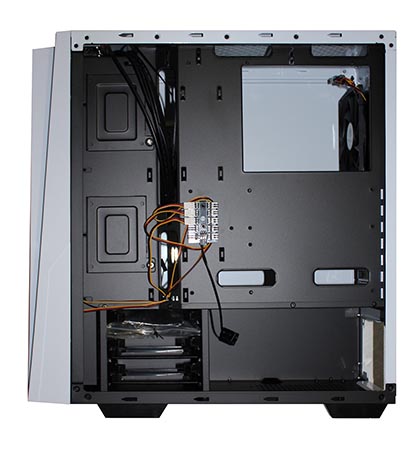

Сзади мы видим поддон материнской платы с вырезом, который должен обеспечивать установку систем охлаждения ЦП c упорной крестовиной прямо в корпусе.

В центре предусмотрен хаб, разъемы которого позволяют подключить целых десять вентиляторов. Три места уже заняты вертушками с передней панели, а сам хаб подключается к питанию черным разъемом Molex.

Слева можно заметить пару салазок для твердотельных накопителей или стандартных жестких дисков формата 2.5". А под ними находится корзина с салазками для трех накопителей 3.5".

Теперь давайте перечислим компоненты тестового стенда и перейдем к сборке системы.

Тестовый стенд

В корпусе SilverStone Redline RL06 собиралась следующая система:

• Материнская плата: Gigabyte GA-F2A88XN-WIFI;
• Центральный процессор: AMD A8-5600K 3.6 ГГц;
• Охлаждение CPU: Scythe Ninja 4;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 1 x 4 Гбайт Samsung PC3-12800;
• Видеокарта: Gigabyte GeForce GTX 650 Ti 2 Гбайт;
• Дисковая подсистема:
• HDD WD Caviar Green 1 Тбайт;
• HDD 2.5" WD Blue 500 Гбайт;
• SDD Kingston 120 Гбайт;
• Блок питания: Thermaltake TR-600P (TR2-600AH2NFB), 600 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Согласно спецификациям производителя, новинка SilverStone может вместить достаточно габаритные комплектующие: видеокарту длиной до 348 мм и блок питания длиной до 200 мм. Высота процессорного кулера может достигать 158 мм.

Системная плата в Silverstone RL06 устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены в поддон по спецификации ATX. Далее все просто. Устанавливаем жесткие диски в салазки.

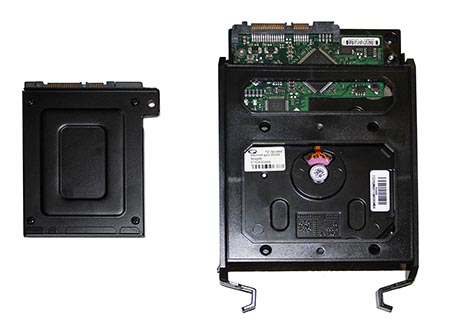

Диск 2.5" крепится четырьмя винтиками к днищу салазок, диск 3.5" крепится к ним четырьмя винтиками с боков, через поглощающие вибрацию резиновые элементы. Кроме того, в салазки, предназначенные для 3.5" устройств, можно установить диски 2.5", прикрутив их к основанию.

Что касается всего остального… В век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому данный шаг мы пропустим. Однако в случае необходимости придется поломать голову над его установкой, ведь штатных посадочных мест для него не предусмотрено.

Блок питания устанавливается в нижний отсек без каких-либо особенностей. Здесь стоит отметить, что сбоку от него есть место, в которое можно очень удобно спрятать неиспользуемые провода. Вслед за БП идет очередь плат расширения, которые крепятся по старинке, винтиками.

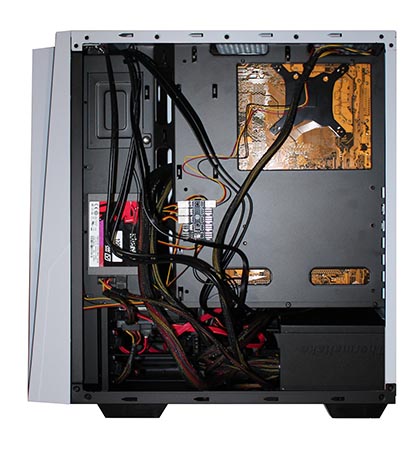

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия они выводятся за поддон и прекрасно там укладываются. Отверстия системы управления кабелями в данном корпусе не снабжены резиновыми мембранами: пусть такое решение выглядит менее аккуратно, но зато сборка проходит легче.

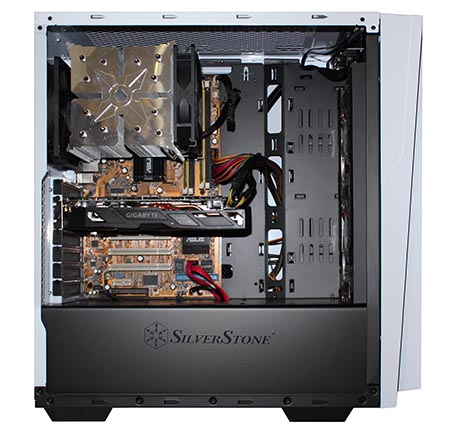

Лицевая сторона в плане укладки кабелей выглядит просто отлично!

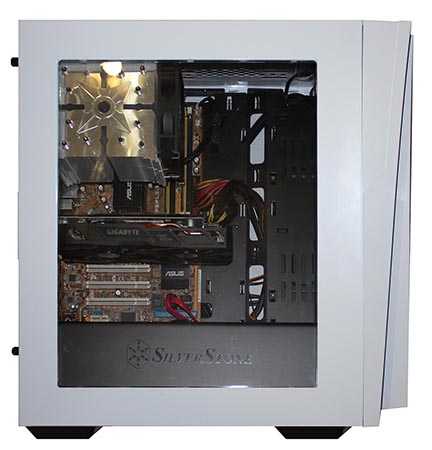

C закрытой крышкой:

В целом качество изготовления SilverStone Redline RL06 находится на самом высоком уровне. И поскольку корпус компактный и легкий, обращаться с ним во время сборки очень удобно.

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

Система охлаждения версии Silverstone Redline RL06 Pro состоит из четырех фирменных вентиляторов диаметром 120 мм. Три из них выполнены из акрила и установлены на лицевой панели, а один размещен на задней грани, напротив процессорного сокета, и выполнен из черного пластика. Это решение обеспечивает избыточное давление в корпусе, что стоит отметить как плюс, поскольку система не будет «пылесосить» через щели.

Выше уже упоминался хаб на десять вентиляторов, к сожалению, без контроля оборотов. И установлен он здесь не зря. Дополнительно к штатным можно установить три модели 120 мм на верхнюю грань, а при наличии прямых рук – еще парочку на нижнюю панель.

Включенная система работает не слишком громко, однако работа вентиляторов отчетливо заметна на слух.
