Внутреннее строение

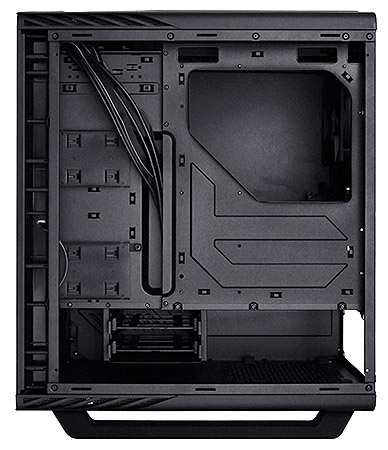

Шасси Aerocool P7-C1 выполнено из качественной стали толщиной 0.6 мм. Одной из фишек корпуса стал двухсекционный дизайн, благодаря которому блок питания полностью отделен от остальной системы.
Над секцией БП расположен отсек материнской платы. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны платы).
Система организации кабелей состоит из большого вертикального отверстия и пары отверстий под верхней гранью. На первый взгляд выглядит достаточно удобно.
реклама
Заглушки слотов расширения прикручены обычными винтами, но их эстетика улучшена за счет скользящей планки, которая фиксируется двумя винтами с накатанной головкой и закрывает место крепления плат расширения.

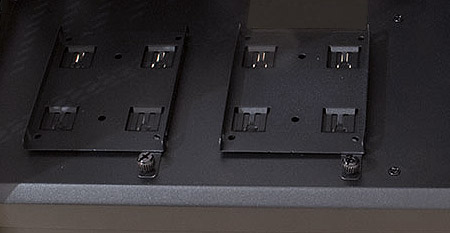

На крышке нижнего отсека расположена пара салазок для твердотельных дисков (SSD) или жестких дисков (HDD) формата 2.5".

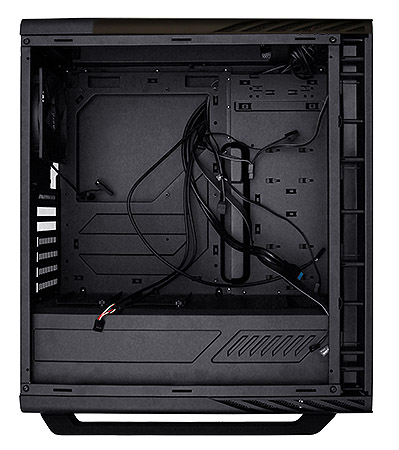

Теперь обратим внимание на тыльную сторону Aerocool P7-C1 в открытом состоянии:
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.
реклама

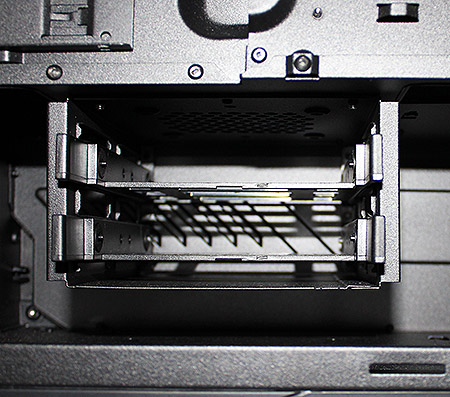

В нижнем отсеке корпуса есть место для корзины на два жестких диска формата 3.5".
Кроме того, над ней находятся две оснастки для установки твердотельных накопителей или жестких дисков 2.5", которые крепятся к шасси винтами с накатанной головкой.

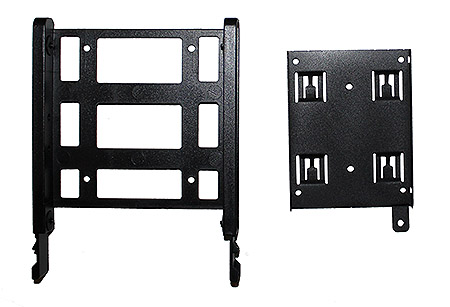

Сами салазки выглядят следующим образом:
В итоге дисковая подсистема Aerocool P7-C1 может включать четыре накопителя 2.5" и два жестких диска 3.5".Отметим, что место для привода 5.25" не предусмотрено.
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
