Обзор и тестирование видеокарты ASUS ROG Strix Radeon RX 480 Gaming OC (ROG Strix-RX480-O8G-Gaming) (страница 3)

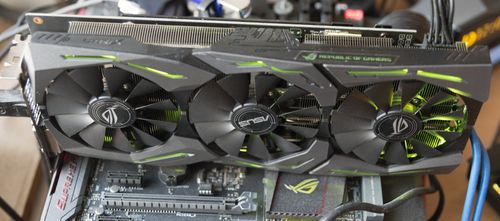

RGB подсветка

В процессе работы через специальную утилиту можно задать несколько режимов работы RGB подсветки – от простого горения и мерцания до отображения температуры GPU.

Чтобы эффект повторялся от выключения к включению системы, придется поместить утилиту в автозагрузку.

Тестовый стенд

Конфигурация:

• Материнская плата: ASUS Maximus VIII Hero (Intel Z170, LGA 1151);
• Процессор: Intel Core i7-6700K 4500 МГц (100 МГц х 45);
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: DDR4 G.Skill 3333 МГц, 2 x 4 Гбайта, 17-18-18-38-2T;
• Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
• Блок питания: Corsair AX1500i Digital, 1500 Ватт.

Программное обеспечение:

• Операционная система: Microsoft Windows 10 x64.

Перечень контрольно-измерительных приборов и инструментов:

• Шумомер: Center 320;
• Мультиметр: Fluke 289;
• Тарификатор электроэнергии: E305EMG.

Инструментарий и методика тестирования

Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.

Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы 3DMark Stress Test. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.

Под нагрузкой видеокарты тестировались программой 3DMark Stress Test. Уровень потребления электричества в играх оценивался специальным приспособлением по всем соединениям внешнего питания и шине PCI-e с частотой два раза в секунду. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.

Исследование потенциала системы охлаждения

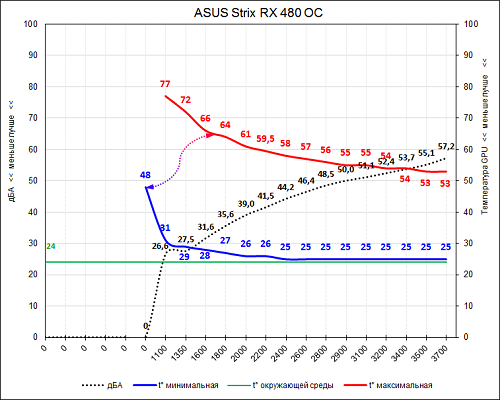

Пояснения к графикам:

• Синяя линия – в режиме простоя;
• Красная линия – максимальная температура;
• Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора;
• Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.

В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.

Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

Температуры графического ядра и обороты вентилятора/ов.

Краткие итоги
