Комплект поставки
По сравнению с рассмотренной ранее версией MSI Z270 Gaming M5 на сей раз набор аксессуаров несколько богаче. Впрочем, это и неудивительно, если вспомнить, что модель, ставшая героем обзора, является старшей в линейке.
В коробке пользователя ждет:
- Материнская плата;
- Краткая инструкция;
- Руководство пользователя;
- Наклейка MSI Gaming Series;
- Диск с программным обеспечением;
- Буклет-регистрация продукта;
- Комплект наклеек для кабелей SATA;
- Заглушка задней панели;
- Мостик 2-way SLI;
- Y-удлинитель для подключения двух RGB лент;
- Комплект M-Connector для подсоединения спикера и кабелей корпуса.
О дизайне PCB
реклама

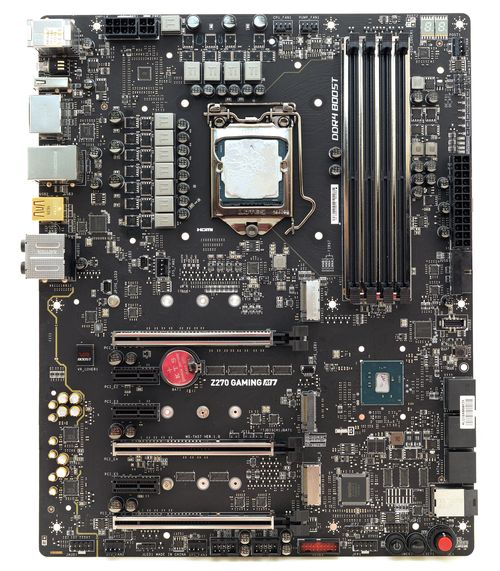

Первое, что бросается в глаза – разъемы PCI-e и DIMM оснащены металлической защитой. Аналогичным образом защищены слот U.2 и средний М.2.
Пара USB 3.1 Type A и USB 3.1 Type C разведена с помощью контроллера Asmedia 2142 (нового поколения). А внешний порт USB 3.1 для корпуса задействует вторую микросхему Asmedia 2142.
Наличие большой массы ключей Asmedia обусловлено высокими возможностями по поддерживаемым слотам и разъемам. Свитчи рядом с PCH переключают линии PCI-e между U.2/М.2 и SATA.
Небольшая коробочка с надписью VR призвана уменьшить колебания напряжений на портах USB для более стабильной передачи по интерфейсу USB.

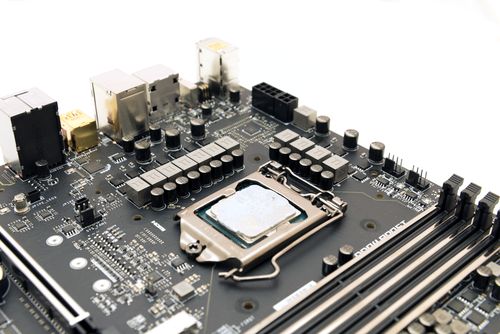

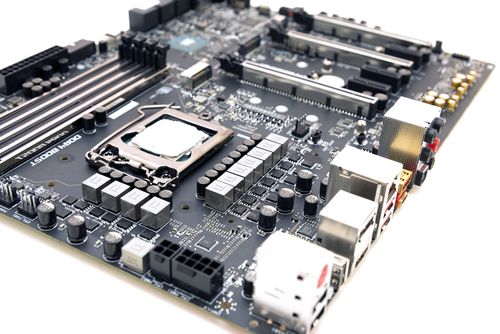

Десять фаз питания составлены из пяти парных фаз, применен ШИМ-контроллер uP. Элементная база из качественных комплектующих полностью соответствует фирменной концепции Military Class 5. В ее состав вошли твердотельные конденсаторы Dark CAP и дроссели Titanium Choke. Питание подается к процессору по двум разъемам 8 pin+4 pin и с большим запасом.
реклама
Для поддержки сетевых соединений установлен гигабитный LAN-контроллер Qualcomm Atheros Killer E2500, обладающий рядом аппаратных и программных преимуществ для выбора приоритетов игрового и мультимедийного трафиков. Установить их можно в MSI Gaming LAN Manager.

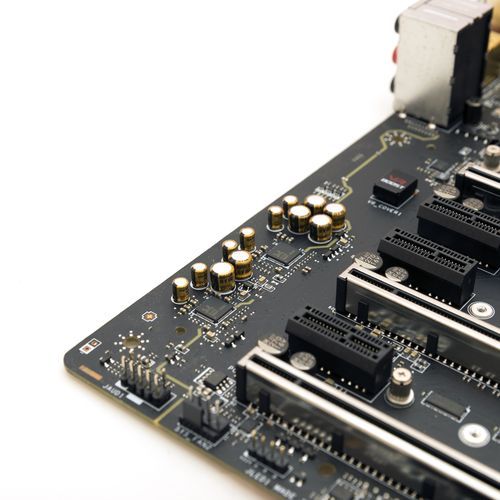

Звуковой аудиокодек представлен микросхемами Realtek, причем это два ALC1220 вместо привычного по моделям прошлого года ALC1150. Технология Audio Boost 4 Pro состоит из пары интегрированных усилителя с аудиокодеком и, по заявлениям производителя, существенно улучшает передачу сцены и позиционирование звуков.
Впрочем, мои любимые AKG K271 MKII в играх никогда не блистали. Будучи заточенными под студийный звук, они выдают слегка выровненную АЧХ, из-за чего звук кажется сухим. С другой стороны, я привык слушать в них настоящую аранжировку без приукрашенных басов и проваленной середины. Повторить ту же кристальную чистоту на встроенном кодеке им не удалось.
Выражаясь математически и зная реальные значения этих наушников с хорошей аппаратурой, двойной Realtek ALC1220 заставил их работать процентов на 70, не больше.
Система питания процессора охлаждается двумя простыми радиаторами через термопрокладки.
Никаких тепловых трубок, из-за чего даже без предварительного тестирования можно сказать, что установленный там, где фаз больше, радиатор будет нагреваться сильнее.
Так и произошло, мелкий радиатор прогревался до температуры выше 50°C, крупный оставался в пределах 40°C.

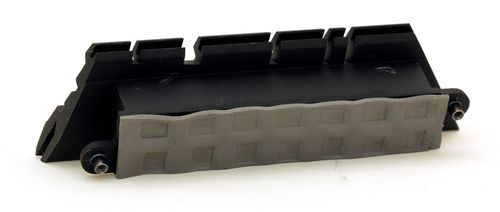

Для второго слота М.2 разработчики MSI предусмотрели собственную конструкцию охлаждения: к металлической пластине прикреплена термопрокладка, установленный SSD накопитель будет контактировать через нее с металлом, за счет чего теплоотвод улучшится.
При этом верхний и нижний разъемы М.2 оставлены без пассивного охлаждения. Видимо, в компании посчитали, что раз средний слот будет закрываться одной или парой видеокарт, он потребует хоть какого-то охлаждения.

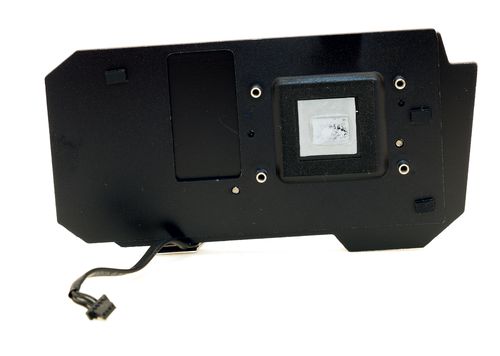

На микросхему PCH установлена массивная конструкция, состоящая из алюминиевой прослойки миллиметра два в высоту, а сверху приклеен кусок пластмассы, отформованный в оригинальную форму. Между ними поместилась RGB подсветка.
реклама
На место контакта радиатора с микросхемой нанесена густая термопаста, а сама конструкция прижимается четырьмя винтами.
