Обзор и тестирование материнской платы MSI Z270 Gaming M7 (страница 3)

При выборе системной платы для процессоров Kaby Lake всегда встает вопрос дополнительных функций и преимущества одних решений перед другими. Пользователи, озадаченные вопросом апгрейда, подбирают новинки под свои запросы, анализируют и сравнивают. Что же может их привлечь? Мы изучим интересное предложение MSI, при помощи которого компания надеется доказать состоятельность нового чипсета.

Технические характеристики MSI Z270 Gaming M7

Чипсет	Intel Z270
Процессор	Intel 6/7 поколения
Память	4 слота DDR 4 от 2133 до 4000+ МГц
Слоты	1 х PCIe 3.0 x16/х8; 1 x PCIe 3.0 x8/х4; 1 x PCIe 3.0 /х4; 3 x PCI3 3.0 x1
Графика	DisplayPort 1.2 до 4096 x 2304 @ 24 Гц; HDMI 1.4b 4096 x 2160 @ 30 Гц
Несколько видеокарт	AMD Crossfire 3Way, NVIDIA SLI 2Way
Жесткие диски	1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA); 1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4); 1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA); 6 x SATA 6 Гбит/с; Smart Response и Optane; 1 х U.2 PCIe 3.0 x4 NVMe
Сеть	Killer E2500
Аудио	ALC1220 Codec
USB	7 x USB 2.0; 6 x USB 3.0; 1 x USB 3.1 Type A; 1 x USB 3.1 Type C; 1 x USB 3.1 Front

Об интересном

На материнской плате есть много интересных и полезных решений, с которыми удобно жить и ими часто пользуешься. Самые простые это…

500x334 29 KB. Big one: 1500x1001 161 KB

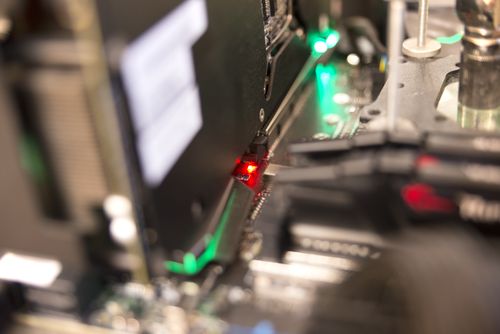

Световая индикация слотов PCI-e 16x. При установке в них видеокарты загорается красный светодиод. Яркость его незначительная и совсем не раздражает, но как индикатор подключения – сгодится.

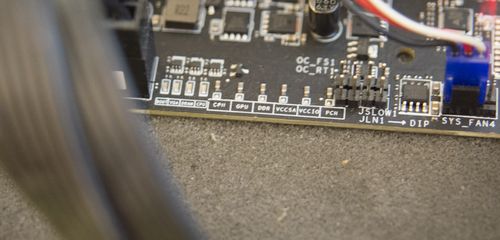

Площадки для измерения напряжений vCpu, vGPU, vDDR, vCCSA, vCCIO и PCH. Увы, время круглых отверстий ушло, теперь со щупом лезть сюда нужно очень аккуратно.

Рядом с контактами размещено несколько светодиодов прохождения POST основных устройств: памяти, видеокарты, процессора и прочего. Загораются они поочередно.

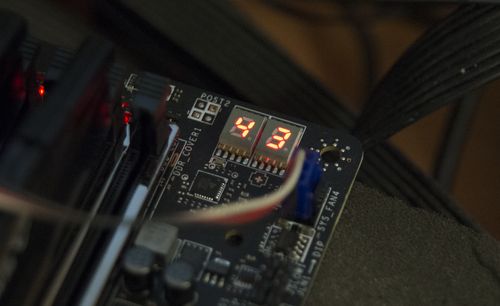

POST-индикатор в представлении не нуждается, но у него есть работа и после загрузки операционной системы. Он показывает усредненную температуру на всех ядрах ЦП.

500x334 34 KB. Big one: 1500x1001 192 KB

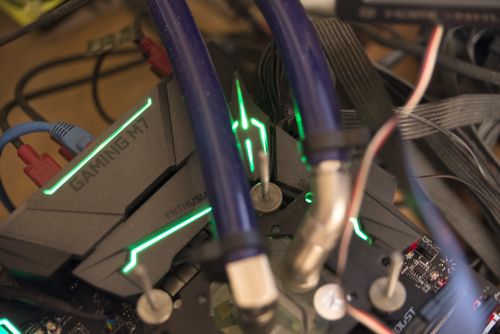

По всей поверхности материнской платы рассыпана куча светодиодов RGB. Ими удобно пользоваться в режиме отображения температуры процессора.

500x500 39 KB. Big one: 1500x1534 259 KB

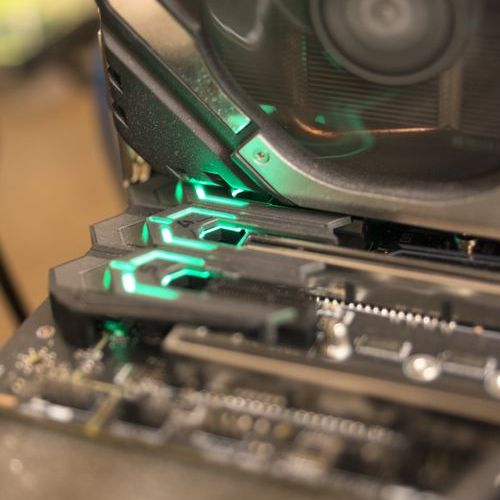

К сожалению, настроить, при каких именно температурах происходит переход от зеленого цвета к желтому, а потом и красному, не получится. Режим задан производителем жестко.

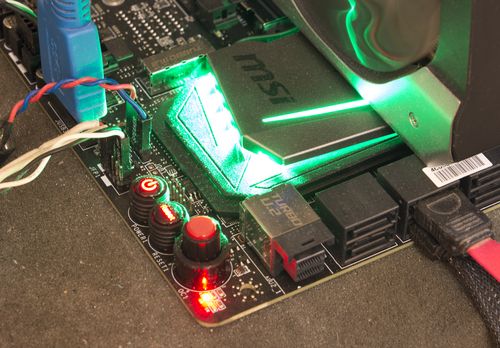

500x348 51 KB. Big one: 1500x1044 376 KB

Кроме того, не удастся комбинировать подсветку или создавать сложные макросы, как это сделано на игровых RGB клавиатурах и мышах. Но ничего, думаю, через год дело дойдет и до системных плат. А пока даже MSI Z270 Gaming M7 обладает единственным контуром подсветки без зонирования.

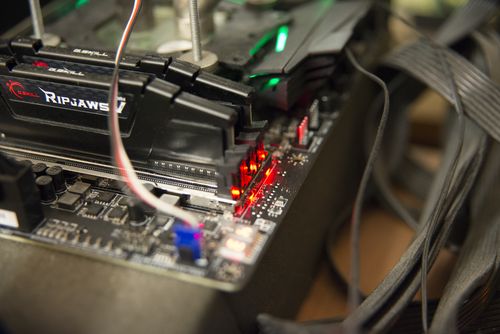

Надо сказать, что отдельные светодиоды встроены не только под слотами PCI-e, но и рядом с разъемами DIMM.

500x334 37 KB. Big one: 1500x1001 230 KB

Помимо этого, при включении в BIOS профиля XMP, загорается еще один светодиод.

500x334 34 KB. Big one: 1500x1002 287 KB

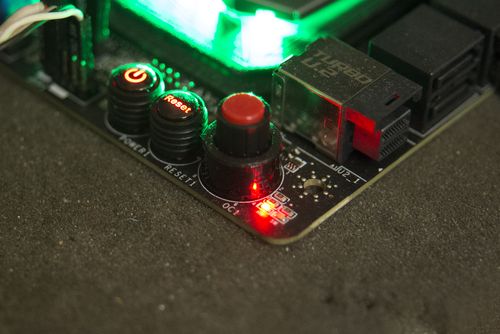

В углу печатной платы находятся кнопки включения и выключения, а рядом с ними – программно-аппаратная функция разгона процессора MSI.

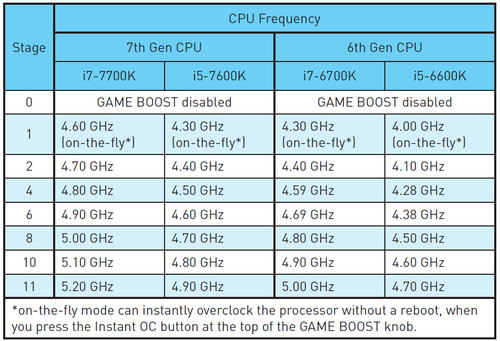

Выбираете нужную цифру диммером и нажимаете на красную кнопку. Всё, ракеты полетели, и процессор получает изрядную долю допинга.

Не забывайте, что этот режим работает достаточно жестко, задавая повышенное напряжение vCPU, и стоит тщательно проверять способность системы охлаждения удержать температуру CPU до 97°C.
