Горящий рядом светодиод показывает, каким образом был разогнан процессор. Дело в том, что материнская плата MSI умеет это делать как на железном уровне – кнопкой, так и программно, через соответствующее ПО.
Несколько разъемов для джамперов, расположенных рядом с площадкой измерения напряжений, позволяют решить часть возникающих проблем или активировать хитрые режимы.

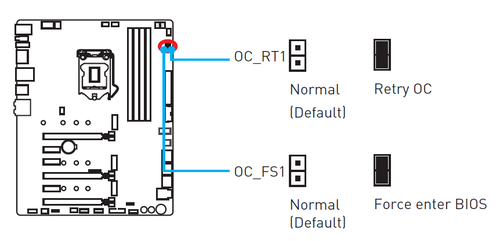

OC_RT1 джампер в нормальном положении открыт. Когда контакты замкнуты, системная плата пытается стартовать с заданными настройками, не откатываясь после неудачного старта на предыдущие. OC_FS1 позволяет зайти в BIOS. Вроде ненужная функция, но только не на материнских платах MSI.
В настройках меню BIOS есть два специальных режима, ускоряющих POST и загрузку ОС: Fast Boot и MSI Boot. Без них загрузка операционной системы с нормального твердотельного накопителя занимает около 26 секунд, с ними – менее 20.
реклама
- Нормальная загрузка – 26.5 с;
- Fast Boot – 19.1 с;
- MSI Boot – 17.2 с.
Секрет кроется в инициализации устройств, чем быстрее проходит загрузка, тем меньше устройств опрашивается на этапе старта. В итоге в самом быстром режиме ни клавиатура, ни мышка не опрашиваются и зайти в BIOS невозможно.
В таком случае есть два варианта. Первый – перемкнуть джампером, второй – активировать функцию входа в BIOS (GO2BIOS) путем удержания кнопки питания более четырех секунд.

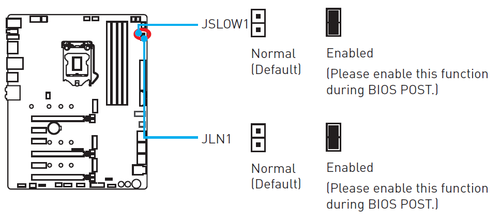

Эти режимы предназначены для разгона с отрицательными температурами.

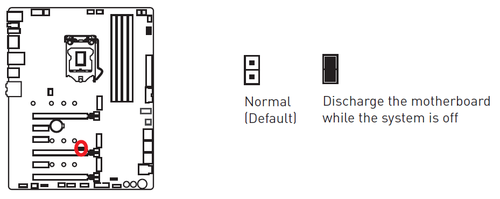

С тыльной стороны на задней панели есть кнопка сброса BIOS, но если по какой-то причине сброс не удался, для полного обесточивания от батарейки можно задействовать джампер – замкнули в выключенном состоянии, батарейка на время отключилась.
реклама

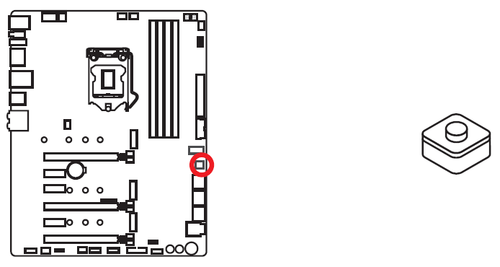

Для аварийного обновления BIOS следует использовать встроенную функцию MFLASH. Кстати, она может быть полезна в ситуации, когда при покупке материнской платы последняя не включается с новым процессором из-за того, что тот не добавлен в списки совместимости старой прошивки BIOS. Случай уникальный, но на моей памяти был. С помощью этой кнопки BIOS обновляется без необходимого «железа» (процессора и памяти).

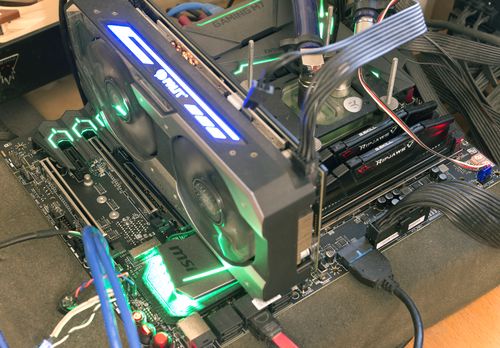

Тестовый стенд
Тестовая конфигурация:
- Материнская плата: MSI Z270 Gaming M7 (Intel Z270, LGA 1151);
- Процессоры:
- Intel Core i7-7700K;
- Память: DDR4 G.Skill Ripjaws V 2 x 4 Гбайт;
- Основной накопитель: SSD Corsair Neutron GTX 240 Гбайт;
- Вспомогательные накопители:
- 2 x SSD OCZ Vertex 4 250 Гбайт;
- М.2 Samsung 850 Evo 250 Гбайт;
- ASUS USB 3.1 Enclosure;
- Операционная система: Windows 10.
Режимы работы
Несмотря на то, что мне редко доводится тестировать системные платы, я прекрасно осведомлен о хитростях производителей. Как вы думаете, какие сюрпризы они готовят аккурат перед анонсом новых процессоров?
Помните историю с подтасовыванием результатов тестирования из-за слегка завышенных частот видеокарт, которые рассылались прессе, а в розничные магазины поступили модели с нормальными частотами? Думаете, аналогичный трюк обойдет стороной материнские платы? Как бы не так. Что можно сделать с процессорами – мы сейчас и узнаем, а заодно выяснится, почему не стоит тестировать ЦП на материнских платах с хитрыми предрелизными версиями BIOS и сравнивать их показатели между собой.
Если все упростить, то у каждого CPU Intel есть таблица напряжений VID и частоты. Последние в зависимости от нагрузки меняются вместе с напряжением. Узнав данные VID, можно немного поиграться частотами в пределах допустимых диапазонов. Самый правильный вариант – выставить настройки по умолчанию. Тогда процессор должен работать согласно спецификациям: уходить в глубокий C State без нагрузки, в однопоточных заданиях выставлять максимальную частоту и снижать ее при появлении многопоточной нагрузки. Все производители в курсе этого и добавляют в BIOS настройку оптимизации множителей под нагрузкой.
Грубо говоря, i7-7700K должен работать в диапазоне частот 4200-4500 МГц, но после активации функции материнская плата выставляет множитель 44 или 45, параллельно с этим поднимая напряжение. В результате скорость процессора возрастает, и на первый взгляд это хорошая идея, если бы не несколько «но»!
Во-первых, это не штатный режим и результаты будут завышены. Во-вторых, серьезно возрастает нагрузка на систему питания, де-факто разгон. В-третьих, последние процессоры Intel сильно уменьшились по площади, из-за чего распределять тепло с крышки стало сложнее. Поэтому для i7-7700K потребуется очень, еще раз повторю, очень хорошая система охлаждения. В-четвертых, сравнивать результаты тестов материнских плат невозможно из-за хитрых оптимизаций производителей.
К примеру, как бы я ни старался отключить их и заставить процессор работать строго по спецификациям, мне этого сделать не удалось. Именно поэтому целесообразнее проводить каждый тест при определенных настройках. Скажем, нашли вы оптимальные частоту и напряжения, тогда лучше задавать их вручную на каждой плате и сравнивать результаты. Но возникает другая проблема – в таких режимах результаты независимо от модели схожи как две капли воды. Остается лишь тестировать скорости сети, слотов М.2, USB и прочего, чем мы и займемся.

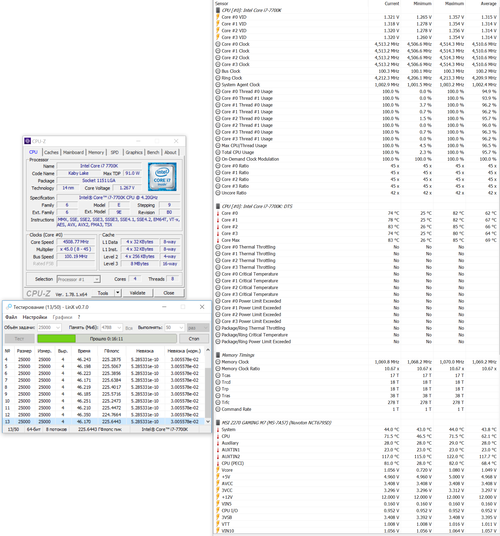

А пока предлагаю вам посмотреть, какие режимы выставляет MSI Z270 Gaming M7 по умолчанию с процессором i7-7700K.
реклама
Под нагрузкой множители не снижаются, стендовый ЦП продолжает работать на частоте 4.5 ГГц с напряжением в 1.314 В. Стоит отметить, что при таком значении даже продвинутая СВО (помпа Laing DDC 3700 об/мин, водоблок EK Supreme High-Flow, радиатор Phobya G-Changer 240 V.2 со шлангами 13/19 мм) сдает позиции. Постепенно температура процессора поднялась до 85°C.
Единственным спасением стал адаптивный режим работы вентиляторов, когда при достижении 80°C они раскручивались до 1600 об/мин. Увы, достичь приемлемых температур при использовании воздушного охлаждения вряд ли получится. Правильнее будет зайти в BIOS и вручную исправить параметр vCore на значение меньше 1.275 В.

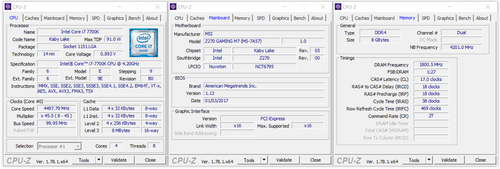

Стандартную проверку на разгон тестируемая материнская плата прошла успешно, стабильно стартуя и работая с i7-7700K на частоте 4.5 ГГц при частоте оперативной памяти 3600 МГц.
