Технические характеристики ASUS Prime Z270-A
Поддерживаемые процессоры | Intel Socket 1151 for 7th/6th Generation Core i7, Core i5, Core i3, Pentium, Celeron Processors; Supports Intel 14 nm CPU; Supports Intel Turbo Boost Technology 2.0; *The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная логика | Intel Z270 |
Оперативная память | 4 x DDR4 DIMM, двухканальный режим, До 64 Гбайт при частоте DDR4 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666(O.C.), 2400(O.C.), 2133 МГц; Non-ECC, Un-buffered Memory; Supports Intel Extreme Memory Profile (XMP) |
Встроенная графика | Integrated Graphics Processor- Intel HD Graphics support; Multi-VGA output support : HDMI/DVI-D/DisplayPort 1.2 ports; - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz; - Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz; - Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz; Maximum shared memory of 1024 MB; Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider; Supports up to 3 displays simultaneously |
Слоты расширения | 1 x PCI-E 3.0 X16/8; 1 x PCI-E 3.0 X8/0; 4 x PCI-E 3.0 X1; 1 x PCI-E 3.0 X4 |
Поддержка Multi-GPU | SLI в конфигурации двух видеокарт по формуле 3.0 8+8, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8 и с тремя по формуле 3.0 8+8+4. |
Поддержка SATA/RAID | Intel Z270 Chipset: ; 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode); 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode); 6 x SATA 6Gb/s port(s); Support Raid 0, 1, 5, 10; Supports Intel Smart Response Technology; Intel Optane Memory Ready *The M.2_1 socket shares SATA_1 port when use M.2 SATA mode device. Adjust BIOS settings to use a SATA device; *The M.2_2 socket shares SATA_56 ports when use M.2 PCIE mode device in X4 mode. Adjust BIOS settings to use SATA devices. |
Сеть | Intel I219V, 1 x Gigabit LAN Controller(s); ASUS Turbo LAN Utility; ASUS LAN Guard |
Аудио | Realtek ALC S1220A 8-Channel High Definition Audio CODEC - Impedance sense for front and rear headphone outputs; - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers; - Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking; - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in); - Front panel audio connector (AAFP); - Supports up to 32-Bit/192kHz playback Audio Feature: - DTS Connect; - DTS Headphone:X; - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference; - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals; - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity; - Unique de-pop circuit: Reduces start-up popping noise to audio outputs; - EMI protection cover to prevent electrical noise to affect the amplifier quality; - Power pre-regulator: Reduces power input noise to ensure consistent performance; Separate layer for left and right track, ensuring both sound deliver equal quality |
USB | Intel Z270 Chipset: 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z270 Chipset: 6 x USB 2.0 port(s); ASMedia USB 3.1 controller: 2 x USB 3.1 port(s) (Type-A + Type-C, Support 3A power output) |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x USB 3.1 Type-A; 1 x USB 3.1 Type-C; 1 x DVI-D; 1 x HDMI; 1 x DisplayPort; 1 x PS/2 порт для клавиатуры/мыши; 4 x USB 3.0; 1 x LAN; 1 x оптический S/PDIF; 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | OC Design - ASUS PRO Clock Technology; - Full BCLK range for extreme overclocking performance; 5-Way Optimization by Dual Intelligent Processors 5; - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III: - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage; - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges;- ASUS Overvoltage Protection : World-class circuit-protecting power design; - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability; - ASUS DIGI+ VRM: 8 Phase digital power design ASUS TPU: - Auto Tuning; - GPU Boost ASUS EPU: - EPU AURA: - Aura Lighting Control; - Aura RGB Strip Headers; - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features: - MemOK!; - AI Suite 3; - Ai Charger; - Turbo LAN; - Crystal Sound 3; - EZ XMP ASUS Exclusive Features; - PC Cleaner; File Transfer; - Cloud GO!; - File Transfer ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution; - ASUS Fan Xpert 4 ASUS EZ DIY: - Precision Tweaker 2; - ASUS O.C. Tuner; - ASUS O.C. Profile; - ASUS CrashFree BIOS 3; - ASUS EZ Flash 3; - ASUS UEFI BIOS EZ Mode; - Multi-language BIOS; CPU Installation Tool; - Three-step simplicity and safety ASUS Q-Design: - ASUS Q-Shield; - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED); - ASUS Q-Slot; - ASUS Q-DIMM; - ASUS Q-Connector; Special Memory O.C. Design; Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall); Turbo APP |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
реклама
Возможности BIOS Setup
UEFI меню материнских плат ASUS на базе набора системной логики Intel Z270 во многом унифицировано и подробно изучалось в обзоре ASUS ROG Strix Z270F Gaming.

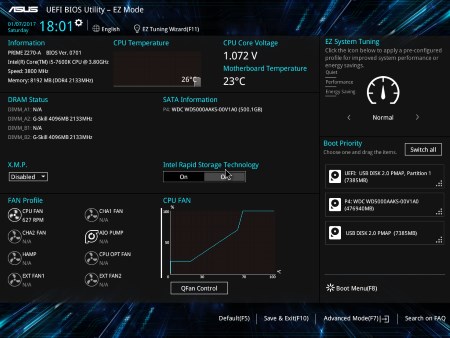

По сути, если рассматривать перечень настроек разгона процессора, то отличий в перечне доступных установок у версий ASUS ROG Strix Z270F Gaming и Prime Z270-A нет. Разве что внешний вид заднего фона у них разный:
В остальном нет смысла по второму разу показывать одно и то же меню.
реклама
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

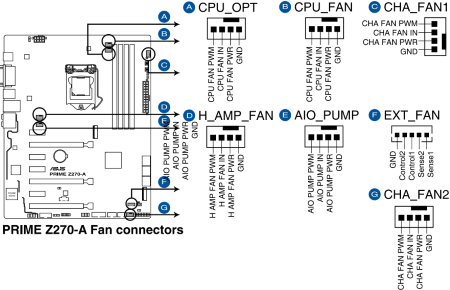

Расположение разъемов для подключения вертушек на ASUS Prime Z270-A:
На печатной плате находится шесть разъемов для подключения вентиляторов, еще три разъема можно получить при использовании специальной дочерней платы (в комплект поставки не входит).
Все шесть разъемов полноразмерные 4-pin и поддерживают ШИМ-управление скоростью вращения. Что касается удобства расположения разъемов, в неудобном или труднодоступном для собранного компьютера месте находятся разъемы D и E, остальные же вполне комфортно распределены по плате около ее краев.

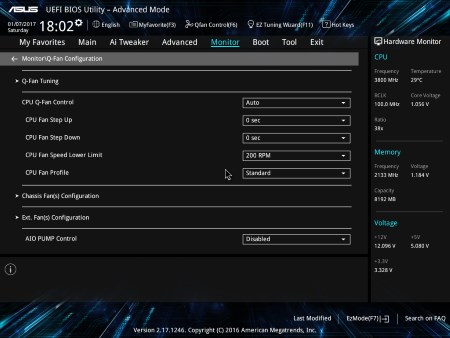

Настройки регулировки оборотов вентиляторов содержатся в разделе Monitor/Q-Fan Configuration:
Для автоматической регулировки доступны профили Standard, Silent и Turbo, а также ручной режим, где предоставляются дополнительные настройки.
В дополнительных настройках задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток вентиляторов; и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Из интересных функций – для управления процессорным кулером есть настройки CPU Fan Step Up/CPU Fan Step Down, при помощи которых можно сгладить процесс увеличения/снижения скорости оборотов вентиляторов, доступные значения задержек – 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд.

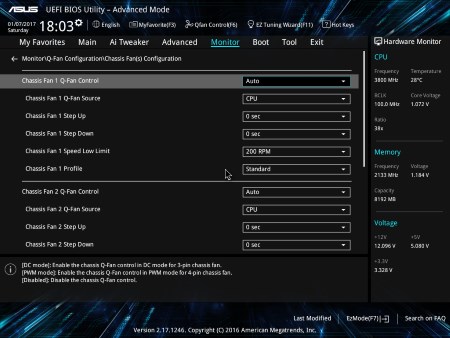

Управление Chassis-вентиляторами вынесено в отдельный подраздел:
Здесь расположены точно такие же настройки, в которых можно выбрать готовые профили, либо необходимый уровень Duty Cycle.

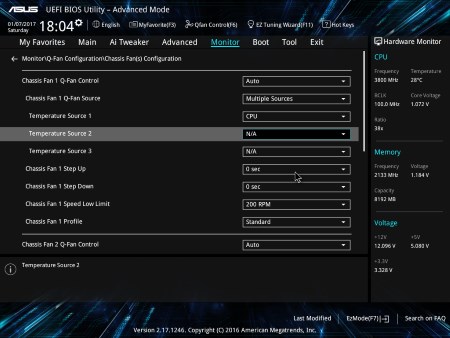

Основное отличие по сравнению с процессорным разъемом заключается в возможности привязки скорости вращения вентиляторов не к температуре ЦП, а к одному из других датчиков на выбор пользователя, вплоть до разъема для подключения термопары. Можно привязать управление вентилятора к нескольким источникам одновременно:
реклама

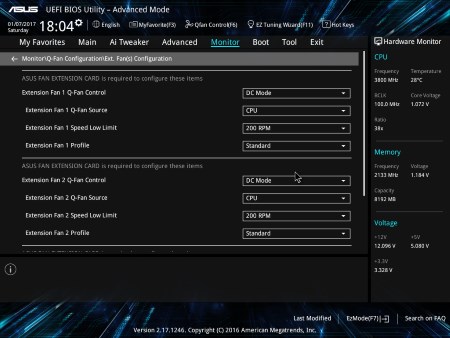

Такой же перечень настроек присутствует и в подменю Ext. Fan(s) Configuration:
Но разъемы, которые управляются в данном подразделе настроек, у материнской платы отсутствуют, все эти настройки необходимы в случае использования дочерней платы, которая в заводскую комплектацию не входит.

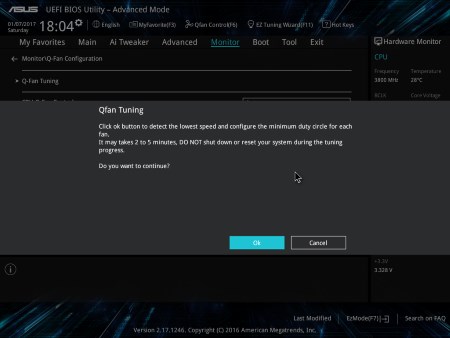

Как и у большинства других системных плат ASUS, «не отходя от кассы», можно задействовать функцию Q-fan Tuning:
Работа данной опции заключается в том, что материнская плата проведет диагностику работы подключенных вентиляторов в различных режимах и скорректирует доступные в BIOS лимиты настроек под конкретные модели. Весьма удобная функция, появившаяся еще на платформе LGA 1150.
Из дополнительных удобств отмечу, что настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах. По результатам проверки возможностей регулировки материнская плата смогла в широких пределах во всех шести разъемах (включая разъем для подключения помпы) управлять скоростью как 3-pin, так и 4-pin моделей.
Сложно сказать, что сюда можно добавить сверх того, что уже есть, функциональность новинки в плане управления вентиляторами исчерпывающая.
