Обзор и тестирование материнской платы ASUS ROG Strix Z270F Gaming (страница 4)
Технические характеристики ASUS ROG Strix Z270F Gaming
| Поддерживаемые процессоры | Intel Socket 1151 for 7th/6th Generation Core i7, Core i5, Core i3, Pentium, Celeron Processors; Supports Intel 14 nm CPU; Supports Intel Turbo Boost Technology 2.0; *The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
| Системная логика | Intel Z270 |
| Оперативная память | 4 x DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте DDR4 3866 (O.C.)/ 3733 (O.C.)/ 3600(O.C.)/ 3466 (O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300 (O.C.)/ 3200 (O.C.)/ 3000 (O.C.)/ 2800 (O.C.)/ 2666 (O.C.)/ 2400 (O.C.)/ 2133 МГц; Non-ECC, Un-buffered Memory; Supports Intel Extreme Memory Profile (XMP) |
| Встроенная графика | Integrated Graphics Processor- Intel HD Graphics support; Multi-VGA output support : HDMI/DVI-D/DisplayPort 1.2 ports; - Supports HDMI with max. resolution 4096 x 2160 @ 24 Гц; - Supports DVI-D with max. resolution 1920 x 1200 @ 60 Гц; - Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Гц; Maximum shared memory of 1024 MB; Supports Intel InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider; Supports up to 3 displays simultaneously |
| Слоты расширения | 1 x PCI-E 3.0 X16/8; 1 x PCI-E 3.0 X8/0; 4 x PCI-E 3.0 X1; 1 x PCI-E 3.0 X4 |
| Поддержка Multi-GPU | SLI в конфигурации двух видеокарт по формуле 3.0 8+8, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8 и с тремя по формуле 3.0 8+8+4 |
| Поддержка SATA/RAID | Intel Z270 Chipset: 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode); 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode); 6 x SATA 6 Гбит/с port(s); Support Raid 0, 1, 5, 10; Supports Intel Smart Response Technology; Intel Optane Memory Ready *The M.2_1 socket shares SATA_1 port when use M.2 SATA mode device. Adjust BIOS settings to use a SATA device. *The M.2_2 socket shares SATA_56 ports when use M.2 PCIE mode device in X4 mode. Adjust BIOS settings to use SATA devices. |
| Сеть | Intel I219V; Anti-surge LANGuard; ROG GameFirst Technology |
| Аудио | ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual Headphone Amplifiers; - Impedance sense for front and rear headphone outputs; - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking; - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input; - SupremeFX Shielding Technology; - Supports up to 32-Bit/192kHz playback; Audio Feature: - SupremeFX Shielding Technology; - Optical S/PDIF out port(s) at back panel; - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals; - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity; - Sonic Radar III; - Sonic Studio III |
| USB | Intel Z270 Chipset: 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z270 Chipset: 6 x USB 2.0 port(s) ASMedia USB 3.1 controller: 2 x USB 3.1 port(s) (Type-A + Type-C, Support 3A power output) |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1 x USB 3.1 Type-A; 1 x USB 3.1 Type-C; 1 x DVI-D; 1 x HDMI; 1 x DisplayPort; 1 x PS/2 порт для клавиатуры/мыши; 4 x USB 3.0; 1 x LAN; 1 x оптический S/PDIF; 5 аудио входов/выходов 3.5-мм mini-jack |
| Фирменные технологии | OC Design - ASUS PRO Clock Technology - Full BCLK range for extreme overclocking performance 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot ASUS Exclusive Features: - AI Suite 3 - Ai Charger - ESD Guards - PC Cleaner ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode ASUS Q-Design: - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics: - 3D printing friendly - AURA-RGB Lighting Turbo APP M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds) ROG RAMCache II ROG CPU-Z ROG CloneDrive Overwolf GameFirst IV ROG Aura - Aura Lighting Control - Aura RGB Strip Headers |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX |
реклама
Возможности BIOS Setup

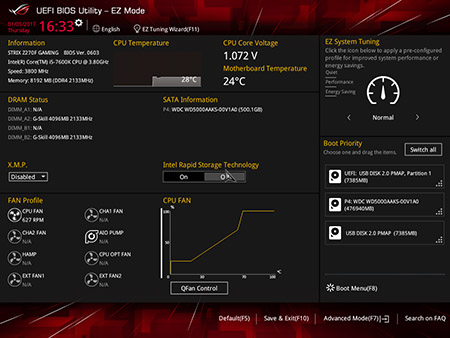

Уже традиционно для материнских плат ASUS при входе в UEFI меню первым делом открывается упрощенный режим работы – EZ Mode:
Перечень доступных для изменения настроек тут предельно ограничен, можно задать дату/время, выбрать язык оболочки, выбрать один из базовых профилей работы системы, а также задать режимы управления вентиляторами и выбрать загрузочные устройства.
За более углубленными настройками следует перейти в оболочку Advanced Mode, нажав клавишу F7.
реклама

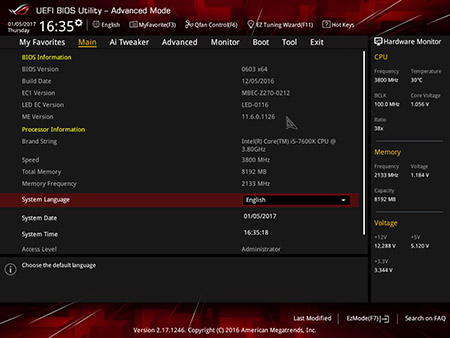

Режим Advanced Mode представляет собой все тот же набор разделов, знакомый владельцам плат ASUS еще с появления первых материнских плат, использующих UEFI-оболочку.

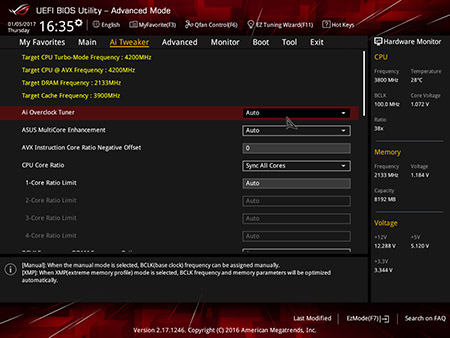

Все наиболее «вкусные» настройки, относящиеся к разгону системы, сведены в раздел Ai Tweaker:
В целом, формат этого меню мало изменился по сравнению с платами предыдущих поколений. На стартовой странице бросается в глаза лишь одна новая функция – AVX Instruction Core Ratio Negativ Offset.
Работа данной опции заключается в том, что тут можно задать уровень смещения коэффициента умножения ЦП при наличии AVX-нагрузки. То есть при значении 0 процессор будет работать на одной частоте независимо от типа нагрузки, а при значении 1 включение того же Linpack снизит коэффициент умножения процессора на единицу.
С учетом не лучшего термоинтерфейса между ядром и крышкой CPU (и склонности последних к перегреву) данная функция может пригодиться многим пользователям, позволяя добиться от системы максимума как в простых приложениях, так и при стрессовой нагрузке.

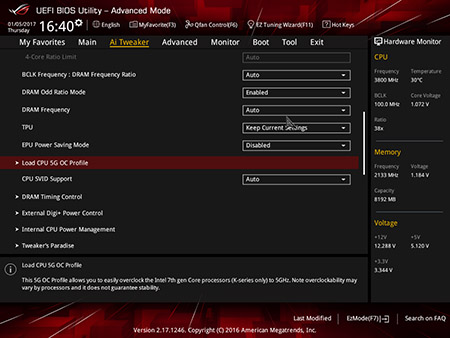

Из отличий в сравнении с платами на базе Intel Z170 весьма смелой выглядит опция «Load CPU 5G OC Profile», предлагающая на свой страх и риск запустить предустановленный производителем профиль для достижения 5 ГГц. Что ж, интереса ради проверим в тестовой части обзора.

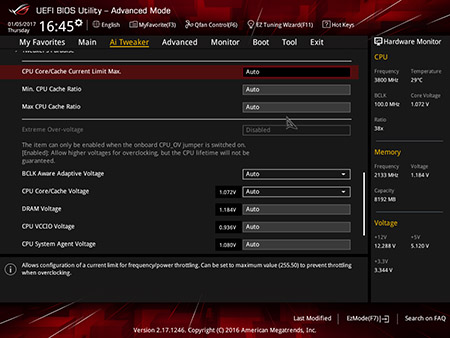

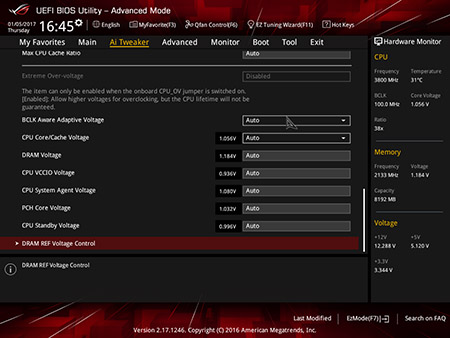

В нижней части меню Ai Tweaker расположились настройки для изменения напряжений:
реклама
Приведу перечень доступных для изменения напряжений и шаг их регулировки:
| Напряжение |
значение, В |
значение, В |
|
| CPU Core/ Cache Voltage |
|
2.1** |
|
| DRAM Voltage |
|
|
|
| CPU VCCIO Voltage |
|
|
|
| CPU System Agent Voltage |
|
|
|
| PCH Core Voltage |
|
|
|
| CPU Standby Voltage |
|
|
|
**С включенным режимом Extreme Overvoltage (для активации требуется переключение джампера).
В целом, диапазонов установки должно хватить для любого разгона, даже экстремального. Единственное, что лично мне в настройках непонятно – зачем нужен переключатель Extreme Overvoltage на такой отметке.
В качестве «защиты от дурака» более правильным значением было бы 1.4 или 1.5, по крайней мере снизило бы риск порчи оборудования. Либо вообще лишить системную плату джампера и этой опции меню, ведь процессору что 1.7 В, что 2.1 В, скорее всего без отрицательных температур итог будет одинаковым.
