Тестовый стенд
Тестирование ASUS Prime Z270-A проводилось на следующей конфигурации:
- Процессор: Intel Core i5-7600K 4.2 ГГц (100 х 42);
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Термоинтерфейс: Arctic MX-2;
- Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 2 x 4 Гбайт, DDR4-3000 15-15-15-35, 1.35 В;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair GS Series GS800, 800 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK

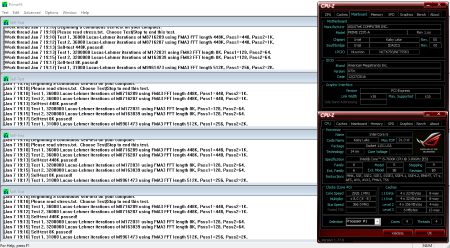

У рассматриваемой материнской платы в наличии есть внешний тактовый генератор, так что разгон подкачать не должен. И ASUS Prime Z270-A оправдала возложенные ожидания, показав способность стабильно функционировать с базовой частотой вплоть до 366 МГц:
реклама
Граница разгона «жесткая», уже на 367 МГц системная плата не стартует. В целом, практически такой же результат был достигнут и с ASUS ROG Strix Z270F Gaming.
Разгон оперативной памяти
Перед тем, как приступить к разгону оперативной памяти, было проверено, насколько точно материнская плата задает напряжение питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Судя по ним, ASUS Prime Z270-A при установке напряжения питания памяти точна, придраться не к чему.

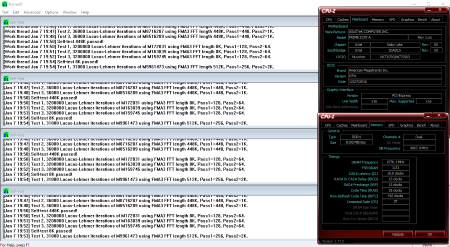

Что касается разгона, то полученный результат составил 3152 МГц:
реклама
Это чуть ниже, чем было достигнуто на ASUS ROG Strix Z270F Gaming, но в целом, разница в частотах близка к погрешности. Примерно таких же результатов разгона в свое время удалось достичь и при обзоре самого комплекта памяти. На увеличение напряжения или подстройку таймингов комплект не реагирует.
Разгон процессора
Перед тем, как приступить к процессу разгона, не мешает проверить, как работают режимы Load-Line Calibration, и подобрать оптимальный.
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 4. Что касается режима Auto, то он скорее всего зависит от других настроек. Ибо если загрузить готовые профили разгона ASUS или оставить систему в штатном режиме, то материнская плата использует Level 2. При тех настройках разгона, что я выставлял, в Auto она задействовала режим Level 6.
И поскольку у меня был ориентир, заданный немногим ранее в обзоре ASUS ROG Strix Z270F Gaming, поиск стабильных настроек разгона не составил особого труда. Результат разгона – 5089 МГц:
Это хороший показатель, который говорит о том, что ASUS Prime Z270-A способна раскрыть частотный потенциал процессора в полной мере.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~21-22 градуса по Цельсию.
реклама
С учетом того, что процессор охлаждается воздушным кулером, радиаторы неминуемо получают свою «долю» свежего воздуха, из-за чего получение точной картины аппетитов материнской платы усложняется. Дабы подвергнуть преобразователи питания большей нагрузке, радиаторы были накрыты сверху листами бумаги:
Конечно, полностью поток воздуха, проходящего через радиаторы, это не устранит, но некоторую нагрузку обеспечит.
В качестве теста для прогрева использовался LinX 0.6.5 в режиме с 6144 Мбайт задействованной памяти.
Место расположения |
|
|
|
|
|
Радиатор сверху от процессорного разъема |
|
|
|
|
|
Радиатор слева от процессорного разъема |
|
|
|
|
|
Каких-либо намеков на перегрев в процессе тестирования не возникло, температурный режим остался в комфортном диапазоне. Что касается набора системной логики Intel Z270, то его радиатор за весь период тестов выше 37 градусов не нагрелся.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Установленный на материнской плате кодек – Realtek S1220A.
16 бит / 44.1 КГц:
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
24 бит / 96 КГц:
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Судя по результатам тестов, встроенный звук хорош, по крайней мере, результаты лучше, чем были во времена тестов материнских плат на базе кодека ALC1150. Если кому интересны полные версии отчетов RMAA, то их можно скачать одним архивом.
Помимо «цифровых» результатов, была предпринята попытка и просто послушать музыку, подключив наушники Pioneer SE-M290. После их подключения к интерфейсной панели ASUS Prime Z270-A благополучно определила наушники, и даже определила сопротивление модели, предложив режим работы встроенного усилителя.
Интересным результатом прослушивания можно счесть то, что, несмотря на отсутствие у тестируемой модели двух микросхем усилителя для наушников (бывших у ASUS ROG Strix Z270F Gaming), настройки усиления уровня из аудиодрайвера никуда не делись и материнская плата смогла обеспечить достойный уровень громкости наушников. Судя по всему, для использования низкоомных наушников дополнительных микросхем усилителя тут и не нужно.
Заключение
По итогам тестирования ASUS Prime Z270-A показала себя с лучшей стороны: достигнуты хорошие результаты разгона процессора, базовой частоты и оперативной памяти, система охлаждения платы обеспечивает неплохой температурный режим преобразователей питания, есть некоторый запас прочности. Разумеется, никуда не делись очень широкие возможности в плане управления вентиляторами.
Если сравнивать модель ASUS Prime Z270-A с недавно протестированной версией ASUS ROG Strix Z270F Gaming, то принципиальных отличий у них не так уж и много: кроме расширенных функций подсветки, некоторых ROG-бонусов и наличия микросхем усилителя для наушников, материнские платы предельно схожи. Думаю, в зависимости от требований пользователей обе найдут своего покупателя.
Что касается замечаний, то в первую очередь вызывают вопросы всего пять классических портов USB на интерфейсной панели, да и наличие лишь трех кабелей SATA в комплекте поставки сложно отнести к преимуществам все-таки не самой дешевой платы. В остальном, типично для ASUS, добротный продукт.
Плюсы ASUS Prime Z270-A:
- Качественный встроенный звук;
- Широкие возможности по управлению вентиляторами;
- Предсказуемость материнской платы при разгоне;
- Наличие внешнего тактового генератора;
- Грамотная компоновка слотов расширения;
- Эффективная система охлаждения;
- Наличие переходника Q-Connector для удобного подключения корпуса;
- Удобство UEFI меню.
Минусы модели:
- Всего пять портов USB на I/O панели;
- Лишь три кабеля SATA в комплекте поставки.
Страница материнской платы ASUS Prime Z270-A на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS и лично Владу Захарову за предоставленные на тестирование материнскую плату ASUS Prime Z270-A и процессор Core i5-7600K.
